电子管的原理构造

电子管，是一种最早期的电信号放大器件。被封闭在玻璃容器（一般为玻璃管）中的阴极电子发射部分、控制栅极、加速栅极、阳极（屏极）引线被焊在管基上。利用电场对真空中的控制栅极注入电子调制信号，并在阳极获得对信号放大或反馈振荡后的不同参数信号数据。早期应用于电视机、收音机扩音机等电子产品中，近年来逐渐被半导体材料制作的放大器和集成电路取代，但目前在一些高保真的音响器材中，仍然使用低噪声、稳定系数高的电子管作为音频功率放大器件（香港人称使用电子管功率放大器为“胆机”）。

1.电子管的阴极 阴极是用来放射电子的部件, 分为氧化物阴极和碳化钍钨阴极。一般来说氧化物阴极是旁热式的, 它是利用专门的灯丝对涂有氧化钡等阴极体加热, 进行热电子放射。寿命一般在1000 ～ 3000 小时。碳化钍钨阴极一般都是直热式的,通过加热即可产生热电子放射, 所以它既是灯丝又是阴极。理论上碳化钍钨阴极比氧化物阴极寿命长得多, 一般在2000 ～ 10000 小时以上。大功率发射管应用最为广泛的是碳化钍钨阴极, 氧化物阴极一般在输出功率为1kW 以下的发射管中应用 。

近年来采用网状阴极的大功率发射管较多。网状阴极是用较细的钍钨丝做成圆筒状, 其优点是: 1)由于它用很多根钍钨丝编成, 所以导流系数较大。 2)易于实现较小的阴栅间距, 有利于提高跨导。 3)由于灯丝是网状结构, 单根灯丝的电流较小, 局部磁场较弱, 从而阴极电流所产生的交流声也较小 。

2.电子管的栅极 电子管的栅极根据它们在管中所起的作用不同分为一栅、二栅, 有时也称为控制栅、帘栅。第一栅的主要作用是控制阴极电流, 二栅的作用是屏蔽板极对第一栅的影响。栅极结构关系到本身的机械强度和散热效果, 关系到管子可否稳定工作。为了减小电子的渡越时间, 栅阴间距作的很短甚至不到1mm , 因此厂商多采用机械强度高、导热系数高 、辐射 系数好以及溶点高的材料来做栅极, 以闭免在 很小 的间距下发生热碰极。一栅和二栅应严格对栅, 这样帘栅对电子截获小, 可减小帘栅耗, 改善电流分配提高性线 。

3.电子管的阳极 阳极是收集阴极发射出来的大部分电子的电极。电子管工作时, 由于电子管轰击板极表面, 以及其它电极的热辐射, 在板极产生大量热能, 因其板极的耗散功率密度是每平方厘米几十瓦到几百瓦, 这样大的功率密度采用自然辐射或传导的冷却已不能胜任。故须采用强制冷却方式。常用的有风冷、水冷和蒸发冷却等。

到底什么是电子管（真空管）？

1883年，著名发明家托马斯·爱迪生（Thomas Edison） 在一次实验中，观察到一种奇怪现象。

当时，他正在进行灯丝（碳丝）的寿命测试。在灯丝旁边，他放置了一根铜丝，但铜丝并没有接在任何电极上。也就是说，铜丝没有通电。

碳丝正常通电后，开始发光发热。过了一会，爱迪生断开电源。他无意中发现，铜丝上竟然也产生了电流。

爱迪生没有办法解释出现这种现象的原因，但是，作为一个精明的“商人”，他想到的第一件事，就是给这个发现申请专利。他还将这种现象，命名为“爱迪生效应” 。

爱迪生

现在我们知道，爱迪生效应的本质，是热电子发射。也就是说，灯丝被加热后，表面的电子变得活跃，“逃”了出去，结果被金属铜丝捕获，从而产生了电流。

爱迪生申请专利之后，并没有想到这个效应有什么用途，于是将其束之高阁。

1884年，爱迪生电光公司的技术顾问、英国物理学家约翰·安布罗斯·弗莱明 （John Ambrose Fleming）访问美国，与爱迪生进行会面。爱迪生向弗莱明展示了自己发现的爱迪生效应，给弗莱明留下了深刻的印象。

弗莱明

这个弗莱明，大家应该也比较熟悉。他是一个电学专家，也是一个电机工程师，我们中学经常使用的右手定则，就是他发明的。

除了传统电学之外，弗莱明其实还有一个强项，那就是无线电磁学。他年轻的时候，曾经师从麦克斯韦，专门学习无线电磁理论。麦克斯韦临终前上课，只有两个学生来听，其中一个，就是弗莱明。

弗莱明观摩了爱迪生效应的演示后，也没有想到这个效应到底能用来干啥。事实上，等到他真正用到它，已经是十几年后。

1896年，意大利人伽利尔摩·马可尼（Guglielmo Marconi） 成功取得了世界上第一个无线电报系统专利，从而将人类带入无线通信时代。

马可尼

1899年，马可尼决定尝试横跨大西洋的远程无线电通信。为了完成这个壮举，他找来了弗莱明，和他签约，请他帮忙改进自己的无线电发射机和接收机。

弗莱明也确实没有辜负马可尼的期望，大幅改进了马可尼的设计，帮助实现了跨大西洋无线通信实验。（可惜，马可尼刻意对外隐瞒了弗莱明的贡献，还“忘记”了自己承诺要给弗莱明的500股股票奖励，把弗莱明气得半死。）

弗莱明在改进无线通信系统的时候，遇到了很多技术挑战。其中，最大的挑战，就是无线信号的接收。

简单来说，就是在接收端，如何检波信号 ，放大信号 ，让信号能够被完美解读。

放大信号大家都懂，那什么是检波信号呢？

所谓信号检波，其实就是信号筛选。天线接收到的信号，是非常杂乱的，什么信号都有。我们真正需要的信号（指定频率的信号），需要从这些杂乱信号中“过滤”出来，这就是检波。

想要实现检波，单向导通性（单向导电）是关键。

大家都知道，无线电磁波是高频振荡，每秒高达几十万次的频率。无线电磁波产生的感应电流，也随着“正、负、正、负”不断变化，如果我们用这个电流去驱动耳机，一正一负就是零，耳机就没办法反应出信号。

采用单向导电性，正弦波的负半周 就没有了，全部是正的，电流方向一致，把高频过滤掉之后，耳机就能够轻松体现出电流的变化。

去掉负半周，电流方向变成一致的，容易解读

在这里，我要先给大家介绍一样东西——矿石检波器 。

1874年，德国科学家卡尔·布劳恩 （Karl Ferdinand Braun）发现，有一些天然矿石（金属硫化物）具有电流单向导通的特性，可以用于整流（将交流电变成直流电）。

1894年，英属印度物理学家贾格迪什·钱德拉·博斯 （Jagadish Chandra Bose）基于卡尔·布劳恩的发现，利用方铅矿（硫化铅）的单向导电性，制成了世界上第一个检波器——矿石检波器 。

1900年，美国人格林里夫·惠特勒·皮卡德 （Greenleaf Whittier Pickard），基于矿石检波器，成功制造了世界上第一个矿石收音机。这为后来无线电广播的迅速普及奠定了基础。

弗莱明在研究如何改进无线电接收机的时候，采用了矿石检波器。但是，他想起了之前的爱迪生效应，他想到——是不是可以基于爱迪生效应的电子流动，设计一个新型的检波器呢？

就这样，1904年，世界上第一只真空电子二极管 ，在弗莱明的手下诞生了。当时，这个二极管也叫做“弗莱明阀”。（真空管，vacuum tube，也就是电子管，有时候也叫“胆管”。）

弗莱明发明的二极管

弗莱明的二极管，结构其实非常简单，就是真空玻璃灯泡里，塞了两个极：一个阴极（Cathode），加热后可以发射电子；一个阳极（Anode），接收电子。

旁热式二极管

玻璃管里之所以要抽成真空，是为了防止发生气体电离 ，对正常的电子流动造成影响，破坏特性曲线。（抽成真空，还可以有效降低灯丝的氧化损耗。）

二极管的出现，解决了检波和整流需求。但是，它还有改进的空间。

1899年，马可尼应邀到美国做无线电通讯表演。他的表演，吸引了一个年轻人的关注。这个年轻人，就是刚刚获得博士学位的德福雷斯特 （De Forest Lee）。

德福雷斯特

德福雷斯特为马可尼的无线电感到着迷。于是，他投递简历，想要加入马可尼的公司。结果，遭到拒绝。

被拒绝之后，德福雷斯特没有放弃，而是继续研究无线电通信。他的目光，放在了弗莱明的二极管上。

1906年，德·福雷斯特在真空二极电子管里，巧妙地加了一个栅板（“栅极”），发明了真空三极电子管 。

德·福雷斯特发明的三极管

栅板的主要作用，是控制电流。

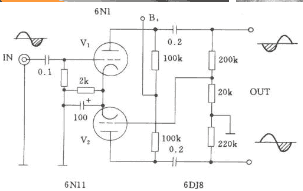

栅极上很小的电流变化，能引起阳极很大的电流变化，而且，变化波形与栅极电流完全一致。所以， 三极管有信号放大的作用 。

现在看来，真空三极管的发明，是电子工业领域的里程碑事件。

这个小小的元件，集检波、放大和振荡三种功能于一体，为电子技术的发展奠定了基础。

一开始的三极管是单栅，后来变成了两个板子夹在一起的双栅，再后来，干脆变成了整个包起来的围栅

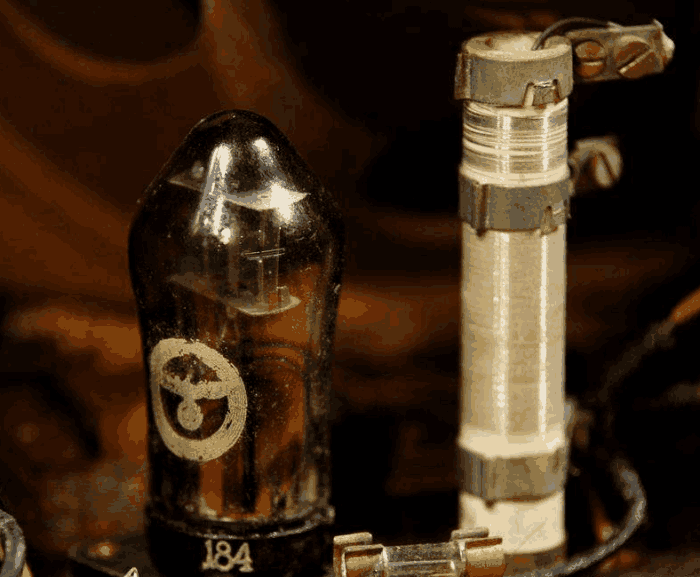

真空管

真空三极管是那一时期电子工业的心脏。基于它，我们才有了性能越来越强大的广播电台、收音机、留声机、电影、电台、雷达、无线电对讲等。

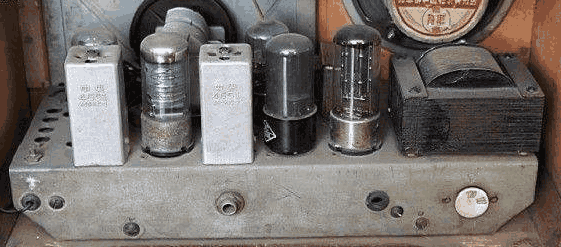

真空管收音机的内部构造（可以看到很多个真空管）

德·福雷斯特发明了三极管之后，很快陷入与弗莱明以及马可尼公司的专利官司。

双方互相起诉，弗莱明认为德·福雷斯特侵犯了自己的二极管专利，而德·福雷斯特则认为自己的改进很大，足以形成新的专利。官司打了很久，最终，双方达成和解，相互授权对方生产二极管（三极管）。

三极管诞生后，因为能放大信号，所以受到了美国通信巨头AT&T公司的关注。

当时，AT&T公司打算建造一条连接美国东西海岸的跨大陆电话线，急需解决信号放大问题。在没有三极管之前，放大信号只能用中继器，但是中继器的效果不好，且成本较高。

三极管的出现，给AT&T公司带来了新的选项。

1913年7月，经过一番讨价还价，AT&T公司以39万美元的价格，买下了德·福雷斯特的三极管专利。

再后来，AT&T认识到电子管这类基础研究对于产业发展的重要作用，于1925年正式成立了“贝尔电话实验室公司”。这个公司，就是后来大名鼎鼎的贝尔实验室。

1912—1920年，美国西电公司（Western Electric，简称WE）研制出具有实用性的球形电子三极管，发烧友称之为“洋葱头”电子管。

1924年，美国RCA公司（Radio Corporation of America）研制出效率较高的三极真空电子管。这种古典管在第一次世界大战中得到广泛应用。

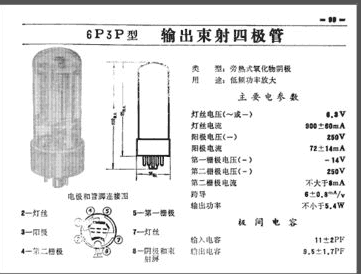

1919年，德国的肖特基提出在栅极和正极间加一个帘栅极的想法。这个想法被英国的朗德在1926年实现。这就是后来的四极管。再后来，荷兰的霍尔斯特和泰莱根又发明了五极管。

到了20世纪40年代，计算机技术研究进入高潮。人们发现，电子管的单向导通特性，可以用于设计一些逻辑电路（例如与门电路、或门电路）。于是，他们开始将电子管引入计算机领域。

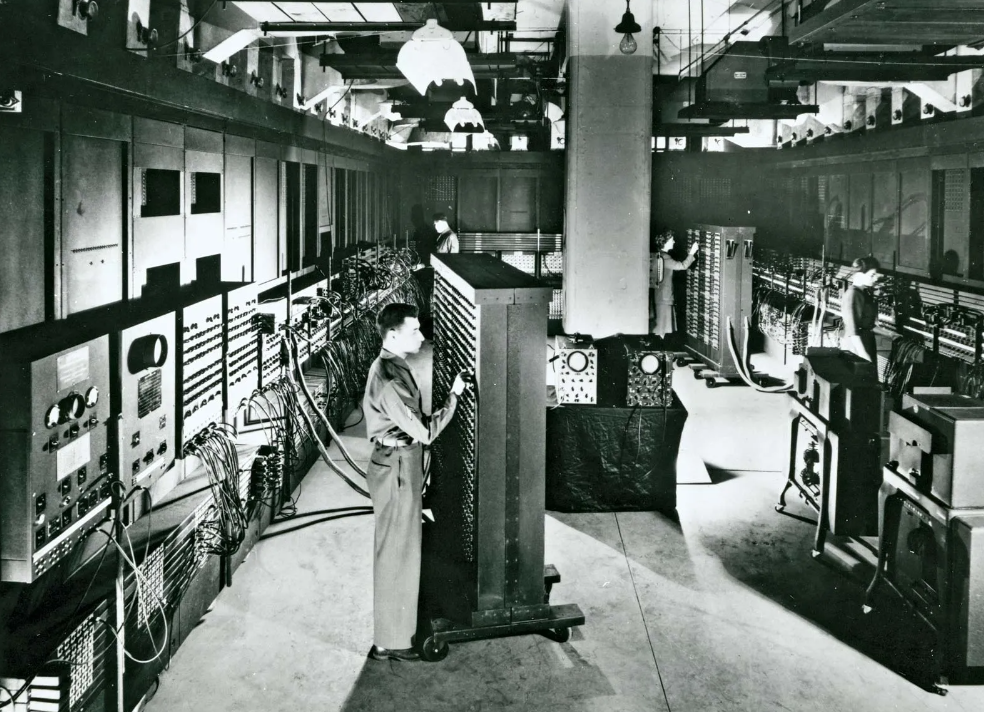

1946年，宾夕法尼亚大学的工程师埃克特和物理学家毛希利等人，共同研制出了真正意义上的第一台通用型电子计算机——埃尼阿克（ENIAC） 。

大家应该都知道埃尼阿克。这台钢铁巨兽，使用了18000多只电子管，重130多吨，占地面积170多平方米，每秒钟可作5000多次加法运算。之前的计算机需要2小时完成的计算任务，ENIAC只需要3秒钟，在当时堪称奇迹。

上世纪40-50年代，电子管的发展达到了高潮。但是，随着技术的进步，人们发现，电子管已经无法满足产品设计的需求。

一方面，电子管容易破损，故障率高，另一方面，电子管需要加热使用，很多能量都浪费在发热上，也带来了极高的功耗。

所以，人们开始思考——是否有更好的方式，可以实现电路的检波、整流和信号放大呢？

答案是肯定的，于是人们开启了晶体管的新纪元。

参考文献：

1、Leo的微电子学习笔记，黎翱白Leobai，B站；

2、从上海发迹的中国收音机百年史，戴辉；

3、从电子管到晶体管，解码科技史，央视；

4、真空二极管的工作原理，IC先生；

5、第一块晶体管背后的故事，中科大胡不归；

转载内容仅代表作者观点

不代表中科院物理所立场

如需转载请联系原公众号

来源： 鲜枣课堂

编辑：老头
