数码显微镜在微电子和电子行业的应用

文章来源：圆派科学时间：2021-02-22 15:06

微电子和电子学的革新导致了样品越来越小，传统的双目显微镜也在不断面临挑战。然而数码显微镜不使用目镜，而是用户可直接通过显示器进行观察的特点，让微电子的观察效率有了很大的提高。控制（QC/QA）或开发（R&D）时，一些微电子器件的生产，如硬盘驱动器，要求对其各个部件进行检查和质量控制，全尺寸：从宏观（＞2毫米）->介观尺度（10mm~25μm）->微观尺度（1000μm~500nm）->纳米尺度（＜500nm）。需要使用数码显微镜对零件快速进行大视野成像，以及精准的尺寸计量。从而满足更快的改进制作规范以及生产需求，优化整个工作流程。使用徕卡DVM6数码显微镜的以下性能，可快速得出检查的可靠结果。本报告的重点将是大视野、测量功能及倾斜角度（下述红色字体部分）。

自动跟踪和存储的可重复，显微镜最重要的硬件参数可记忆（编码），例如，使用的倍数，照明和相机设置等参数条件可快速重现；

超大变焦范围16：1，镜头切换支持热插拔；

二维尺寸测量及三维尺寸测量

快速角度旋转，倾斜角度不同视角观察样品；

集成LED（发光二极管）环形光和同轴光，具有多方向的照明模式；

数字快照和数字10MP的数码相机，高画质成像；

XY拼图功能和Z轴扫描成像功能，可拍摄大范围大景深的图像；

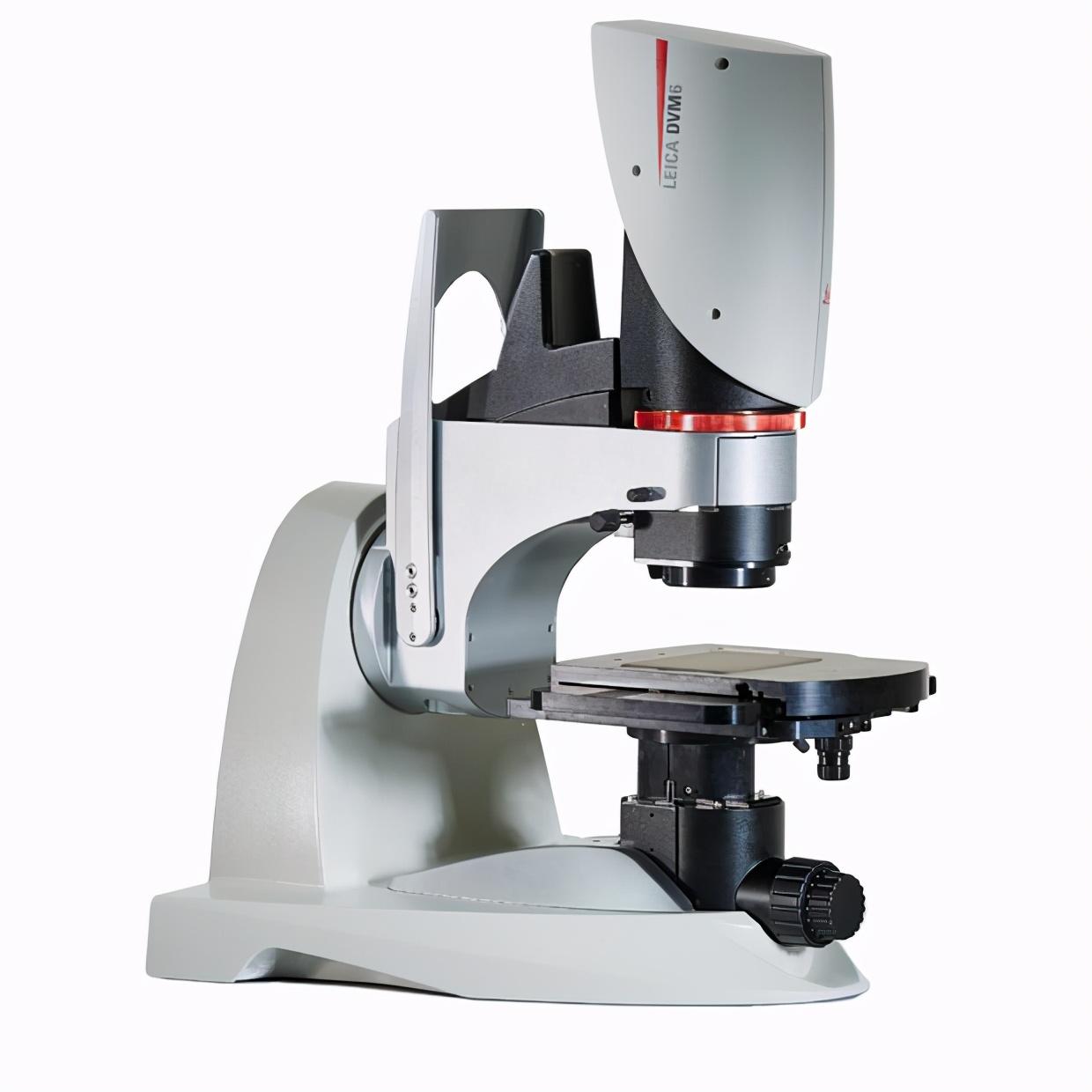

徕卡DVM6数码显微镜满足微观尺寸(10mm~500nm)的观察，例如在电子零件领域用于测量硬盘驱动器上零件通孔的直径、周长和深度分布，以及焊点的长度、面积和高度分布。

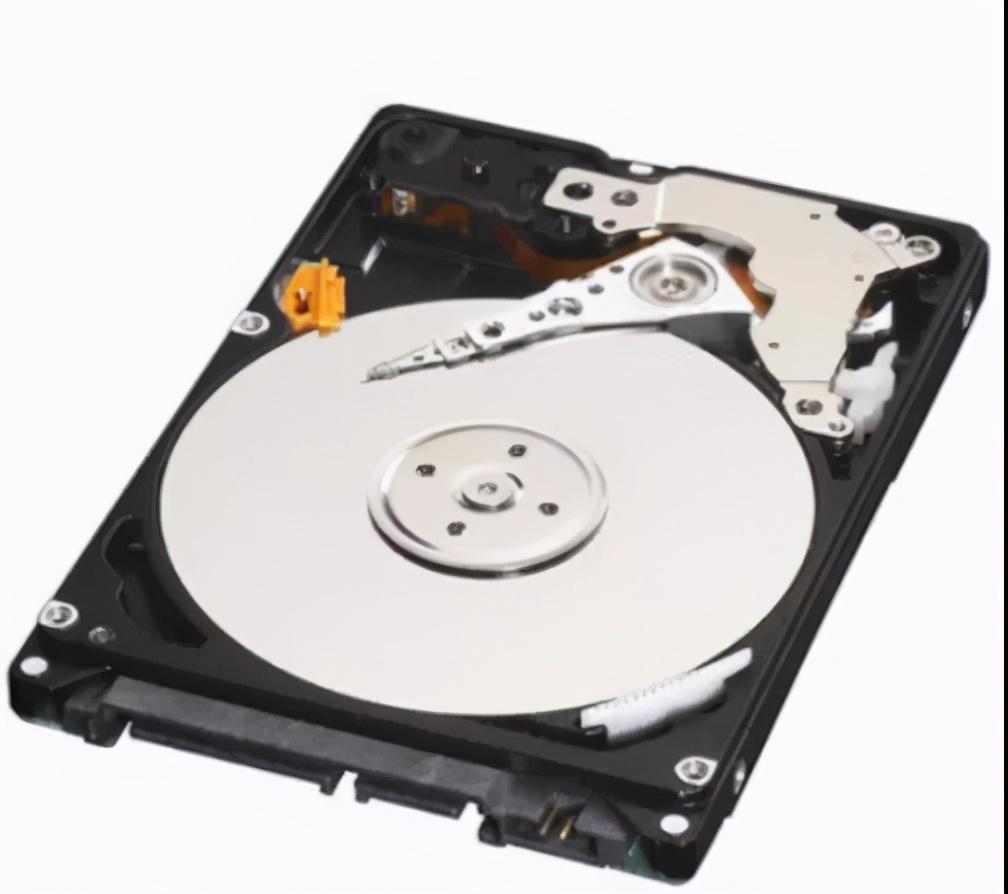

硬盘驱动器图示

1、一颗镜头观察宏观及微观： 16:1超大变倍比，一颗镜头即可从宏观观察到微观结构。

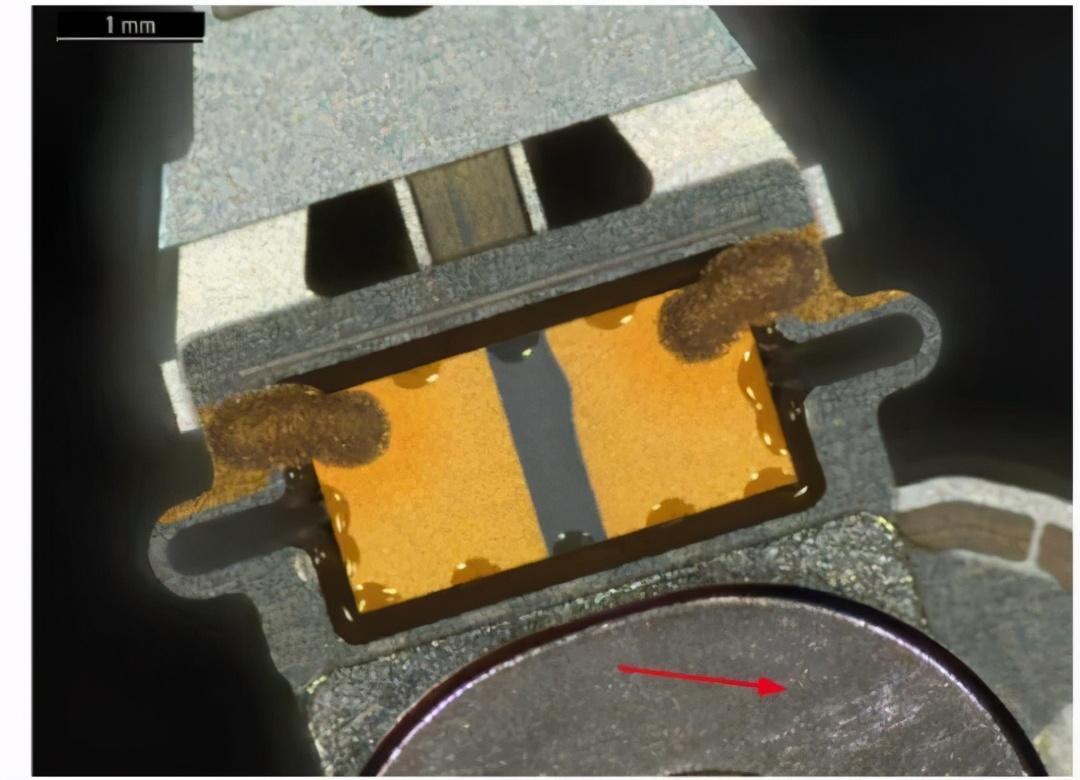

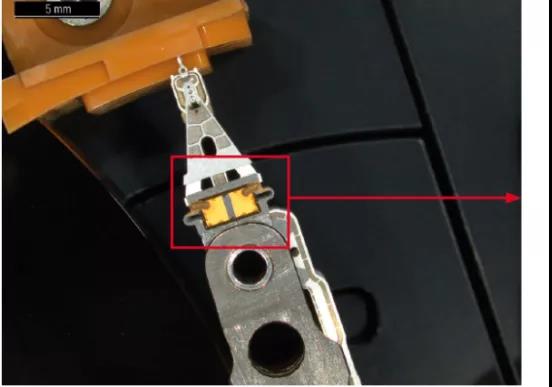

磁头和读写臂20x 磁头和读写臂130x红箭头位置有划痕

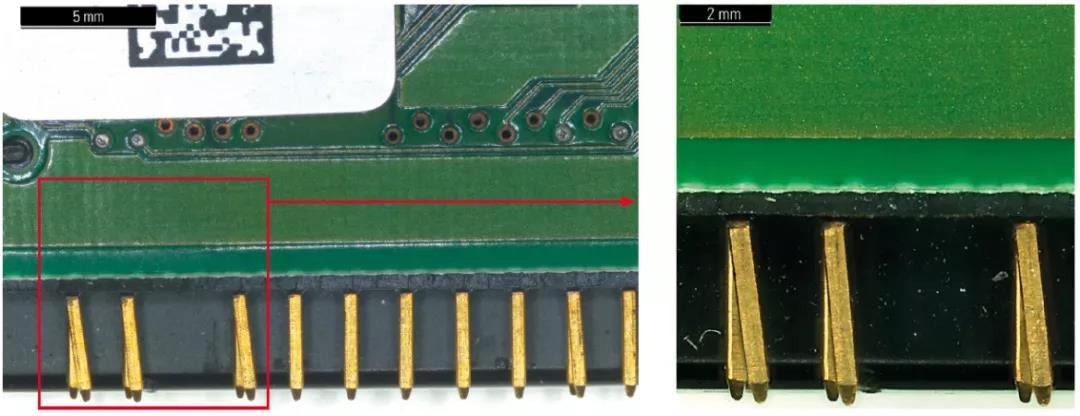

磁盘PCB上引脚40x 磁盘PCB上引脚120x三根引脚损坏

2、二维及三维测量功能： 不仅可对平面进行数据测量，还具备了EDOF景深叠加功能，叠加后的图像可进一步进行三维尺寸测量。

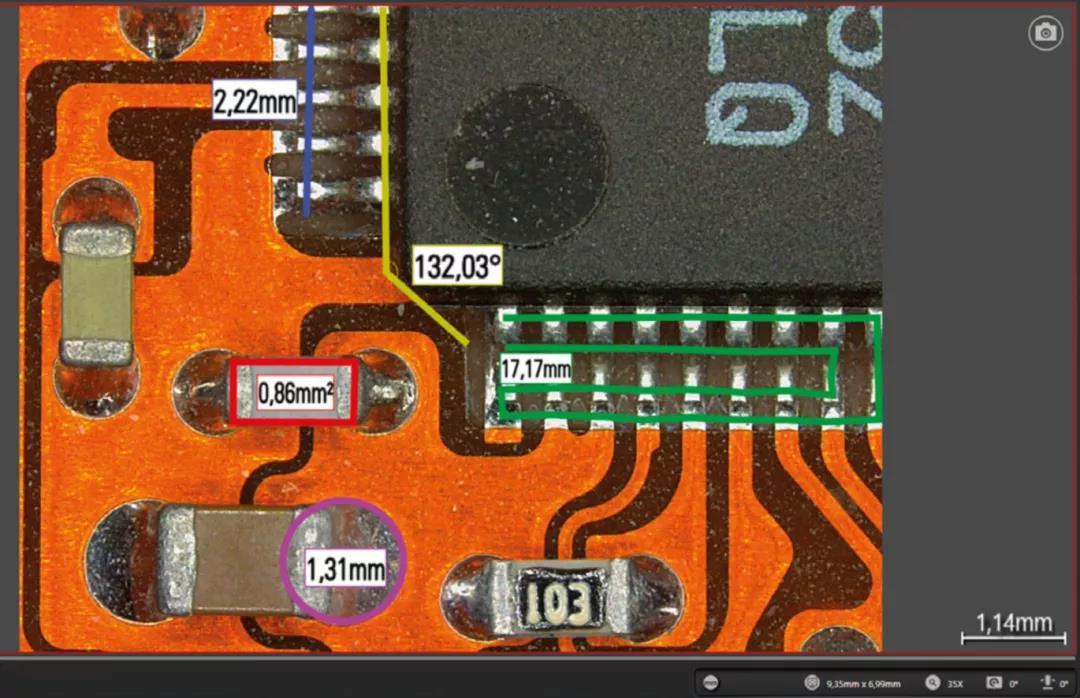

控制磁头和执行臂的线路板2D尺寸测量

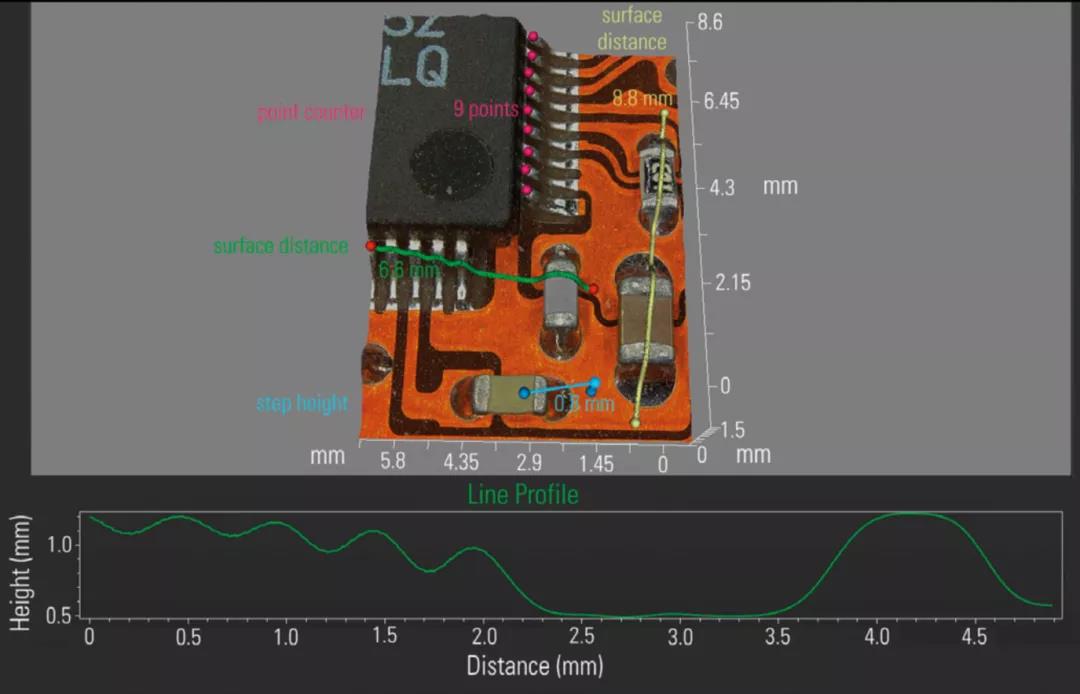

控制磁头和执行臂的线路板3D尺寸测量及3D视图

3、使用DVM6旋转角度功能进行观察各方位样品： 支架可倾斜±60°，载物台可旋转±180度，无需改变样品角度。

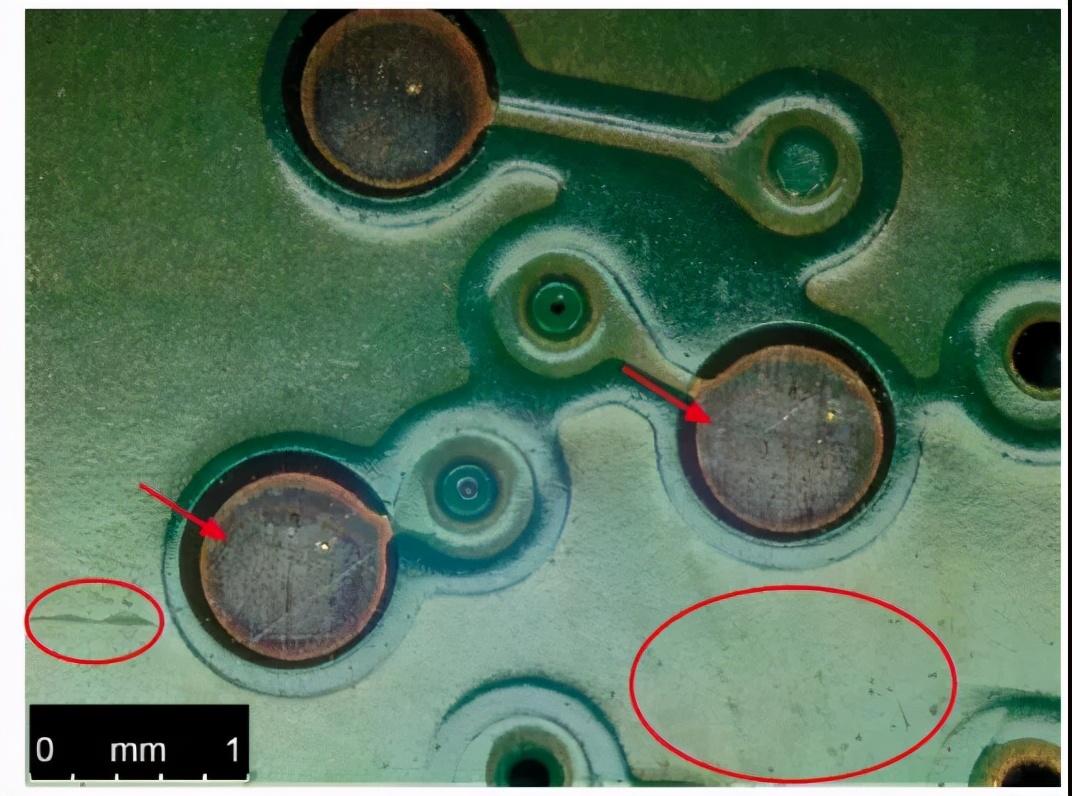

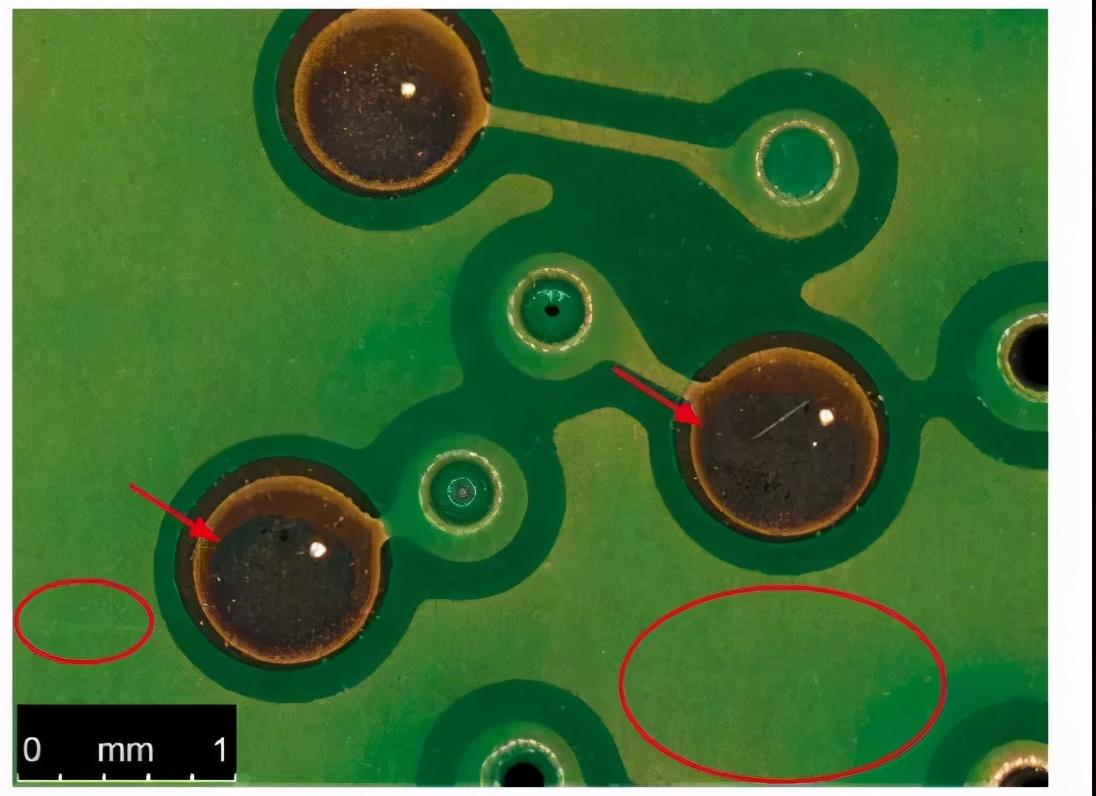

PCB板，倾斜0°+环形光+匀光器 PCB板，倾斜5°+环形光+匀光器，箭头垫片部位有划痕，红圈PCB表面有划痕

总结

微电子和电子工业与日俱增，需要更快更便宜的设备生产，同时满足不断提高产品规格的要求。从而导致制造商的工作流程变得更为复杂，对工作流程的效率要求也越来越高。DVM6数码显微镜无目镜，直接观察显示器的特点以及符合人体工学，无论是在产品创新、研究和开发（R&D）、生产、质量控制与保证（QC/QA）或失效分析（FA），都能大大提高工作效率，减少成本增加效益。

便携数码显微镜在考古现场中的应用

数码显微镜应用于文物保护研究，随着近年来国家对古文物保护，研究工作的深入和重视，对于这方面的研究的仪器设备也在不断增加，呈现出大好的发展气象，对于很多出土文物的鉴定。比如陶器，瓷器，金属，古文书籍，木材等等，有很多大型分析仪器可以实现研究。比如电子显微镜，荧光显微镜，金相分析仪等等。目前很多文物保护研究所的科学研究开始使用数码显微镜，便携小巧，方便携带，实用性强，操作方便等特点，可实现现场数据采集分析。

现北京大学考古文博学院，北京考古所，河南博物院，深圳博物馆，内蒙博物院，山西大同博物馆文物修复，山东省文物保护修复中心，浙江理工大学等，都配备艾尼提数码显微镜，用来对文物现场数据采集。

在分析鉴定方面，主要以以下几方面的应用为主：

1，颜色分析，文物的色彩是鉴定工作的出发点，利用数码显微镜对古文物颜色的鉴定可以缩小文物研究的范围，只要选择好合适的放大倍数，合适的显微镜观察方式，很多晶体即可实现比较好的色彩还原。反映出最真实的文物颜色。

2，对于有形状，实体文物来说，利用数码显微镜最合适不过了，不破坏文物整体本身，观察面积。

3，对于文物的大小测量，主要是通过艾尼提显微镜的数码摄像部分自带的图像处理软件来实现，更加精确。

4，对于出土文物的纸张，显微进行鉴定，观察方式可以分为两种。一种沿纤维的方向，一种是纤维的横截面，利用这样的方式来制样，可在显微镜上实现精确的观察。

5，通过显微镜对木材进行鉴定，看木材的纹理微观。

以上就是数码显微镜应用于文物保护研究的一些最基本观察方式，虽然利用一些大型光学显微镜可以实现这样的研究，但是上述方法确实解决了大多数文物保护局的难题，可以实时实地对一些重要的文物进行分析和鉴定，现场观察采集分析是目前考古最需要的，这样节省时间，专家们可以更快的分析。

文物的显微分析研究一数码显微镜

艾尼提数码显微镜

数码显微镜是分析鉴定和保护文物工作最常用的分析工具之一。由于其便携小巧，结构简单、实用性强、操作简单等特点，在各所大学考古学院，多数博物馆的保护实验室中都有配备。数码显微镜分为10-200倍和450-600倍，可根据不同观察物体，调节不同倍率。根据观察样品的不同，可以配置支架。也可根据环境选择不同方式连接的显微镜。

一、带屏幕显微镜MSV500

连接方式：无需外接显示屏，直接带屏幕观察

像素：500万

功能：拍照、录像、测量
