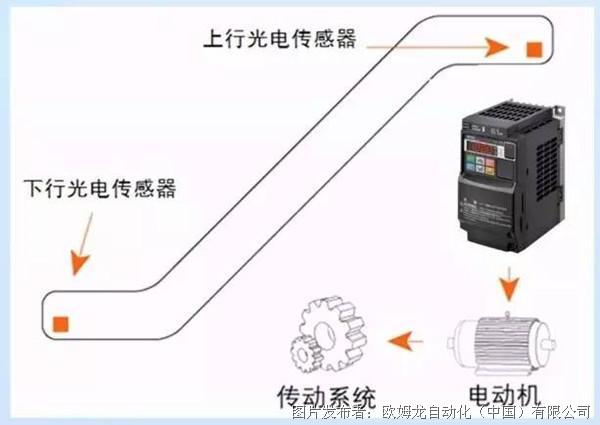

在工业自动化生产线上，多段速控制是变频器最实用的功能之一。通俗地说，就是在变频器参数里面提前设置好几个固定的频率，每个频率对应一个转速（比如低速、中速、高速），设置完成后，不需要再频繁修改参数，只需通过外部的开关、继电器或PLC给信号，就能切换到对应的速度-3。输送设备、风机水泵、机床加工、制药混合搅拌、食品加工生产线等场景都离不开这一功能-3-6。
多段速功能在实际运行中经常出现问题——有些速度段切不过去，有些电机转速忽快忽慢，甚至变频器直接报故障停机。本文面向工厂设备维修人员、生产线质检工程师和工控爱好者，从行业实操角度出发，详细讲解如何测量变频器多段速控制好坏，帮助读者快速定位故障，独立完成变频器多段速检测，规避检测过程中的安全风险和常见误区。文中涵盖万用表检测变频器多段速控制步骤、工业变频器专业仪器检测方法，以及工厂场景下的多段速故障案例，兼顾新手易懂与专业精准。
一、工业变频器多段速检测前置准备
1.1 变频器多段速检测核心工具介绍（基础款+专业款）
基础工具（新手入门必备，适配工厂现场快速排查）：
数字万用表：核心工具，建议选择具备二极管档、电阻档和电容档的型号。现场检测多段速控制时，万用表主要用于检测变频器主回路的整流桥和IGBT模块是否损坏，以及控制端子的通断状态-30。工厂新手操作时，建议优先使用自动量程万用表，减少档位选择失误。
钳形电流表：用于测量变频器三相输出电流的平衡性。在多段速切换过程中，如果某一速度段电机电流异常波动，可通过钳形表快速发现负载不均或变频器输出不对称的问题-53。
螺丝刀和信号短接线：用于手动触发数字输入端子的多段速信号，快速验证端子功能是否正常。工厂常用的做法是用短接线将S1、S2、S3等端子与COM端短接，观察变频器是否按预设频率切换-2。
专业工具（适配工厂流水线批量检测和高精度场景）：
万用示波表（如Fluke 192B）：集示波器、万用表于一体，用于检测分析变频器逆变部分栅极PWM驱动信号及输出电压波形，对板级故障诊断价值极高-37。当变频器多段速控制出现频率输出不稳、电机抖动等疑难故障时，示波表能精准捕捉波形异常。
功率分析仪（如Fluke Norma 4000）：可同时测量变频器输入三相与输出三相的矢量图，准确评估输入输出相位关系，适用于变频器研发调试和性能验证场景-。
变频器自动测试系统：工厂生产线批量质检场景下，自动测试系统可实现连续检测，测试数据即时上传至服务器，便于质量追溯与统计分析-67。
1.2 工业变频器多段速检测安全注意事项（重中之重）
变频器涉及高压大电流，安全防护必须放在首位。以下是4条工厂场景下的核心安全注意事项：
断电+放电等待：检测前必须确保变频器完全断电，等待3～5分钟让直流母线电容充分放电，方可拆除输入电源线R、S、T和输出线U、V、W。变频器断电后，用万用表测量直流母线正负极之间的电压，确认降至安全电压以下（通常低于36V）后再进行操作-30。
高压防护：工业变频器直流母线电压可达540V以上（380V级变频器整流后约540V），检测过程中严禁带电触摸任何裸露导体。对于400V级变频器，过压保护动作点通常设定在约820V直流母线电压，检测耐压项目时需使用专用高压测试设备-21。
接地检查：工厂环境中零地共用可能引入干扰，导致变频器误报故障。如遇“OCU1”等保护故障且排除硬件损坏后，应检查接地情况——若工厂零线与地线共用，建议另取独立地线-35。
静电防护：检测控制板电路时，建议佩戴防静电手环，避免静电损坏IGBT栅极等敏感器件。
1.3 变频器多段速控制基础认知（适配工厂精准检测）

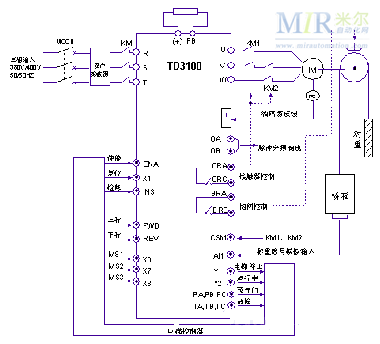

多段速控制的实现主要靠两部分：变频器的数字输入端子和内部参数设置-3。常用的端子一般标注为S1、S2、S3，接上控制信号后，在变频器里把端子功能设定为多段速端子，同时给每一段速度设定好对应的频率，通电后哪个端子有信号，变频器就输出对应的频率-3。
以英威腾Goodrive5000为例，通过S1-S3三个端子的不同状态组合，可以选择2³=8种速度段-2。西门子G120变频器通过设置P1001~P1015等参数可实现15段速度控制-。
检测多段速控制好坏时，需要重点关注以下关键参数：
各段速频率设定值（如P3.01~P3.15）：是否与实际需求匹配
端子功能码配置（如P5.00~P5.03）：是否将对应端子正确配置为多段速选择功能
运行指令通道（如P0.01）：是否设置为端子指令通道-2
加速/减速时间：不同段速能否平稳过渡
二、核心检测方法（3种方法，分层实操）
2.1 变频器多段速功能快速初筛法（工厂现场快速排查）
无需复杂仪器，侧重工厂场景下快速判断多段速控制是否存在明显问题：
操作流程：
第一步：确认变频器已通电且处于待机状态，观察面板显示是否正常。
第二步：通过短接线或外部按钮，逐一激活多段速端子（S1、S2、S3等），观察变频器面板显示的目标频率是否按预设值变化。例如，仅激活S1时频率应为P3.01设定值，同时激活S1和S2时频率应为P3.03设定值-2。
第三步：启动变频器运行，在每个速度段下分别运行30秒以上，观察电机转速是否平稳、是否有异常振动或噪音。
损坏特征判断：
某段速激活后面板频率无变化 → 端子未正确配置为多段速功能，或频率参数未设置
面板频率变化但电机转速不稳 → 变频器输出异常，可能存在IGBT模块问题或负载异常
某段速运行时变频器跳闸 → 可能是该段速对应的加减速时间设置不当，或负载在此速度下过载
注意：若面板频率显示正常但电机实际转速偏低，需用钳形电流表测量三相输出电流是否平衡，排除电机缺相运行的可能-53。
2.2 万用表检测变频器多段速主回路方法（工厂新手重点掌握）
万用表是工厂现场最常用的工具，主要检测变频器主回路的整流模块和IGBT逆变模块是否损坏。注意：必须在断电、拆除输入输出线后进行-35。
第一步：检测整流模块（二极管整流桥）
将万用表打到“二极管”档：
黑色表笔接触直流母线正极（P+），红色表笔依次接触输入端子R、S、T，记录三次显示值
红色表笔接触直流母线负极（N-），黑色表笔依次接触输入端子R、S、T，记录三次显示值
六次显示值如果基本平衡（通常在0.3~0.7V左右），表明整流模块无问题；反之相应位置整流模块损坏，现象为变频器无显示或报欠压故障-30-35。
第二步：检测逆变模块（IGBT）
万用表保持“二极管”档：
红色表笔接触直流母线正极（P+），黑色表笔依次接触输出端子U、V、W
黑色表笔接触直流母线负极（N-），红色表笔依次接触输出端子U、V、W
六次显示值如果基本平衡，表明IGBT逆变模块无问题；反之相应位置IGBT损坏，现象为变频器无输出或报“OCU1”等过流故障-35-30。
第三步：检测控制端子通断
将万用表打到电阻档，检测S1、S2、S3等端子与COM端之间的通断，排除线路接触不良或端子损坏的情况。
2.3 万用示波表检测变频器多段速波形（进阶精准检测）
当基础检测方法无法定位故障时，需借助万用示波表进行波形分析。此方法适用于工厂专业维修人员和变频器生产企业质检场景。
操作流程：
将专用栅极适配器（GS1）连接至示波器输入通道，将GS1的3个栅极接头连接至功率板对应的栅极插槽上-37。
用直流电源给待测功率板和控制板供电，连接示波器至测试点。当直流供电电压达到额定值时，IGBT晶闸管三相上下半桥的栅极电压应为-12V左右（使IGBT截止状态）-37。
运行变频器至0Hz，观察每相上下半桥的SPWM波调制频率是否正常-37。
调节至给定频率50Hz，观察PWM输出电压波形，判断纹波是否在正常范围内。稳定的输出波形应纹波较小，无明显畸变-37。
判断标准： 在多段速切换瞬间，波形应平滑过渡，无尖峰或长时间中断。若波形在切换时出现异常畸变，可能是加减速时间设置不当或控制信号受干扰。
批量检测场景补充：工厂生产线如需批量检测变频器，建议使用变频器自动测试系统。这类系统可实现连续检测，测试数据即时上传至服务器，支持多工位并行检测，测试效率可提升50%以上-67。通过频率突变测试（如50Hz→30Hz跳变）和负载突变模拟，能够准确捕捉输出参数的瞬态变化-。
三、补充模块
3.1 工业场景下不同类型变频器的检测重点
通用型变频器（如西门子G120、V20）： 检测重点在于固定频率参数（P1001~P1015）是否被正确写入，以及连接宏（如Cn004二进制固定转速模式）是否选择正确。工厂调试时，务必先执行出厂复位（P0010=30，P0970=1）再设置连接宏，否则变频器可能同时接受新旧参数导致非正常运行-56。
高压变频器（如英威腾Goodrive5000）： 检测重点在于数字输入端子的光隔离性能和多达16段速度的配置完整性。高压环境需特别注意绝缘电阻测试和耐压测试，检验内容通常包括输入输出电压电流稳定性、频率精度及电磁兼容性-21-2。
专用型变频器（如MM430风机水泵型）： 检测重点在于多段速与模拟量给定之间的优先级关系。如遇“面板可调但端子给定频率异常”的故障，应检查P0700（命令源）和P1000（频率给定源）是否设置正确-11。
3.2 变频器多段速控制检测常见误区（工厂避坑指南）
误区一：面板能调频就代表变频器正常。 实际上面板手动调频与多段速端子给定走的是不同的参数通道（如西门子P1070实际频率给定来源可能是模拟量755.x、MOP 1050或固定频率1024），端子异常时变频器可能仍能通过面板正常运行，但不能说明多段速功能没问题-11。
误区二：直接在线检测控制端子通断。 变频器带电状态下测量控制端子存在触电风险和误触发风险，应在断电状态下测量，或使用专用信号隔离器辅助检测。
误区三：忽略环境温度对检测结果的影响。 工业现场高温环境可能导致变频器内部电容性能劣化、IGBT导通压降漂移，冷态下检测正常但热态运行时故障重现。建议在设备运行至热稳态后再做最终判断。
误区四：只测硬件不查参数。 变频器多段速控制异常中，参数配置错误（如端子未正确配置为多段速功能、频率值未设置）的比例远高于硬件损坏。检测时应优先读取参数验证，再排查硬件-3。
误区五：误将EMC干扰当作硬件故障。 工厂环境中变频器输出线和控制线混合布线，易产生电磁干扰导致多段速信号误触发或丢失。如遇偶发性故障，应先检查布线情况，强弱电分槽分沟布线，必要时加装无线电干扰滤波器-。
3.3 工业变频器多段速失效典型案例（工厂实操参考）
案例一：西门子MM430变频器多段速频率只到3Hz故障
某工厂冷却风机采用MM430变频器37kW电机多段速控制。手动面板给定频率可顺利上升至50Hz，但使用两段速端子给定时，频率只到3Hz左右来回波动-11。
检测过程： 检查P1070实际频率给定来源，发现端子控制时频率给定通道未正确指向固定频率；逐一排查P0700（命令源）和P1000（频率给定源）参数，确认端子功能配置为多段速后故障排除-11。
解决方法： 将P0700设为2（端子排输入），P1000设为3（固定频率设定值），分别设置P1001~P1003对应频率值（如10Hz、25Hz、50Hz）-11。
案例二：变频器某段速无法正常切换
某生产线离心机由西门子S7-200 PLC控制变频器5段速运行，其中只有一个速度段能使变频器启动，其他速度段没有任何反应-。
检测过程： PLC程序监控显示输入信号已正常送入，直接用短接线短接对应端子也无反应。使用万用表检测端子与COM端通断正常，进一步读取变频器参数发现多段速端子功能码未正确配置，多个段速的频率值为0或超出上限。
解决方法： 重新配置端子功能码，逐一核对各段速频率设定值，保存后断电重启，故障解除。
四、结尾
4.1 变频器多段速控制检测核心（工厂高效排查策略）
根据工厂场景的检测需求，建议采用分级排查策略：
第一级（快速初筛） ：通电状态下，通过短接线激活各段速端子，观察面板频率变化，判断参数配置是否正确。90%的多段速控制问题在这一级即可定位。
第二级（万用表检测） ：断电放电后，使用万用表二极管档检测整流模块和IGBT模块的六组数值是否平衡，判断主回路硬件好坏-30。
第三级（专业仪器分析） ：上述两级无法解决时，使用万用示波表或功率分析仪检测PWM波形，分析栅极驱动信号和输出电压质量-37。
工厂批量质检场景下，建议引入变频器自动测试系统，通过频率突变测试和负载突变模拟实现毫秒级响应精度的连续检测-67。
4.2 变频器多段速控制维护与采购建议
日常维护技巧： 定期检查变频器内部灰尘，清理散热风扇和散热片-；定期校验多段速参数，防止因参数漂移导致速度不匹配；使用钳形电流表监测三相输出电流平衡性，及时发现电机或变频器输出异常-53。
采购与校准建议： 采购变频器时，确认所选型号的数字输入端子数量满足多段速需求（如需8段速至少需要3个数字输入端子）；优先选择支持参数批量下载的型号，便于多台设备统一配置；每年校准一次变频器输出电压和频率精度，确保多段速控制准确。
