自制十电子管收音机二

上周前叙述了电子管选择原则，可灵应用。

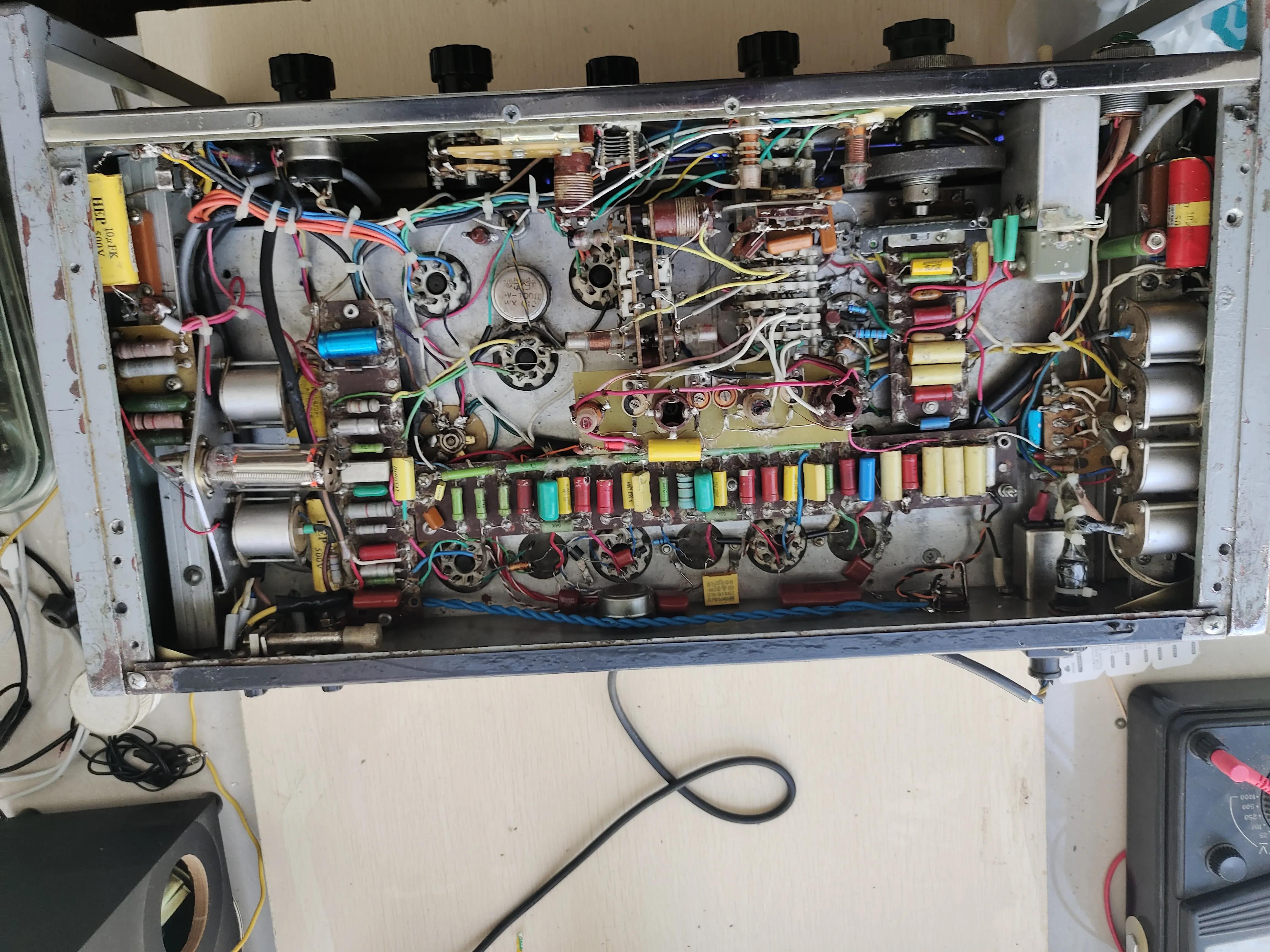

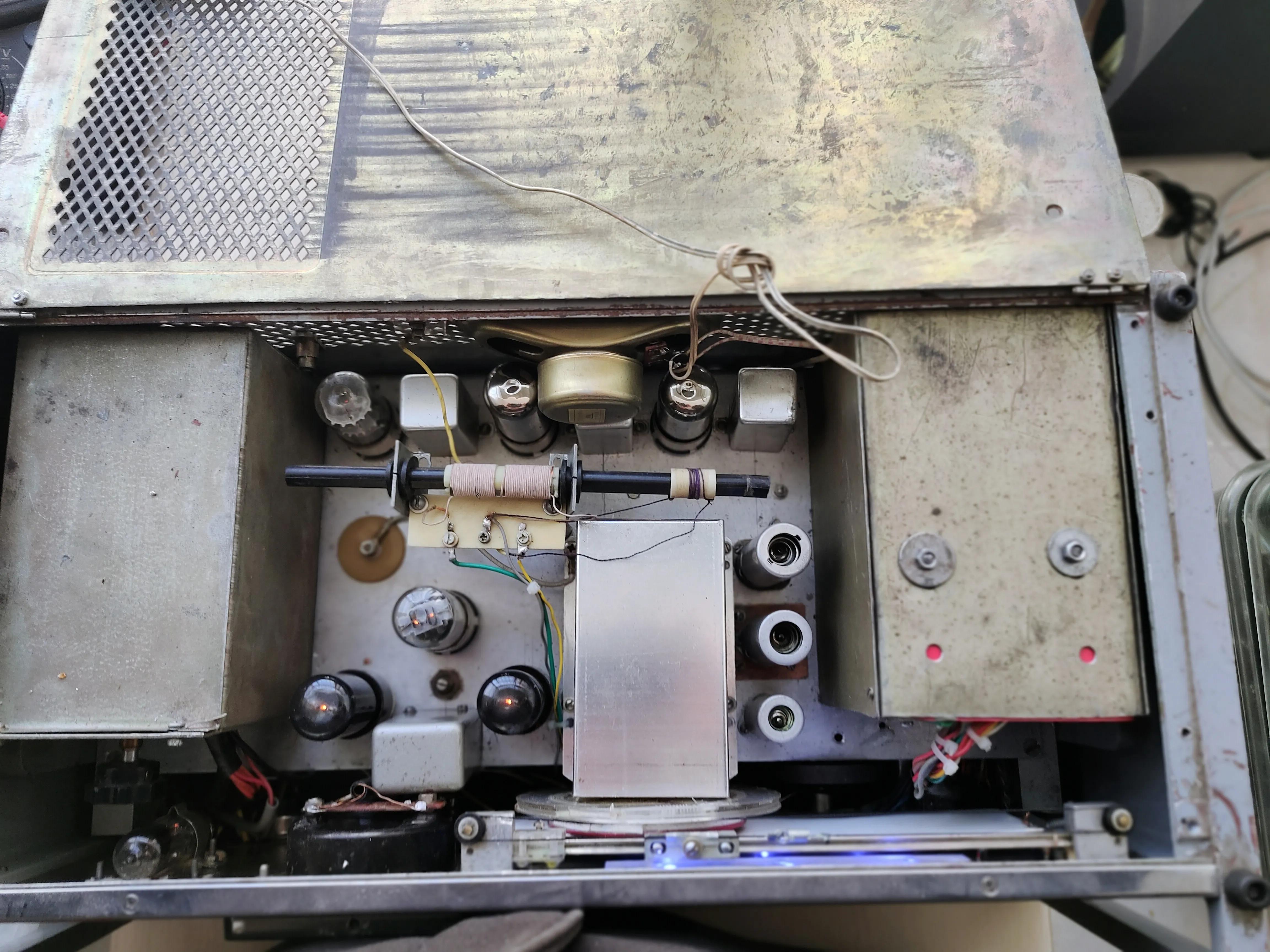

本期讲述结构，外型见上周前。元件布置见图

电路高放用6k7主要是高频性能稍优于6k4，找不到完全可用6k4代用。

本振一般爱好者改用6k4，6J1较简单。

混频可用6U1的七极部分，比用6SA7，6A2优越一些。当然用6F1，6F2，的五极部分也很好用（我现在用的是6P1）。

中放可用6k7，6K4。我实际用6k3P（6Sk7）。

检波兼自动增益控制用6SQ7（6G2P，6G2）。调谐指示用6E1美观，但完全可用6E2，6E5等代用。

稳压管用WY1，也可用10W，150V的晶体稳压管代用。

低放可用一般收音机相同的电路，但功放管最好选用6P14，并采用体积稍大的输出变压，以保证良好的低频响应。我用的是6SN7和6P6P推挽放大。

电路采用线路板接线式较简单，成功率较高。电源变压器，整流器，滤波器，输出变压器分别装于左右两个铁盒内。大底盘用2mm的铝板制作。

高放的元布置稍加注意，输入，输出元件不能靠在一起。

中频变压器三只都用312一1型，或312一3型（401等的输入型，不能用输出型，比如312一2型）。中频第一级调在465kHz上，第二级调在460kHz上，到检波器（等三只）的第三只中频调在470kHz的频率上。组成参差调谐高稳定性中频放大级。本中放的放大率为200倍左右，选择性48db，通带15kHz 。

本振管放在高放与混频管中间，波段开关采用六刀三投或四投（三或四波段）的。

混频管最好用6F2的五极部分。我用6U1七极部分感觉噪声较大，只好临时改用6P1。下部可能也要改成6F2。其他管的选用也可灵活变通。

线圈采用LT100型或600型中的S型。可根据条件选装成二到四波段电路。

有的朋友要我提供本机电路图，我做机子也不去专制作电路图的。都自己根据要求接线的。而且由于年纪大精力有限，作图不便。

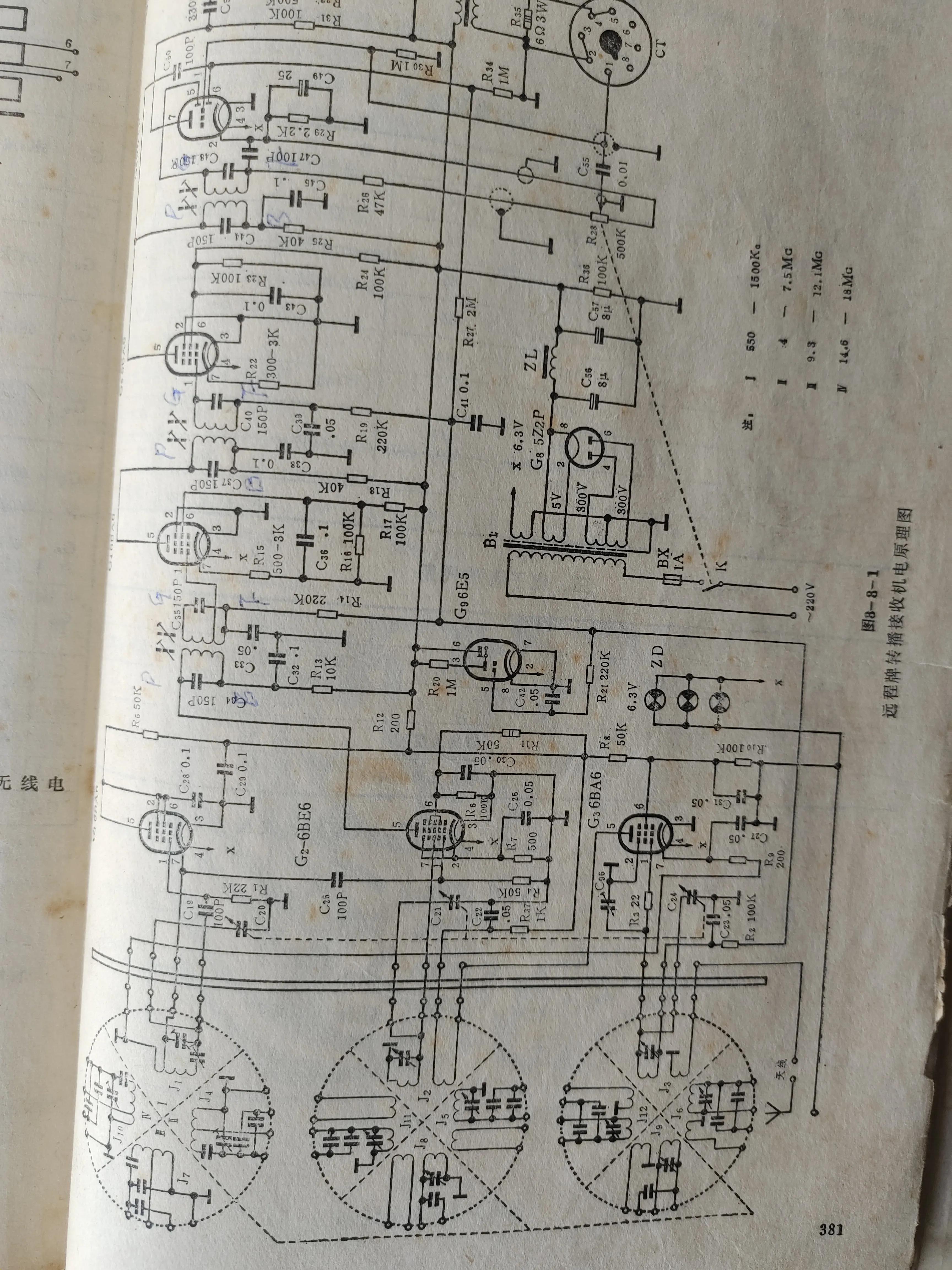

大家可根据熊猫特级机或远程转播机的电路去参考制作。当然远程牌较简单。所以我附一个供参考。如图

但是远程牌用的是回路鼓结构，一般不易制作好，可改用波段开关接线式。有能力的朋友可用电子管高频信号发生器的回路鼓改制。

需要注意的是只会依样画葫芦的初学者无法完成该机制作。这是提供给发烧友的。

下期讲调整方面的问题。请关注。

1941年Farnsworth AT-50经典七电子管古董收音机，覆盖6-17 MHz

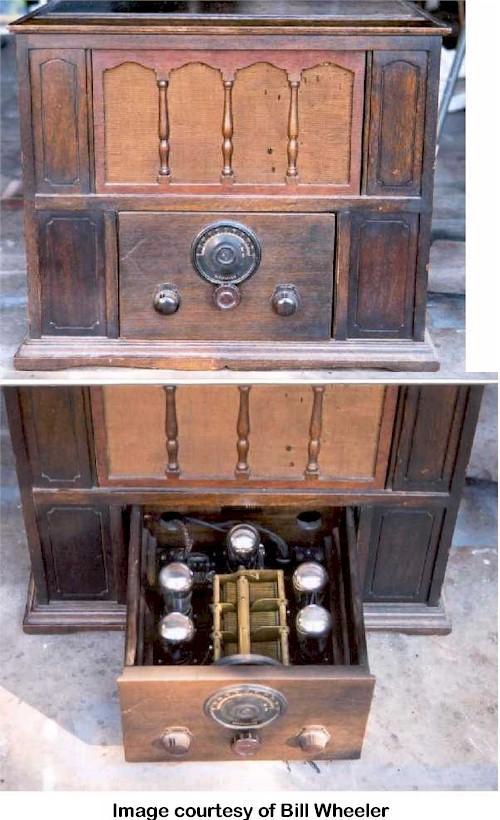

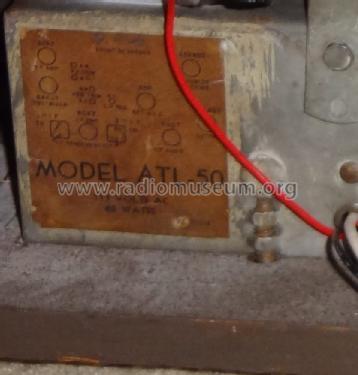

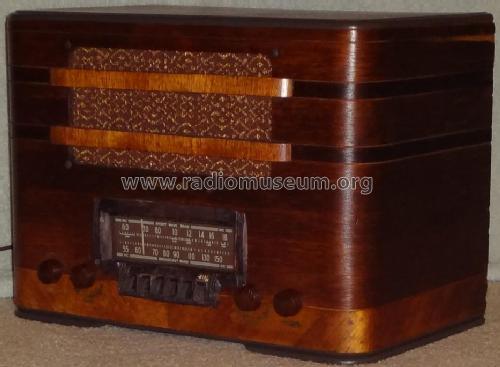

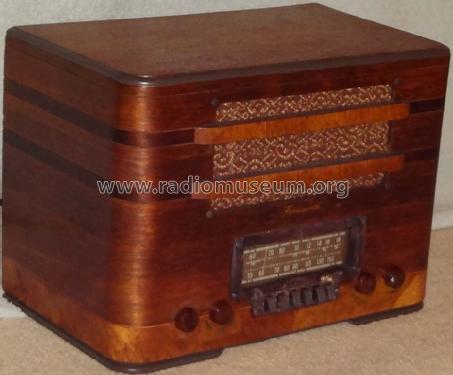

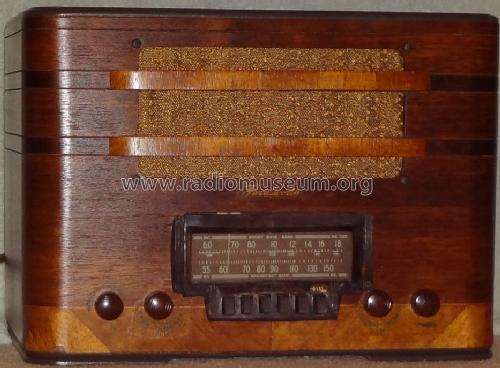

Farnsworth Model AT-50，1941
