常见的电磁阀的应用及原理，无论电气机械都应该学习的知识点

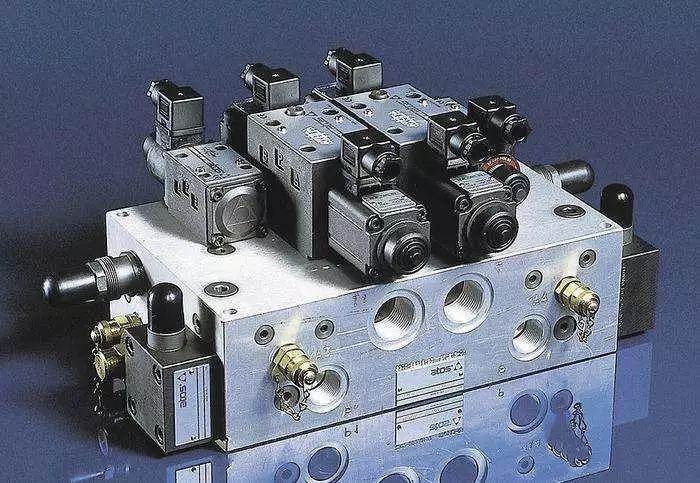

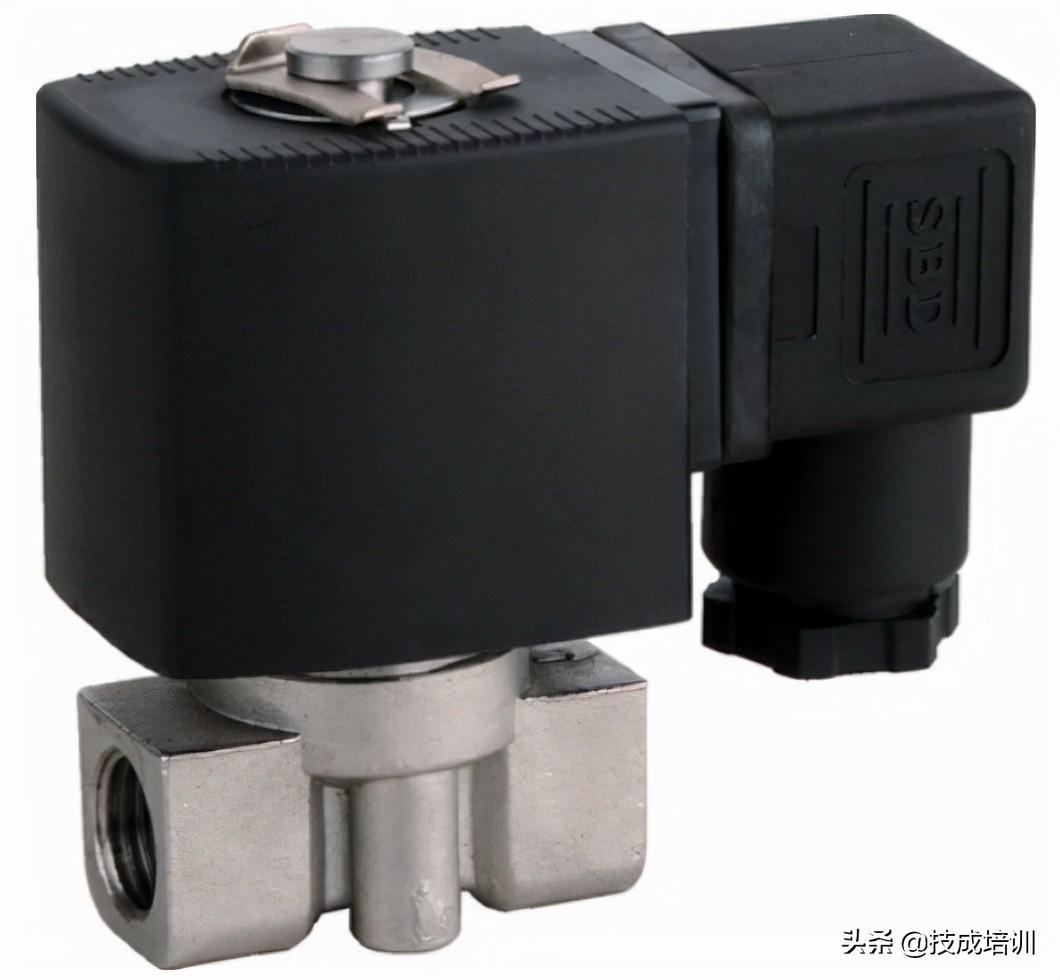

今天分享一下关于电磁阀的知识，那么什么是电磁阀呢？

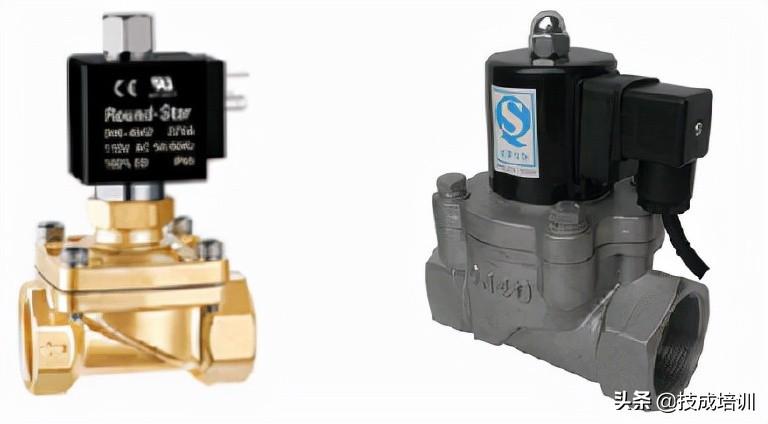

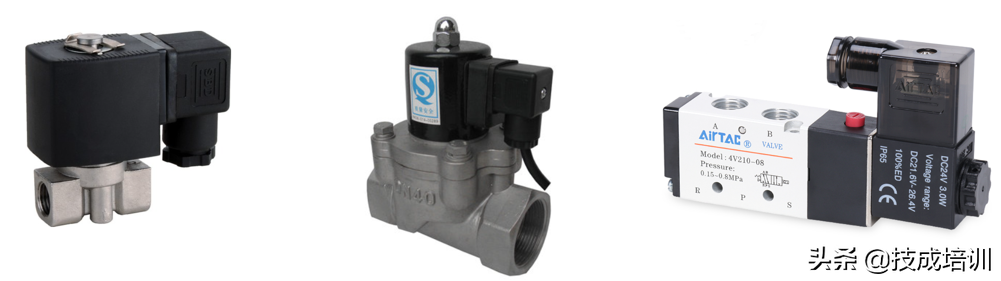

电磁阀有很多种，从原理上分为三大类：直动式电磁阀、分步直动式电磁阀、先导式电磁阀 。一般情况下最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。下面分别介绍一下不同种类的电磁阀的特点。

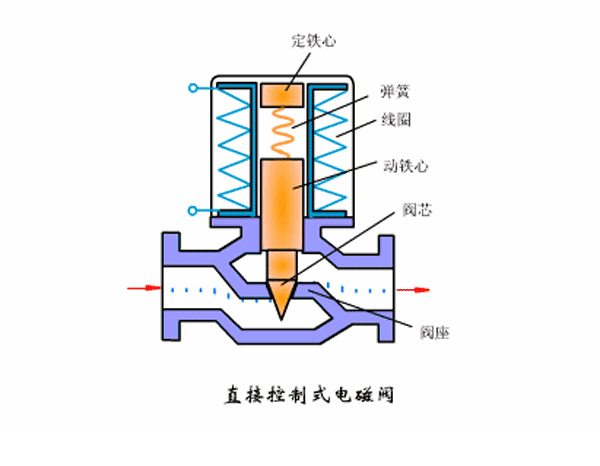

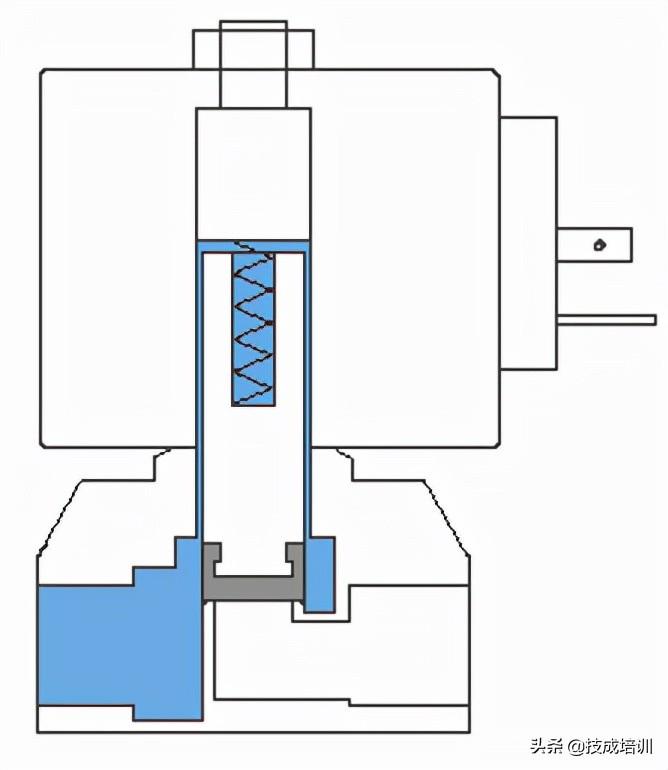

直动式电磁阀

通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

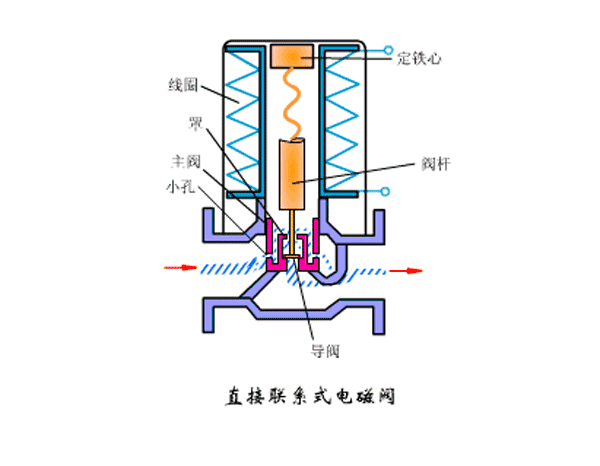

分步直动式电磁阀

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导孔和主阀活塞依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀门打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀门关闭。

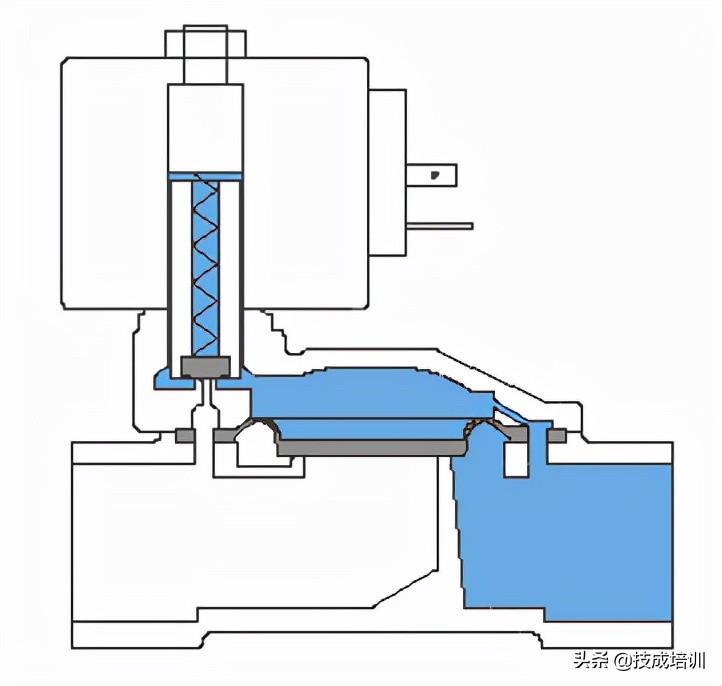

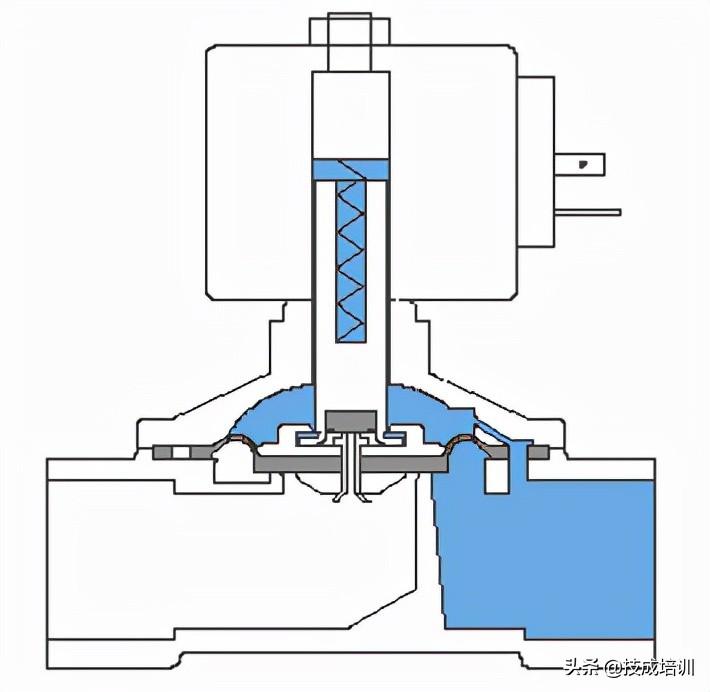

先导式电磁阀

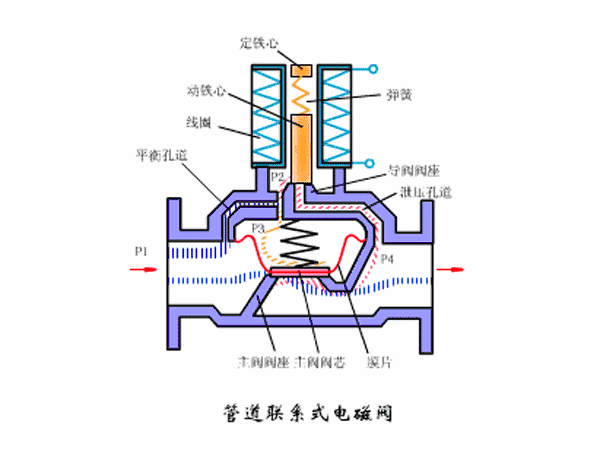

通电时，电磁力把先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压差，流体压力推动主活塞移动，阀门打开；断电时，弹簧力把先导孔关闭，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压差，流体压力和弹簧力推动主活塞向下移动，关闭阀门。

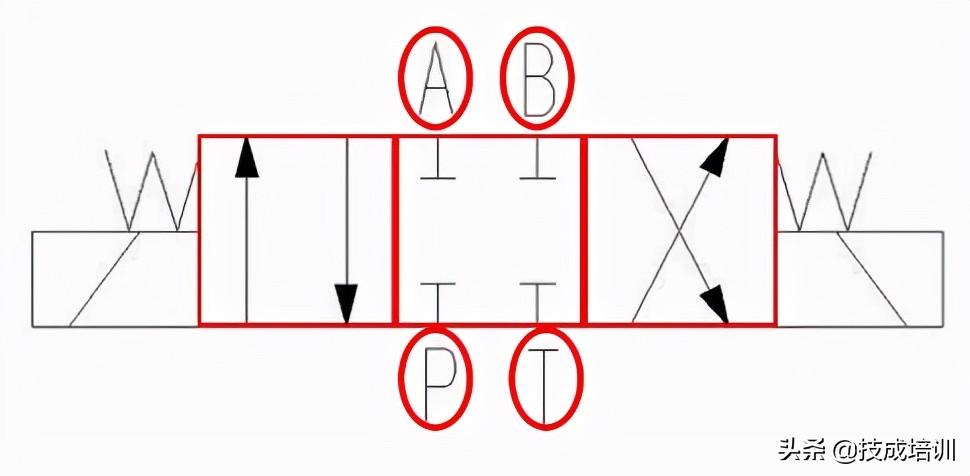

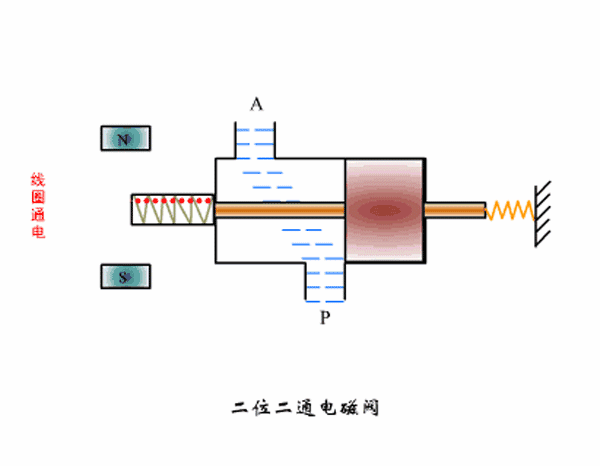

对于电磁阀有很多种类，比如两位两通，两位三通、两位五通单电控，两位五通双电控、三位五通中封，三位五通中泄，三位五通中压 等等，它们都有不同的图形符号，下面看看电磁阀图形符号含义：

（1）用方框表示阀的工作位置，有几个方框就表示有几“位”；方框外部连接的接口数有几个，就表示几“通”；

（2）方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；

（3）方框内符号“┻”或“┳”表示该通路不通；

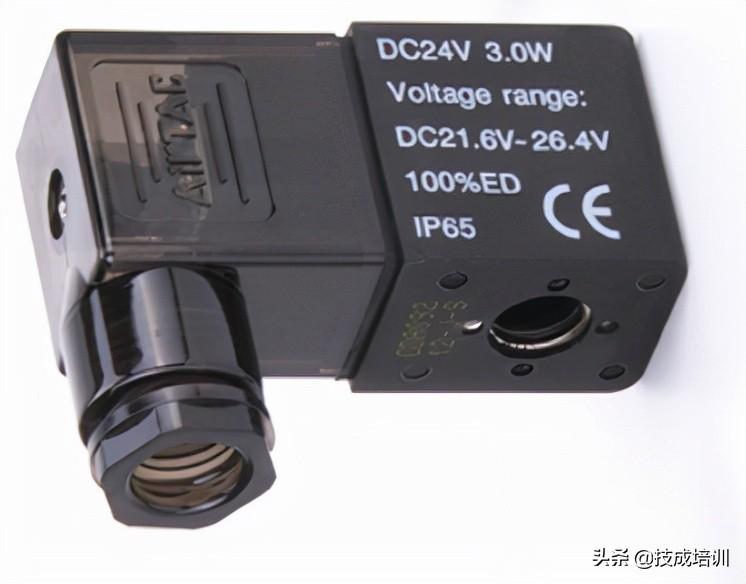

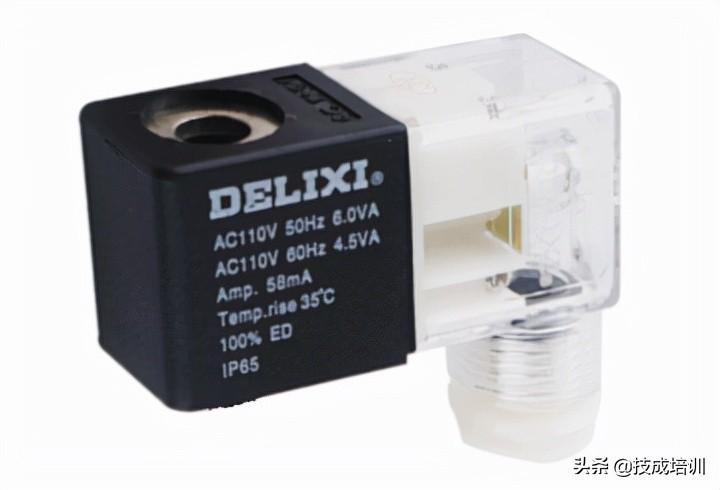

此外，电磁阀还有其对应的铭牌，再举例介绍下电磁阀铭牌上符号含义：

DC24V/AC110V是输入电压，50Hz/60Hz是频率，6.0VA是线圈的功率6W；Voltagerange是电压范围；AMP. 58mA 是最大输入电流；Temp.rise35℃是指温升35摄氏度；100%ED表示线圈可以24小时通电使用；IP是指这个线圈的防护等级，6是防尘，5是防水。

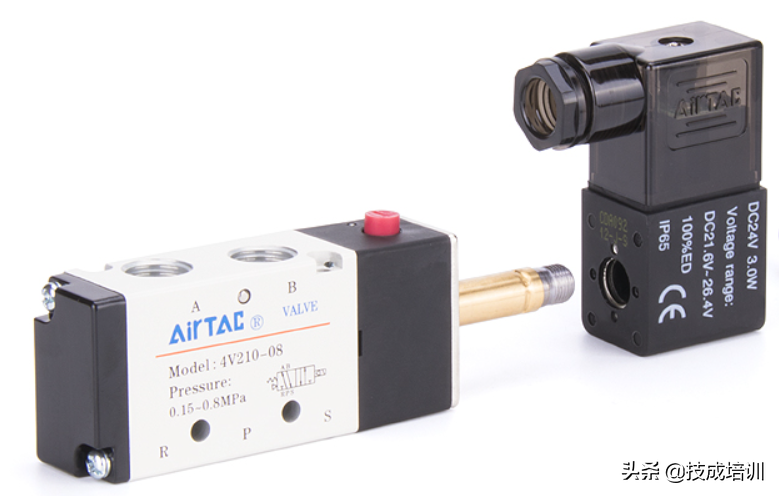

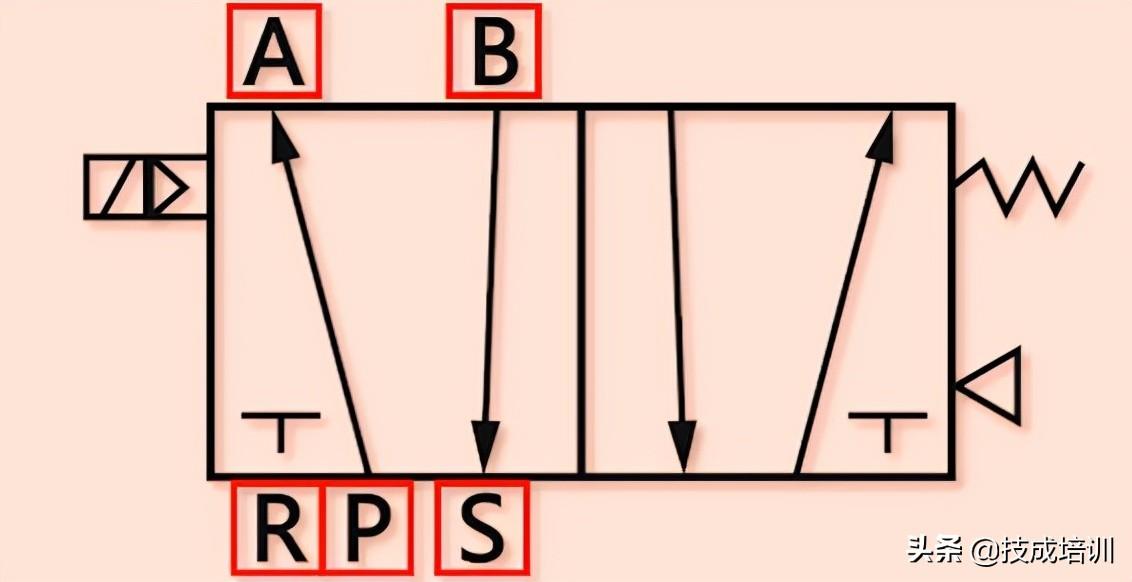

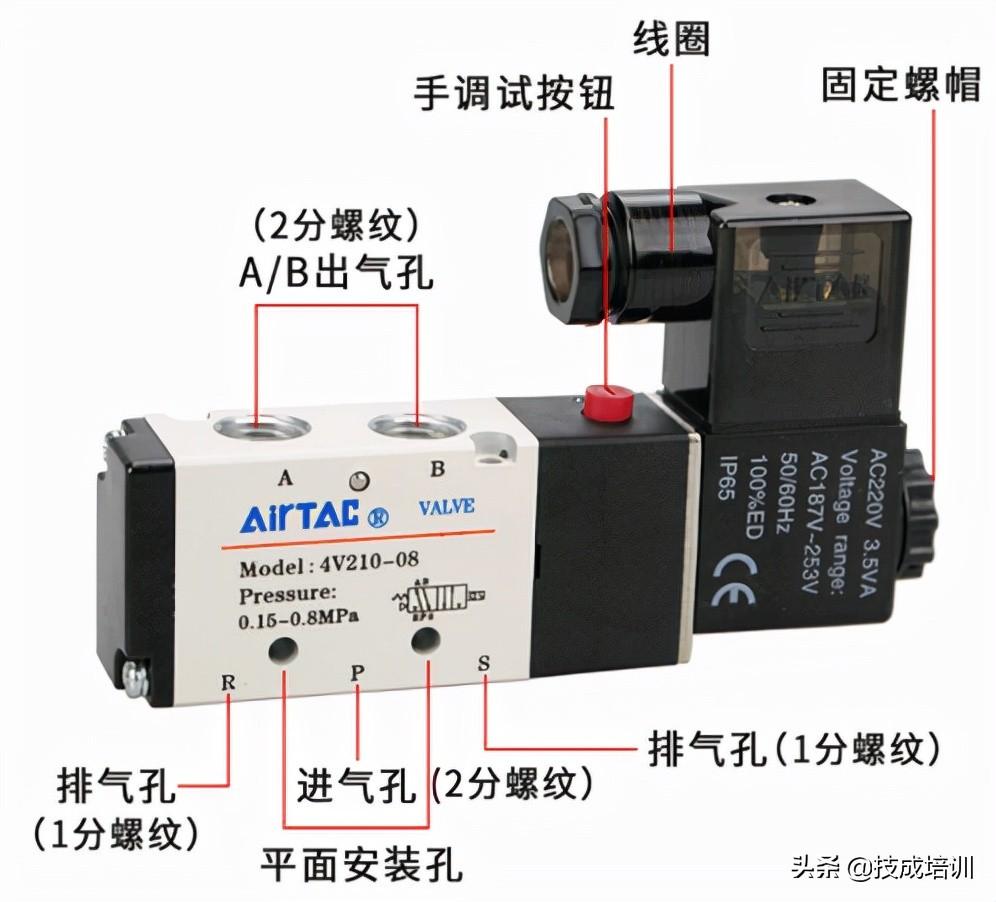

我们以两位五通单电控电磁阀为例，看看其端口说明，分别是A、B、R、P、S，所以是五通，那么这个就是两位五通电磁阀。P代表进气孔，就是输入端，A和B都是出气孔，P和A是长通，P和B是常断，R是A的排气孔，S是B的排气孔。当电磁阀线圈不通电时，把P孔接上气源，A孔出气，当A孔出气时，B孔与S孔相通用于排气，当B孔出气时，A孔和R孔相通用于排气。

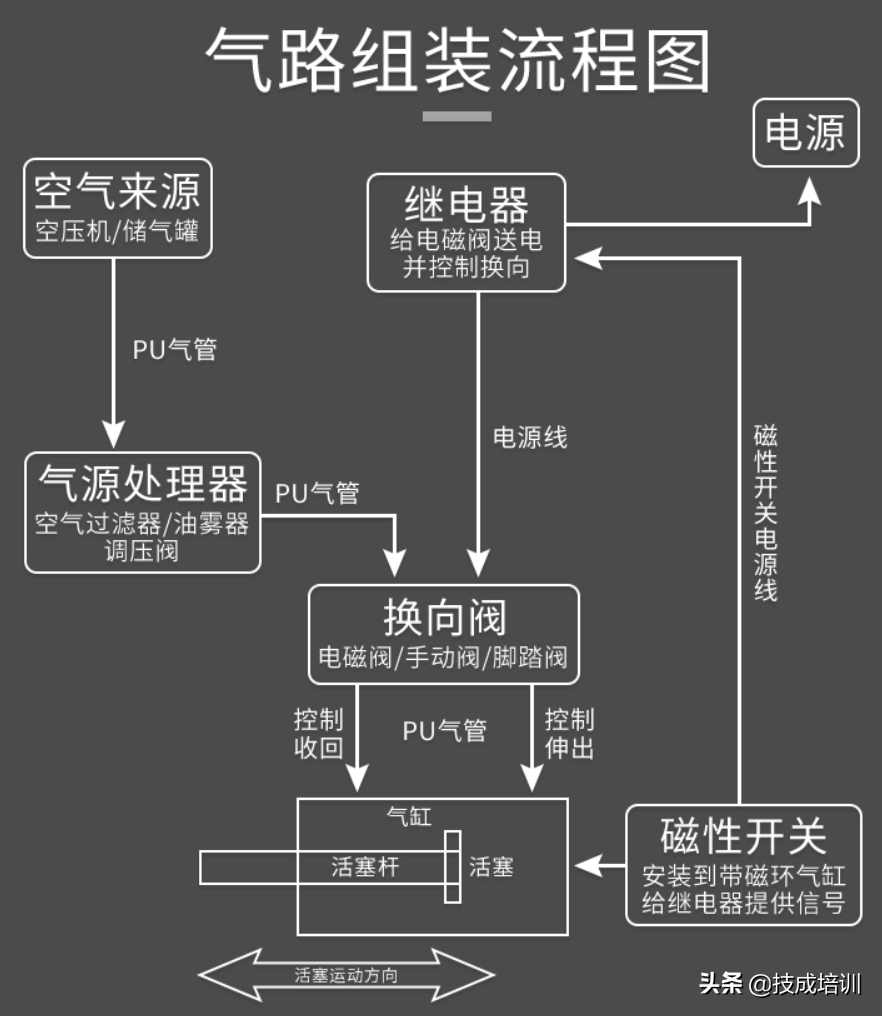

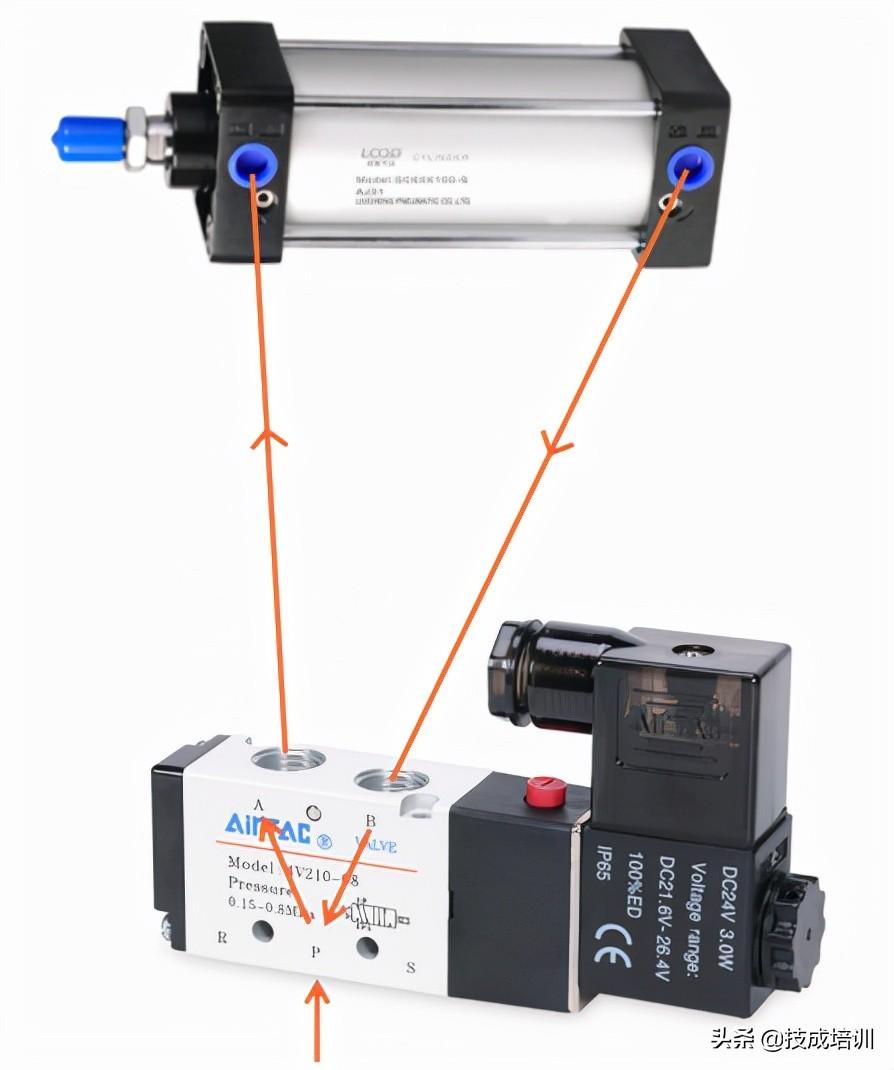

在工业生产控制中，气动电磁阀和气缸常常搭配在一起使用，以双作用气缸为例，其有两个气室，工作时只有一个气室通气，不断切换气源进入气室的方向，配合两位五通电磁阀，就可以实现阀门的开与关。电磁阀与气缸连接时，P接气源，A孔接器官与开阀门的接口相接，B孔接气管与关阀门的接口相接，为了消除排气时产生的噪音，可以用消音器接在两个排气孔上。下图是电磁阀的气路组装图，按这样接好就可以使用啦。

以上就是关于电磁阀的内容分享，没看懂的记得收藏保存哦~

对电磁阀在应用中的一点认识，写的真好

电磁阀在我们的生产中应用十分广泛，我们在对生产的维护中一定遇见过不少有关电磁阀的问题，也处理过各种各样的故障，大家也一定积累了不少有关电磁阀故障处理的经验，而我在维护中处理电磁阀故障相对别的仪控故障相对较少，现在就这个问题一起和大家讨论。

我们先对电磁阀有个初步的认识，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。 电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

我们制氧机仪控系统中，二位三通电磁阀用的最多，它在生产中可用来接通或切断气 源，从而对气动控制膜头气路进行切换。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。当失电时，电磁力消失，动铁芯在弹簧力作用下离开固定铁芯，向下移动，将排气口打开，堵住进气口，膜头气流经排气口排出，膜片恢复原来位置。在我们的制氧设备中，在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。

四通电磁阀在我们的生产中应用也很多，其工作原理如下：

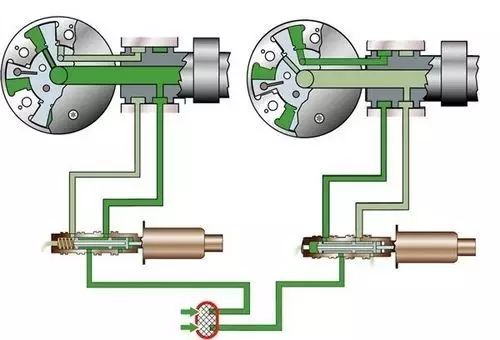

当有电流通过线圈时，产生励磁作用，固定铁芯吸合动铁芯，动铁芯带动滑阀芯并压缩弹簧，改变了滑阀芯的位置，从而改变了流体的方向。当线圈失电时，依靠弹簧的弹力推动滑阀芯，顶回动铁芯，使流体按原来的方向流动。 在我们制氧生产中，分子筛切换系统强制阀的开关就是通过二位四通电磁阀来控制的，气流分别供至强制阀的活塞两端。从而来控制强制阀的启闭。

电磁阀的故障将直接影响到切换阀和调节阀的动作，常见的故障有电磁阀不动作，应从以下几方面排查：

（1）电磁阀接线头松动或线头脱落，电磁阀不得电，可紧固线头。

（2）电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。紧急处理时，可将线圈上的手动按钮由正常工作时的“0”位打到“1”位，使得阀打开。

（3）电磁阀卡住 。电磁阀的滑阀套与阀芯的配合间隙很小（小于0.008mm），一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。处理方法可用钢丝从头部小孔捅入，使其弹回。根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用CCI4清洗，使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置，以便重新装配及接线正确，还要检查油雾器喷油孔是否堵塞，润滑油是否足够。

（4）漏气 。漏气会造成空气压力不足，使得强制阀的启闭困难，原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。

在处理切换系统的电磁阀故障时，应选择适当的时机， 等该电磁阀处于失电时进行处理，若在一个切换间隙内处理不完，可将切换系统暂停，从容处理。
