神器！浅谈“IPAD电子海图”在船上的应用

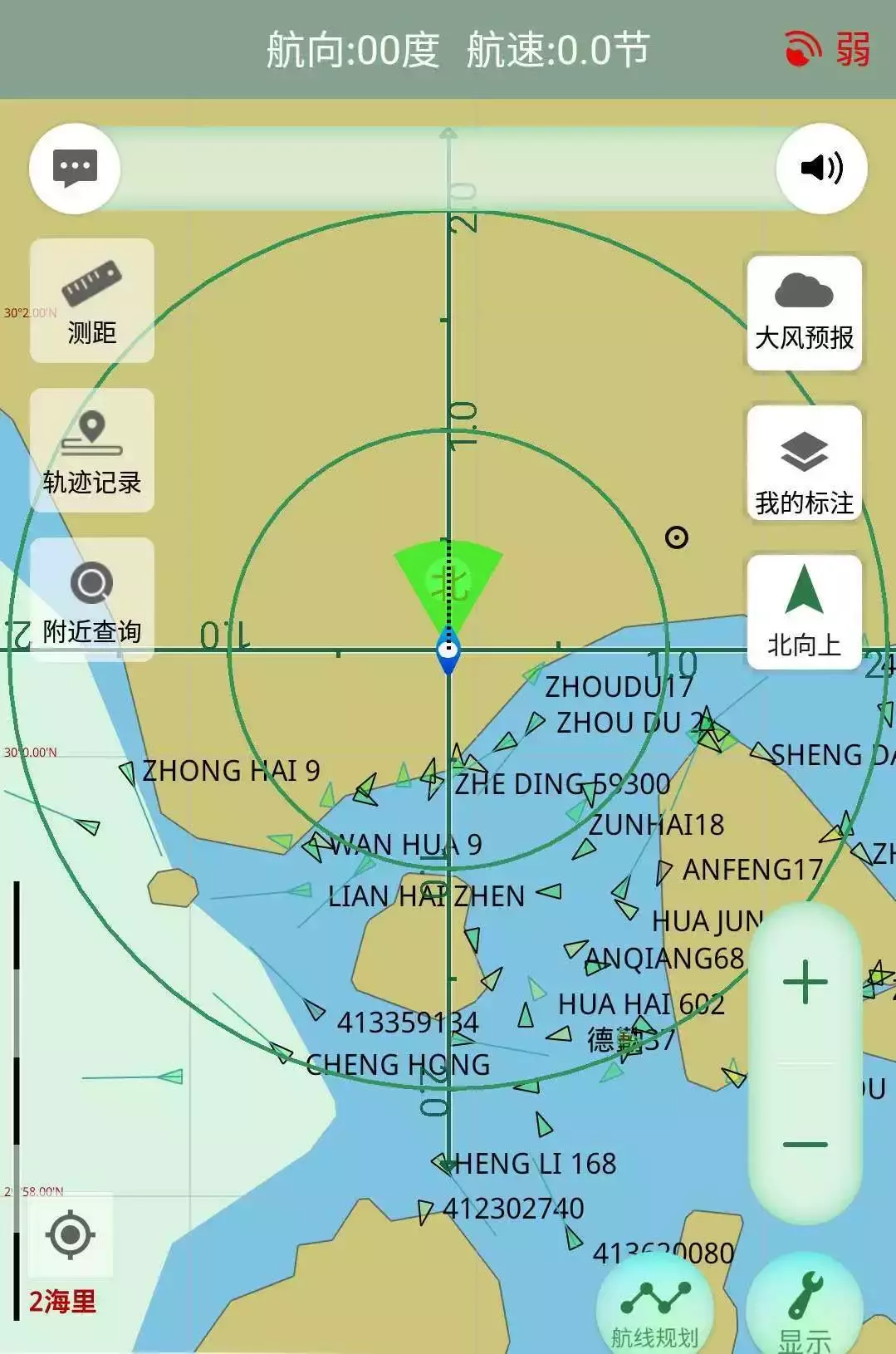

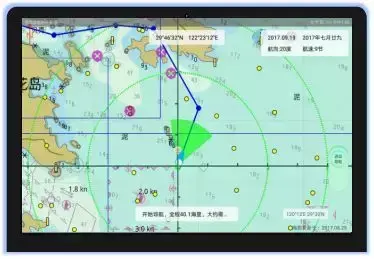

IPAD电子海图显示效果图

首先不要误解，文章中所述电子海图不是针对IMO对船舶SE证书中所要求的船用电子海图，主要是针对及船员个人携带上船的软硬件的统称。日常主要应用中驾驶台区域外的便捷扩展，可以很便捷地让船长在房间中注视到本船周边船舶动态，有助于船舶安全。

首先是硬件配置，船舶都配备了GPS或DGPS可以通过连接线连接GPS致个人PC，在GPS上进行设置后可获得本船的位置信号与对地速度，对地航向等。现在航区复杂周边船舶动态多变，因而同时获得周边船舶动态信息显得非常的必要。船用AIS,船舶自动识别系统(AutomaticIdentificationSystem)的简称,它不仅可以提供本船动态，同时能够提供他船的动态，常用连接AIS的设备有AIS转USB连接线，AIS转串口线（因串口在新型的电脑中多不存在,较少使用），AIS转WIFI，AIS转蓝牙等。

其中AIS转WIFI较常用，模式像电脑无线网卡一样将有线转无线，不会对船舶设备造成不良影响。国内某宝上有专门卖这种设备，由于用处范围仅是船舶，不大好找，可以用AISplug 搜索。一般在240~400元之间，多数需要外接电源。高端的1000到2000元不等，可以内置充电电池，短时间不用外接电源，有的同时具有wifi和蓝牙功能。具体哪种以个人承受能力而异。我购买的则是最便宜的需外接电源的这种。通常这种设备生产时已根据目前大多数AIS设备进行匹配设置好了，只是没有符合IMO规定，没有IMO认证，不能保证完全兼容.如果没有设置好，则需要根据船舶AIS输出数据设置校验码和停止码等，比较专业，可参考AIS说明书获得本船的AIS输出进行设置才可使用，一般不建议个人设置AIS。此次推荐的设备是我在接新船时，让在船厂JRC工程师测试过，AIS A类或B类都可以用。没有经过测试或认证的，不建议连接。

针对个人接收设备，如果用电脑，需要有无线网卡，目前的笔记本电脑和移动设备都具有无线网卡，不需要额外配置。对于普通台式电脑，通常配有有线网卡，但没有无线网卡，则需要配置额外的wifi接收网卡，（有内置的PCIE无线网卡,有外置的USB无线网卡，也可以使用有无线中继功能的无线路由，直接网线连接台式电脑，（推荐这种，外置的USB无线网卡容易烧掉，如果长时间使用，而无线路由设计就是可长时间使用的，硬件一般不会烧掉）。正常在船我用IPAD比较多，主要便于携带，晚上休息前都可以很方便的打开软件。

硬件有了还需要海图软件的支持，现在各种软件很多，如TRANSASNAVISailor，KSART，maxsea，YIMA，CMAP，NAIONICS，OPENCPN，国内的江与海等软件。这些软件多数是付费的，目前唯一免费的软件是OPENCPN。另外还有移动设备上使用的APP，像isailor，seaiq等。推荐使用OPENCPN这个免费软件，需要有谷歌账户，在Google Play上下载，软件中有很多免费海图可以下载，可以安装在windows系统上，mac系统和Android系统上，设置简单，使用操作方便。

软件OPENCPN目前没有上线苹果的Apple Store，所以ios设备是无法安装这个软件的，依照加拿大引水的推荐，在app store狠心花了347元购买了seaiq open版软件，在iPad上使用，效果很好，完全支持ENC，RNC海图，可以作为一台真正的ECDIS使用，整个美国水域及美国内河海图免费下载，且每周更新。还有南中国海，欧洲一些国家和港口的ENC海图，其它全球的ENC permit 都可以通过几家海图服务商购买，期限有一个月，三个月，1年等，也是每周更新的。需要有internet更新。就是费用比较高，因人而异。

软件上设置比较简单，针对AIS转WIFI设备，先连接WIFI，在软件的连接设置上设置好WIFI服务器的IP地址和端口号，就可以了。（端口号根据设备不同而不同，设备上一般指定的端口号，只要输入就可以了。可以在WIFI设备上更改为不同的端口号）

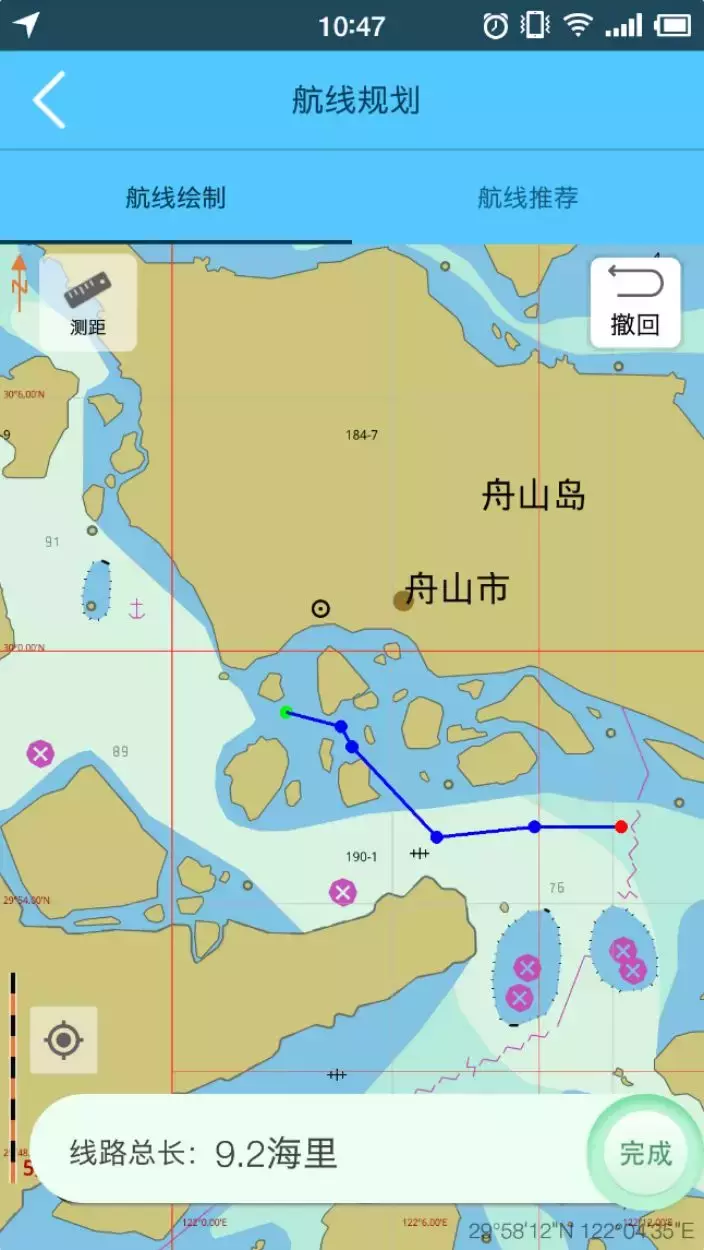

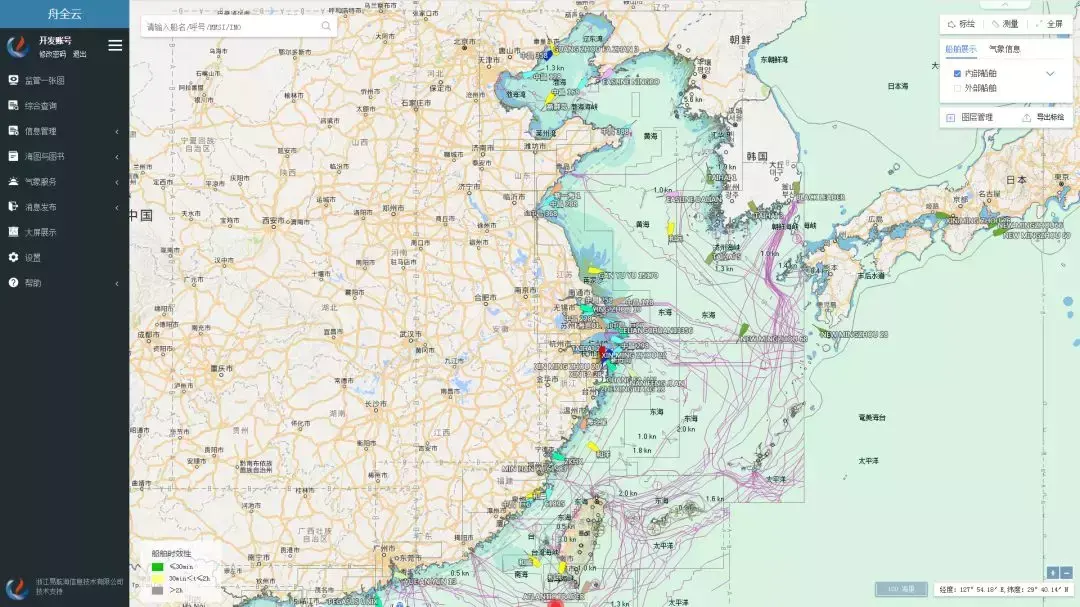

软件的使用，和我们常用的电子海图类似，也有航线设计，航线跟踪等功能，具体使用可参看软件使用说明。比较实用的是在房间就可以看到本船及周围的船舶相对态势，快速判断有没有危险等比较方便。也可以随时知道本船的位置速度等，不需要每次都要跑到驾驶台上查阅了。

有了硬件，和支持的海图软件，最后就是海图了。像前面提到的，整个USAWATER 和Inland waters的ENC可以从NOAA网站上免费下载，是每周更新的。只要有internet，每周都可以更新海图到最新。网上许多免费资源，可以下载，也包括整个SouthChina Sea 第二版的ENC，新西兰的RNC，整个巴西沿岸和内河的RNC，阿根廷沿岸和内河的RNC，欧洲一些国家和地区的内河港口图等。有些像S-57格式的图也有的可以下载，软件都支持，CM93图，也可以通过软件服务商购买正版的S63图，在OPENCPN上需要先安装plugin，安装后针对硬件设备产生一个指纹文件，发送指纹文件到服务商处，服务商发送海图的permit，导入permit就可以下载使用海图了，也是每周更新，和船上的ENC使用是一样的。

以上只是个人一点看法，如有不对的地方，欢迎指出，我们共同研究。

IPAD在手，说走就走！Capt.Song

免责声明：本文仅代表作者个人观点，与信德海事无关。其原创性以及文中陈述文字和内容未经本站证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。

投稿或联系信德海事：

admin@xindemarine.com

电子海图知多少，这些你了解吗？

电子海图显示与信息系统（ECDIS）是继雷达/ARPA之后在船舶导航方面又一项伟大的技术革命，已发展成为一种新型的船舶导航系统和辅助决策系统。它不仅能连续给出船位，还能提供与航海有关的各种信息，有效地防范各种险情。目前世界上安装电子海图的舶船在20万艘以上。随着各国官方电子海图（ENC）逐步完备、标准ECDIS的出现以及IMO的认可，未来10年左右ECDIS将全面取代纸海图，成为21世纪航海信息综合处理手段。

电子海图之所以引起高度重视，是因为它具有传统纸海图无法比拟的优点。电子海图系统可以进行自动航线设计、航向航迹监测、自动存储本船航迹、历史航程重新演示、航行自动警报(如偏航、误入危险区等)、快速查询各种信息(如水文、港口、潮汐、海流等)、船舶动态实时显示(如每秒刷新船位、航速、航向等)，将雷达/ARPA的回波图像叠显在海图上，数千幅海图的自动更正只需几分钟。

电子海图的成长史

电子海图的发展大致经历了三个阶段：

1）纸质海图等同物，1970年代末到1984年，人们主要是想减少体积和减轻海图作业的劳动强度，因此，仅仅是把纸质海图经数字化处理后存入计算机中。

2）功能开拓阶段，到1986年，人们开始挖掘电子海图的各种潜能。如在电子海图上显示船位、航线设计，显示船速、航向等船舶参数、报警等等。

3）航行信息系统阶段，将电子海图作为航行信息核心，包括电子海图数据库的完善，与雷达、定位仪、计程仪、测深仪、GPS、VTS、AIS等各种设备和系统的接口和组合等等。多功能船用电子海图系统对保证船舶航行安全所起的重要作用，得到了IMO和IHO（国际航道测量组织）以及众多航海专家的认可。1986年7月，IMO和IHO成立了ECDIS协调小组，ECDIS各类标准和规范不断地建立和完善，各种性能优良的ECDIS产品也不断地推陈出新。

电子海图的基本构成

ECDIS是由主计算机系统、电子海图数据库、输入传感器、输出终端设备等四个基本部分构成。主计算机是电子海图的核心，需要用它完成大量计算、逻辑推理，很重要的一点是对计算机图形的处理。电子航行图（ENC）由官方授权发行。ECDIS除可以显示精确的电子海图以外，还应显示本船船位、航速、航向及周围目标的有关信息，因此，系统需要接入各种导航传感器及其他信息传感器。

系统终端设备包括图形显示器、打印机及航迹记录仪等。它要显示或输出海图各项航行要素的数据、人机对话的内容、告警信息、供航海人员操作使用的热键和菜单等。

电子海图显示与信息系统的发展趋势

目前ECDIS的性能标准、海图显示规范、数据标准均已确立，为其合法化和普及铺平了道路。今后要解决的关键问题就是：要尽快建立覆盖全球的ENC以及海图改正服务网络；扩充ECDIS的标准功能，使其具备智能化的特点；同高精度定位系统、雷达避碰系统、船舶通信系统、车舵控制系统等进行集成，辅助制定操船决策，同时可以控制船舶以最经济的方式航行在最优航路上，提高航运效益。

目前，世界上某些海运技术开发公司已将其ECDIS同导航系统、ARPA、自动舵等连接在一起，构成了所谓的组合船桥系统。主要思路是将来自这些航海仪器的信息进行综合处理，向航海人员提供一个集成的信息环境，使其能迅速地做出操船决策，提高航行的安全性。让机器代替航海人员完成这项工作，以减小人为因素造成海难事故发生的可能性并且减少船员定额，已成为当今海运界关注的课题。
