专精特新｜一根引信实现“上天入海”

一根贵州产引信如何实现“上天入海”，记者在贵阳经开区的一家“小巨人”企业找到了答案。

贵州航天电子科技有限公司（以下简称贵州航天电科）凭借其自主可控的设计研发能力，工业化、信息化深度融合的生产水平，将一根引信做到极致，助力航天、海洋工程装备制造为代表的中国高端制造业迅猛发展。

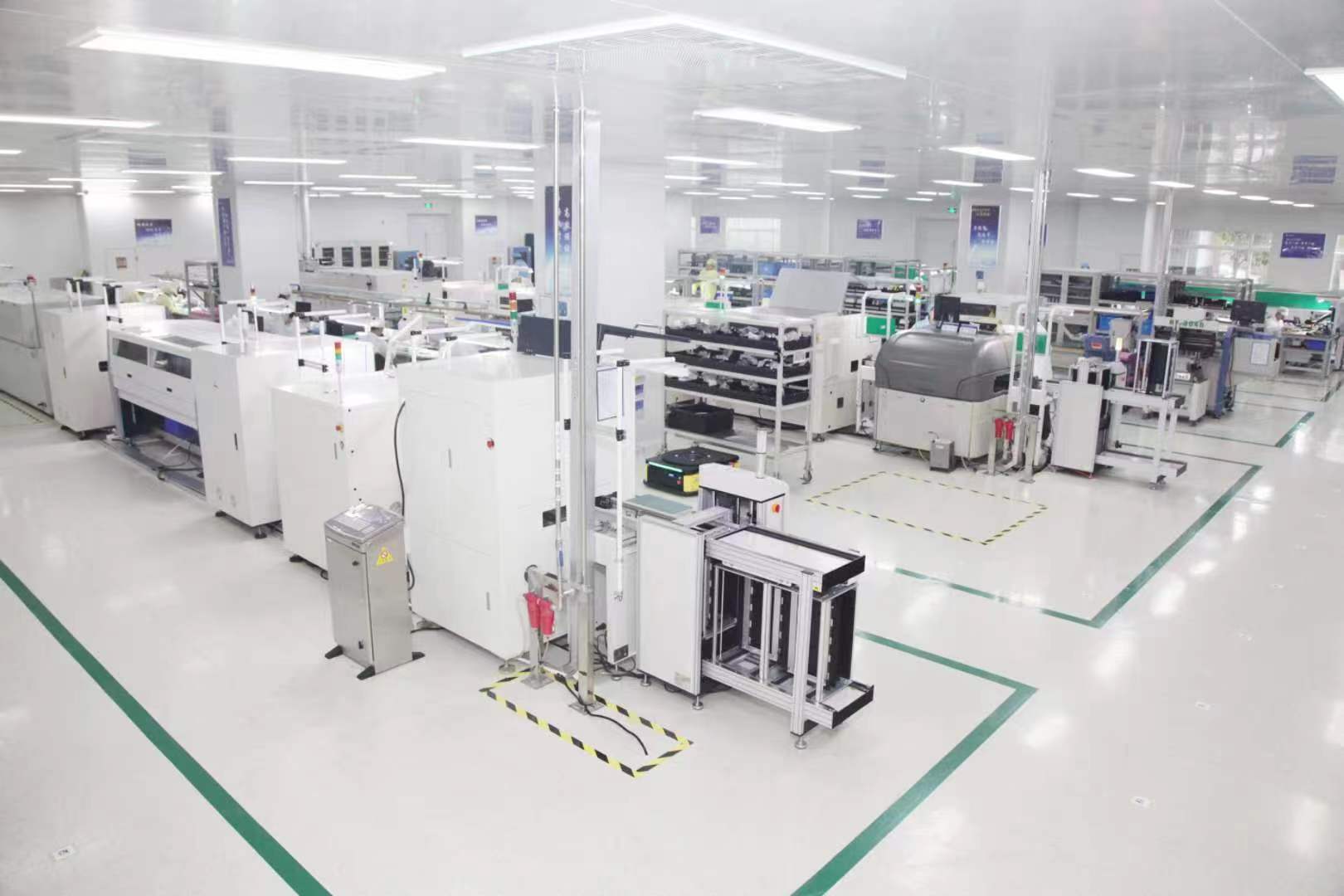

贵州航天电科生产车间。

从最原始的引爆功能，到成为动力设备的安全保险，再到具备近距探测功能，引信的发展伴随着其使命要求、市场发展动向和自然环境的变化，功能也逐渐完善。

“市场对设备安全性能要求的不断提高，单一机械类引信设计生产无法满足市场需求。2013年，企业决策层便立即启动调研、人才招引等计划。”贵州航天电科第三研究室主任张瑞飞告诉记者，“当第一次接触全电子引信，就感觉找到了方向。”

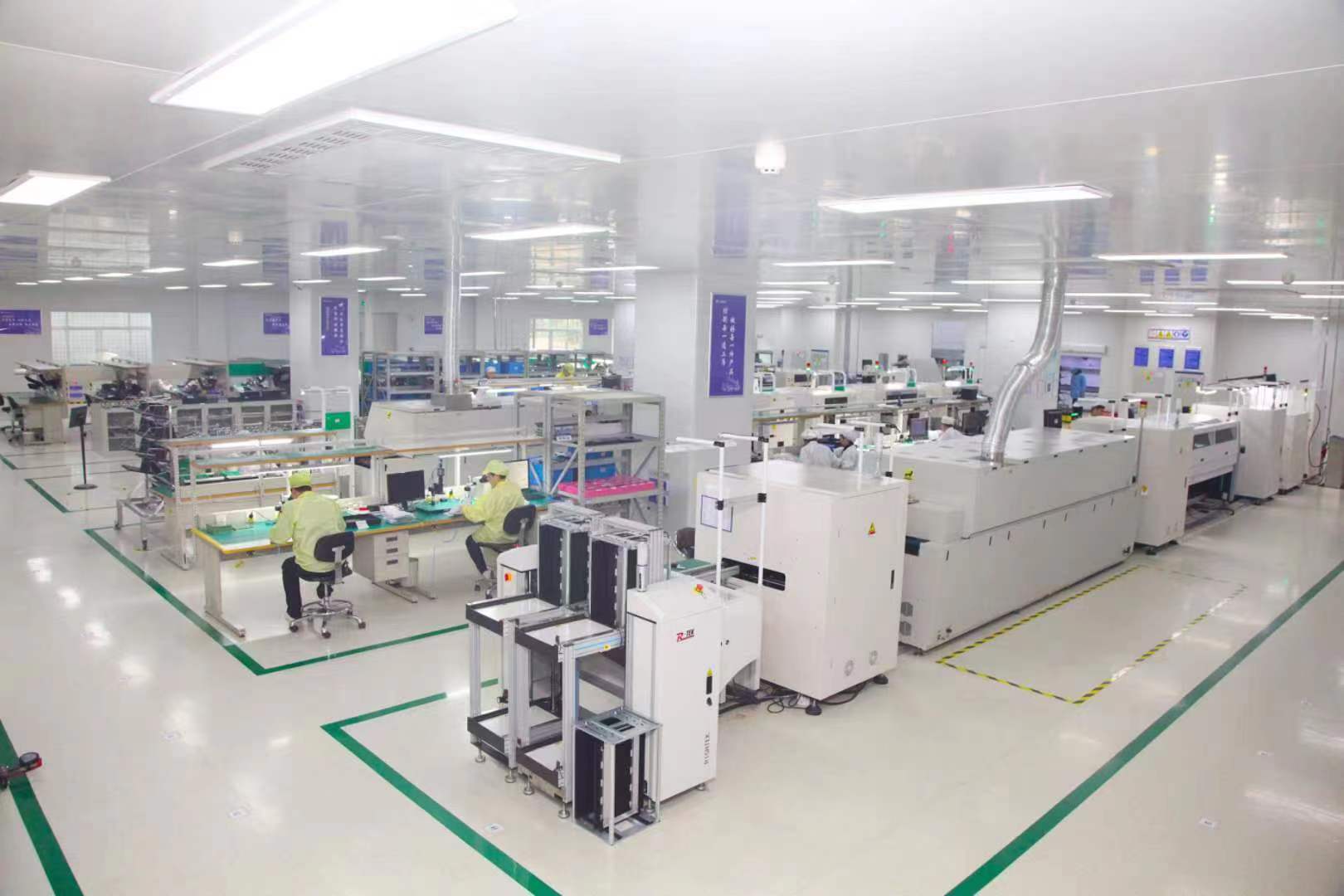

贵州航天电科生产车间。

第一个“吃螃蟹”，从来都不容易。“一直到2020年，全电子引信的设计研发还没有突破。”张瑞飞告诉记者，，一开始，多年深耕机械类机电引信的贵州航天电科的“老师傅”们，因成熟度久久无法提升，便从寻求优势单位联合研发着手，“必须有自主研发实力才能让产品持续发展。”

2020年，贵州航天电科成立研发中心，随后，自主研发的第一款全电子引信问世，其指令与信号途径安全组件的全流程技术均实现自主可控。“我们参照当下最先进的技术，加上原本多功能、低成本的机械引信技术，两者相结合，我们生产的全电子引信产品性能实现全国同领域技术领先。”贵州航天电科第三研究室设计师王建刚告诉记者，这种全电子引信在技术含量上比“来料”加工的产品高出很多。

全电子引信研发攻关只是贵州航天电科技术创新的冰山一角。2020年以来，航天电科先后累计实施了40余项关键技术研究课题，申请发明专利超 120项，授权专利90余项。

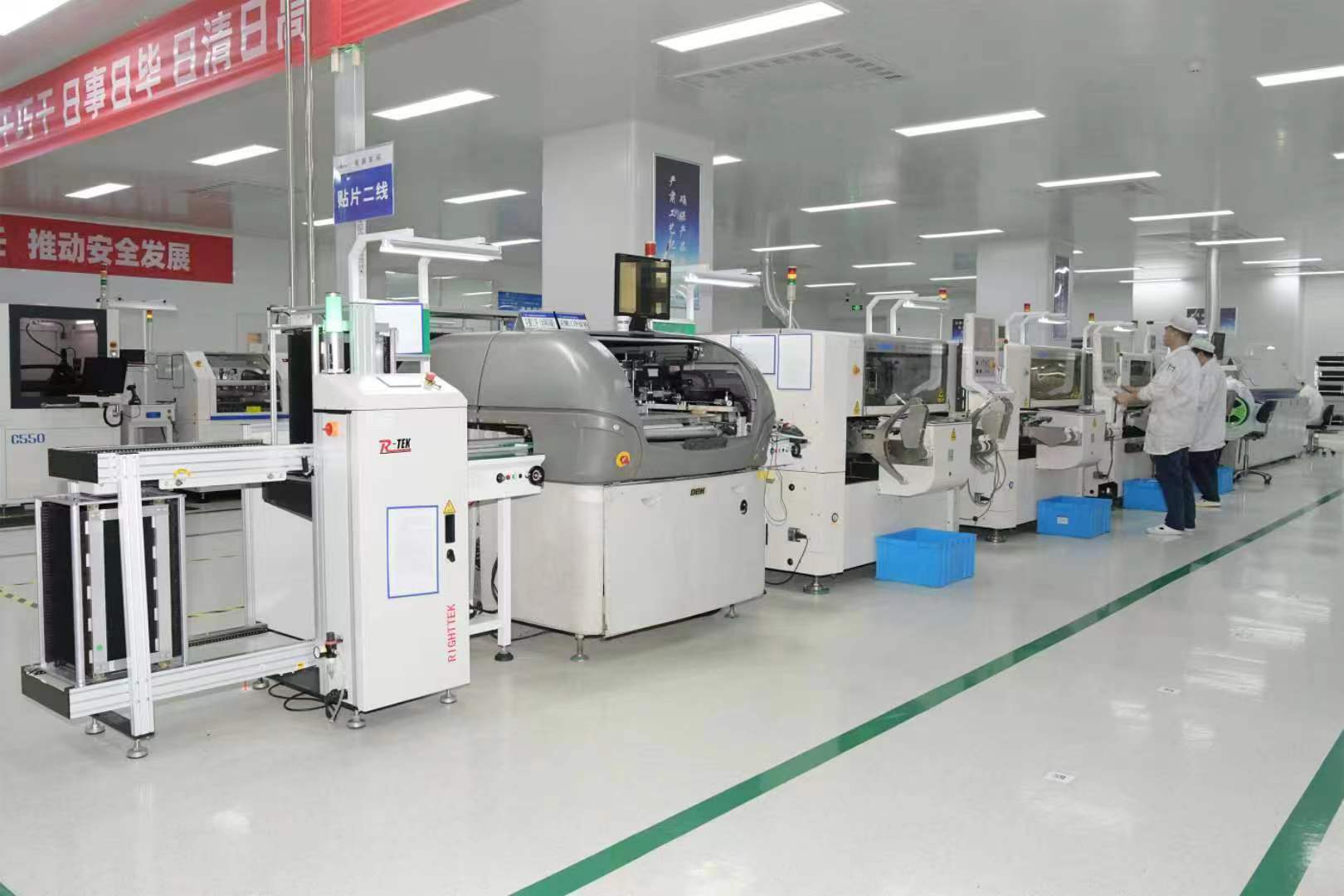

贵州航天电科生产车间。

制造“高精尖”的产品，还须拥有先进的制造工艺。

机器人从AGV系统获取配件订单后，自动从智能化料架上领取配件，然后送往智能化贴装生产线……在生产车间内，不管是精细的生产组织，还是自动化的现场管理，或者齐套的材料供应，无不彰显着求精求新的贵州航天电科人对“工匠精神”的追求。

每一块印制板都有唯一对应的二维码，记录生产流程中的每一步工艺参数，便于系统自动采集生产数据，依靠“电子履历”，得以精准追踪所有数据，实现全流程质量精细化管控。

“智能化贴装生产线与传统生产线相比，产品的贴装精度达到了30微米，而且产品质量控制由原来的产品最终检验前移到过程检验，一次提交合格率达到99%以上。”贵州航天电科电装车间副主任刘瑶向记者介绍。

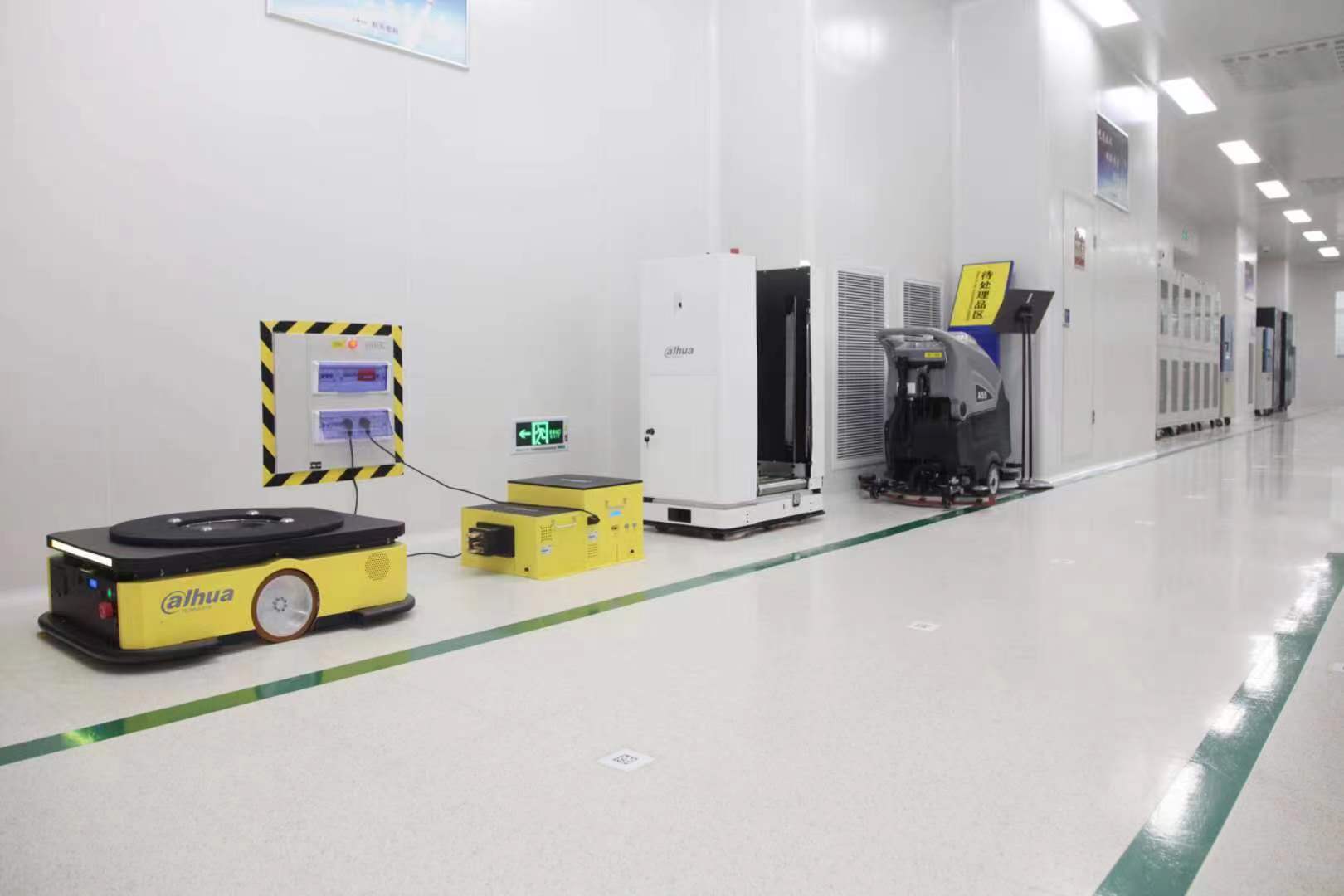

贵州航天电科生产车间内，正在运行的智能运货小车。

2021年，得益于全电子引信的全面应用，贵州航天电科正式步入“机械全电”多功能、低成本引信研发生产模式，产值破6亿大关，营业收入破5亿。

创新拼搏、奋楫而上，除了加快智能化生产，贵州航天电科还全力加快数字化研发。如今，贵州航天电科一年内最少能研制20余个型号的产品，最快能在42天内完成一个产品的交付，而按照以前的研制速度，一般情况3到5年才能研制1个产品。

作为首批国家级专精特新“小巨人”企业，贵州航天电科已形成近炸引信、触发引信、通讯设备、数据链一体化设备等多元化产品格局。未来，企业将力争成为探测制导与引信专业的国内一流企业。

贵州日报天眼新闻记者桂榕

编辑方亚丽

二审陈露

三审孙晓蓉

地雷及其引信

　　地雷的作用地雷这种武器早就在战场上发挥过重要的作用。远在我国宋代，地雷就曾用来杀伤敌人。到了近代，我国人民在历次革命战争中奇妙地运用了地雷，使侵略者和反动派吃尽了苦头。电影“地雷战”，生动地描述了抗日战争中，英勇的民兵配合主力部队，用地雷打击日寇的壮丽史实。地雷战威震东亚，使日本侵略者闻雷丧胆。随着军事技术的发展，地雷的作用日益重要，它不仅是杀伤兵员的有力武器，还可以毁伤地上的活动堡垒——坦克。在抗美援朝的战场上，英雄的中国人民志愿军使用反坦克地雷击毁了许多美军装甲车辆。人民解放军工程兵小分队，在反击社会帝国主义侵略珍宝岛的战斗中也曾用地雷立下了卓著的功勋。

▲ 抗日战争中民兵正在进行地雷战

　　目前，世界各国对地雷的发展和运用都比较重视。这也可说明在现代战争中，地雷是十分重要的武器。据统计，在第二次世界大战期间，英军损失的坦克几乎有1／4是被地雷炸毁的；美军在侵朝战争中，死于地雷或诡雷装置爆炸的人数约占死亡总数的4％，被反坦克地雷直接毁坏的坦克占损失总数的20％以上。1973年中东战争中，尽管使用了反坦克导弹，交战双方仍有20％的坦克是被地雷和飞机摧毁的。可见，地雷是杀伤人员和摧毁坦克及其它车辆的有效兵器之一。

▲ 被地雷炸毁的装甲战斗车辆

　　地雷的种类最初，地雷是防御性的武器，主要是用来杀伤有生力量。随着科学技术的发展，地雷的性能也发生了变化，它已经是带有进攻性的有效武器了。如前所述，地雷现在是对付坦克装甲车辆的有力武器，不仅可用人工埋设的方法来防御坦克的进攻，而且可以用机械、火箭、火炮、飞机等来布设，以阻止坦克前进。地雷的分类 　　地雷分类的方法有好几种，按用途可分为以下三类：

　　反坦克地雷　　它的主要作用是炸毁坦克、装甲车辆等技术兵器，使之丧失运动和作战能力。按照对付坦克的部位，这种地雷可以细分为反履带地雷、反车底地雷和反侧甲地雷。

▲ 中国122毫米火箭布雷弹携带的反坦克车底雷

　　　　反步兵地雷　　这是利用装药爆炸所产生的冲击波和破片杀伤有生力量的地雷。它又可分为爆炸反步兵地雷和破片反步兵地雷两种。跳雷和定向雷就属于破片地雷。

▲ 66式反步兵地雷

　　　　　特种地雷　　有特殊用途的地雷属于此类，如核地雷、化学地雷、照明雷、信号雷等。

▲ 美国TADM核地雷

　　　　按发火原理，地雷可分触发地雷、非触发地雷和定时延期地雷三类：

　　触发地雷　　目标直接接触时才能起爆的地雷称为触发地雷。根据作用原理的不同，这种地雷又可分为压发地雷、拉（绊）发地雷、松发地雷和复合作用地雷等。

▲ “棺材雷”与绊发雷组成的诡雷装置

　　　　非触发地雷　　虽未与目标接触，但受到目标物理场（磁、声、振动、光等）的作用即可起爆的地雷，叫非触发地雷。这种地雷可以在最有利的时机起爆，因而可以较好地发挥威力。

▲ 苏联/俄罗斯TM-83反侧甲地雷

　　　　定时延期地雷　　这是一种按照预定的延期时间而自动起爆的地雷。它的定时装置除钟表机械式的以外，还有射流技术的、电子式的等。地雷的主要构件 　　地雷的构造地雷主要是由装药、引信和雷壳组成的。某些专门用途和特殊性能的地雷还有受力传动装置、降落和着地机构等。下面我们只介绍一下地雷的几个主要构件：

　　1.装药　　地雷威力大小主要取决于装药的种类、数量和形状。地雷的用途不同，装药结构也不相同。地雷常用的炸药是梯恩梯、黑索金或它们的混合物。爆炸反步兵地雷一般都用梯恩梯炸药，装药量为几十克到一、二百克。破片反步兵地雷也用梯恩梯炸药，装药量为几十克到几百克。反履带地雷若采用扁平装药，则需梯恩梯或梯黑混合炸药5至10公斤，若采用条形装药，装药量一般在2公斤左右就可以了。无论用哪种装药，都可炸断坦克的履带，前者还可同时使负重轮严重变形。反车底地雷多采用聚能装药，利用大锥角（一般在100°以上）金属药型罩翻转形成的“高速弹丸” 来击穿坦克底甲。这种地雷一般只需梯黑混合炸药1至3公斤。反侧甲地雷也采用聚能装药，一般装梯黑混合炸药10公斤左右。这种地雷可击穿远离炸点几十米的坦克侧甲板。　　2.雷壳　　雷壳是用来盛装炸药和引信的，可用薄钢板冲制或用工程塑料制造。对于破片反步兵地雷来说，雷壳是产生破片的基体。地雷的破片应具有一定的威力：跳雷破片的杀伤半径一般为十几米，而定向雷破片的杀伤距离远达50～60米。

　　3.引信

　　引信是保证地雷适时、可靠起爆的重要部件。地雷能否有效地作用，关键在于引信，故人们把引信比喻为地雷的“大脑”。地雷用引信

1.触发引信　　反步兵地雷和反坦克地雷大都采用压发、拉（绊）发和松发作用的触发引信。压发引信的原理是这样，地雷处于待发状态时，引信中的钢珠卡在内套筒的圆孔内，使击针不能下降。地雷受压时，压盖变形而使引信受到10至30公斤压力。这时，反套筒压缩击针簧，沿内套简下降。外套筒上的窝槽对正钢珠时，钢珠在击针簧的作用下进入窝槽，而释放击针。击针簧驱动击针击发起爆管，使地雷起爆。拉（绊）发引信的原理如下。拉发销受到1 至2.5公斤以上的拉力就被拉出而将击针释放。在击针簧的作用下，击针击发起爆管，使地雷起爆。松发引信多用于诡雷装置（诱雷），其原理如下，把在引信上的重物去掉时，释放板就解除对击针的制动；击针在扭簧作用下旋转，击发火帽，使地雷起爆。

▲ M18A1“阔剑”反步兵地雷的杀伤区域，固定桩可用于固定绊发索

　　近年来，在使用爆炸法为坦克开辟通路或在布雷区爆炸战术核武器的情况下，仍能对坦克可靠作用，出现了复次和多次动作的耐爆引信。另外，除了机械式触发引信以外，机电压发引信、电子断发引信等新型触发引信也有新发展。　　2.非触发引信　　目前，应用较多的非触发引信有磁感应引信、振动引信、红外引信和复合作用的引信。根据引信是否带有辐射源，非触发引信可分为主动式和被动式两种。这种引信发展很快，已在反车底地雷和反侧甲地雷中广泛应用。　　反车底地雷用的磁一振动复合引信是一种被动式非触发引信，其工作原理示于。坦克进入预定地段时，振动敏感装置即可收到坦克行驶时的地面振动信号。这一信号使引信磁散装置的电源接通而开始工作。当坦克驶进地雷最有利的威力范围时，磁敏装置便输出一个信号。此信号经处理后，输给执行装置，起爆电雷管，使地雷爆炸。这种复合引信的优点是电能的消耗少，并有较高的抗干扰性。　　反侧甲地雷激光引信是一种主动式非接触引信，其作用原理是当坦克从引信正面进入引信作用距离内时，引信发射出的激光束被坦克的侧甲反射回来。引信的接收装置接收回波信号并加以处理后输给执行电路，使电雷管起爆。　　有些特种地雷还配用无线电遥控指令的引信，可以控制地雷进入战斗状态、解除战斗状态和起爆。地雷的发展方向地雷发展的方向是：　　1.体积小、重量轻、威力大；　　2.动作可靠，有较高的耐爆能力；　　3.采用全保险型引信，以保证勤务处理和使用时的安全。　　大面积快速机动布设的地雷用引信，除上述外，还要有延期保险和自毁机构，以保证布雷时的安全和友邻部队的机动自由。采用聚能装药的地雷，应尽量使用非触发引信，以发挥装药的最大威力。
