智能电动汽车需要什么样的电子架构，我们和奇点汽车两位工程师聊了聊
当激光雷达、毫米雷达、摄像头等大量传感器加入，推动汽车走向智能化之后，到底需要什么样的底层电子架构？
关于这个问题，汽车供应商巨头德尔福已经用业务分拆进行了回应，业内也早已达成共识：从数据传输协议、智能驾驶系统的冗余性设计到软件框架都需要重新设计，以满足智能汽车的高数据传输量、人机交互以功能及智能驾驶安全性。
而目前来看，将这一理念实践得比较充分的，无疑是重新开辟生产线、从头开发一款新车型、同时又划智能网联为阵营的新创造车势力。
围绕上述命题，在日前的亚洲CES期间，钛媒体与奇点汽车智能系统ADAS及软件平台硬件总监蒋伟宏、ADAS及软件平台高级总监刘瑞祥进行了一番详谈。他们认为，对于整车企业来说，汽车电子化架构改变带来的，并非仅仅是像零部件企业那样进行业务结构调整，还需要车企在产业链条中重新收拢一些曾经流失的控制权。
汽车电子结构的模块化
在传统的汽车电子架构中，车辆的电子电器部件大部分都是以硬线方式连接，或者局部的LIN的连接方式组成。这种方式会增加线束长度和重量，当然也会增加布线工艺和成本。
公开数据显示，目前一辆中高端车的线束系统成本大约550-650美元左右，重量大约60公斤，长度大约5000米，而按照原有电子架构，在智能驾驶时代，需要的线束长度会更长。
对于续航和价格都高度敏感、同时在智能化浪潮中肩负更多数据传输压力的电动汽车来说，简化传统电子架构已经迫在眉睫。因此，在新型电动汽车的正向开发中，借助于芯片、电子元器件等成本下降，整车企业都在以车载以太网和域控制器为核心器件对汽车电子架构进行模块化设计。
特斯拉即将推出的Model Y即是这一设计的集大成者，马斯克曾透露，Model Y会是世界上拥有最短车内线束长度的汽车产品，总长度仅为100米，与特斯拉Model 3 拥有1500米的车内线束长度相比，只有其1/15。
大幅度缩减线束长度，可以降低电线电阻，进而减少能量损耗，对于提升续航将会起到积极的作用。同时，还可以提升装配速度——装100米线比装1500米线可要省事的多。而这也就意味着汽车产能会快速提升，成本也会得到有效改善。

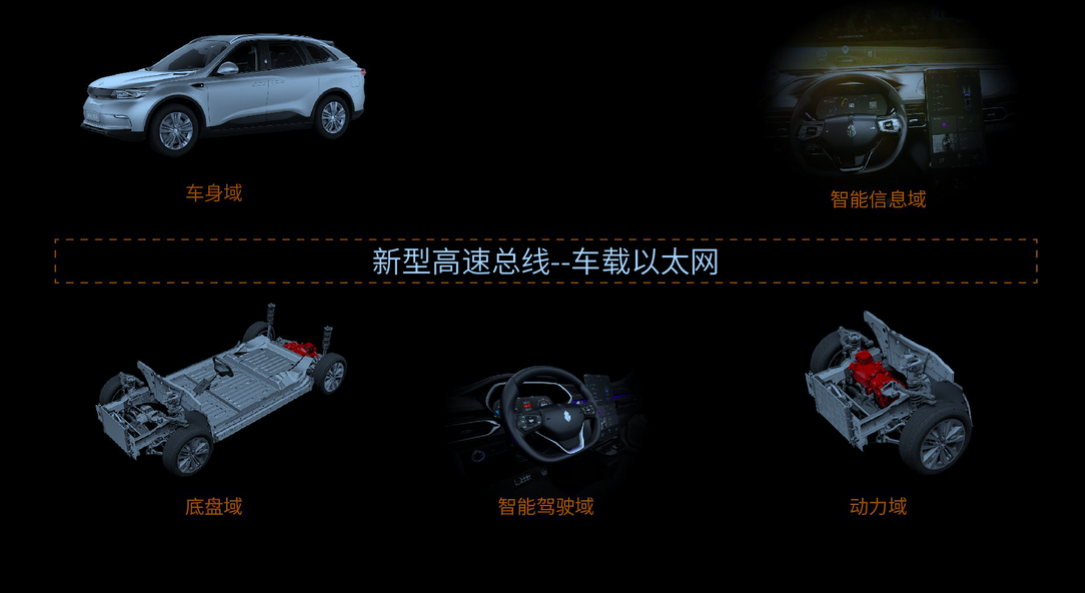

奇点汽车智能系统ADAS总监蒋伟宏未向钛媒体透露其首款量产车型iS6的车内总线长度，但据其介绍，奇点汽车也同样采用了基于域控制器和车载以太网的新型网络拓扑结构，将车内电子架构划分为5个域，分别为：智能驾驶域、智能信息域、车身域、底盘域、动力域。
“这些域划分带来什么样变化呢？多个硬件信号的交汇在整车上，形成盘根错节的网络将不复存在。” 蒋伟宏直言，而对原先网络结构进行取代的“CAN+车载以太网”则组成了双主干网络总线架构。
传统的车身架构中，主要以CAN协议传输数据，其500kb/s的传输速率显然已经限制了未来智能化和数字化汽车的发展。“在你眨一下眼睛的时间里，汽车可能已经完成了15000份数据的交换，到2020年，这一数量将会火速升至10万份。”业内相关工程人士曾向钛媒体表示。
据透露，在奇点汽车“CAN+车载以太网”的双主干网络总线架构中，CAN协议主要负责时效要求更高、数据量小的信息传输，而车载以太网则主要作用于不同的域之间，以实现数据量大的信息互通。
车载以太网的带宽上限可达到100Mb/s甚至更高，能够加快车辆内的信息传输，目前包括上游的恩智浦、博通、Marvell等芯片厂商，以及tier1、整车企业都在合力推动车载以太网的大规模应用。
高传输效率不仅能够支持信息高效互通，还能为汽车未来的硬件和软件升级提供兼容，即车辆只需针对相应硬件和软件进行升级，无需改动车辆的电子架构。
“在后期整个车的网络迭代上，我们可以很轻松通过总线的布置，来做模块化的迭代，而不是做整个电子电气架构的颠覆。” 蒋伟宏说。
基于“CAN+车载以太网”的功能创新
可以在线升级的人机交互系统被认为是未来汽车产品的核心竞争力之一，在大部分新造车势力的座舱中，都提供了数字化仪表盘和基于安卓开发的中控系统。

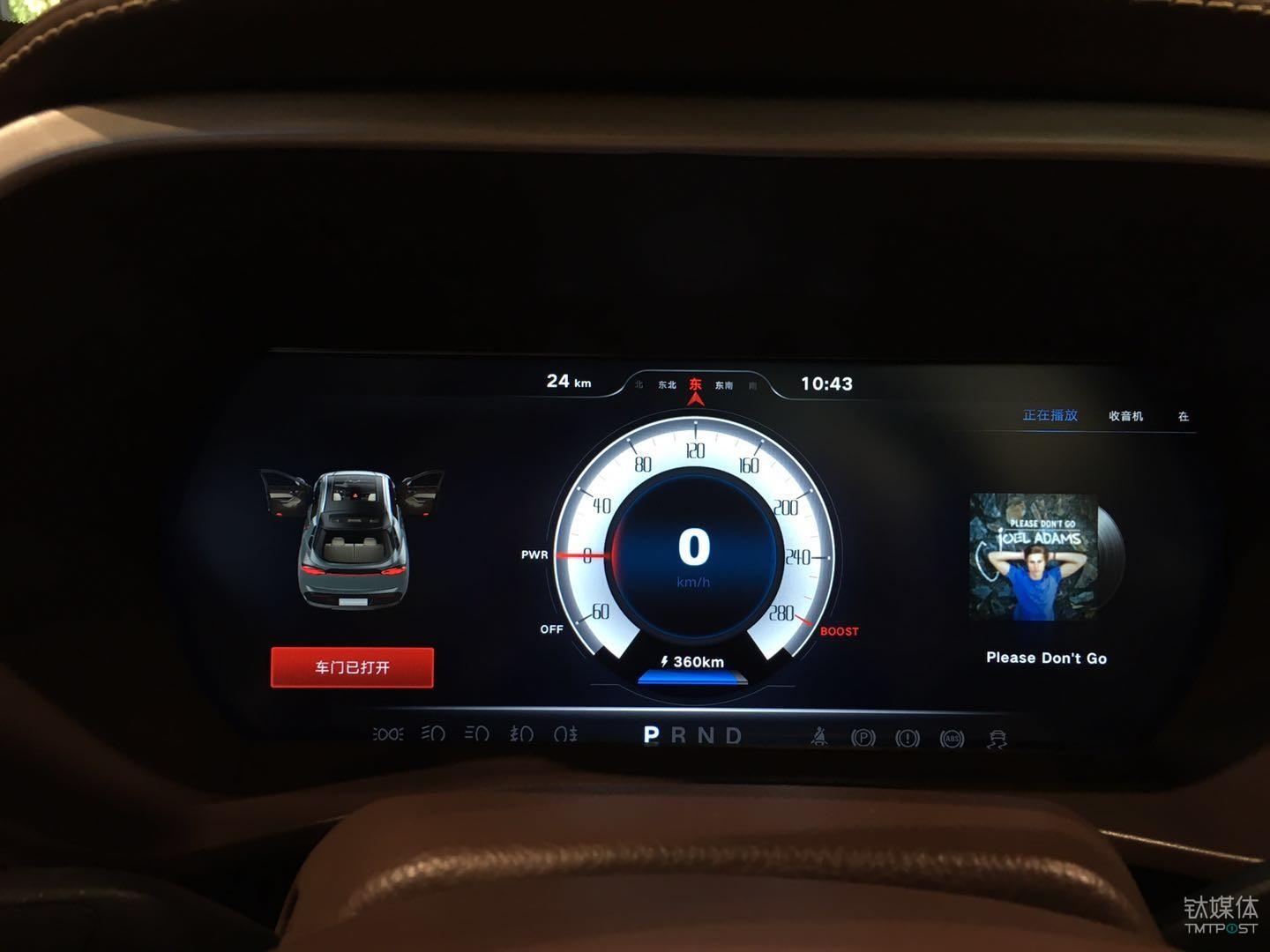

奇点iS6数字仪表盘
数字仪表盘大都基于黑莓的QNX开发而成，需要车企付给黑莓一笔授权费。由于QNX本身是一款实时性和封闭性的操作系统，仪表盘的安全性和运行质量无需用户太过担忧。据蒋伟宏透露，黑莓QNX在仪表盘中的测试数据可以达到百万小时无错，那么基于以开放开源著称的安卓开发而来中控车载系统呢？
“从观点上，我们认为安卓的安全级别在整车里面是相对低的。因此在网络拓扑，以及相关的协议中做了黑白名单的管理。”蒋伟宏直言。
据介绍，奇点汽车的做法是自主研发数字仪表盘，然后通过中控和仪表联动，将更多人机交互的入口权重转移给稳定性得到验证的仪表系统。

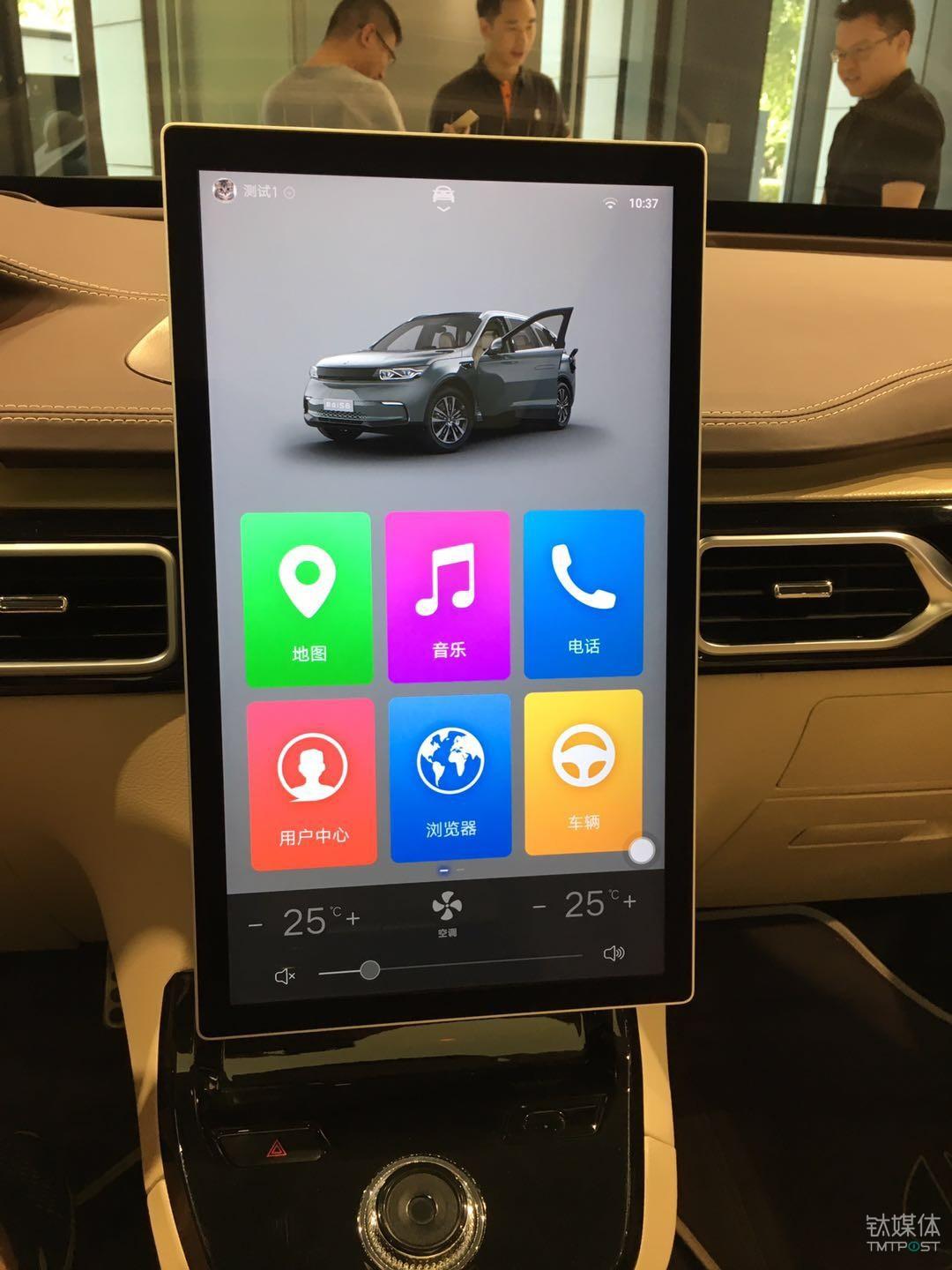

奇点汽车的分离式中控大屏设计
“我们可以把中控做到比较安全，但我们还是认为它是非安全的系统，针对于非安全系统，我们只是让它存在在以太网上，通过防火墙设置，让它变成对整车来说是单行节点。然后通过仪表把对车上的直接控制命令下发，或者包括对整个动力与底盘下发。” 蒋伟宏说。
除了基于“CAN+以太网”架构，对中控和仪表进行产品逻辑梳理，奇点汽车还在车载以太网基础上，配置了720P的360度高清环视系统。这一套车规级以太网摄像头的框架与宝马5系采用的方案类似。
蒋伟宏表示，奇点汽车能够落地这套方案的原因有两个：一，在整个线束里面，线束重量及成本已经比传统的同周期的成本低很多；第二，从带宽上来讲，将来的升级换代，只需要在后端处理器的计算能力上进行提升，不需要对整个架构上做颠覆性的变化。
在奇点汽车上，另一个可以模块化迭代的设计是分离式的中控大屏。“随着软硬件升级，未来只需要用户把中控这块屏换掉就可以了，将来所有升级包括带宽、显示分辨率，已经通过以太网进行了覆盖。” 蒋伟宏说。
智能电动汽车时代，车企不应忽视对数据的控制权
基于车载以太网对于车辆电子架构进行简洁化设计之后，带给车企的另一个加持是，为打造可成长性的智能驾驶架构提供了基础。一切AI计算都是基于数据，而所谓可成长性架构，即对于数据的掌控力体现。
据ADAS及软件平台高级总监刘瑞祥介绍，目前市场上量产的车型中，智能驾驶结构几乎都是分离式的。
“什么是分离式？即并线辅助、自动泊车或者自适应巡航等功能背后的每个零部件，它们之间的交互没有产生数据，同时，每个功能还是不同的供应商。这个车推出时有某功能，一年之后小改款也是这样的功能，车的架构不具备可成长性。” 刘瑞祥说。
据刘瑞祥介绍，奇点汽车在传感器布置上，与传统车商没有太大的差异，而最大的不同是将所有数据都集中到中央控制器。
“由中央控制器做决策规划、数据处理，从而在这里面实现各种智能驾驶的功能，包括自适应巡航、车道保持、自动泊车。”刘瑞祥强调，这样设计最大的好处，就是可以收集所有的数据，“虽然有可能这边毫米波雷达用的是Bosch，超声波用的是其他供应商，没关系，他们的数据都可以到中央控制器。”
据了解，奇点汽车目前已经投入了100多人做控制器的硬件设计。
“所有的功能我们自己掌握，所有的数据自己掌握，就可以保障我们在功能实现上，除了在量产的时候实现ADAS功能，后续还可以随着大规模用户反馈，通过迭代升级实现一些功能。”刘瑞祥表示。
自研仪表盘、中央控制器、中控车载系统乃至车机硬件……在奇点汽车设计中体现出来的，对一系列对电子架构和信息化设计的掌控，于其他新创车企中也已经呈现，零跑汽车甚至提出了自研AI自动驾驶芯片的主张，而蔚来汽车也同样在数字体验系统上于德国、美国等多地投入了研发。
或许，未来的三电系统会逐渐同质化，汽车企业的的核心竞争力将集中到智能化系统当中，而这考验的将是谁先做出了充分布局。（本文首发钛媒体，作者/李勤）
更多精彩内容，关注钛媒体微信号（ID：taimeiti），或者下载钛媒体App
汽车软件和电子架构未来将如何发展？
随着智能互联、自动驾驶、电动汽车及共享出行的发展，软件、计算能力和先进传感器正逐渐取代发动机的统治地位。与此同时，这些电子系统的复杂性也在提高。以当今汽车包含的软件代码行数（SLOC）为例，2010年，主流车型的SLOC约为1000万行；到2016年达到1.5亿行左右。复杂性正如滚雪球般越来越高，不可避免地导致了与软件相关的若干严重质量问题：这在近期若干起大规模车辆召回事件中屡有耳闻。
解决迫在眉睫的行业隐忧

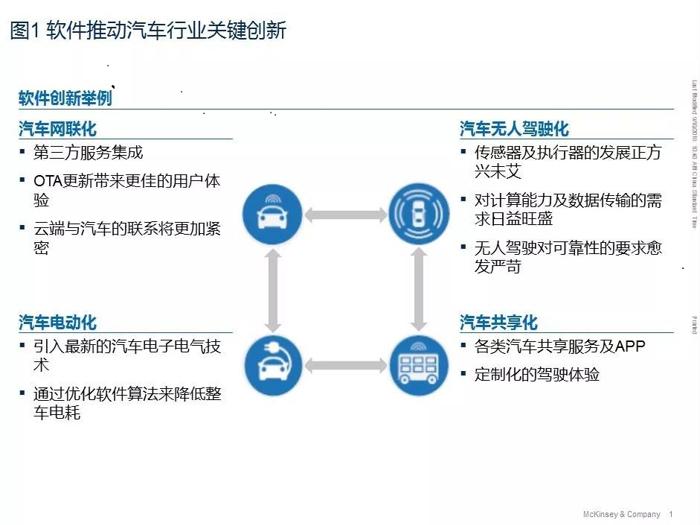

当前，软件在D级车（或大型乘用车）的整车价值中占10%左右，预计将以每年11%的速度增长，到2030年将占整车内容的30%。数字化汽车价值链上的所有企业均在尝试从软件和电子技术带来的创新中获利（见图1）。软件公司和其他数字技术企业正从目前的二、三级供应商逐步成为整车企业的一级供应商。他们超越了功能和应用程序（APP）的范围，进一步涉足操作系统，加深在汽车“技术栈”中的参与度。同时，传统的汽车电子系统一级供应商正在大胆进入IT巨头所在的功能与应用程序领域。豪华品牌车企则正进入操作系统、硬件简化、信号处理等更底层的技术领域，以期从根本上确保其技术优势和独特性。
这些战略举措的结果之一是车辆架构将变为以通用运算平台为基础的，面向服务的架构（SOA）。开发者将得以添加新的智能互联解决方案、APP、人工智能元素、高级分析工具和操作系统等。差异化（或独特性）将不再仅仅停留于传统的车辆硬件方面，而更多地通过由软件和先进电子技术赋能的用户交互界面和体验层面来体现。

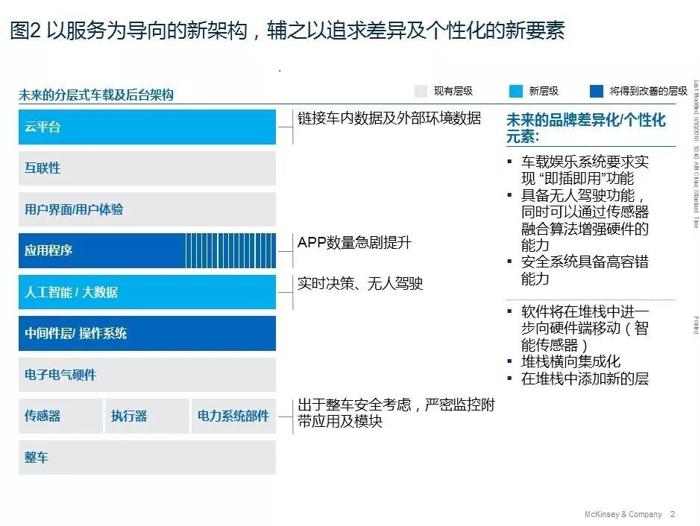

未来的汽车将成为搭载全新差异化元素的平台（见图2）。这些差异化元素可能包括最新的车载娱乐系统、自动驾驶和智能安全等以“高容错性”为根本的功能。软件将通过智能传感器与硬件整合，进一步深入数字堆栈。堆栈之间将完成水平整合，并添加新层，从而将整体结构转化为SOA。
最终，全新的软件和电子架构将催生多个改变游戏规则的趋势，提升复杂性和相互依赖程度。例如，新的智能传感器和应用将驱动车辆数据“爆发式增长”；相关产业链上下游企业若想维持竞争力，就必须高效处理和分析这些数据。模块化的SOA和OTA更新对大型复杂软件的维护至关重要，并催生可满足车主最新需求的商业模式。由于第三方APP开发者将越来越多，车载娱乐系统将越来越应用程序化，甚至高级驾驶辅助系统（ADAS）也会在一定程度上APP化。对数据安全的关注将逐渐从纯粹的权限控制策略转变为综合性安全概念，以达到预测、避免、检测和防御网络攻击的目的。
汽车电子电气架构未来走向的十大假设
通向未来技术和商业模式之路远未明晰。我们就此提出了十大假设。
趋势1：电控单元（ECU）的整合程度将提升
汽车行业将转为整合的ECU架构，这在高级辅助驾驶系统（ADAS）和高度自动驾驶（HAD）功能上尤为必要，而其他车辆功能则仍可能保持较高程度的去中心化。
随着自动驾驶的发展，软件功能虚拟化和硬件简化的重要意义将进一步提升，而这可能以几种形式成为现实。一是将硬件整合到针对不同时延性和可靠性要求的堆栈中；二是一个冗余的“超级计算机”将取代ECU的地位；三是彻底放弃控制单元的概念，转而采用智能节点计算网络。
趋势2：特定硬件使用堆栈数量将受到限制。下列四个堆栈会成为今后五到十年内新一代汽车的基础：
时间驱动栈。控制器直接与传感器或执行器相连，而系统则需要支持严格的实时要求和低延迟时间；资源调度将基于时间。该堆栈包括达到最高汽车安全完整性等级的系统，例如经典的汽车开放系统架构（AUTOSAR）。
事件-时间驱动堆栈。这一混合堆栈能将诸多高性能安全应用结合在一起，例如ADAS及HAD。操作系统将应用程序和外设分隔；应用程序则根据时间进行调用。在应用程序内部，资源调度可以根据时间或优先等级决定。运行环境将确保关键的安全应用与车内其他应用程序分隔并独立运行。目前这一概念的示例是自适应AUTOSAR。
事件驱动堆栈。该堆栈以对安全等级要求较低的资讯娱乐系统为中心。这些应用程序与外设清晰地分隔开来，资源调度将遵循最优化原则或基于事件。该堆栈包含允许用户与车辆交互的常用可视功能，如安卓、汽车等级Linux、GENIVI和QNX。
云堆栈。该堆栈协调车辆外界对车辆数据及功能的访问，并负责通信、安全、以及应用程序认证。该堆栈还须建立一个预定义的车辆界面，包括远程诊断。
趋势3：扩展的中间层将使应用程序从硬件中抽象化
随着车辆逐渐演变成移动运算平台，中间件(middleware)将实现车辆重新配置，以及相关软件的安装和升级。当前ECU内部的中间件只是负责跨ECU间的通信。新一代车辆则与此不同，中间件将是域控制器与功能访问之间的连接。中间层在ECU硬件之上运作，并推动抽象化和虚拟化、SOA以及分布式运算。
趋势4：车载传感器数量将飞速增加

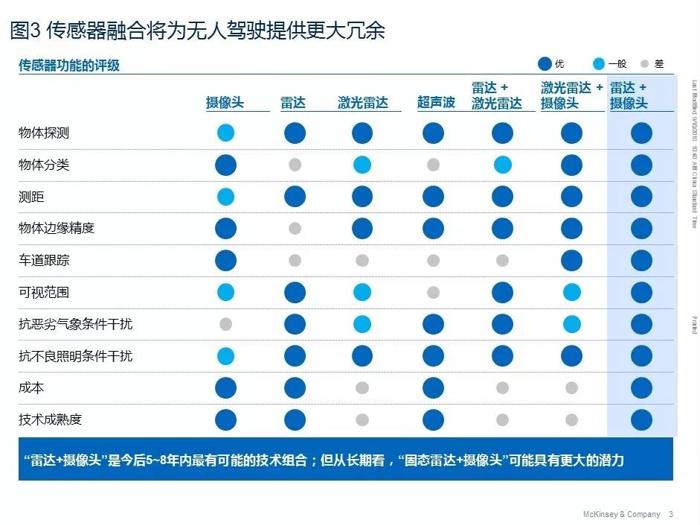

在今后两到三代汽车产品上，整车企业将安装多个具备相似功能的传感器，来确保车辆具有充足的安全冗余。长期看来，行业将开发更完善的传感器解决方案来减少传感器数量和成本。
长远来看，对于车辆传感器数量，可能会出现不同的发展情景——增加、稳定不变或是下降。哪个情景最终会发生将取决于监管政策、技术成熟度以及在不同用途下使用多个传感器的能力。举例来说，监管部门可能要求更加密切地监控司机身体状况，从而增加传感器的应用。然而，一味增加，或者数量维持不变，都不利于成本控制。所以减少传感器数量的动力将会较为充足。未来的高级算法与机器学习可增强传感器性能和可靠程度，再辅之更加强大的传感器技术，传感器冗余将有望减少。
趋势5：传感器将更加智能
集成化的智能传感器将被用来管理HAD所需的大量数据。传感器融合和3D定位等高级功能将在中心化运算平台上进行，预处理、筛选和快速反应则很可能直接在传感器内完成。据估算，一辆自动驾驶汽车每小时产生的数据量将达4TB，因此，传感器将需要完成部分传统由ECU完成的工作。为确保正确运转，新一代传感器清洁系统，例如除冰除尘等，将尤为必要。
趋势6：全电力和数据网络冗余将变得至关重要
对可靠性要求较高的安全类关键应用，将利用整个冗余圈来完成所有对安全行驶至关重要的工作，如数据传输和电力供应等。电动汽车、中央计算机和高耗能分散式计算网络都会需要具备冗余性的新型能源管理网络。线控转向和其他HAD功能所需的高容错性同样需要冗余系统设计。这一切尚难以在目前的故障保护监控应用架构上完成，仍有待进一步突破。
趋势7：“汽车以太网”势不可当将成为整车支柱
数据量的提升、HAD的冗余要求、互联环境下的安全保障，以及跨行业标准协议的需求很有可能催生汽车以太网，并使其成为冗余中央数据总线的关键助推因素。以太网解决方案可以实现跨域通信，并通过添加以太网扩展，例如音-视频桥接（AVB）和时间敏感网络（TSN）等，来满足实时性要求。
本地互联网络、控制器区域网络等传统网络将继续在车辆上运用，但仅用于封闭式的低级网络，如传感器和执行器等。FlexRay和MOST等技术有可能被汽车以太网及其扩展（如AVB、TSN等）取代。
趋势8：整车企业会严控与功能安全及HAD相关的数据互连，但将为第三方访问数据开放接口
发送与接收安全关键数据的中央互联网关将始终直接且仅连接到整车企业的后台，第三方会被允许进行数据访问（被监管法规排除的场景除外）。然而，在车辆APP化的推动下，资讯娱乐系统的新兴开放接口将允许内容和应用程序供应商加载内容，而整车企业将尽可能严格地保持各自的标准。
目前的车载诊断端口将被互联通讯方案取代。通过接入整车物理端口来读取车辆数据不再必要，登陆车企后台即可。车企将在其后台开放若干数据接口，以满足若干特定场景的需求，如失窃车辆轨迹追踪或个性化保险等。
趋势9：汽车将在云端结合车内及车外信息
虽然非车企以外的企业参与程度仍取决于监管法规，非敏感数据（即非隐私或安全相关数据）仍然有望更多地在云端进行处理。随着数据量的增长，大数据分析将被越来越多地应用于数据处理，并将基于数据处理结果制定相应的行动方案。基于数据的自动驾驶的应用及其他各项数字化创新将依赖于不同企业之间的数据共享。当然现在仍然不清楚不同企业间的数据共享将如何实现、由谁实现，但主要的传统供应商和技术企业已经开始建立有能力处理此种海量数据的集成化平台。
趋势10：汽车将应用双向通信的可更新部件
通过车载测试系统，汽车可以实现自动检查功能和集成更新，从而推动生命周期管理，以及增强或解锁产品的售后功能。所有ECU都会与传感器和执行器交换数据，并检索数据包来支持创新性用例，如基于车辆参数的路线计算。
OTA更新是HAD的前提条件，它还将有助于开发新功能、确保网络安全，并使车企得以更快部署功能与软件。事实上，正是OTA推动了本文提及的多项整车架构上的重大变革。
为实现类似智能手机那样的升级性，汽车行业须克服限制性的经销合同、监管要求和安全与隐私问题等诸多挑战。整车企业将与该领域的技术供应商密切合作，在OTA平台上实现车队标准化。
车辆将在全寿命周期内获取功能性及安全性升级。监管部门可能强制要求软件维护，来确保车辆设计的安全完整性。更新和维护软件的责任将在车辆维护与运行领域催生新业务模式。
评估汽车软件和电子架构的未来影响
软件和电子架构在未来面临的颠覆性趋势同样不可小觑。诸多战略性举措可能就此催生：车企可以组建行业联盟来实现车辆架构标准化，IT巨头可以引入车载云平台，出行方案供应商可以开发开源车辆堆栈和软件功能，车企也可引入更加先进的互联车辆和自动驾驶车辆。
对于传统整车企业而言，从以硬件为中心转为以软件为导向，以服务为主导的挑战更为艰巨。我们在此提出五条战略建议：
将车辆与车辆功能的开发周期分离。整车厂和一级供应商须从技术和组织的角度，明确如何在车辆开发周期之外，进行整车功能的开发、供应及部署。考虑到目前的车辆开发周期，整车企业须找到管理软件创新的方式，还 应思考如何为现有车辆制定加装和升级方案（例如计算单元）。
为软件和电子技术开发制定附加值目标。整车企业必须找到自身能建立控制点的差异化功能，因为清晰定义软件和电子技术开发的附加值目标意义重大。同样重要的是，明确哪些领域可能被“同质化”，或者有哪些课题只能由合作伙伴提供。
为软件贴上清晰的价格标签。软件与硬件的分离意味着整车企业需要重新思考单独购买软件的内部流程和机制。除了传统方法外，还须分析如何将软件开发中的敏捷方法在采购流程中得到充分利用。在这个问题上，供应商（一级、二级和三级）也扮演了关键角色。
围绕新电子架构设计具体的组织结构（包括相关后台）。在改变内部流程来交付和销售高级电子技术和软件之余，企业还应思考如何为与车辆相关的电子技术课题建立相应的组织结构。 分层式的新架构需要打破现有的垂直化体系，引入全新的水平化组织单元。另外，企业还须培养内部软件和电子开发团队的专有能力和技能。
将汽车功能商品化并以此为基础设计商业方案。企业必须分析哪些功能可以为未来架构带来真实收益，从而实现变现，由此可以为软件和电子系统的销售开发新的业务模式，无论其是产品、服务或某种全新概念。
中国将成为汽车软件及电子产业发展的新高地
中国的整车行业在过去几年取得了有目共睹的巨大发展。国产汽车行业的进展不仅体现在传统能源汽车的研发及制造上，也同时体现在了诸如汽车电动化、共享化、互联网化、无人驾驶化等所谓“新四化”上。国产汽车软件及电子的发展，也会借此东风，不断取得新发展。
在上文述及的十大趋势中，我们看到在一些中国领先汽车企业身上也有所体现。
趋势1（ECU整合）：比亚迪近期宣布在最新的e平台上实现仪表、空调、音响、智能钥匙等控制模块10合1，使整车控制模块线束大幅减少，降低模块故障率以及提升生产装配效率。
趋势7（汽车以太网）：上汽集团最近推出了基于全新电子电气架构的电动车平台——Double E架构，核心亮点之一是采用了支持海量数据极速传输的以太网技术。
趋势8（整车厂商开放数据接口）：比亚迪于近期上线了汽车智慧开放平台，并通过该平台将车内信号封装为数百个API。开放的API内容涵盖车身、行驶数据、车速、全景、空调、雷达、充电设备等18类数据。
趋势9（云端数据处理）：阿里巴巴推出的AliOS智联网汽车解决方案，其一大亮点是充分发挥了阿里云在云计算、大数据和人工智能的优势，借助阿里巴巴的生态能力，赋能合作伙伴更好探索“数据x智能”驱动的新型业务模式。
趋势10（OTA）：上汽与阿里巴巴合作的斑马智行在2017年底/2018年初完成对近40万台荣威/MG品牌乘用车的OTA升级，受到了业内极大关注，堪称是智能汽车在华发展的标志性事件之一。
汽车软件和电子系统的新时代已经开启。此前业内奉为圭臬的业务模式、客户需求和竞争格局都将发生剧变。我们对即将产生的产值和利润持乐观态度。但若想从变革中获益，汽车行业的所有参与者均应根据全新的环境，重新思考和谨慎定位（或再定位）自身的价值主张。
