PWM调速散热风扇的优势及其应用范围
在现代电子设备的运行过程中，散热问题一直是工程师们需要重点关注的领域。随着技术的不断进步，散热风扇作为关键组件，其性能与效率直接影响到整个系统的稳定性和寿命。
PWM是一种模拟电路数字控制技术，它通过改变脉冲信号的占空比(即高电平时间占整个周期时间的比例)来模拟电压或电流的变化，进而实现对目标设备的控制。在散热风扇的应用中，PWM技术允许风扇电机根据实际需求调整转速，实现动态、精确的散热效果。
PWM调速散热风扇的优势
高效节能：而PWM调速散热风扇通过直接控制电机的供电时间，保持电机在高效率区域运行，即便在低速状态下也能保持较高的能效比，从而实现节能降耗。
精准控制：PWM技术使得风扇转速的调节更加细腻、精确。通过调整PWM信号的占空比，可以实现风扇转速的连续、平滑调节，满足不同应用场景下的散热需求。
低噪音：在低负载或低温环境下，PWM调速风扇可以降低转速，从而减少空气动力噪音和机械噪音。这种按需调节的方式不仅提高了用户的舒适度，还延长了风扇的使用寿命。
智能化管理：现代计算机系统通常配备有智能温度控制系统，PWM调速风扇能够与之完美兼容，根据系统温度实时调整转速，实现智能化的散热管理。这不仅提高了系统的响应速度，还增强了系统的稳定性和可靠性。
PWM调速散热风扇广泛应用于各种需要高效散热的电子设备中，包括但不限于：
个人电脑与工作站：随着处理器性能的不断提升，散热需求也日益增加。PWM调速风扇能够根据CPU和GPU的实时负载调整转速，确保系统稳定运行。
数据中心与服务器：数据中心和服务器机房内设备密集，散热问题尤为突出。PWM调速风扇的精准控制和高效节能特性，有助于降低整体能耗，提高机房的散热效率。
工业自动化设备：在工业自动化领域，设备往往需要在恶劣环境下长时间运行。PWM调速风扇的耐用性和精准控制，能够有效保障设备的稳定运行和延长使用寿命。
以上就是关于“PWM调速散热风扇的优势及其应用范围”的具体介绍，上海辉盈可根据客户不同需求定制散热产品。如有相关需求，可联系辉盈散热风机供应厂家。
海韵MagFlow 1225 PWM风扇评测：磁吸拼接，走线便利的装机选择
风扇作为机箱内的传统配件，主要负责将机箱内的热空气排出，除了在风量、风压等性能指标上不断提高，也在外观设计、灯光效果、安装方式等方面进行创新。风扇在做好散热本职工作的同时，也逐渐成为机箱内的一个用于展示的组件。许多厂商推出了不同外观、风格、特色的风扇，前段时间海韵也推出MagFlow 1225 PWM风扇，主打安装便利。
从命名出发，可以发现海韵MagFlow 1225 PWM风扇的一些特点，“PWM”特别好理解，指风扇支持PWM调速；“MagFlow”直译过来是磁流的意思，应该是指这款风扇与磁力有关，实际上这款风扇的最大的特点就是采用了磁吸式拼接设计，多个风扇可以很方便地拼接在一起，并通过一条线材供电。
产品包装与外观

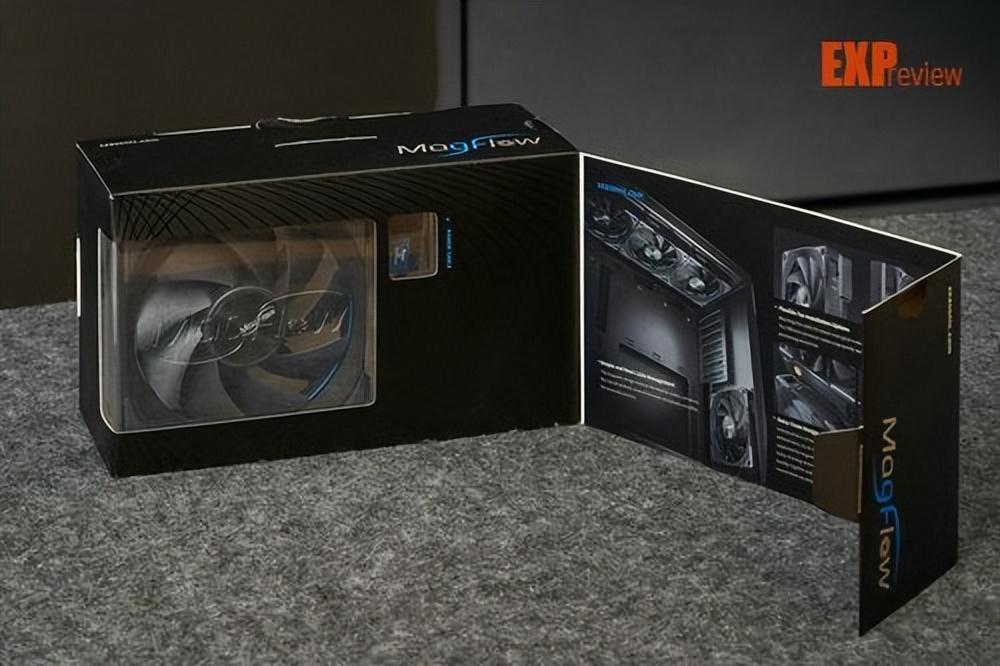

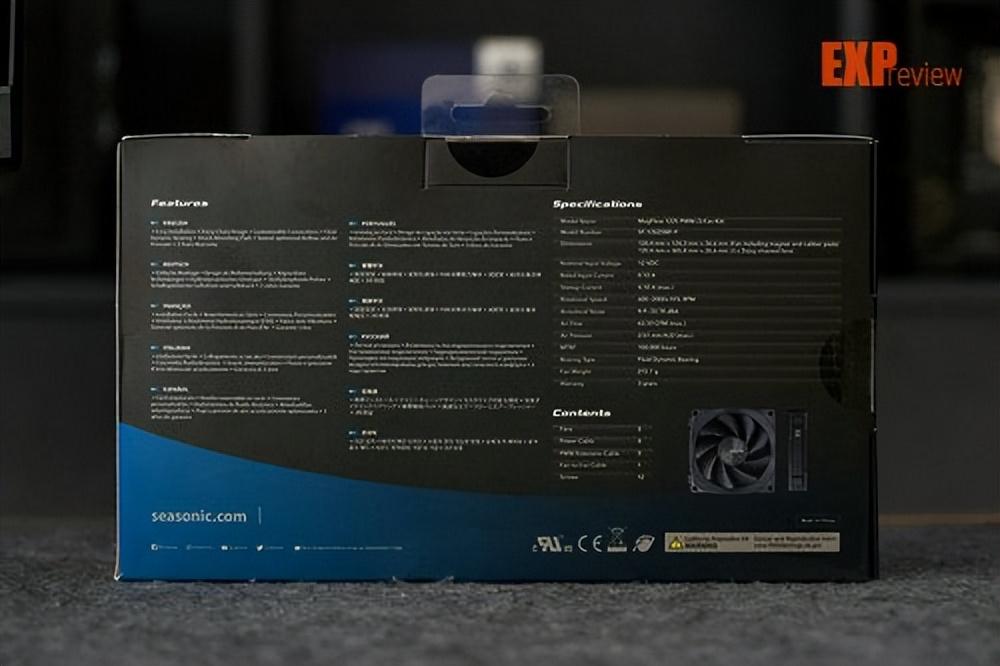

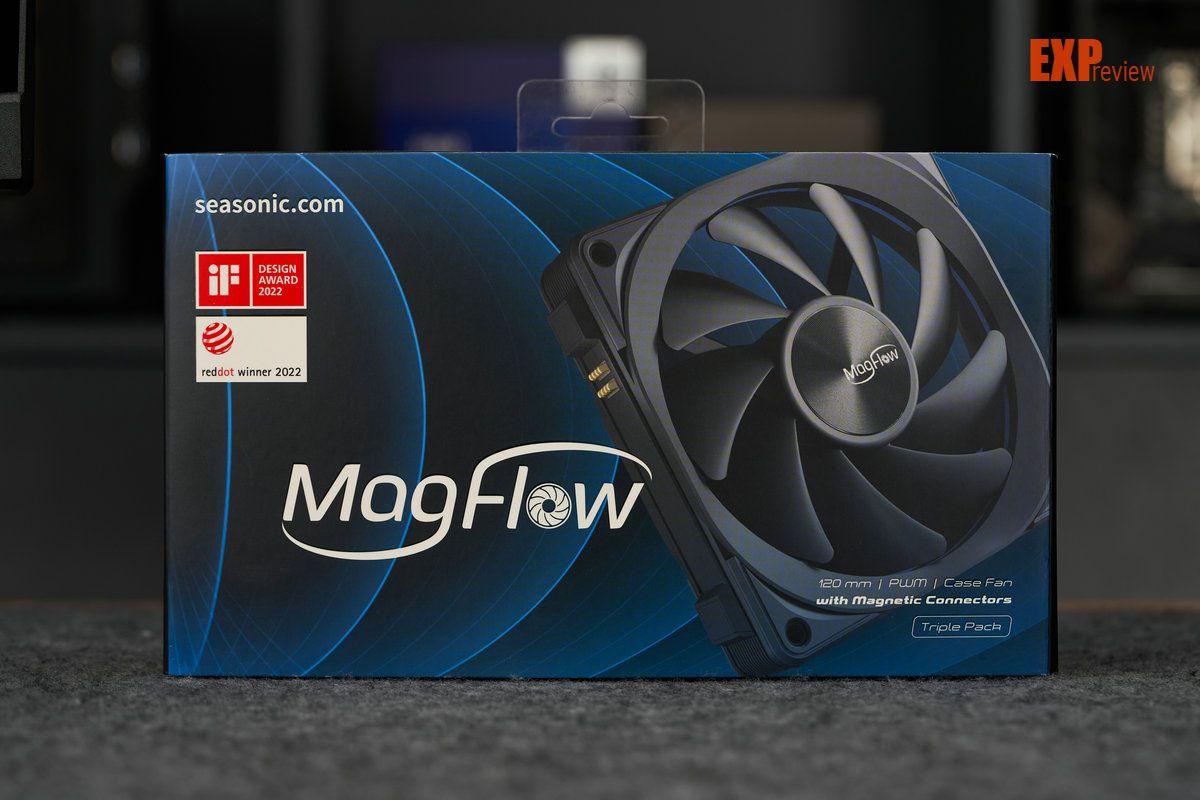

最先吸引目光的是包装左上角的两抹红色，这里印着红点奖与iF设计大奖标识，这也证明了海韵MagFLow 1225 PWM风扇在外观方面设计用心。正面其余地方印有风扇实物图与产品名称。风扇包装盒有一个特别的设计，无需取出风扇，从包装左侧像翻书一样打开侧页，可以看到直接看到风扇与可拆卸式PWM线材，右侧则是印有一些风扇特点。包装背面印有多国语言的产品特点介绍与详细参数。

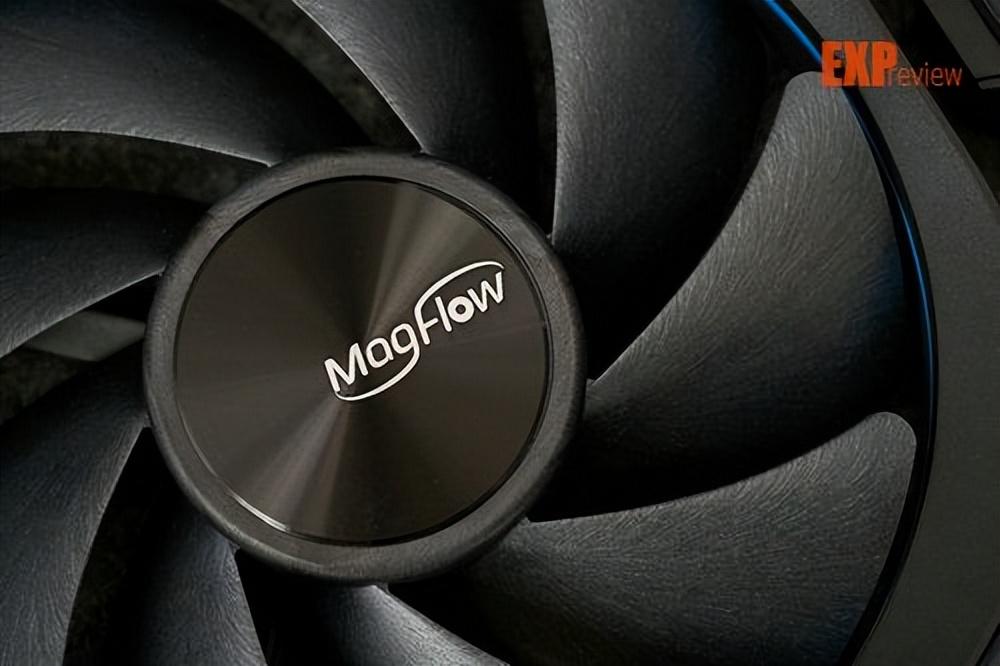

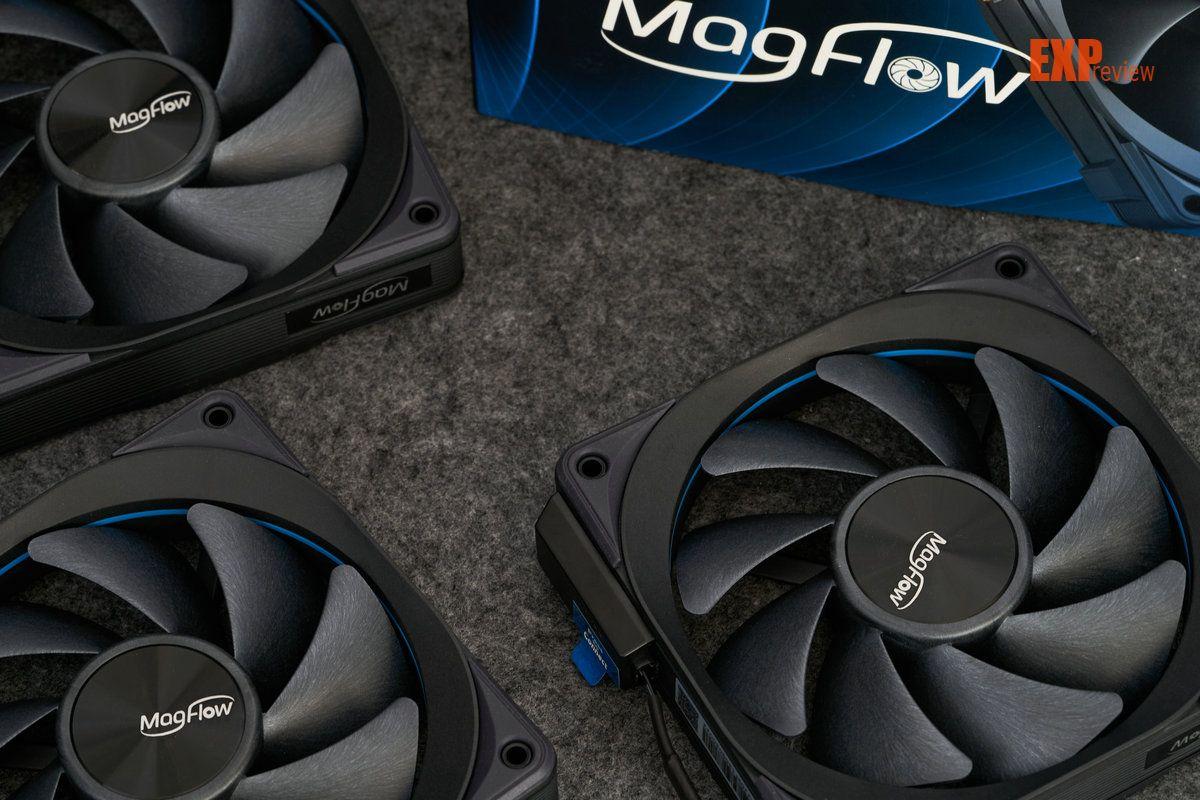

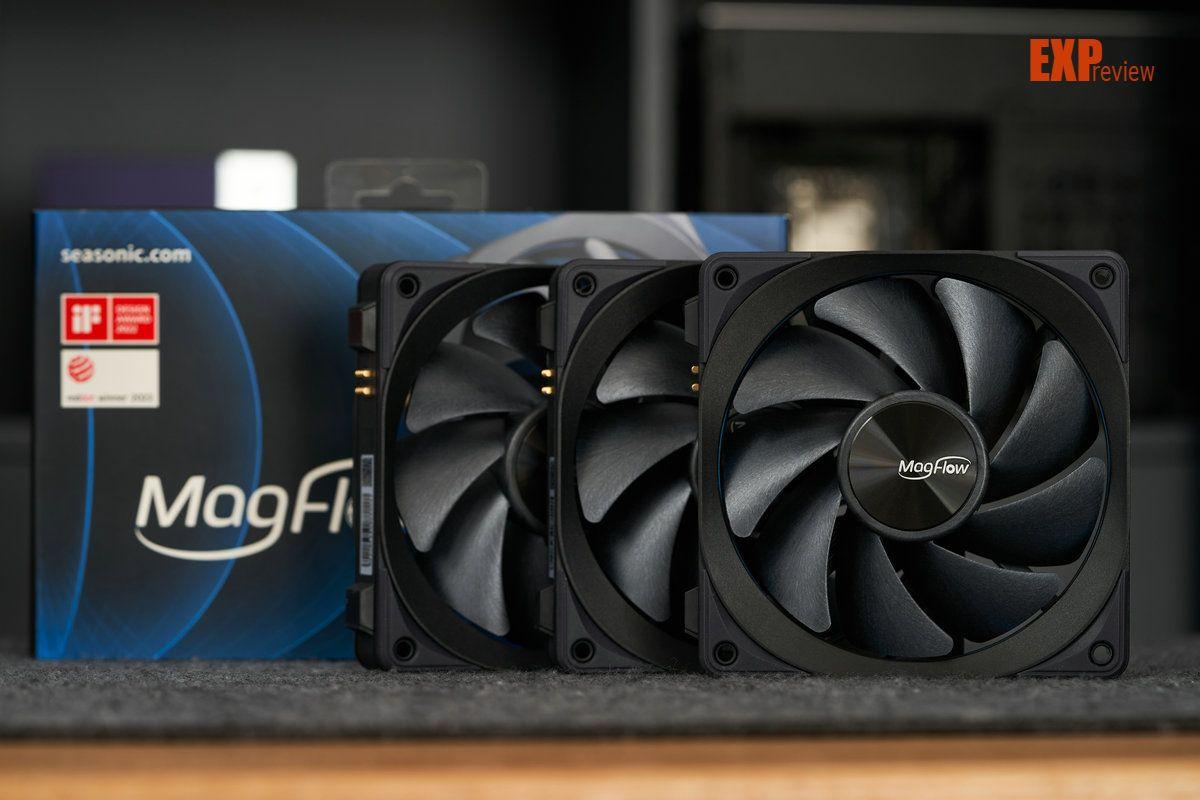

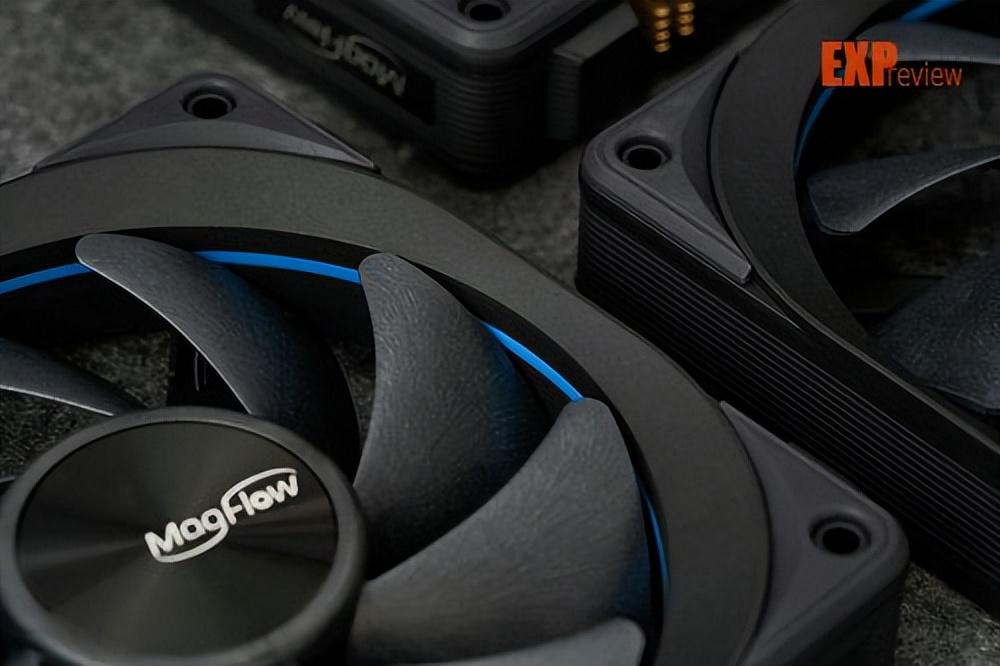

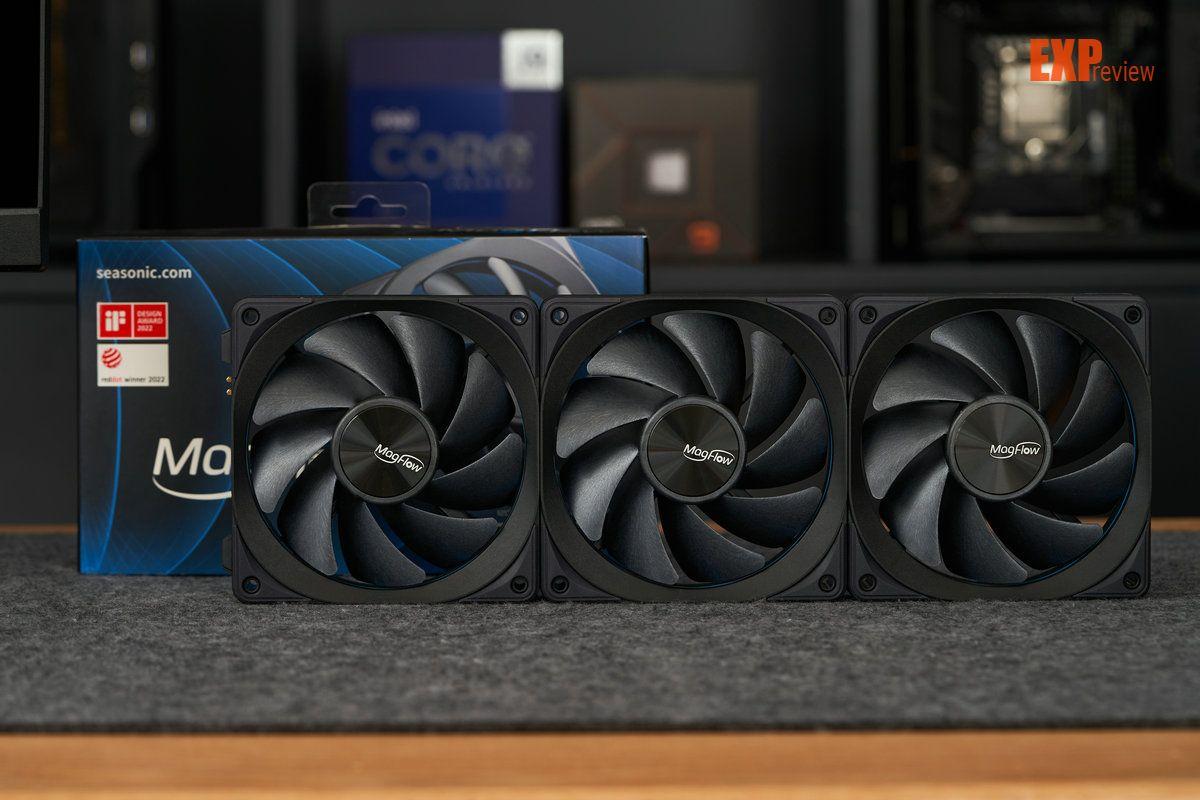

海韵MagFlow 1225 PWM风扇外观属于低调内敛型，整体为灰黑色，从侧面更容易发现扇框有一圈蓝色装饰带，轴承处采用同心圆设计，从不同角度观察，光线反射角度也不同。

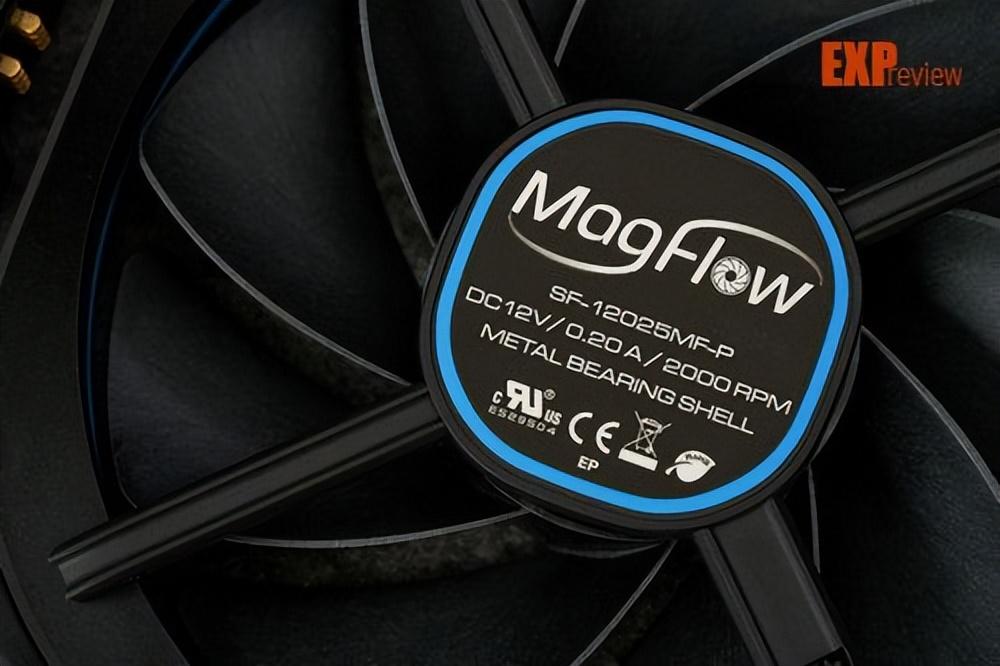

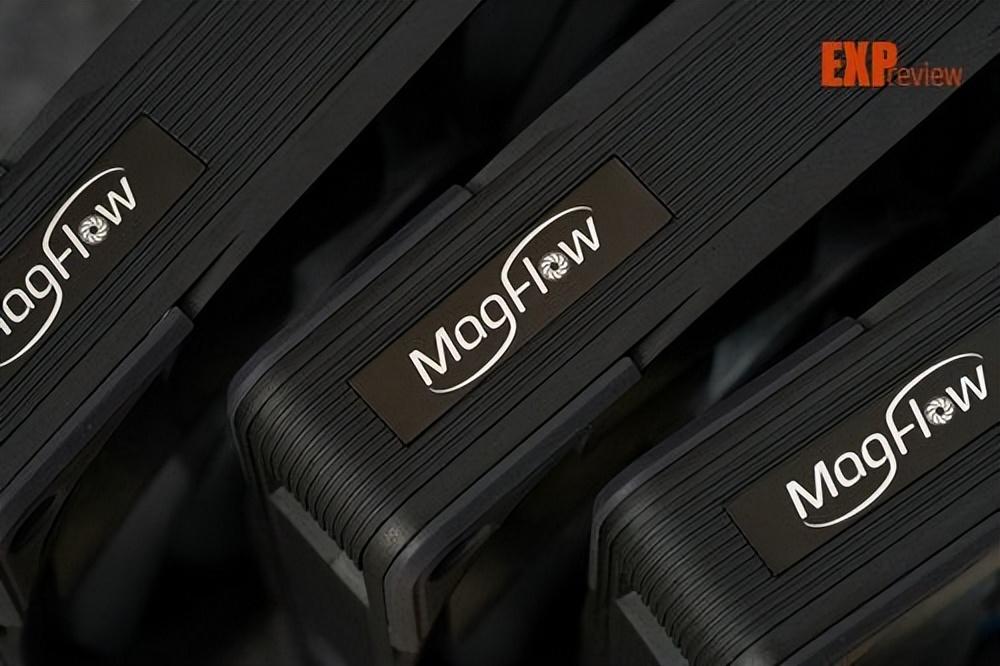

风扇背面轴承处印有产品名、额定电压、电流、转速等信息。风扇上下两边框处还有“MagFlow”标识，侧面也有条纹设计，观感并不会太单调，摸起来有凹凸感，拿起时也能起到一定的防滑效果。

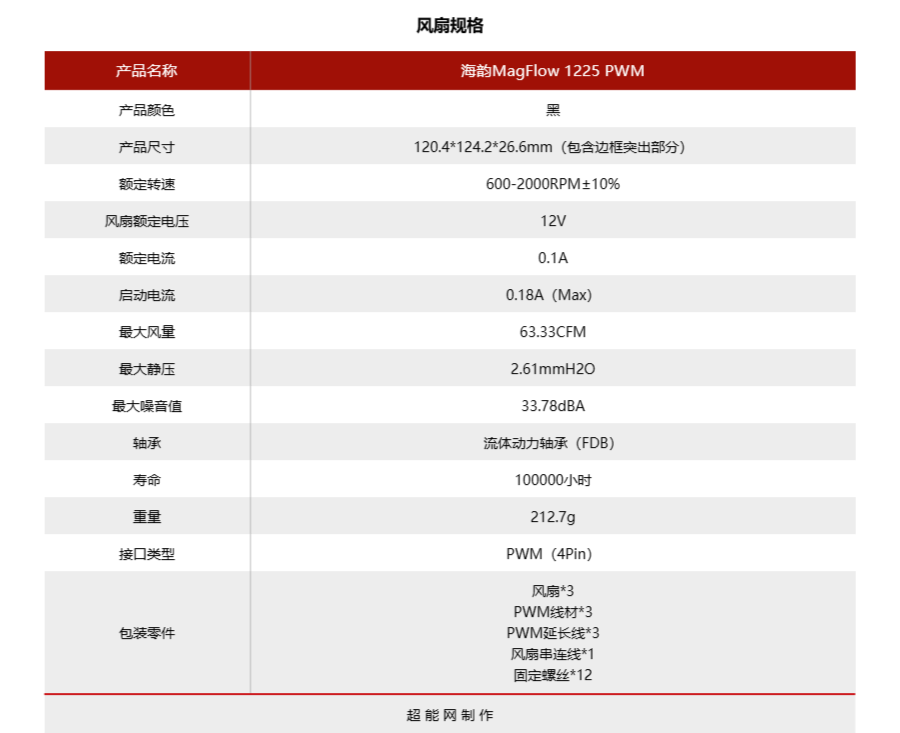

海韵MagFlow 1225 PWM风扇尺寸为120.4x124.2x26.6mm（包含边框突出部分），重212.7g，采用流体动力轴承（FDB），为九扇叶设计，支持PWM调速，额定转速为2000±10% RPM，最大风量为63.33 CFM，最大静压为2.61mmH2O，噪音值为33.78dBA。

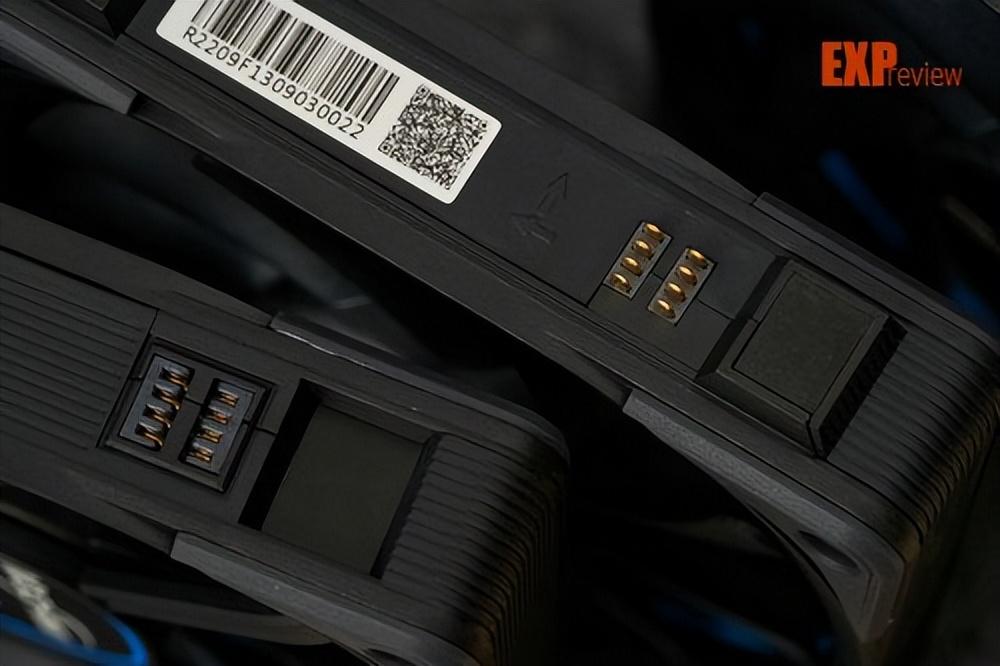

海韵MagFlow 1225 PWM风扇并不支持RGB灯效，但在其他方面下了功能，其最大特点是支持多把风扇支持磁吸式拼接安装。风扇右侧有两个磁吸凸出设计，对应右侧有两个凹陷，将两把风扇的左右两侧对齐，磁力会将两把风扇自动拼接。

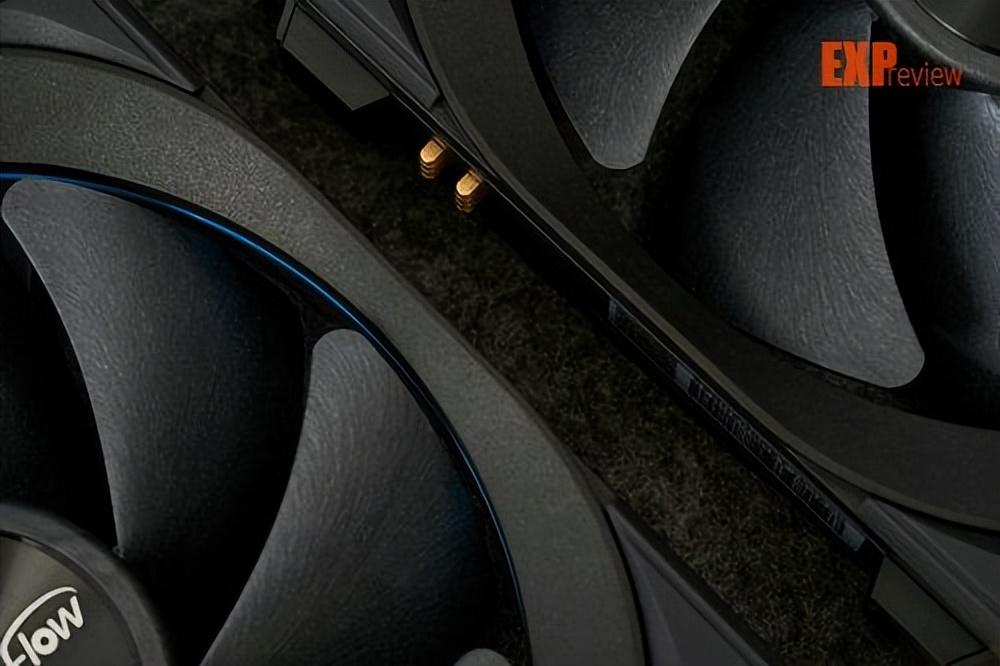

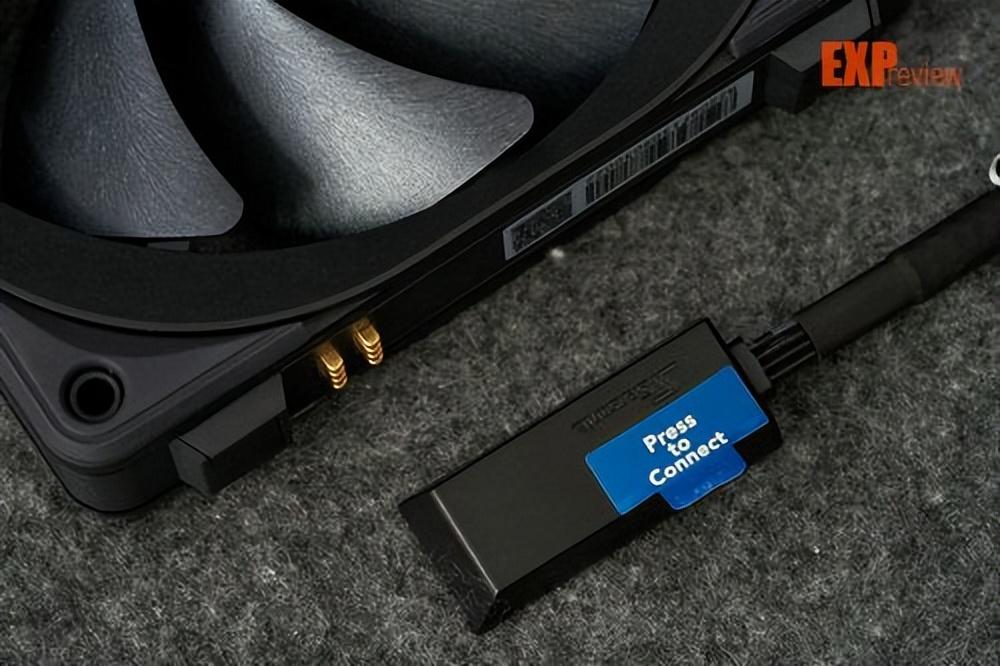

金属触点除了用来连接另一个风扇，也可连接四针PWM线材。线材与风扇同样采用磁吸方式连接，线材对准触点后还要稍用力按一下才算安装完成。

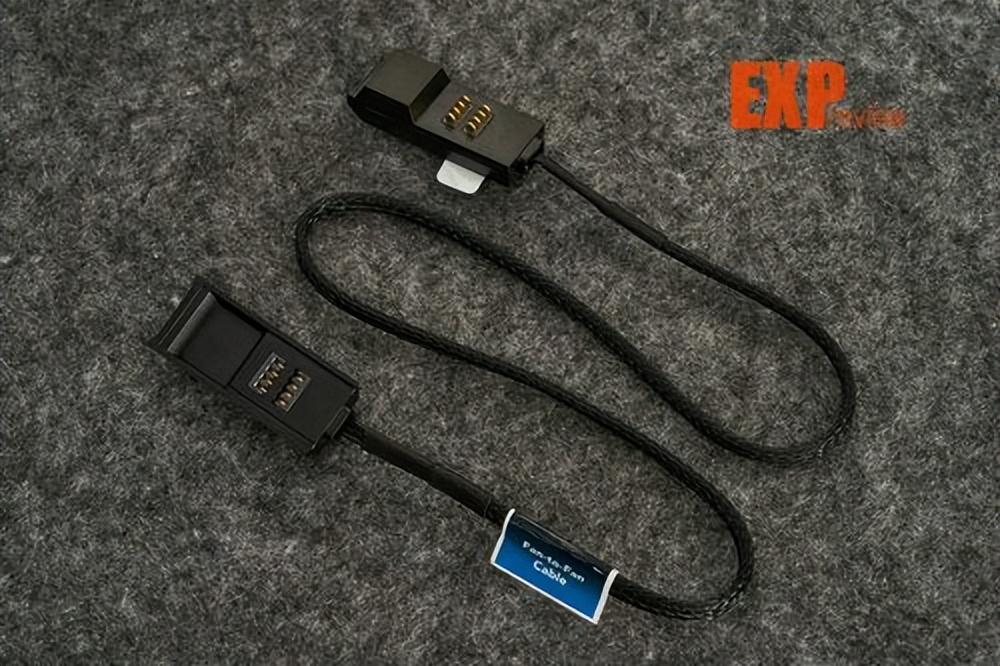

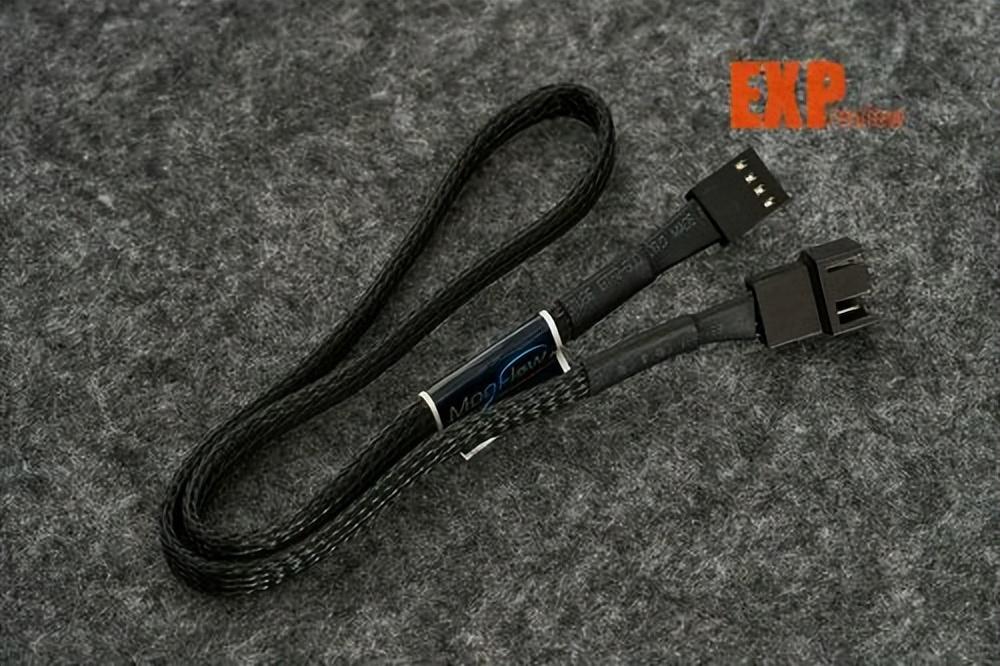

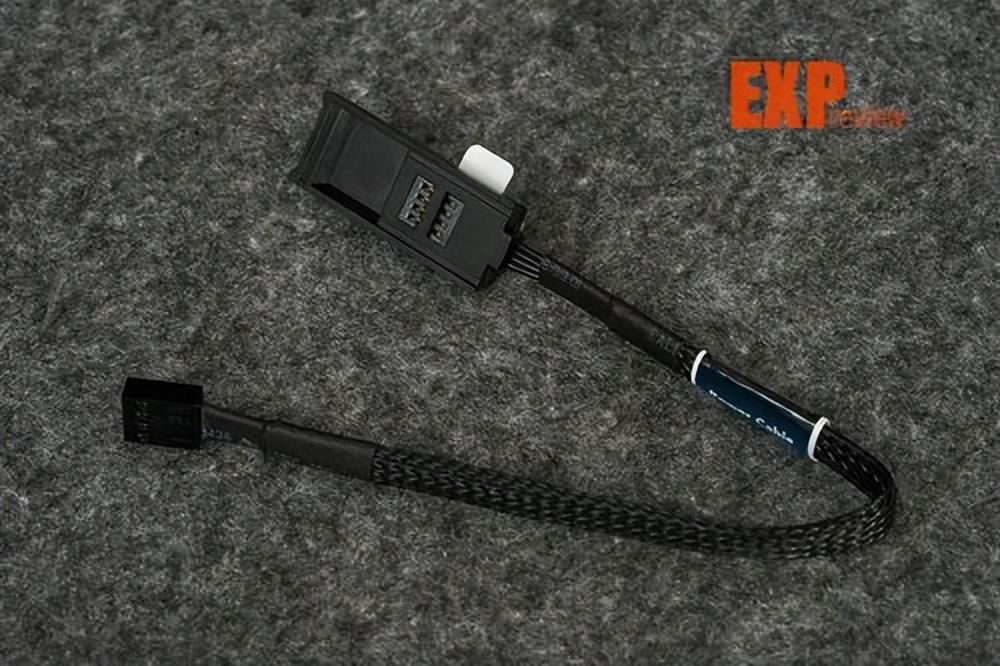

由于PWM线材比较短，风扇附赠了延长线，方便用户将风扇连接至主板或HUB。风扇还附赠了串连线，可将不同位置的风扇连接在一起，使用单根PWM线材进行供电。需要注意的是，单个风扇额定电流为0.1A，启动电流会大于这个数值，如果主板单个PWM接口连接的风扇数量过多，可能会超过接口的额定电流。

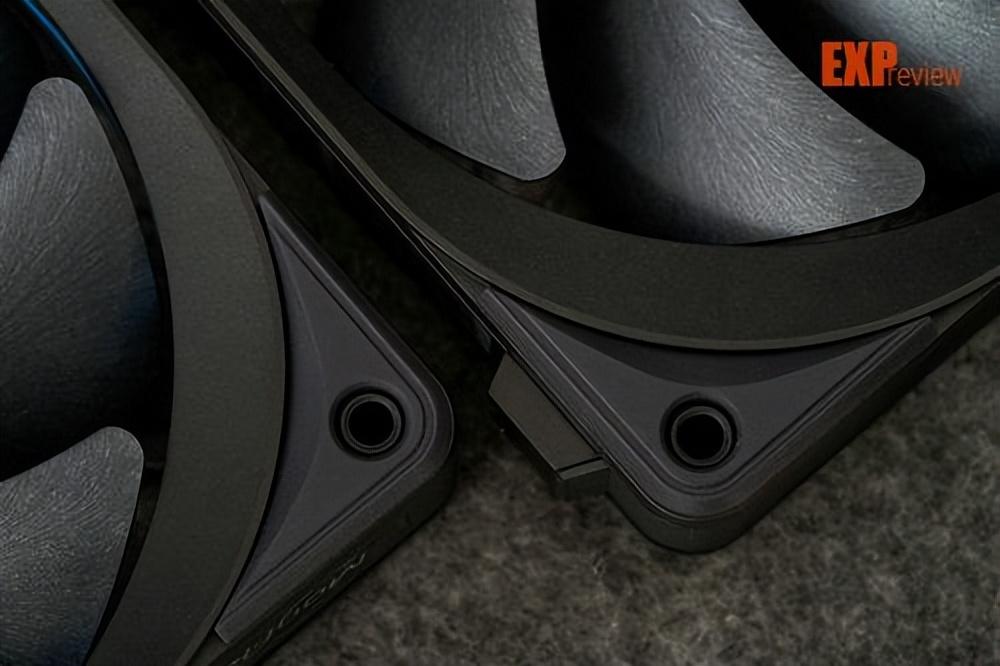

风扇正反两面四角处均有防震垫，微微凸起于风扇表面，不仅可以减弱风扇运行时产生的震动，也可增加风扇与机箱间的摩擦力。
装机效果

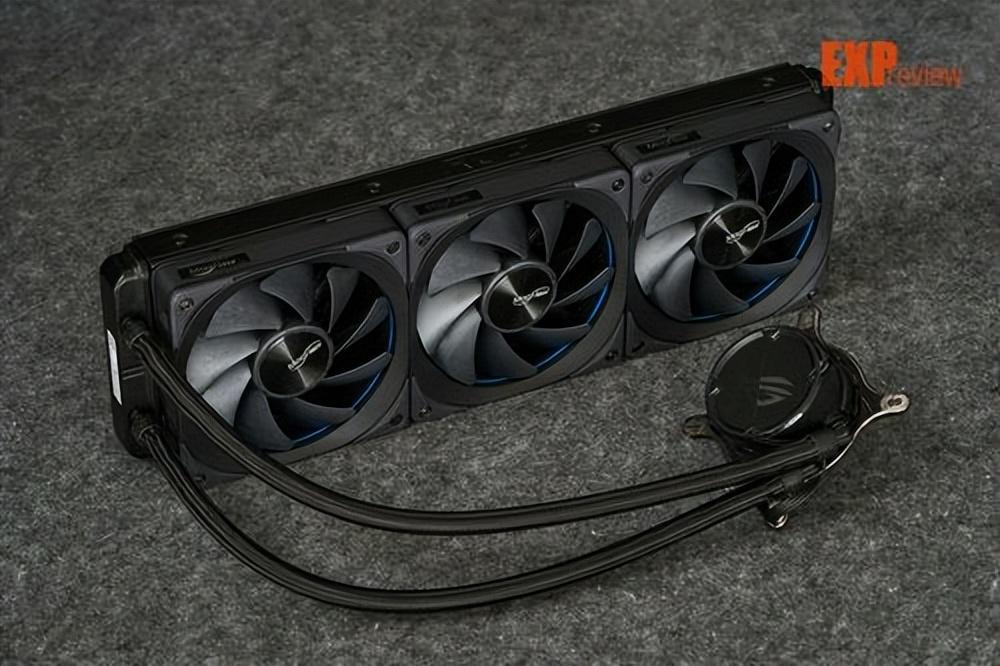

冷排风扇效果演示

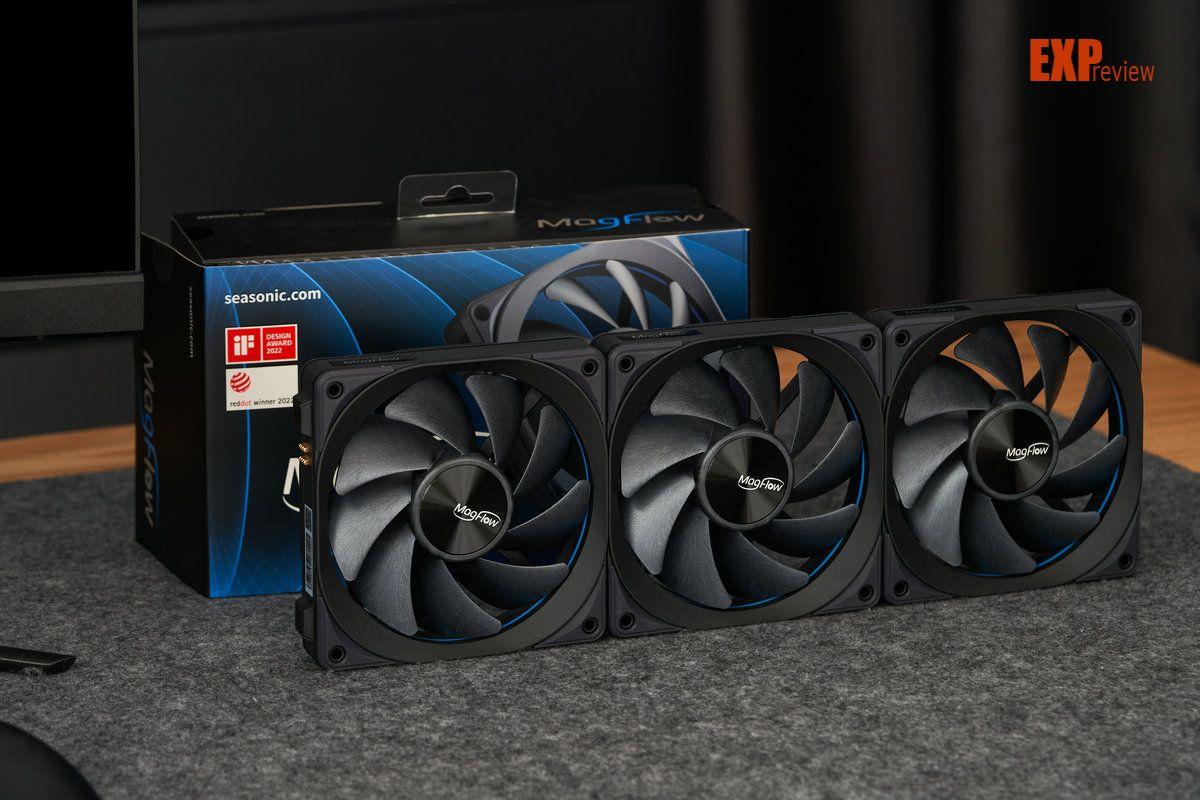

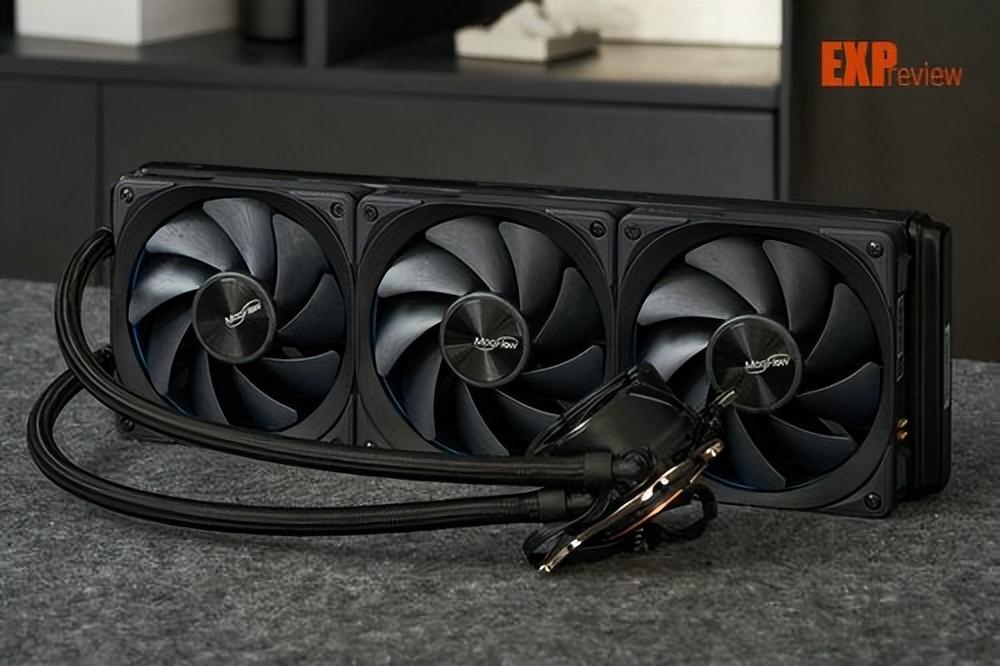

我们先将三个风扇拼接完成，然后再固定在冷排上，整个过程十分方便。需要注意的是，由于风扇侧边凸起不可拆卸，安装时需要注意风扇方向，避免凸起处与冷排水管或其他部件冲突。

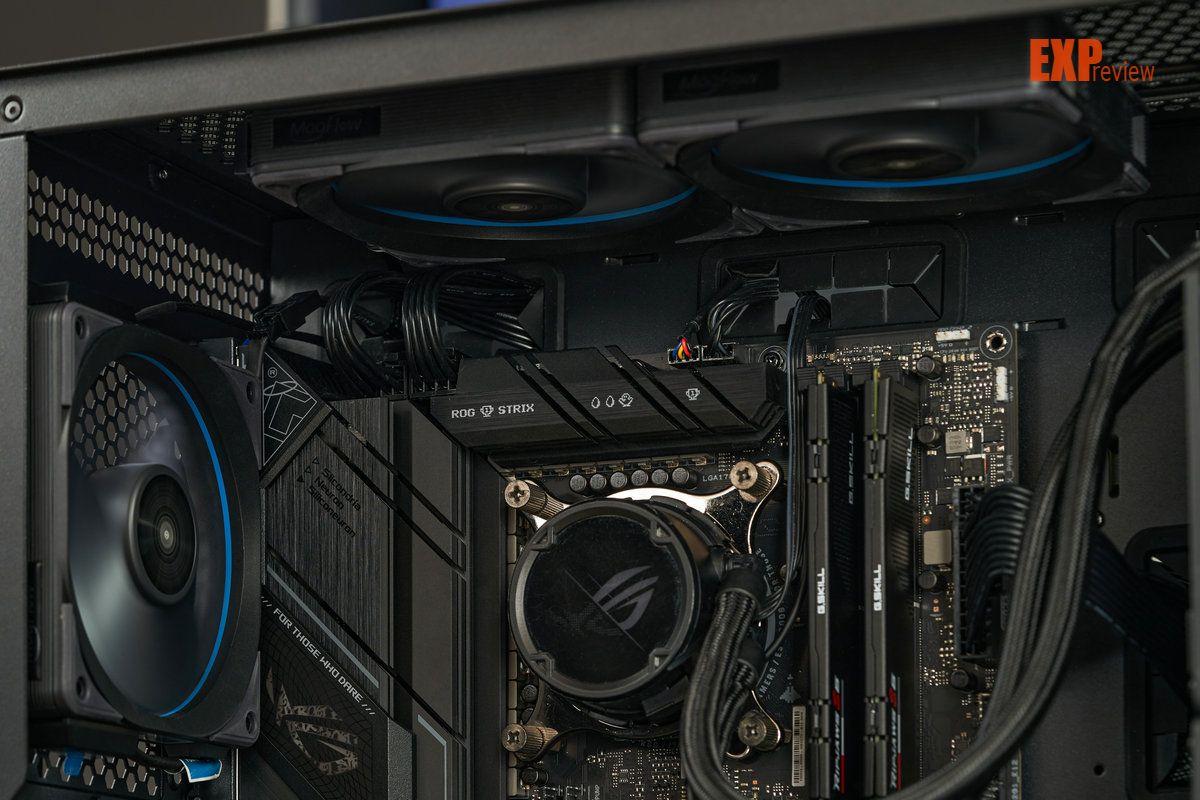

机箱风扇效果演示

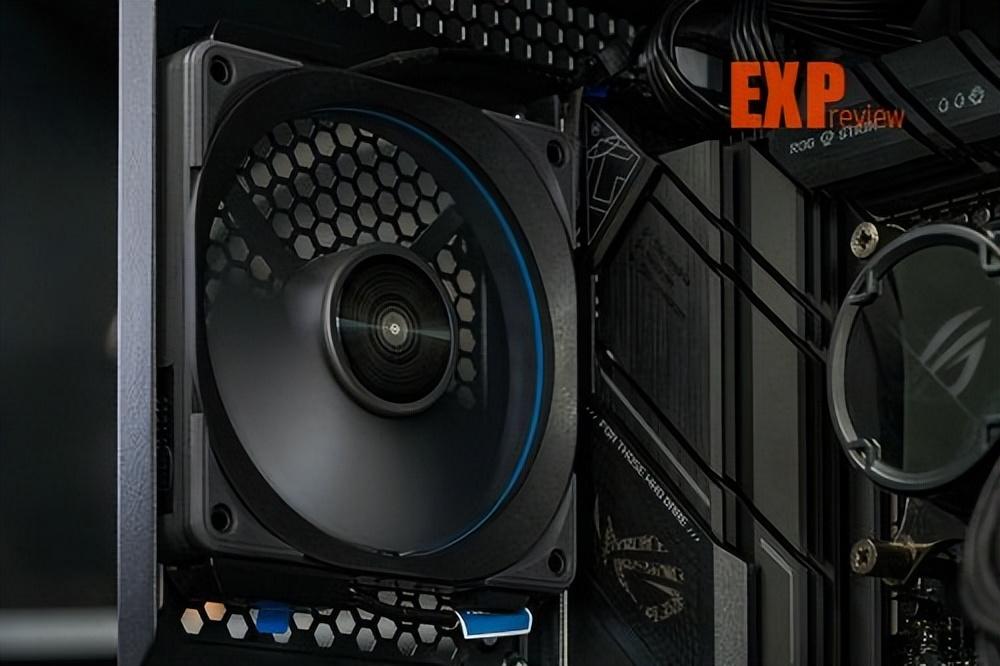

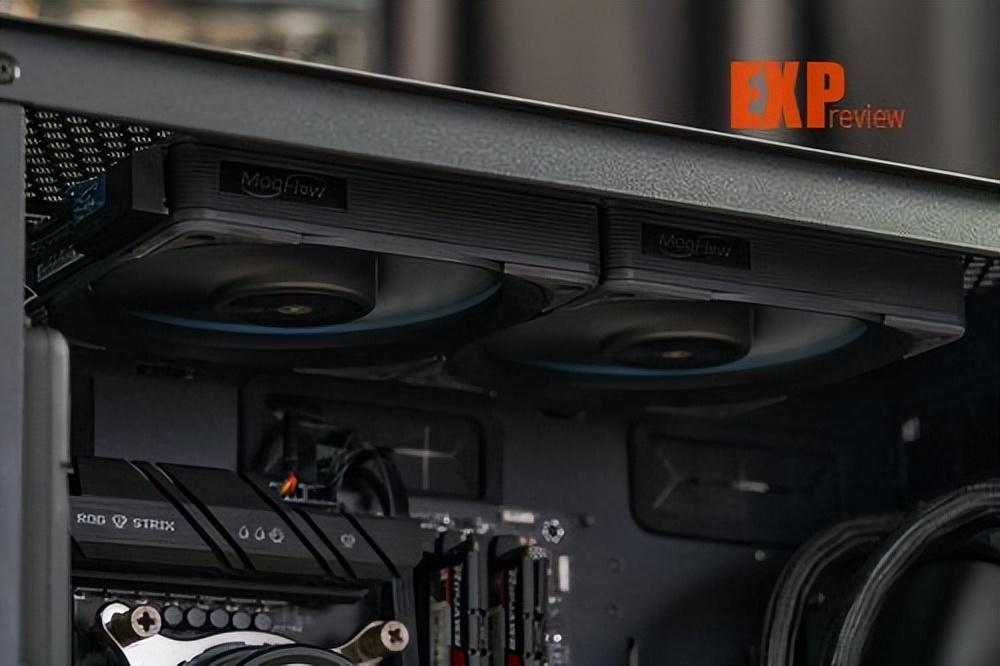

我们将风扇分别安装在机箱后部与顶部，需要注意的是，如果机箱后部风扇安装位两侧空间的不足，安装时风扇的凸起部分只能朝上或是朝下。安装顶部风扇时体验还是很好的，磁吸拼接完成后固定在机箱上方即可，不需要挨个安装。

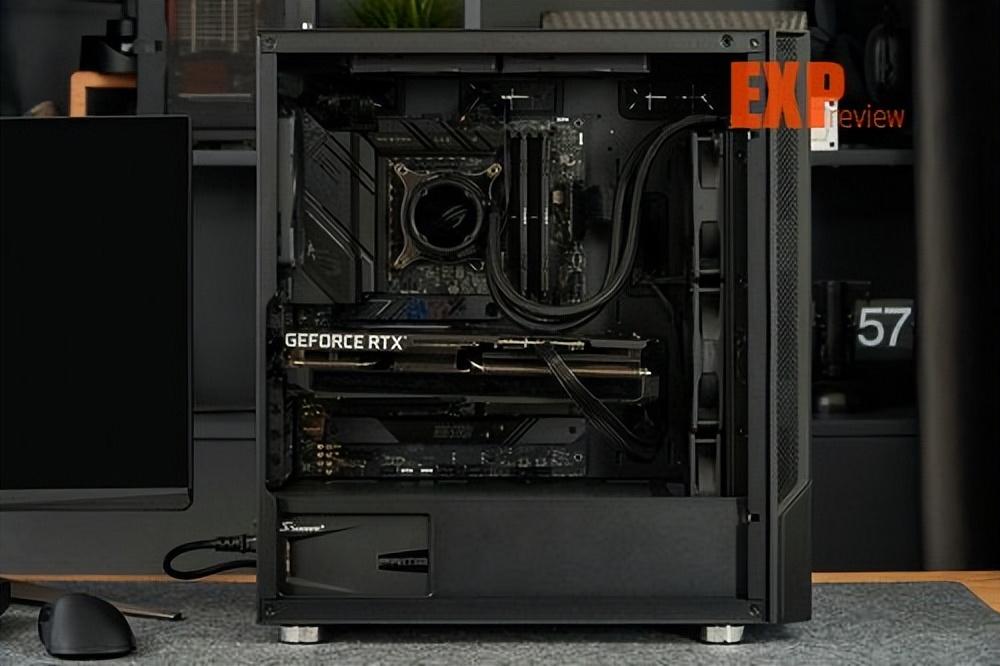

海韵MagFlow 1225 PWM风扇不支持RGB灯光，属于低调内敛型，所以此次装机我们也是以黑色为主题， 并且没有加入灯效元素，整体装机效果还是很不错的，风格简洁沉稳。从侧面可以看到扇框内侧的蓝色装饰带，也给整机增加了一些活泼的元素，不会让人感觉单调。
实测数据
在这次的海韵MagFlow 1225 PWM风扇测试中，我们需要对风扇的最大风量、最大静压、装在风冷上、装在水冷上的有效风量、模拟机箱有效风量以及噪音进行详细测试。因此我们需要专业的测试装置。测试中，数据来源于超能网自制的风量风压测试装置，本测试装置依据相关国家标准及ISO标准制备，通过管道试验风室多喷嘴/孔板来测量风扇的风量，风压，以及搭配不同系统阻抗（普通冷排、普通塔式散热器、模拟机箱）下的风量，通过转速测试仪来监测风扇的即时转速，并在搭建的静音室中测量得到风扇全速、搭配冷排、风冷及模拟机箱时的噪音值。

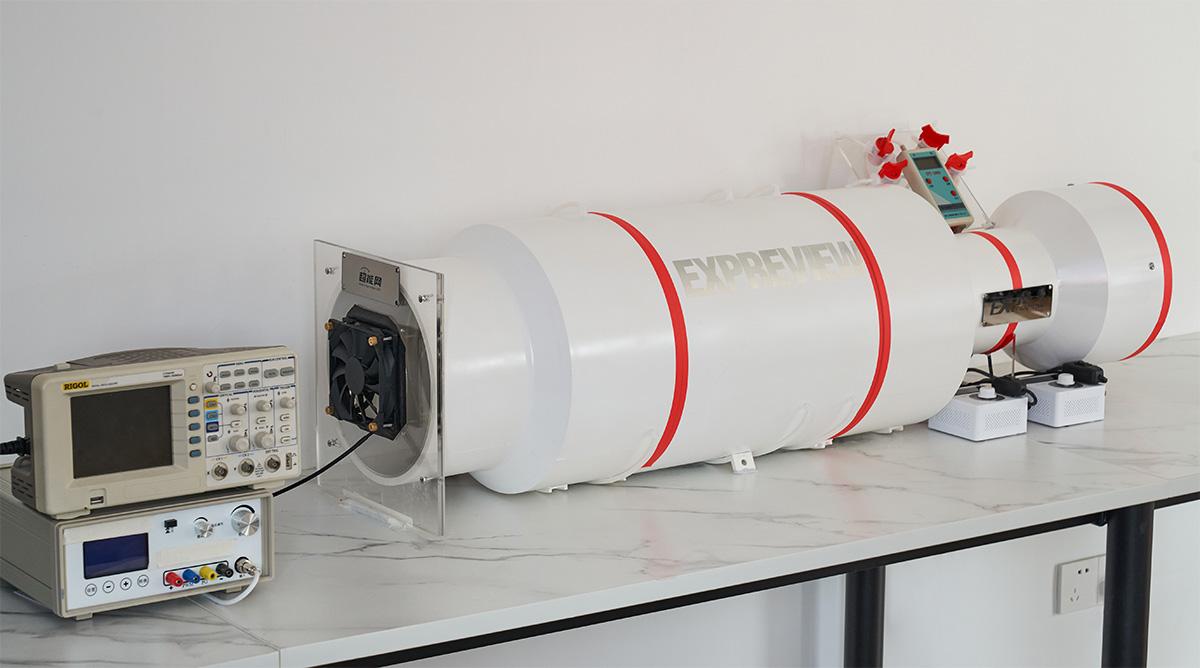

我们的风量风压测试装置
风量与风压测试

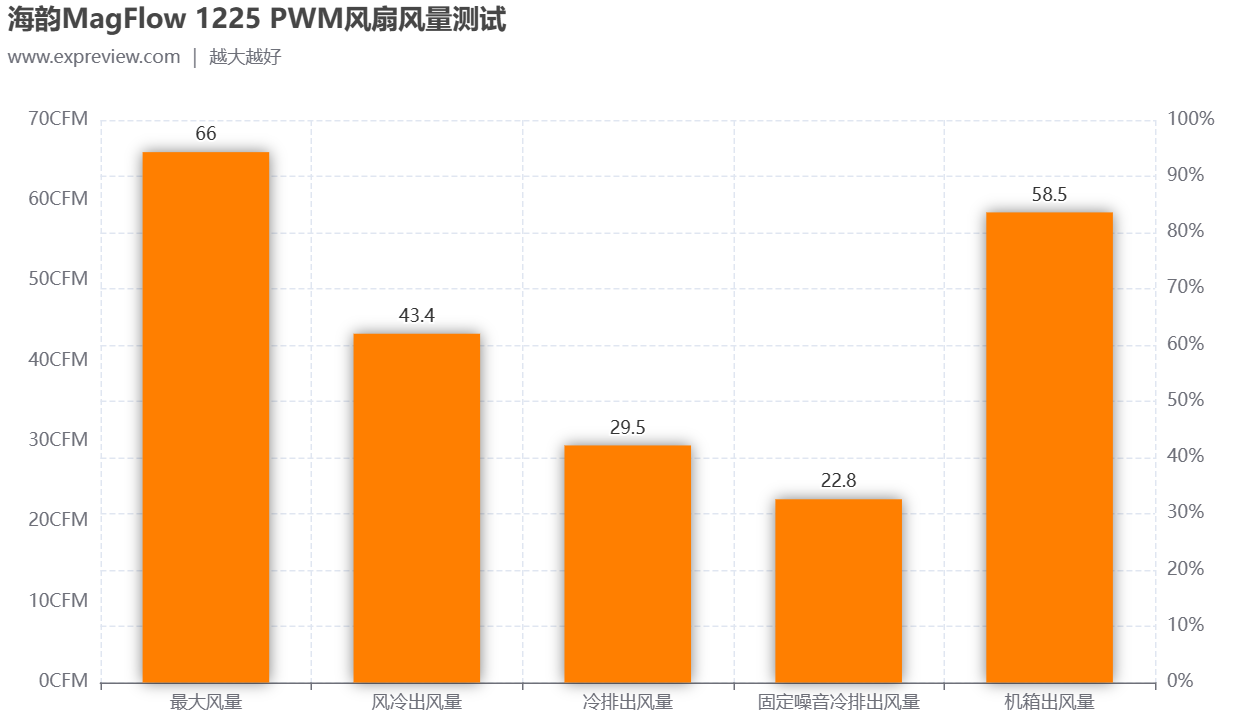

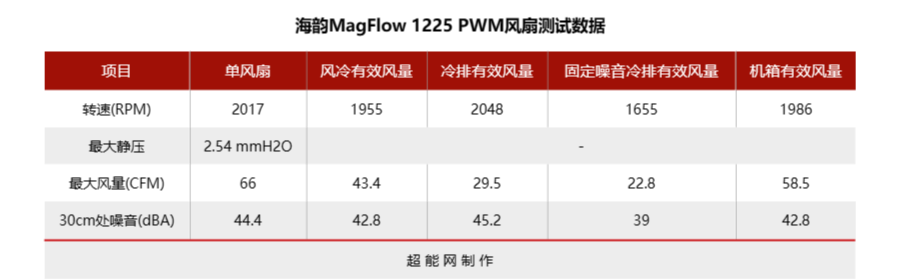

实测海韵MagFlow 1225 PWM风扇的转速为2017 RPM，风量为66CFM，最大静压为2.54mmH2O，风量稍大于官方参数，最大静压稍小于官方参数，都属于比较接近的范围。风扇安装在冷排上的风量为29.5CFM，安装在机架上的风量则是58.5CFM；安装在塔式散热器上的风量为43.4CFM。
为了便于横向比较，我们还增加了一项同噪音下的性能数据，也就是风扇安装在冷排上时通过调节PWM或电压的方式将其噪音调到一个固定值（30cm处噪音39dBA），此时海韵MagFlow 1225 PWM风扇转速下降到1655RPM，风量为22.8CFM，作为对比，猫头鹰NF-F12-2K在同条件同噪音下的风量为21.2CFM，海韵MAGFLOW 120MM略胜一筹。
如果对风量、风压、系统阻抗还比较模糊，可以参阅我们的科普文章《真正认识散热风扇的风量与风压》。
噪音测试
噪音测试场景为我们专门打造的消音房，环境噪音最低约15分贝，风扇位于房间中心，噪音仪与风扇吸风面中心的距离为30cm。

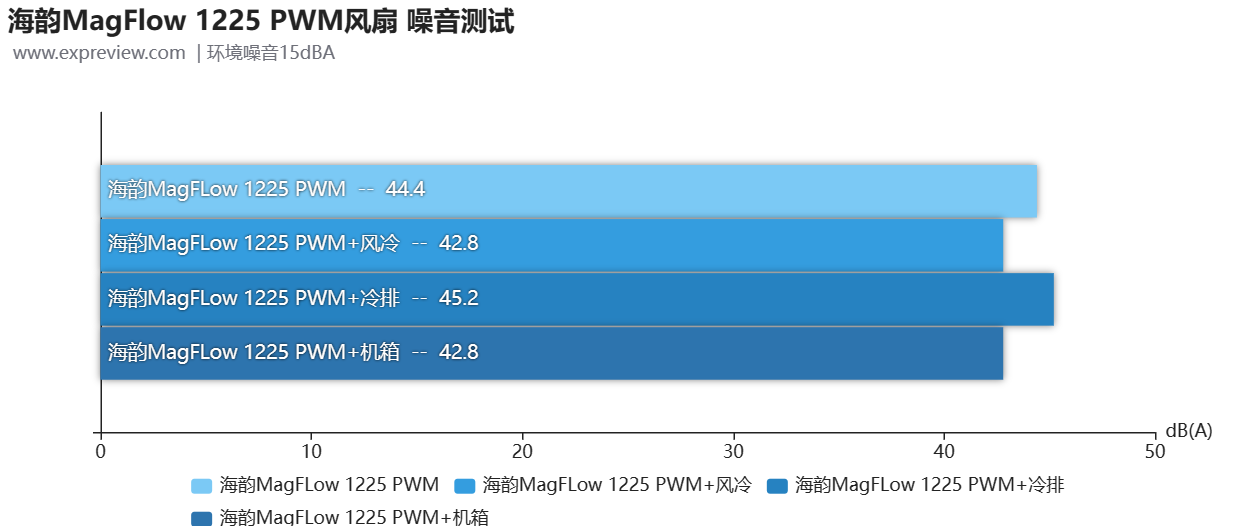

海韵MagFLow 1225 PWM风扇全速空转时噪音为44.4dBA，安装在冷排上时噪音会稍大些，为45.2dBA。风扇安装在塔式风冷散热器与机箱上时噪音均为42.8dBA，相比全速空载时噪音有一定下降。
振动测试
风扇振动也是个常见的问题，引起该问题的原因有很多，常见的如设计加工制造的误差、材料缺陷、转子磨损进灰等。过大的振动会对风扇的耐用寿命造成影响，也有可能带来更大的噪音和共振。一般来说，每个风扇出厂前都会进行动平衡校正，保证风扇的振动在标准范围内。

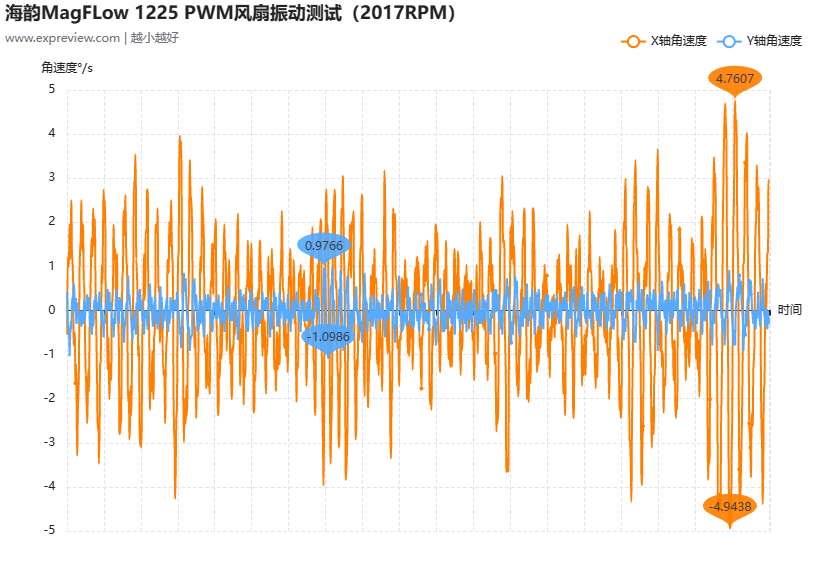

我们将风扇架在弹性支架上，并在扇框上安装一个高精度三轴姿态传感器，能实时监测到风扇在三轴的运动情况，我们选用有代表性的X轴和Y轴角速度来描述风扇的振动状况，X轴表示垂直面的振动，Y轴表示水平面的振动，需要说明的是，我们这个测试是对风扇振动状况的一个参考，并不能说明该风扇的动平衡是否超标或达标。

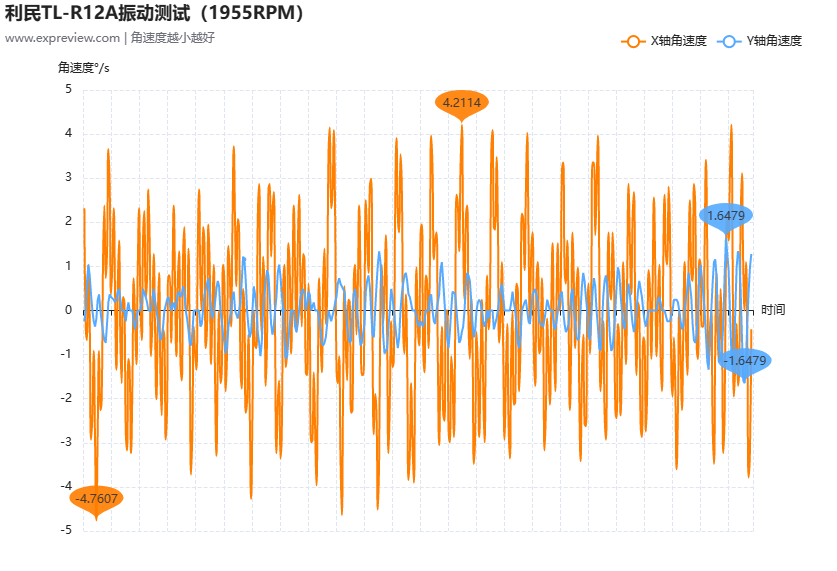

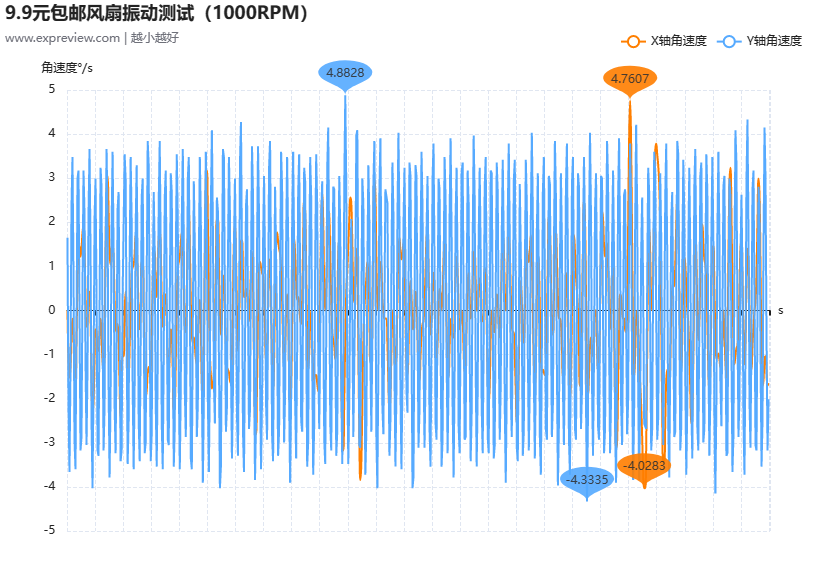

我们还选择了转速也在2000RPM左右的利民TL-R12A与电商平台上某9.9元包邮的风扇作为参考，可以看到海韵MagFLow 1225 PWM风扇的振动表现不错，略好于利民TL-R12A，但两者都远好于转速仅为1000RPM的某9.9元包邮风扇。
总结
海韵MagFlow 1225 PWM风扇外观并不张扬，甚至没有RGB灯效，但这并不意味着设计偷懒。恰恰相反，包装盒正面的红点将与iF设计大奖标识证明该风扇属于低调内敛型，风扇整体设计感很强。风扇实测最大风量为66CFM，最大静压为2.54mmH2O，全速状态30cm处噪音为44.4dBA。风量表现属于主流区间，静压表现会更好一些。
海韵MagFlow 1225 PWM风扇最大的特点还是磁吸式可拼接式设计，磁力够强，连接时只需对准接口，两个风扇便可吸附。当风扇作为冷排风扇或机箱风扇时，先将多个风扇拼接，再一同安装会更加方便。风扇的PWM线材略短，但也附赠了延长线。风扇还附赠了风扇串连线，可将不同位置的风扇串联在一起，使用单条线材供电，这也给装机提供了便利。
虽说现在“光污染”愈发流行，但也有部分玩家对灯效无感，装机风格属于低调、简约类型，更加注重产品本身的外观设计或玩法，海韵MagFLow 1225 PWM风扇就很适合这类人群。目前该风扇已在国外上市，国内上市时间未定，同时第二季度会推出RGB版本，感兴趣的朋友可以留意后续官方的宣传渠道。
