旧时光：科技巨头“诺基亚”手机的发展历程

诺基亚1985年在北京建立的中国第一个办事处起，就与中国广大人民结下了良好的缘分。诺基亚陪伴不少人度过了少年时代、中年时代。也帮助很多人把办事效率大大提升；而在安卓智能手机的发展初期，诺基亚看错了方向，选择和微软走了一条“不归路”，全球霸主地位尽失，更是在2014年4月被微软收购。不管如何诺基亚在中国的心中有一种特别的情分存在。

1865年，诺基亚创始人弗雷德里克.艾德斯坦（Fredrik Idestam）在芬兰的“诺基亚河”沿岸创建了一家木材纸浆厂，取名诺基亚。1922年诺基亚的近邻、生产高统皮套鞋和轮胎的芬兰橡胶厂与制造电力电话电缆的芬兰电缆厂合并。1960年，已经发展成为纸张、橡胶、电缆等综合性生产企业的诺基亚，在电缆厂成立了电子部，以光纤传输为发展核心。当时，半导体技术正从实验室走向产业化，今天的诺基亚便由此奠基。

1967年诺基亚与合并后的芬兰橡胶电缆厂联手组建诺基亚集团。该集团对电子工业进行了大量投资。1992年奥利拉执掌诺基亚公司。他将公司业务重点放到电信业，推动了GSM标准制式电话的生产。1994年诺基亚公司股票在纽约股票交易所上市。1996年诺基亚公司拍卖电缆及彩电生产业务，并在移动通信领域取得飞速发展。1998年生产出第一亿部移动电话，成为世界最大的移动电话生产商。

要了解诺基亚手机首先我们先了解下诺基亚手机的产品系列

一、1998年-2005年：诺基亚手机主要以1-9（4除外）开头的四位数字和以N和E开头后跟两位数字（4仍然除外）命名，其中N系列和E系列均为Symbian智能机；其中四位数字型号的大部分是功能机(Nokia OS S30和S40界面)；

二、2006-2009年，诺基亚在数字后加上字母表示手机的样式，定位等等；

三、2010年，诺基亚调整手机命名规则，所有手机型号均以N，E，C，X四个字母之一开头，后跟一个数字（4仍然除外，5以上是智能机，3以下是功能机），减号和以“00”开始的两位数（4仍然除外）命名（当后两位数为“00”时，习惯上只称减号前面的部分）；

四、2011年，随着诺基亚500的发布，诺基亚手机回归三位数命名；

五、2013年，随着诺基亚Lumia 1020的发布，标志着诺基亚WP8手机及以后的移动终端同时使用三位数和四位数命名。

今天小编就带着大家回忆下那些曾经创下销量纪录和经典的事迹，那些在老的影视剧中出现以及我们内心深刻记忆的手机产品

1985年诺基亚： 在北京开设了第一家办事处，开始了在华的初期发展阶段；90年代中期，诺基亚通过在中国建立合资企业。1995年之前，中国手机市场一直都是摩托罗拉主导，当时摩托罗拉的市场份额高达80%以上。

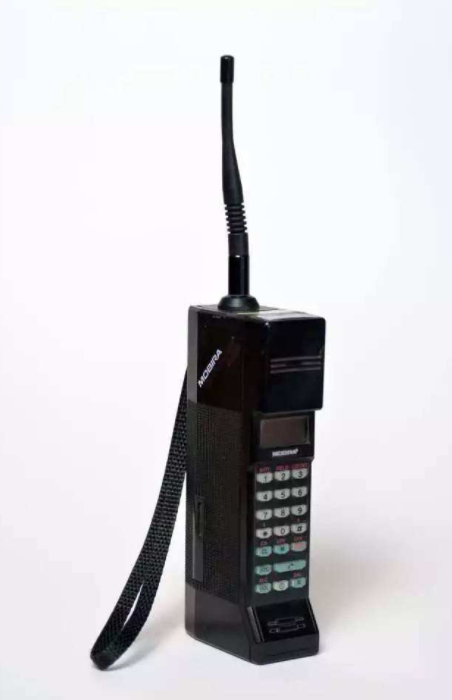

1987年诺基亚：Cityman城市人是诺基亚第一款手机

1987年的Cityman是诺基亚真正意义的首款手机，支持模拟通讯网络，长着“大哥大”一般的外型，与摩托罗拉分庭抗礼。虽然销量上不能与摩托罗拉相对比，但是它垫底了诺基亚未来辉煌十数年的基础。

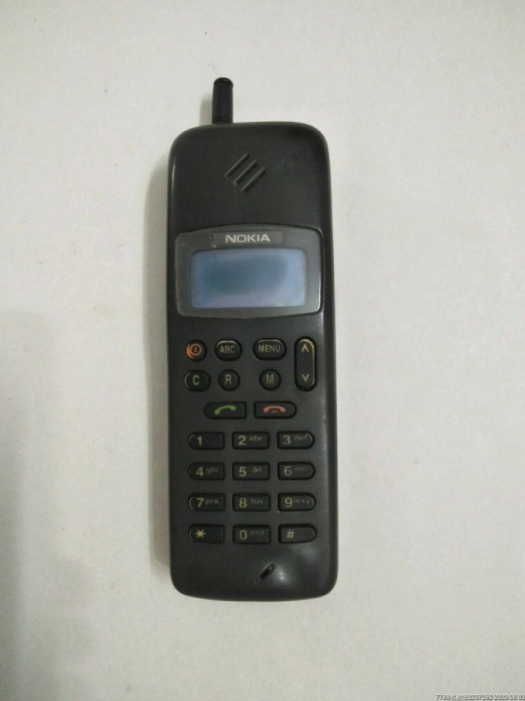

1992年诺基亚：1011：是诺基亚生产的第一部GSM手机也是世界上第一款能发短信的手机

这款产品帮助诺基亚完成了转型。但除了有打电话的功能之外，这款产品在其他方面的意义不大。1011不是诺基亚的第一款电话设备，但却有着重大意义，被视作这家公司第一支“现代化”的手机。

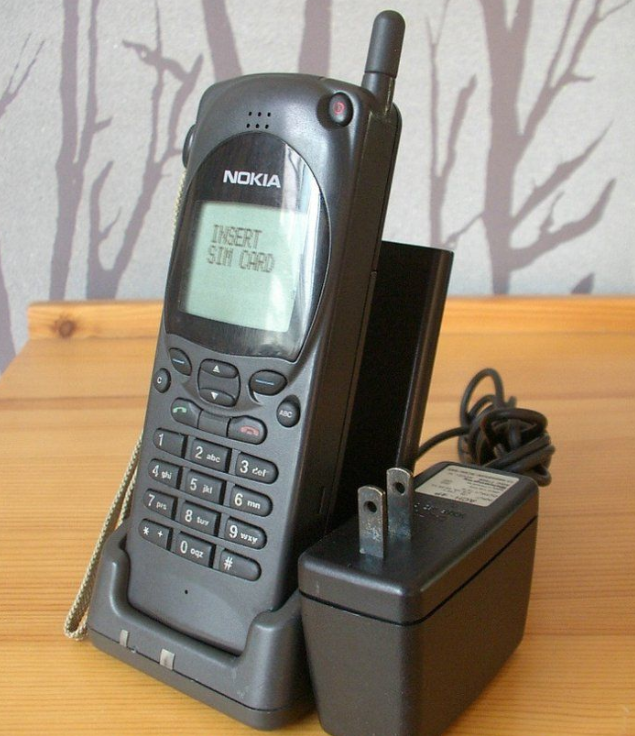

1994年诺基亚：2110：中国第一款GSM手机

前中国邮电部长吴基传打通的中国历史上第一个GSM电话便是由诺基亚生产的2110手机。虽然在现在看来2110相当的简陋，但在当时它却是获得全球设计金奖的手机

1996年诺基亚：上市了3款手机分别是 1610 、 9000、 8110。

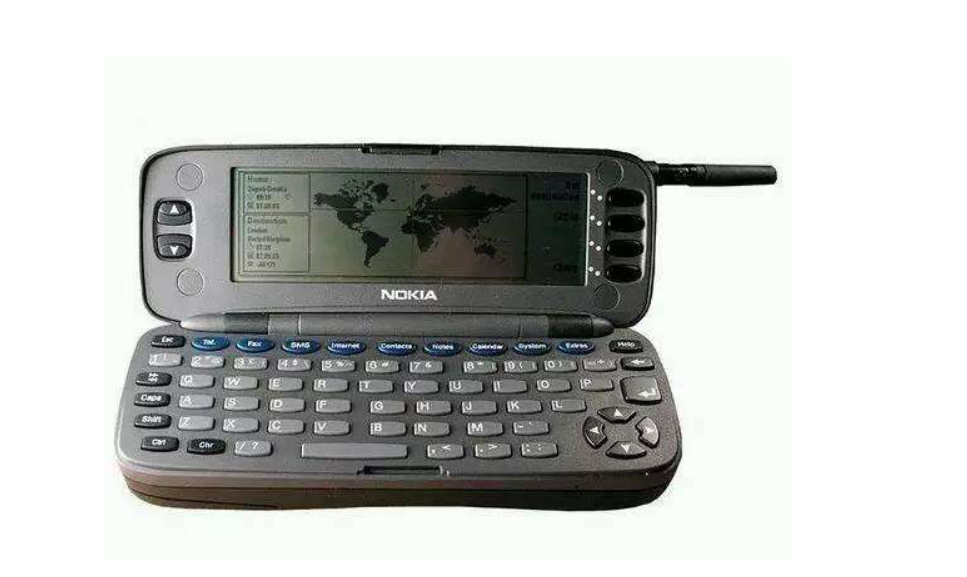

诺基亚9000：在没有智能机的年代NOKIA9000算得上是比较新颖的手机了，就像手提电脑一样侧开式；配置4.5英寸黑白屏幕，该机在当时还可以用于收发传真、电子邮件、手机短信，并提供了互联网接入功能。但是价格却相当昂贵，成为只有富贵人家才有的产品。

诺基亚1610我们可以看得出跟NOKIA 2010没什么区别，这可能就是当时的换代机，

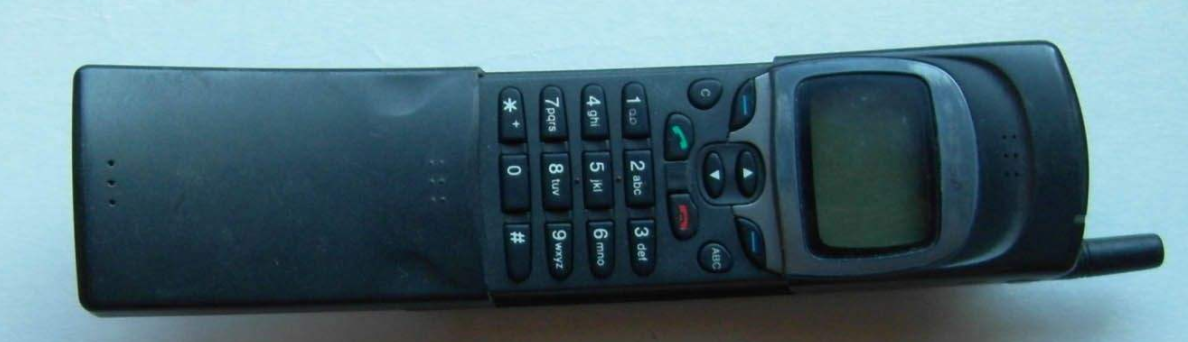

诺基亚8110 滑盖式设计，滑盖式面板遮盖了复杂的手机按键让手机外观上更简洁更美观。“黑客帝国”电影中出现的手机是这个产品，随着电影热映，这款手机也火遍全球。

1996那年，诺基亚还在中国接通了第一个GSM1800网络电话

1997年诺基亚：上市了2款新机：诺基亚9110i 和诺基亚1610的升级款

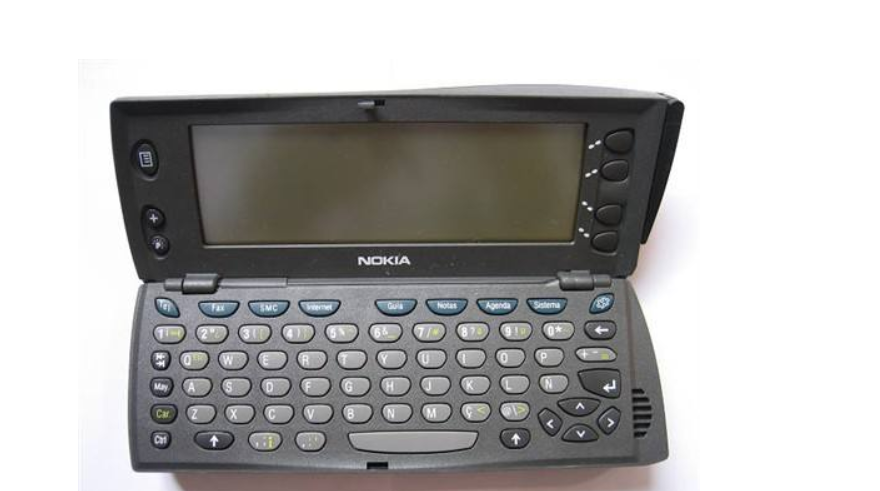

诺基亚9110i：图片可以看出手机比NOKIA9000 升级了许多，首先从外观上来看是不是感觉少了点什么，没错这就是诺基亚推出的第一款隐藏式天线的手机。打开手机可以看到界面优化了许多，按键的摆放也更加的人性化。

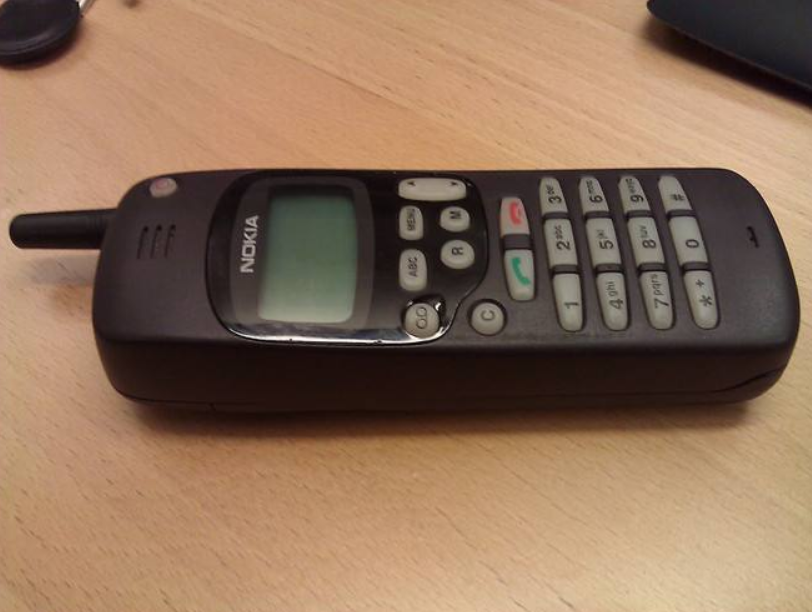

诺基亚1630，外观上没有什么改变，持续的更新NOKIA1610的替代品，可见在当时的市场上这款手机的销量一定不错。

1998年诺基亚：诺基亚6150、诺基亚5110

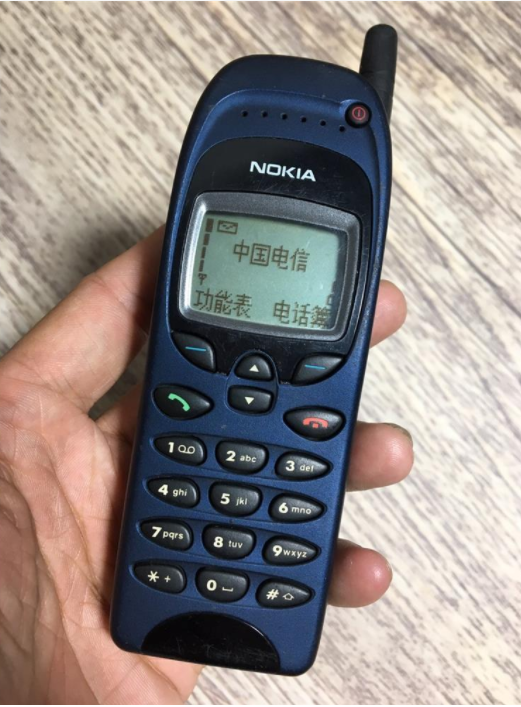

这一年诺基亚推出国内首款支持中文短信输入的手机，诺基亚6150。

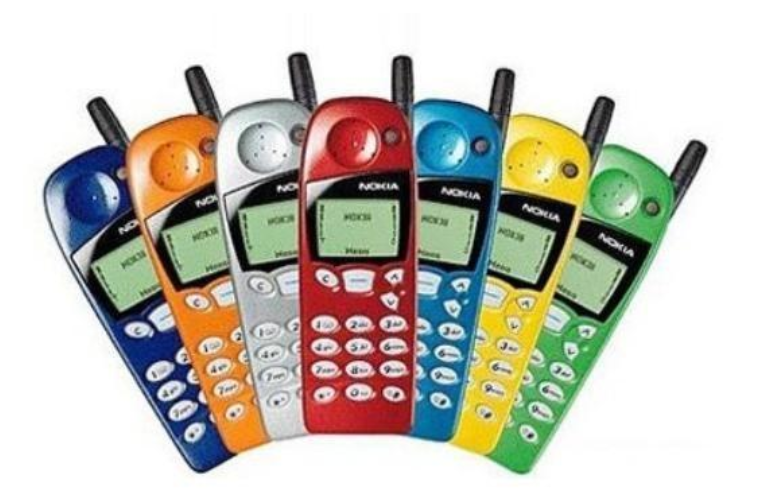

诺基亚5110是旗下首款商务定位的经济型手机，整体销量不错，而其最大的功劳可能是普及了诺基亚招牌游戏——贪吃蛇。并在当时创造了销售量过亿的奇迹，还在中国手机市场占据70%的份额。

1999年诺基亚：8810、3210

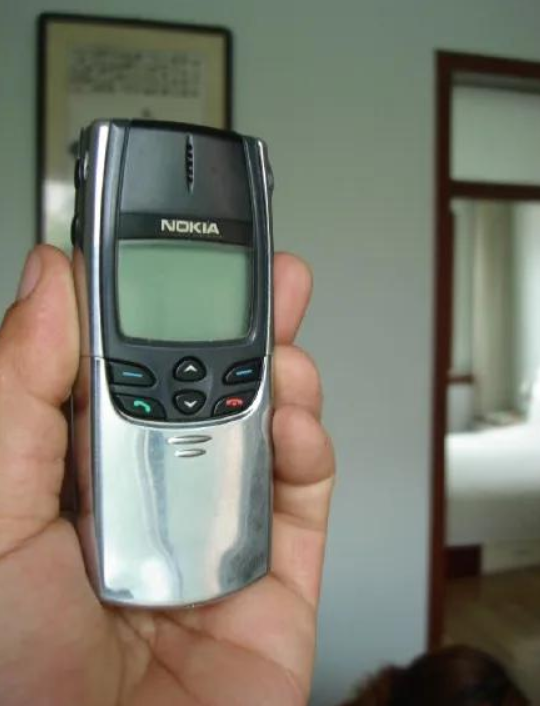

诺基亚8810是诺基亚推出的一款滑盖手机，内置天线，支持红外数据传输，内置无线Modem。标配两镍氢电池(600mAH)，通话时长达到100-170分钟，待机时长36-133小时

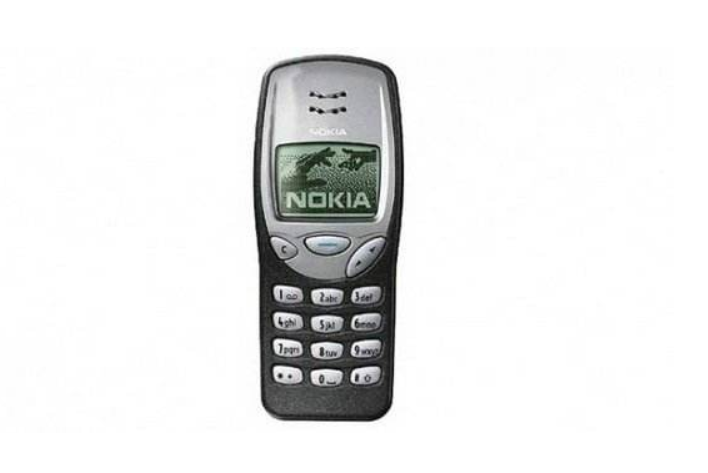

诺基亚3210：是诺基亚最畅销的手机产品之一，在那个年代累计销量1.6亿部，让诺基亚坐稳了江湖大哥的地位。

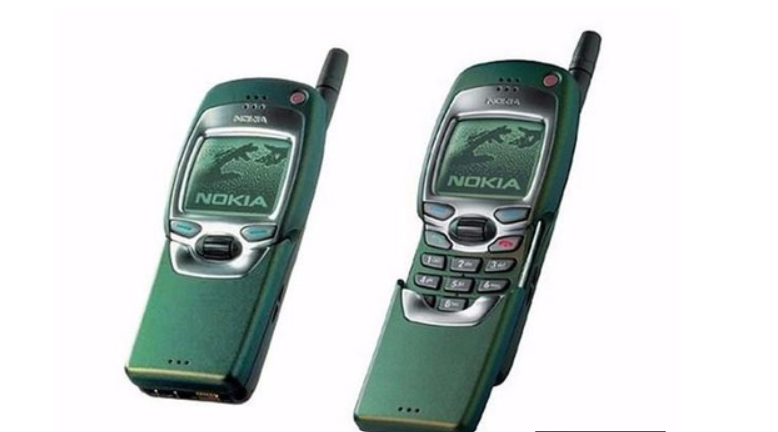

2000年诺基亚：7110

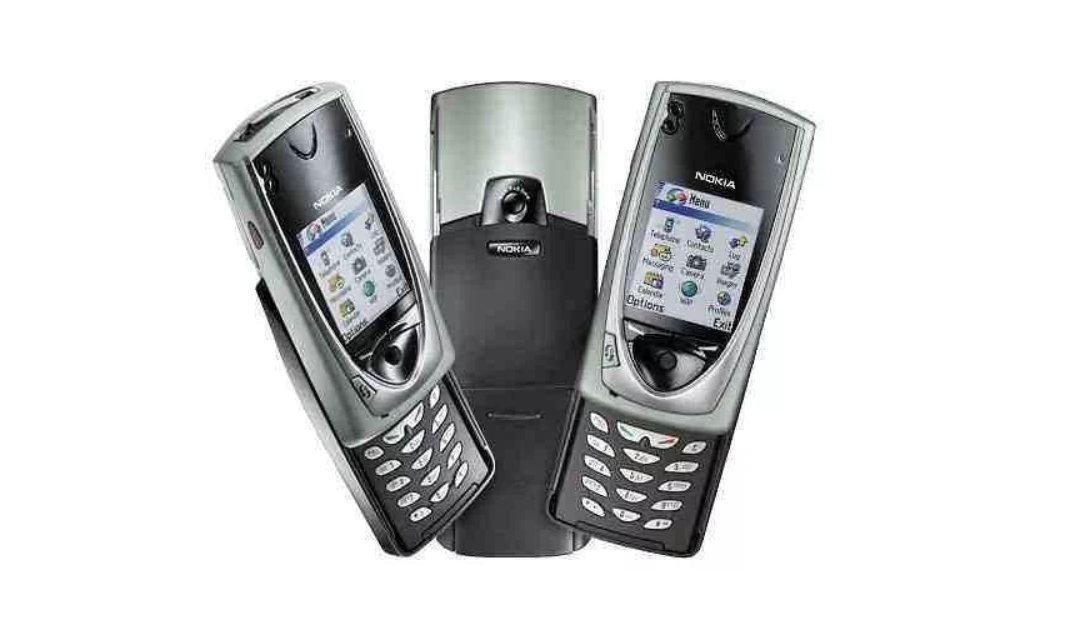

7110是诺基亚推出第一款WAP（无线应用协议）的GSM手机，标志着手机上网时代的开启。

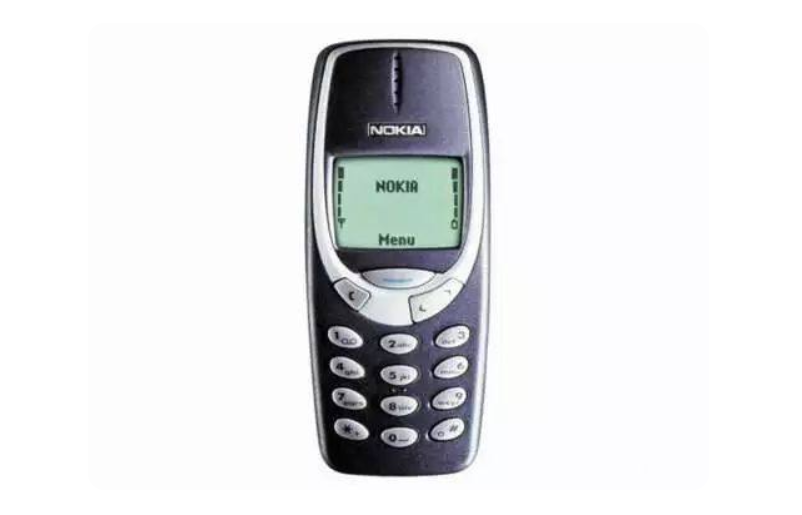

3310是耐用且可靠的手机，全球销量累计将近1.3亿部，足见其受欢迎程度有多强。

2001年诺基亚：8250

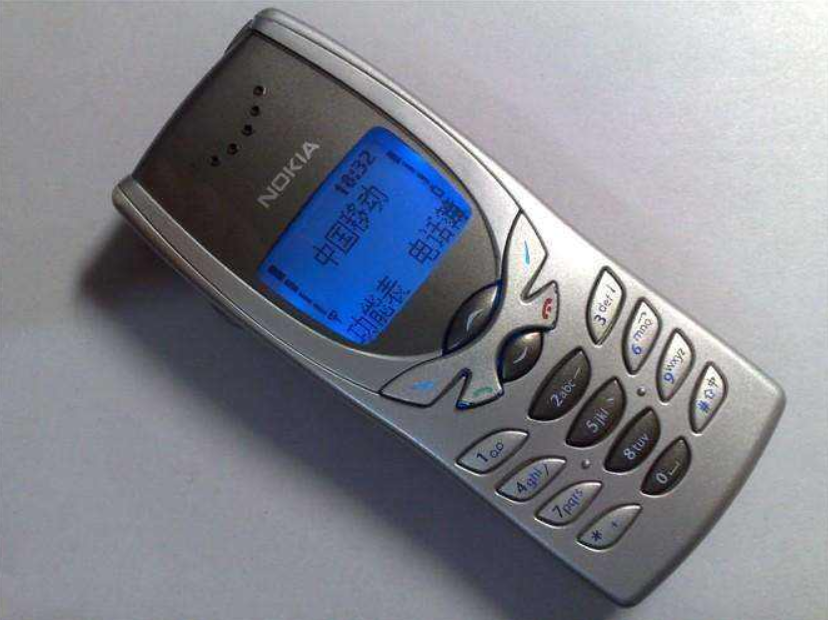

诺基亚8250：号称“蓝色魅力”的手机精灵“，该机是业界第一个使用蓝色作为屏幕背景的手机，此外由于“蝴蝶造型的热键和接听键”的设计，该机还在当年拿下了最佳手机的称号，而“蝴蝶机”称呼也由此而来。

2002年：诺基亚7650、诺基亚6800

诺基亚推出第一款塞班系统的智能手机，这也是诺基亚首个兼具滑盖、五维摇杆并内置摄像头的手机（30万像素）。

2003年诺基亚：1100、6600

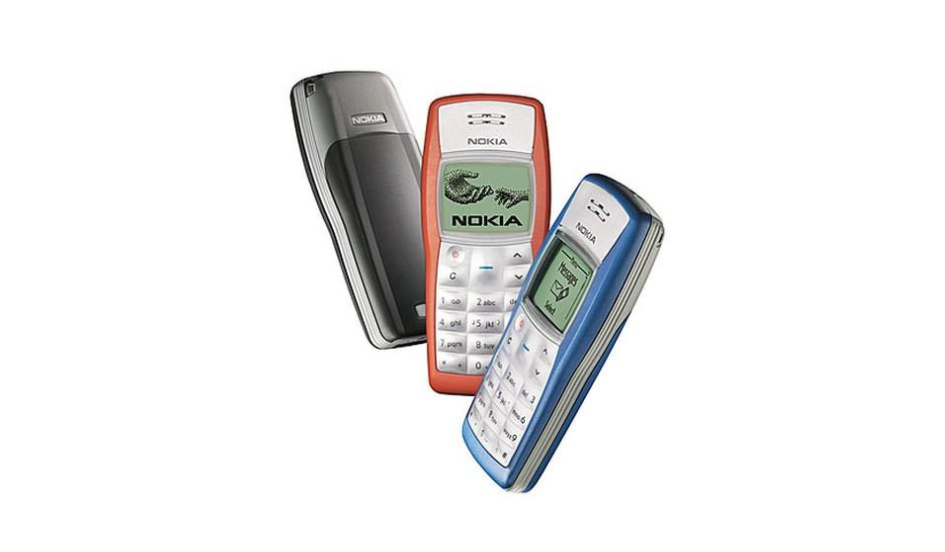

诺基亚1100：是低端手机销量最大的一款手机，全球累计销售量高达2亿台。这款手机最大的特点就是双卡双待，支持sim卡热插拔技术，换卡轻松方便。

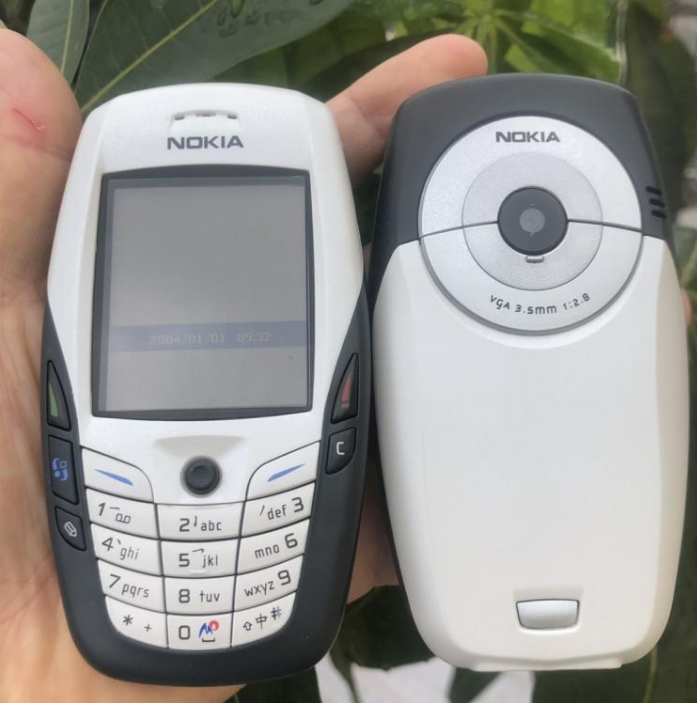

诺基亚6600采用的是Symbian S60第二版操作系统，主频为104兆赫兹的CPU处理器，机身内置30万像素的CMOS摄像头，支持有声视频拍摄，支持Java MIDP 2.0技术，存储卡扩展，红外和蓝牙等等。

2004年诺基亚：7610、6820

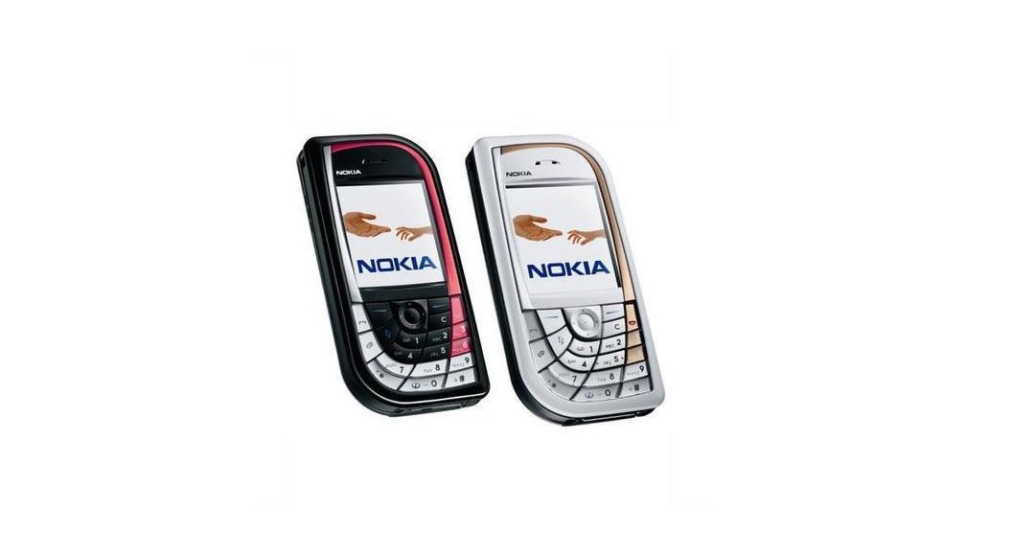

当时这一款百万像素的手机引起很大震动，让使用手机的人都感觉到手机拍照的魅力，而且该机斜对称结构的造型也被看做是时尚的元素。

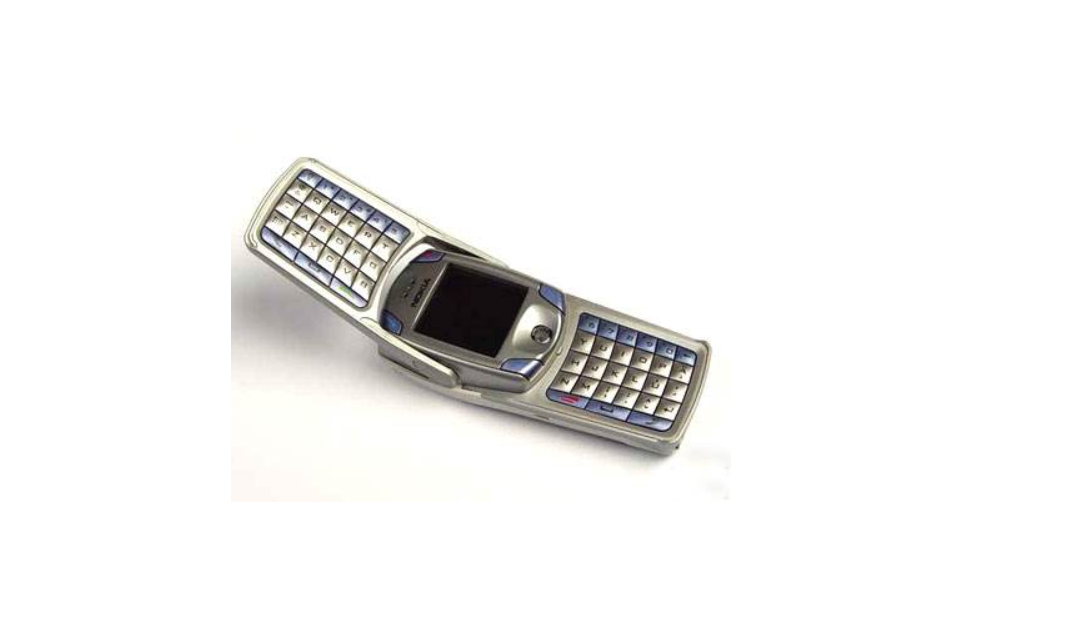

诺基亚6820采用折叠式和QWERTY键盘，它看起来非常荒谬，但实际上允许快速地输入文本，以及收发电子邮件。甚至黑莓手机也借鉴了它的电子邮件收发模块。

2005年诺基亚：为销量巅峰的到来奠定基础：8800、N90、3250、N70

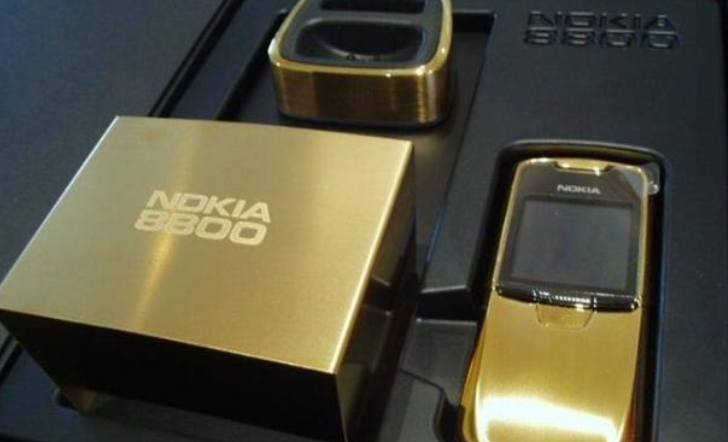

诺基亚8800最为独特之处在于它的滑盖，与当时三星、LG等品牌的滑盖手机不同，诺基亚8800的键盘位于屏幕和金属盖中间，并采用了向上滑设计。在滑动的时候，能清爽听到“啪”的一声，并且非常顺滑；同时也是身份的象征。

诺基亚N90的成功和失败都是非常显而易见的。成功的部分在于“拍照手机”的概念，高质量图像传感器及镜头在目前已经普及，诺基亚显然具有前瞻性；失败的部分在于庞大不便的设计，把手机做成DV显然不是一个正确的方向。

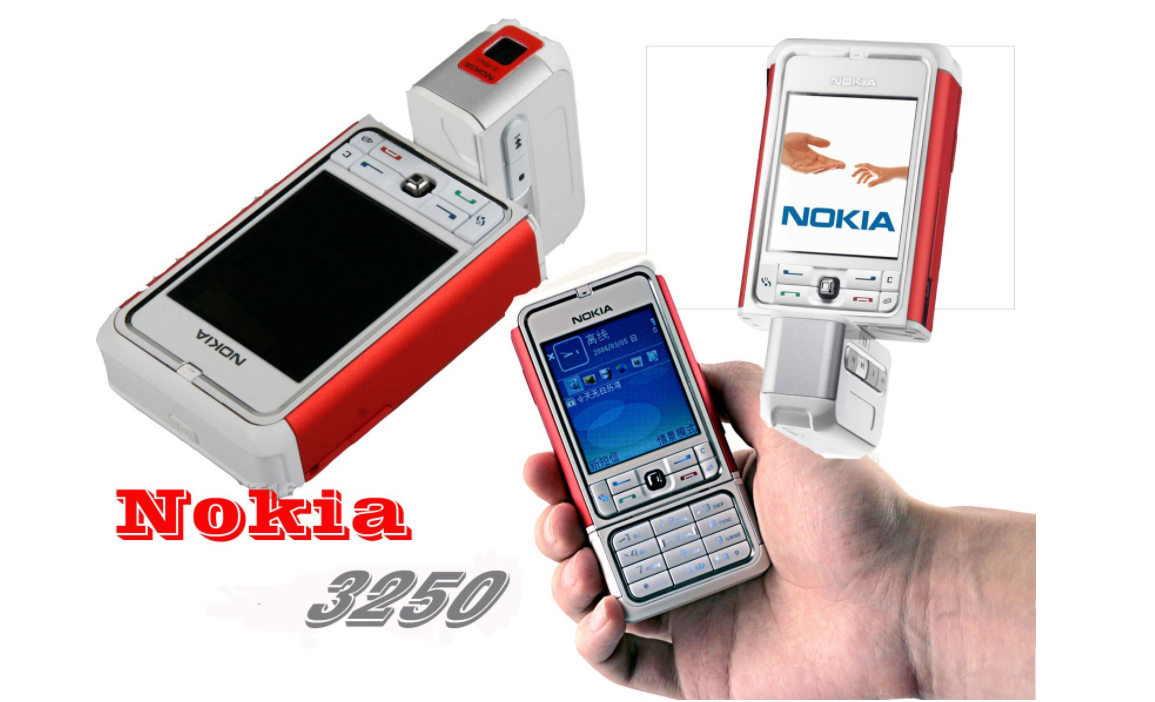

诺基亚3250主打音乐和“扭腰”设计的3250称得上是风靡一时的街机，独特的设计活泼有趣、播放音乐也十分方便，另外S60系统也提升了扩展性。不过，排线质量是一个小瑕疵，在当年让很多用户感到困扰。

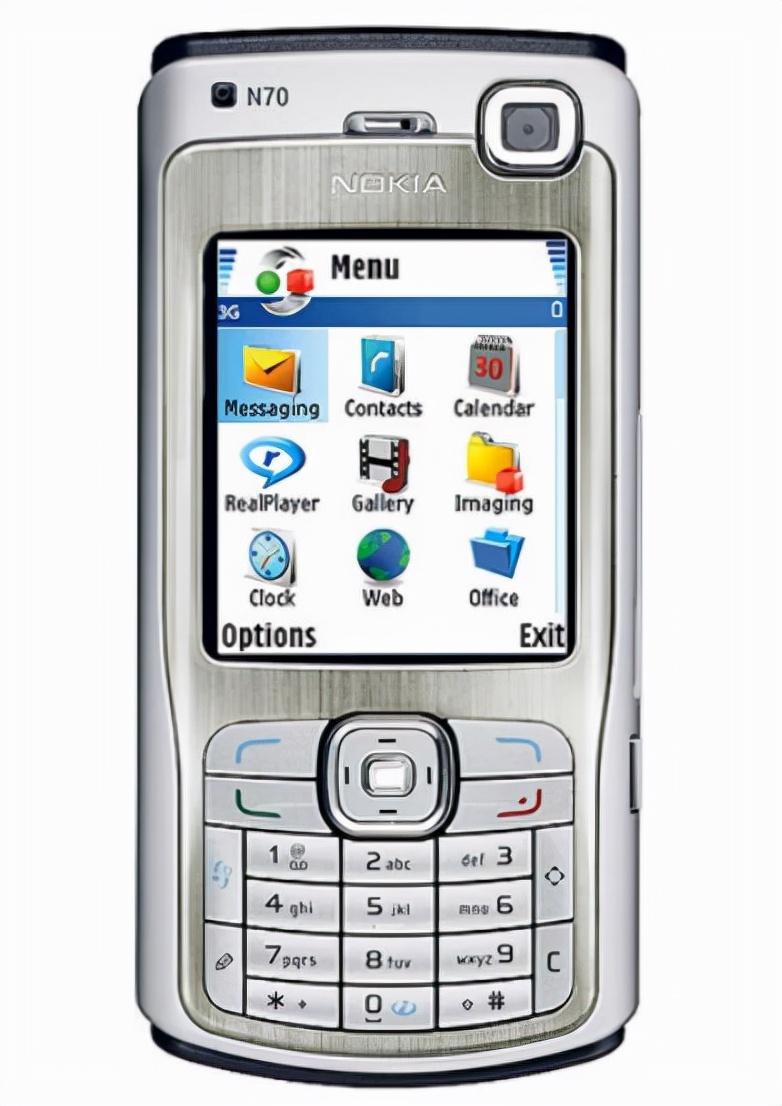

诺基亚N70创造了销量及口碑的双赢。它搭载了新版S60系统，提升了处理器等配置，直板造型及滑动镜头盖也是很受欢迎的设计。

2006年诺基亚：5300、N73、N93

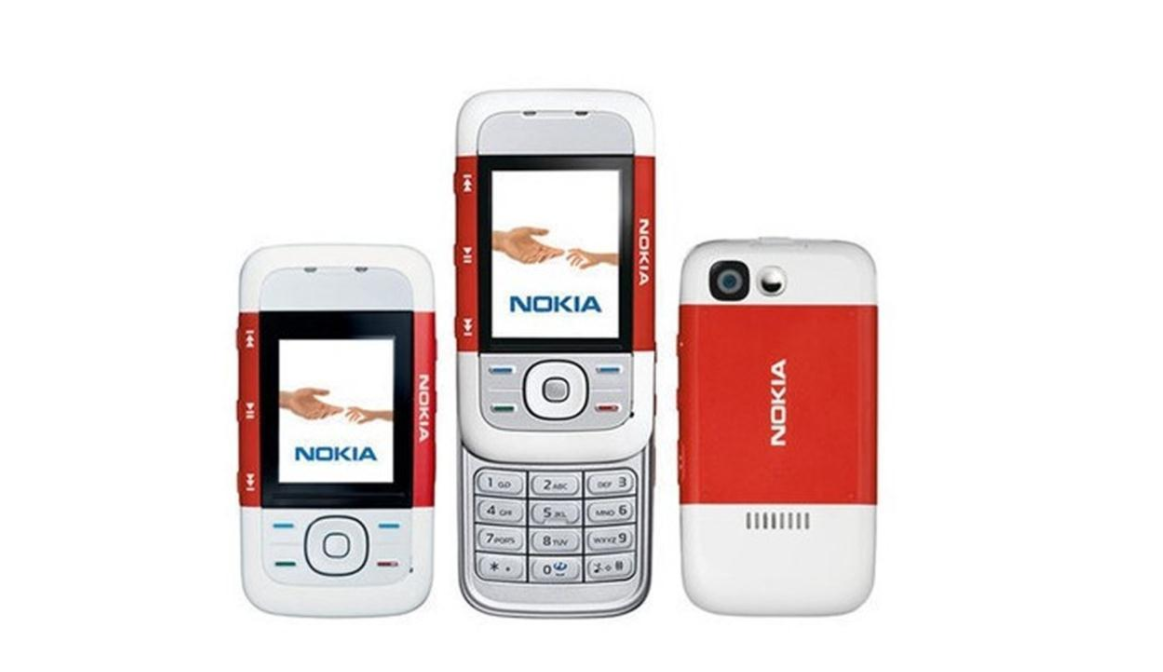

诺基亚5300：一款主打音乐功能的产品，创造性地将音乐播放快进、后退等按键置于机身上。该机采用滑盖设计，是当时最受女性欢迎的手机产品。是诺基亚一款大卖的机型，造型活泼、支持音乐播放并且价格适中，虽然仅配备了S40系统，但依然是很多年轻人的首选。

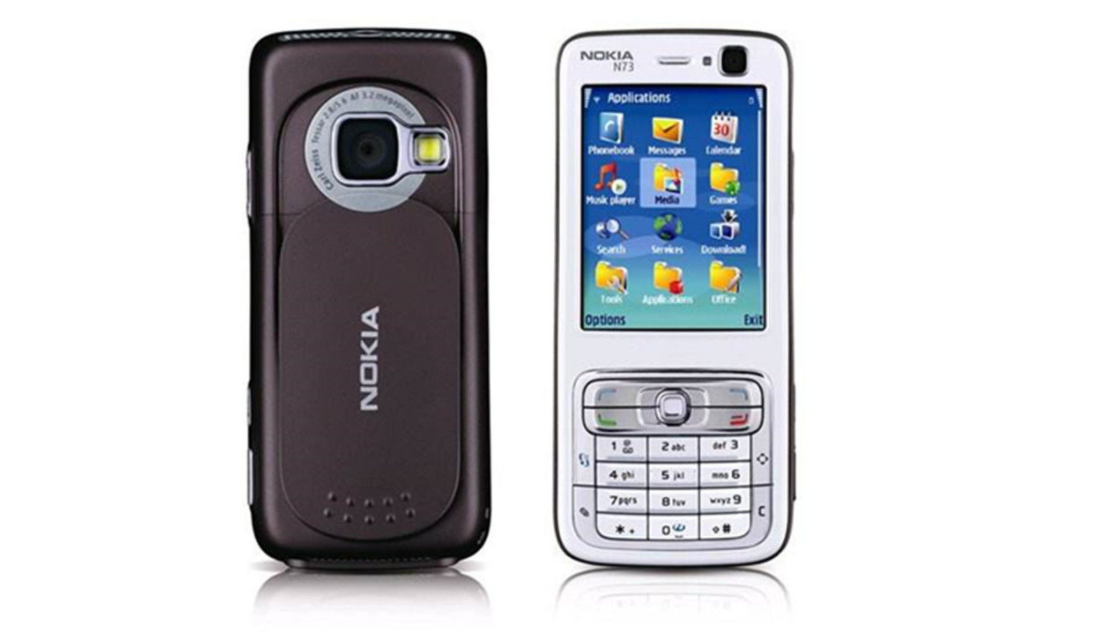

诺基亚N73的质量和性能都是比较好的，它的整体性能是趋于成熟稳重的。它的分辨率的大小是240×320像素，是比较适合我们使用的。另外，它的机身的重量是115克。拿在手上也不会太重。手感也比较好。这款手机也是比较适合拍照的，它还配备了三个独立的扬声器，更加地适合听歌使用。

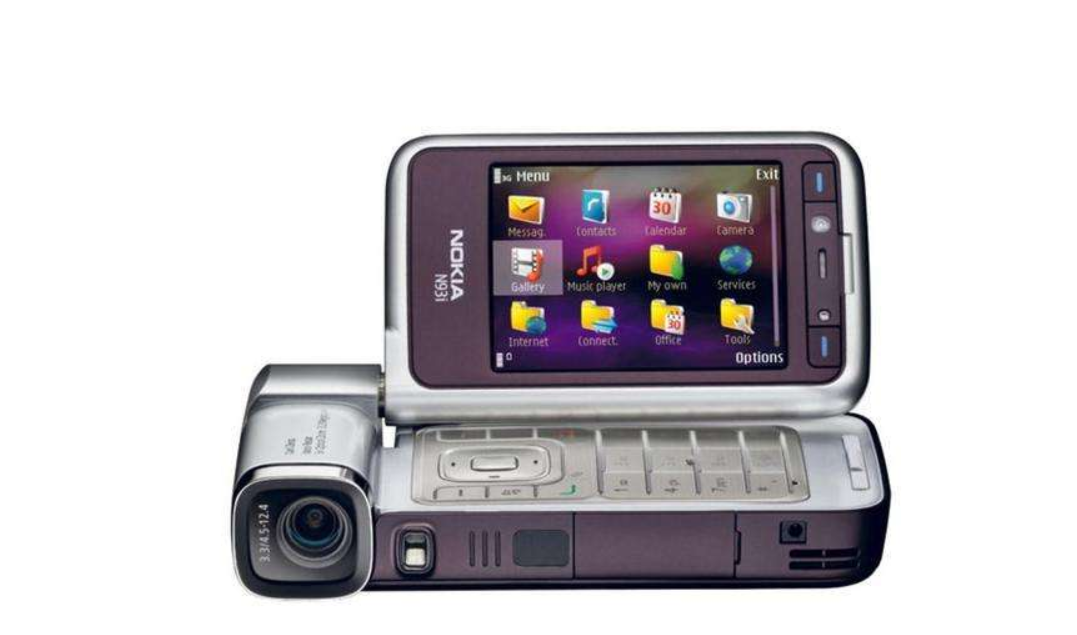

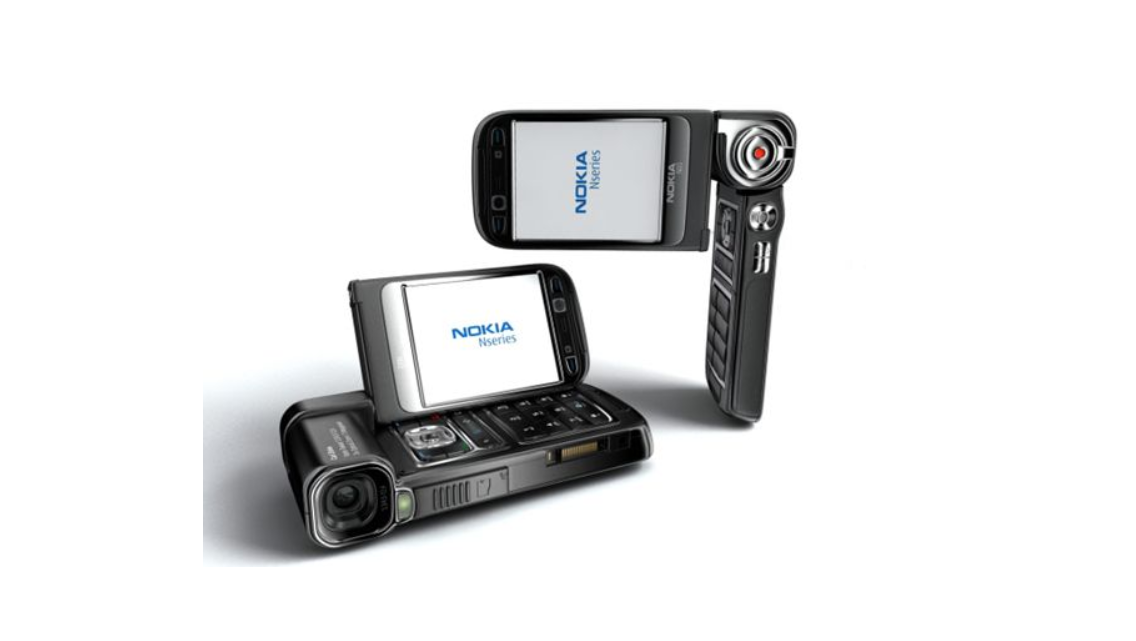

诺基亚N93采用双铰链的时尚翻盖设计，在功能上320万像素的蔡司镜头，Symbian OS 9.1 Series 60 第三版的操作系统，使其高端机型的特点也一览无遗，但是在价格方面的高昂也会令一些手机爱好者望而止步了。

2007年诺基亚：最辉煌的一年；N81、N95、6120

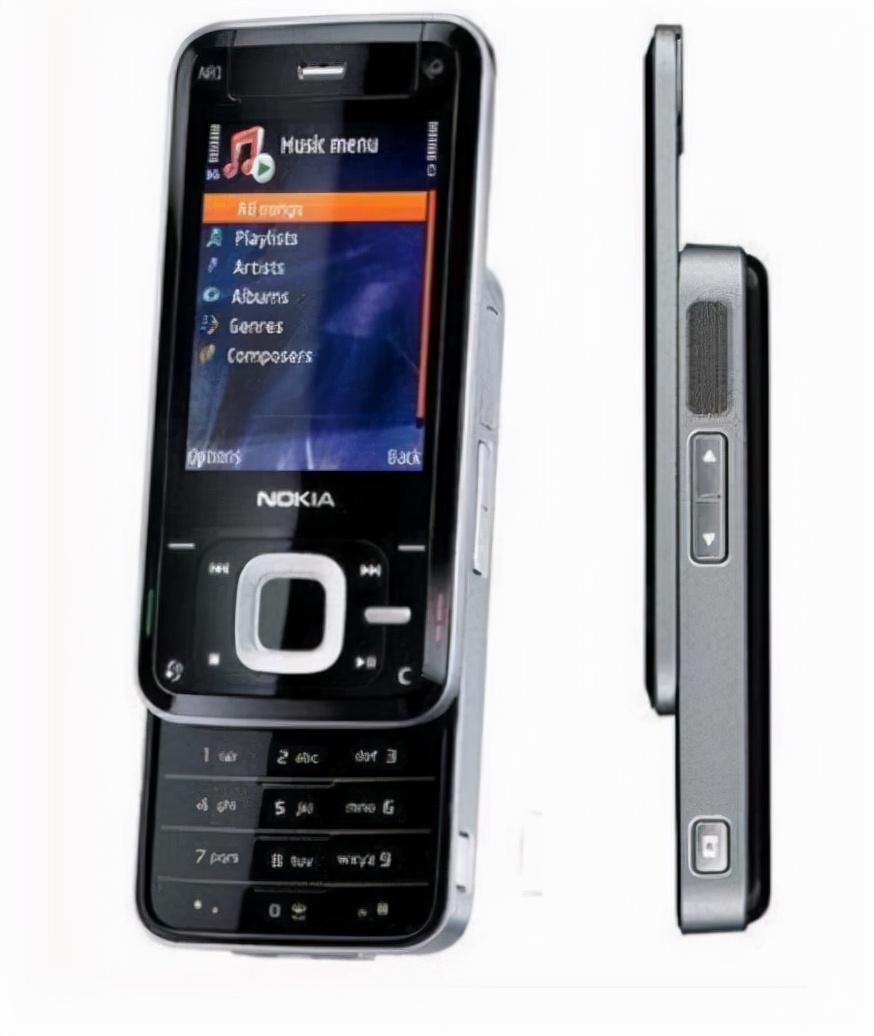

诺基亚曾试图在N81上重新找到游戏手机的感觉，这一次它抛弃了掌机造型，使用了更受欢迎的滑盖设计并配备独立游戏按键，将N-Gage 2.0作为一个游戏平台内置其中。当然，诺基亚最后仍未成功。

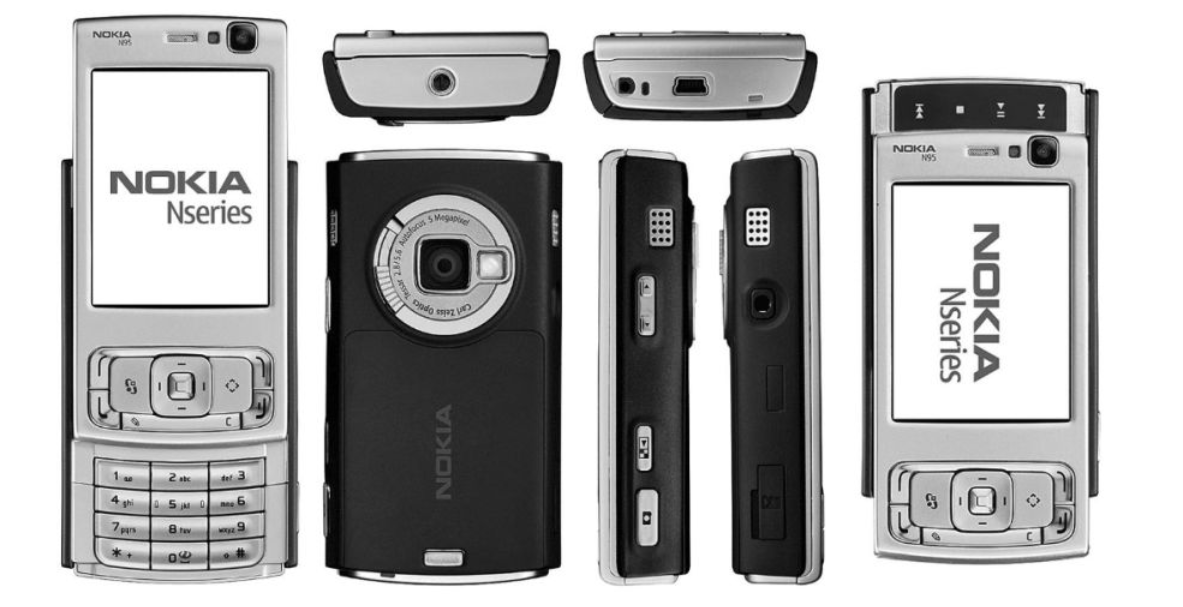

诺基亚N95缔造了诺基亚时代的巅峰，但也是Symian手机最后的辉煌。创新的双向滑盖、高清大屏幕及500万像素自动对焦摄像头在当时绝对是顶级配置水准，令人咋舌的售价以及火爆的人气都让诺基亚N95成为了2007年绝对的王者。

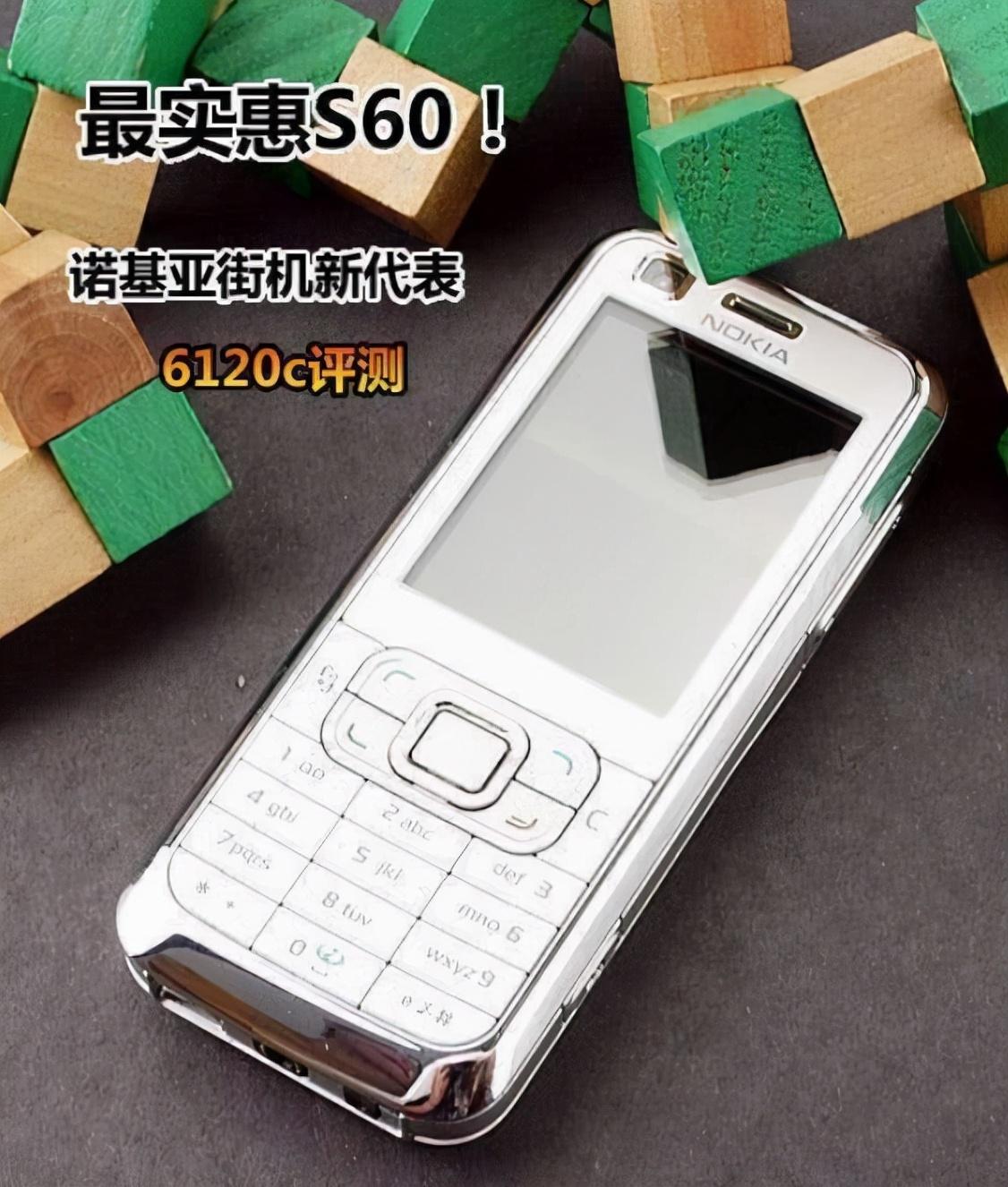

诺基亚120系列：在强手如云的2007年，诺基亚6120的出现开启低价智能机新篇章。

2008年诺基亚：N78、N85、5800、E71

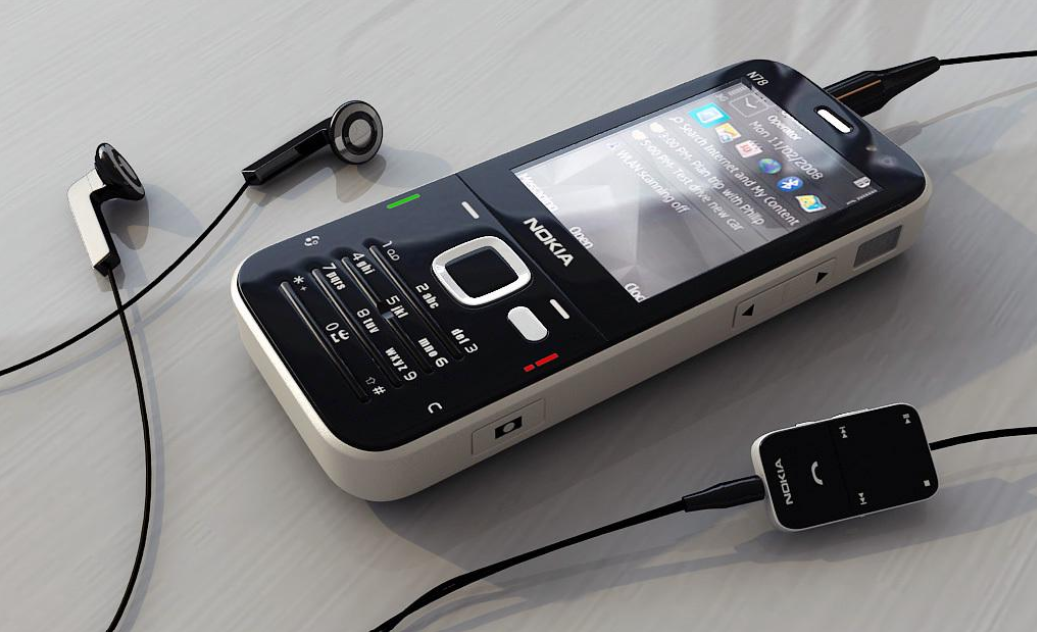

诺基亚N78是在其刚刚上市不久便初显街机端倪，并凭借着超高的性价比从N73的手机接过了“街机王”这面大旗。虽然当初还是有人觉得这款手机不如N73实惠，但如今不足2000元的售价则完全向世人证明了它的确有这个实力。

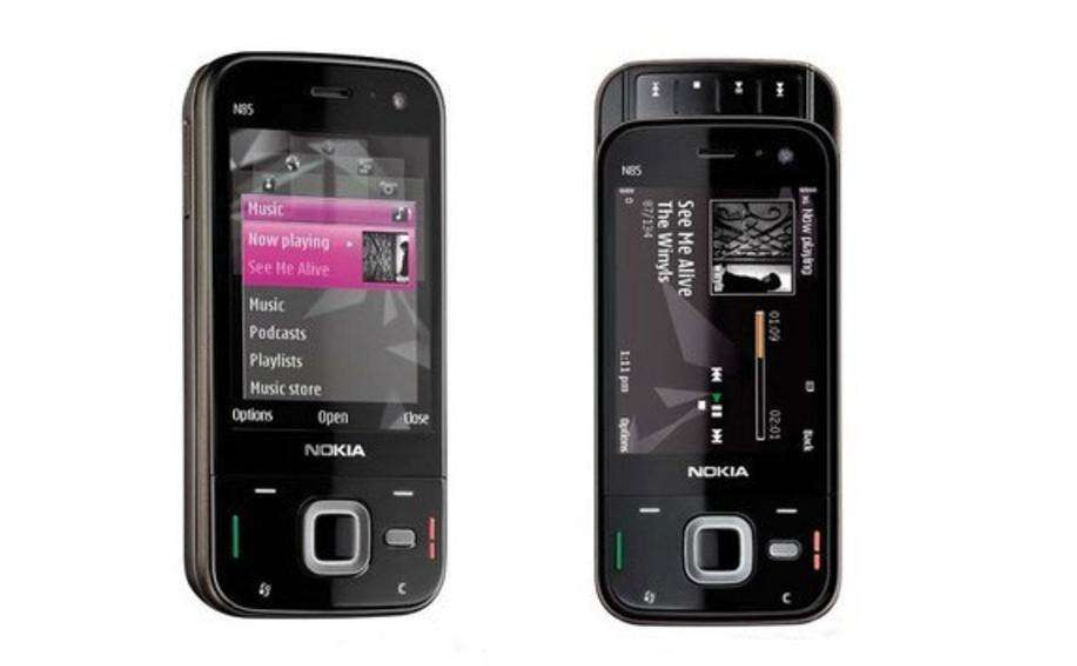

诺基亚N85外观设计整体看来与N81相似，拥有N81的精致做工与手感，却采用N96双向滑盖设计，将N系列的精华集N85于一体。N85采用2.6英寸的QVGA级别的AMOLED屏幕，反应速度较快、视角宽广，并且具备节电功能;配备有500W像素摄像头，与N81相比有明显的提升，支持自动对焦，成像效果不错，满足日常需求。

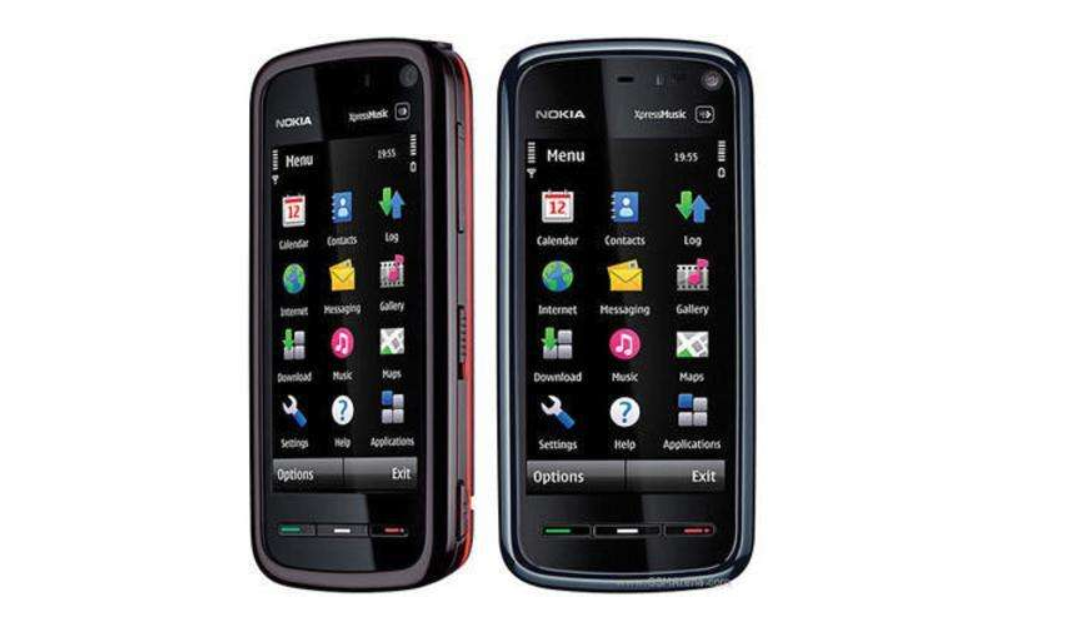

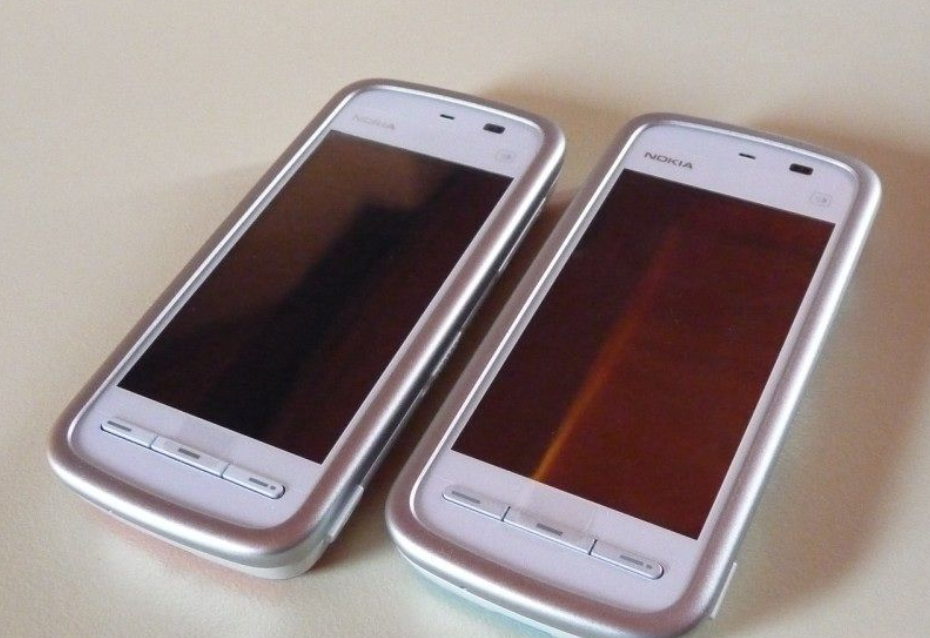

诺基亚5800：当年时值北京奥运会，改变世界的的iPhone就在2008年推出，出色的触控体验让人们为之称赞。为了抵抗苹果带来的触控潮流，诺基亚发布了真正意义上的首款触摸Symbian S60手机——5800 XpressMusic 。

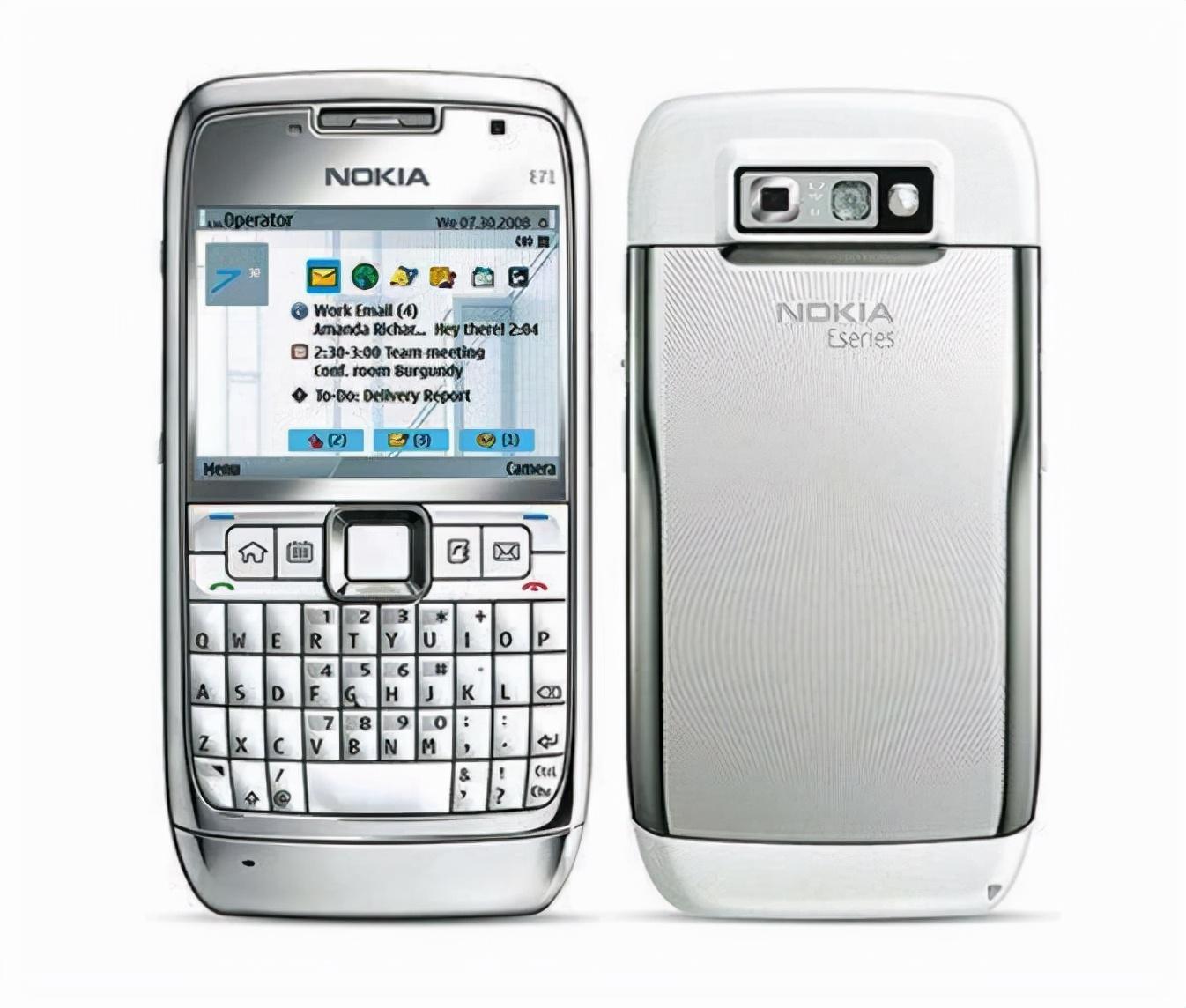

诺基亚E71采用了直板式横向屏幕设计，背盖采用不锈钢材质，运用了雕花金属背盖，搭配正面的镜面金属设计。在背盖上，根据不同色系加上不同图样的花纹，白色款为呈现放射状的曲线线条，黑色款则是方形点状纹路。出色的金属机身设计将轻薄时尚和全键盘紧密的联系在了一起。

2009年诺基亚：连续14年一家独大局面不复存在，为了创造销量疯狂出新品：N97、8208、N86、5230、

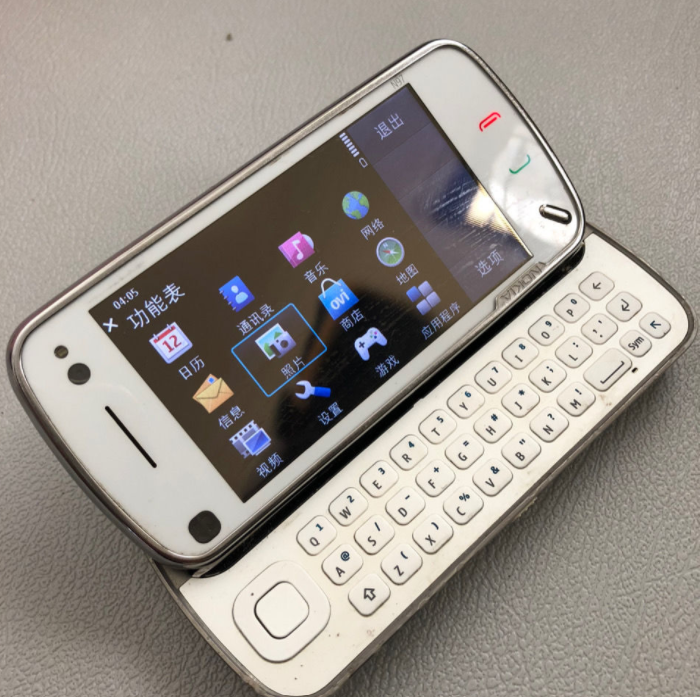

诺基亚N97：虽然内置了触摸屏和字母键盘，但Symbian系统的落后已经是不争的事实，它的系统逐渐落后于苹果手机。那个时候苹果手机已经推出iPhone 3GS，很多用户都把目光转向更为强大的苹果手机。与此同时，三星手机也开始兴起。

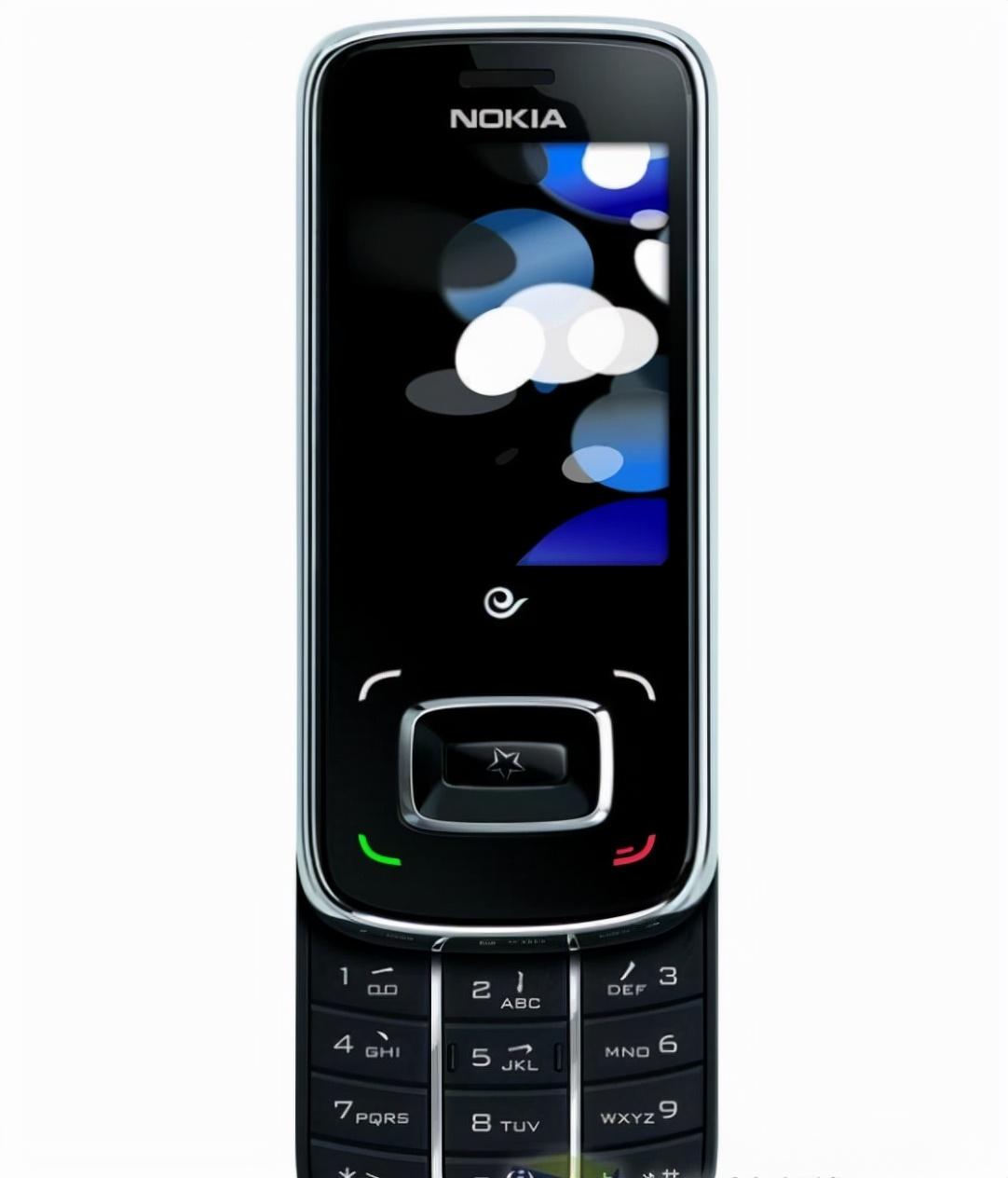

诺基亚8208是诺基亚面向中国内地推出了第一款3G移动终端诺，也是诺基亚第一款为中国电信定制的cdma2000移动终端。诺基亚8208是一款极富当代感的全新终端，具备一系列广泛的先进功能。精致的诺基亚8208造型圆润，采用双向滑盖设计，并带来一系列强大的娱乐功能。

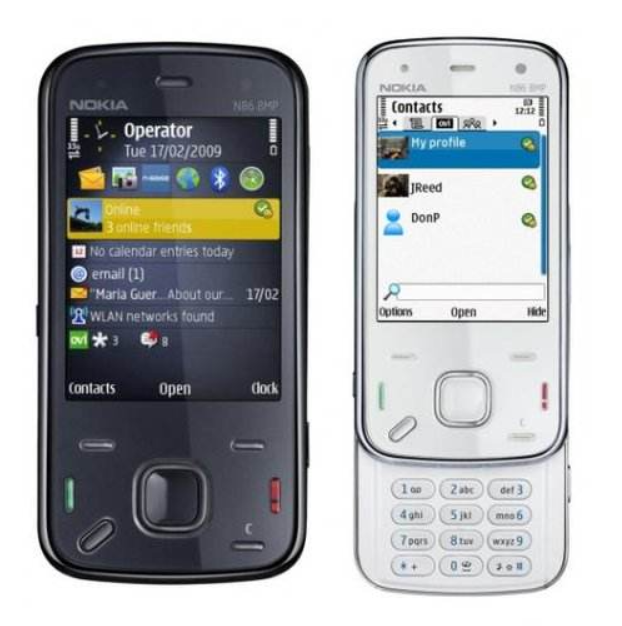

诺基亚N86：首款采用800万像素手机；卡尔蔡司(Carl Zeiss)光学镜头及800万像素传感器，其影像性能足以媲美优质的数码相机。诺基亚N86 8MP无论在强光还是弱光条件下都拥有强劲的表现，并为视频和静态成像进行了优化。它支持3G(WCDMA)功能，是中国内地N系列中第一款支持3G(WCDMA)的手机

诺基亚5230在外形上近似于5800和5530，多彩的机身颜色是该机最大亮点之一。诺基亚5230内置创新性的名片夹栏支持多达20个亲密好友的迷你头像，人们可以籍此轻松地联系好友并查看与他们相关的联系记录，虽然取消了拍照闪光灯的支持，但是其丰富的功能以及诺基亚的金字招牌，加上较低的报价，诺基亚5230性价比十足。

2010年诺基亚：N8

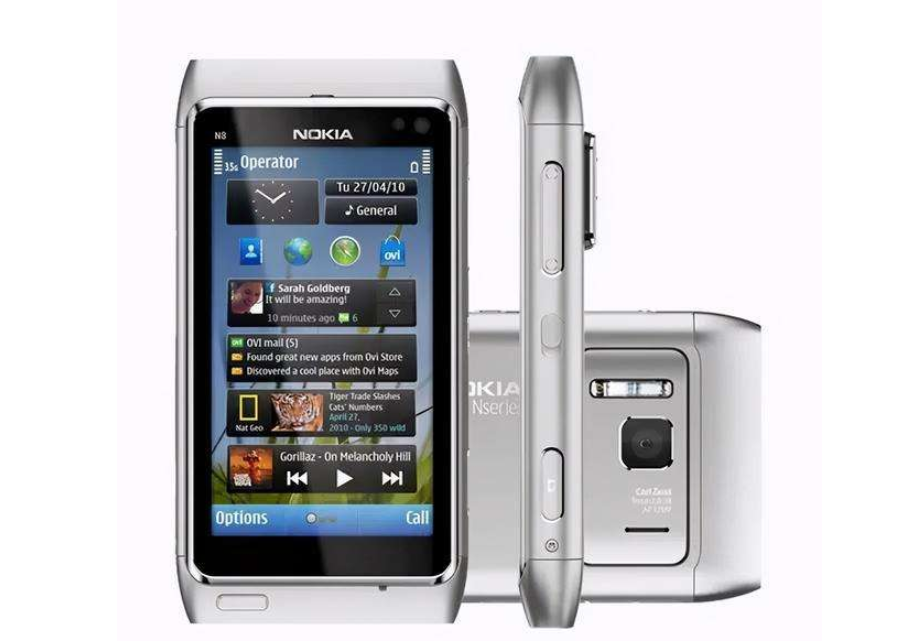

诺基亚N8：正式推出了1200万像素的智能手机，氙气闪光灯的匹配让该机的拍照十分强大，放在如今也不容小觑。此外，该机还是首款采用Symbian^3平台的智能手机，支持杜比数字+环绕5.1声效让其在音质方面也有不错的表现。诺基亚N8没能延续此前的成功。

2011年诺基亚：N9、X700

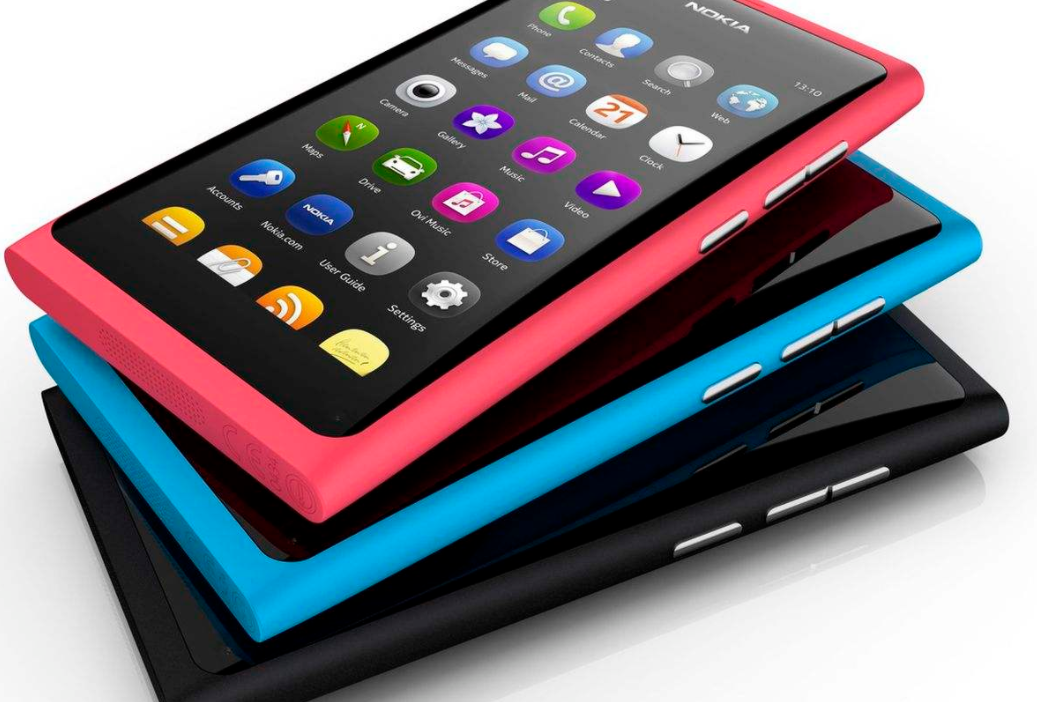

诺基亚N9：全球唯一一款采用MeeGo操作系统的智能手机，在Andriod/iOS火爆的当时，诺基亚N9的诞生真是印证了那句经典的广告词“不跟随”,可是一切都已太晚，随后诺基亚、英特尔纷纷宣布放弃MeeGo，N9就此称绝唱。

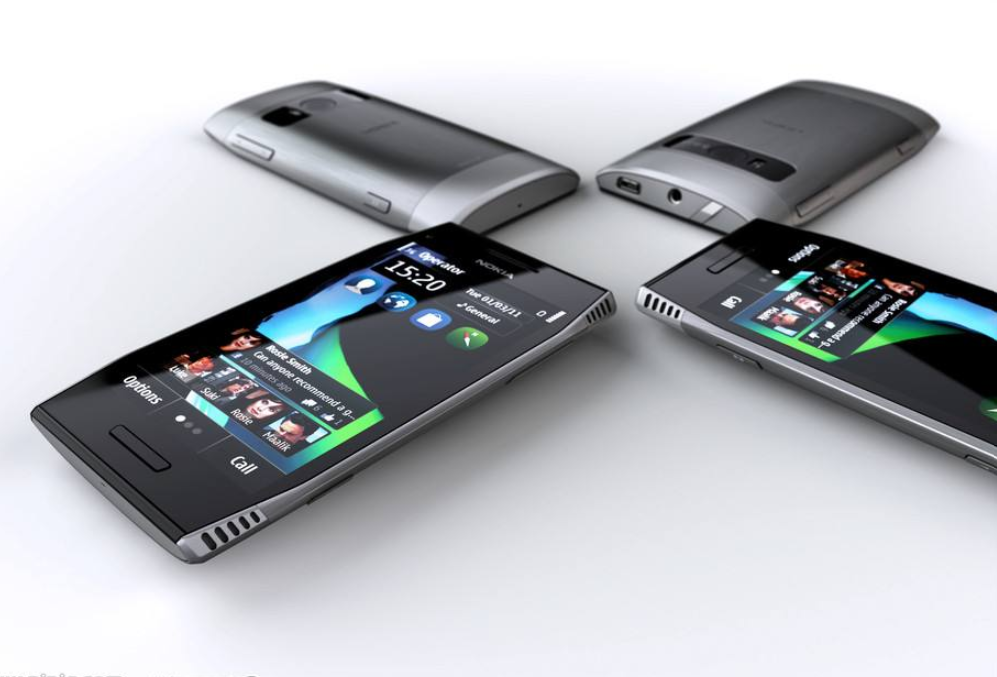

诺基亚X7-00：首款采用Symbian Anna系统；该机采用主频为680MHz的ARM11处理器，配备256MB RAM+1GB ROM机身内存，4.0英寸640×360像素AMOLED电容触摸屏，支持多点触控，显示效果细腻逼真。诺基亚X7-00机身正面采用的是精钢玻璃，可以防止一定程度的刮划发生。摄像头为800万像素，不支持自动对焦功能，拍摄性能方面还有待加强。

2012年：808

诺基亚808：作为塞班时代的终点，从此再无塞班系统 。它的影像水准足以让人叫绝，单从像素角度来说，4100万已经超越了许多主流的卡片机。而在画质方面，出色的成像质量，在如今也未被超越。此外，无损变焦的概念也由此展开，为日后的Lumia 1020打下了坚实的基础。

2013年：1020，1050

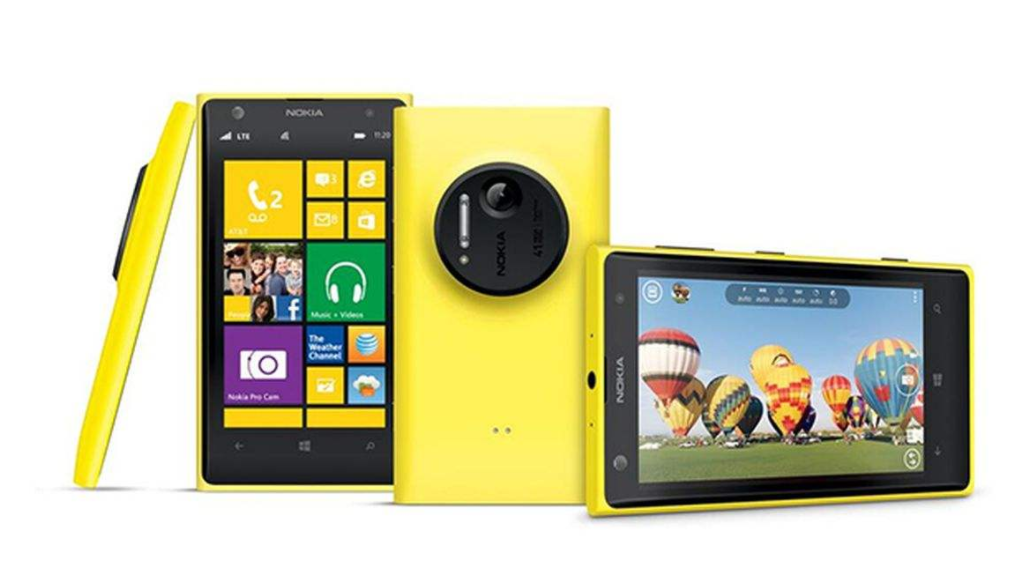

诺基亚1020：:将808 Pureview的4100万像素镜头缩小之后融入到Windows Phone中，令人印象深刻。但遗憾的是，这款硕大厚重的手机即便能够实现无损变焦，也依然撼动不了苹果iPhone 5s或是三星S4的地位，上市之后价格频繁跳水，诺基亚也最终从大众主流变成非主流、最终落入微软囊中。

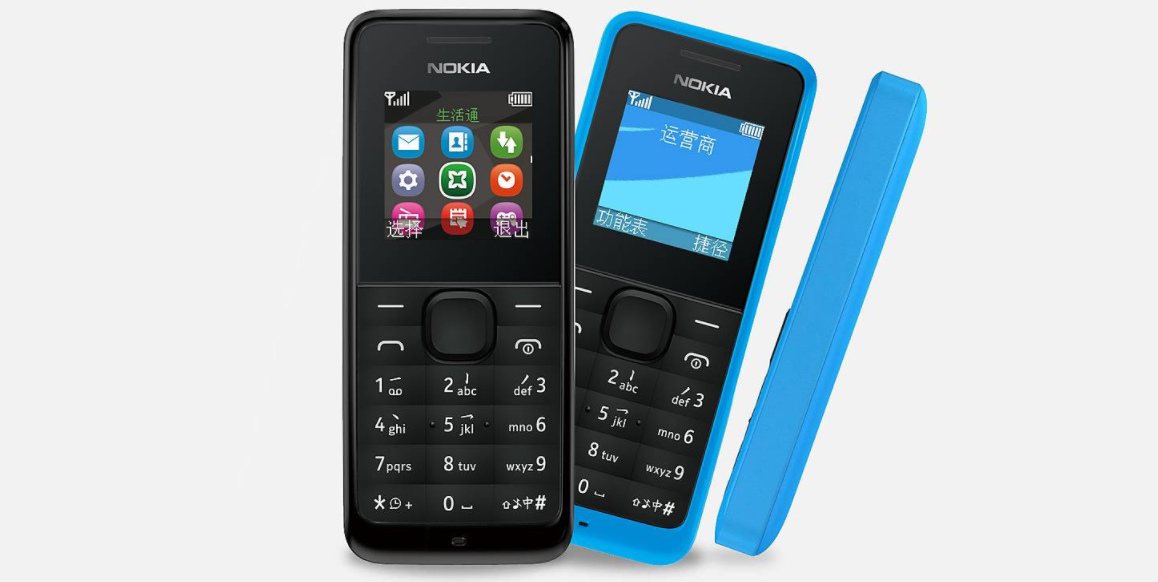

诺基亚1050：一经推出便受到众多用户的青睐，售价极低，待机超长。此外，在此价位的手机中，诺基亚1050的外观设计也绝对值得陈赞。

诺基亚大事记：

1、1994年接通中国第一个GSM电话

2、1995年接通中国第一个无线数据电话

3、1996年开始诺基亚手机连续14年占据手机市场份额第一的位置

4、1999年率先在中国推出第一款WAP手机诺基亚7110

5、2001年是发布了全球第一款采用开放式Symbian 6.0操作系统的手机，之后无人匹敌

6、2003年，诺基亚1100在全球已累计销售2亿台。

7、获得2007年全亚洲最佳品牌的殊荣

8、2009年诺基亚公司手机发货量约4亿部。

9、2010年第二季度，诺基亚在移动终端市场的份额约为35.0%，领先当时其他手机市场占有率20.6%

10、2013年9月3日上午宣布，微软宣布将以约71.7亿美元收购诺基亚手机业务，以及大批专利组合。微软将以37.9亿欧元收购诺基亚的设备与服务部门，同时以16.5亿欧元购买其专利组合的授权，共计54.4亿欧元，约折合71.7亿美元。

结束语：

2009年开始，诺基亚不再是一家独大了。连续14年创造下全球销量第一的诺基亚手机，带来的成功与喜悦笼罩在诺基亚企业员工和高管中。同时，却也导致其不敢转型，继续沿用塞班系统，从最初的开端，到如今的Lumia，诺基亚在人类手机发展史上留下了浓墨重彩的一页，更是陪伴了我们的成长以及事业的进步。

好了本期到此结束，以上机型没有讲解到的欢迎小伙伴在评论区留言。有兴趣的小伙伴可以收藏点赞加关注！

一种基于LTE的战术无线宽带通信系统

王艺燃，孙权，焦龙，霍菁，李霖枫

（中国电子进出口总公司，北京 100036）

：提出了一种基于LTE的战术无线宽带通信系统，可为半径为8 km范围的战术区域提供稳定的无线宽带通信信号覆盖，实现面向多种战术应用的宽带数据传输和集群话音、视频通话功能。对系统功能和性能进行了试验验证，试验结果显示，在MIMO天线采用空间分集设置条件下，单基站可在半径为8 km的区域内同时提供上行宽带约15 Mb/s、下行宽带约28 Mb/s的数据传输能力以及多路RS422串口数据传输能力，并可在数据传输的同时进行多种模式的战术集群通话，满足战术通信业务需求。

：LTE；无线通信；VPN；软交换

：TN924文献标识码：ADOI： 10.19358/j.issn.1674-7720.2016.24.017

引用格式 ：王艺燃，孙权，焦龙，等. 一种基于LTE的战术无线宽带通信系统［J］.微型机与应用，2016,35（24）：57-60.

0引言

在反恐作战、边境巡逻、区域防空作战等战术应用环境下，需通过无线通信手段实现阵地内人员、装备之间的话音和数据传输。话音通信包括指挥机构之间的点对点通话、电话会议通话以及集群通话。数据通信包括战场宽带多媒体数据的实时传输，以及传感器、作战装备、指控装备之间的参数和命令传输等［12］。

现代战场环境下，通信系统需承载的战术业务类型越来越丰富，对通信系统的能力要求越来越高，传统的通信装备已难以满足战术应用需求。传统的战术通信手段存在带宽窄、数据传输速率低、用户容量小、拓扑结构固定、系统扩容困难等应用缺陷［3］。

应用于民用宽带移动通信领域的LTE（Long Term Evolution)技术标准具有传输稳定、频谱利用率高、误码率低、组网灵活、业务样式丰富等优点［48］。基于这些优势，LTE技术在反恐、军事等特殊领域的应用受到越来越多的重视，但在这些应用场景中，传统的LTE通信系统存在大区制工作方式下信号覆盖范围小、单一通信终端无法接入多台IP用户设备、话音调度业务功能难以满足战术应用需求等缺陷［9］。

本文提出了一种基于LTE的战术无线宽带通信系统，在充分利用LTE标准技术优势的同时，面向战术应用进行了优化设计。

1LTE战术宽带无线通信

本文提出的基于LTE的战术无线宽带通信系统，通过虚拟专用网络（Virtual Private Network，VPN）技术解决在单台通信终端下接入多路信息设备的问题，通过专用天线实现信号覆盖范围的提升，通过基于软交换技术的调度服务器实现视频调度以及IP电话与采用PTT键通话的通信电台之间的战术集群话音调度功能。

1.1系统架构

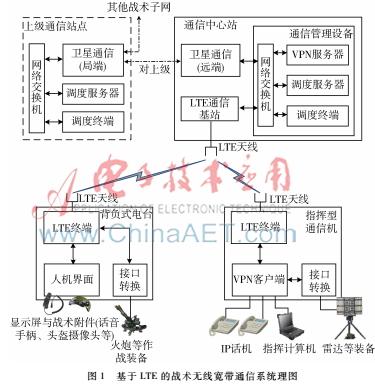

系统的组成架构如图1所示。系统由通信中心站和指挥型通信机、背负式电台两种通信终端构成。

通信中心站一般搭载于专用的通信车上，通过LTE通信基站提供无线通信信号的覆盖，完成数据和话音的双向传输。通信中心站的通信管理设备包括网络交换机、VPN服务器、调度服务器和调度终端。可通过网络交换机接入本地卫星通信设备，实现本系统与上级通信站点的图1基于LTE的战术无线宽带通信系统理图实时通信。

指挥型通信机适用于各类指挥所或指挥车，可通过VPN客户端同时接入多部IP电话和计算机，或通过接口转换模块将IP网络数据转换为指定的通信接口（如RS422、RS485接口等）数据，实现与传感器等装备的数据传输。

背负式电台适用于对便携性有较高要求、需采集战场视频、采用PTT（Push To Talk）形式进行战术通话，或需要对高炮、便携式防空导弹等作战装备进行数据通信的作战单位使用。

1.2VPN系统

在战术通信系统中，位于指挥所、指挥车等节点的通信终端通常需要接入多路信息设备，如IP电话、笔记本电脑、传感器等，并与其他通信终端下的信息设备进行交互，而LTE协议本身的NAT功能并不支持这种访问方式。

本系统采用VPN 技术实现该功能，以LTE宽带无线通信网络为平台，通过通信中心站的VPN服务器对LTE网络进行虚拟网络扩展，为全网指挥型通信机的接入设备提供虚拟的专用传输通道，并通过指挥型通信机的VPN客户端实现本地多路设备的扩展接入。

1.3调度功能

通过设置于上级通信节点和LTE通信中心站的调度服务器与调度终端进行高清视频业务的接入处理以及战术话音的调度。话音传输基于SIP协议，话音调度功能包括点对点拨号、电话会议、广播、通拨等［10］。上级通信节点与多个LTE通信中心站的调度服务器之间可联网工作，继而实现上级通信节点和多个LTE宽带子网之间的视频、话音互联。战术通话方式主要包括以下几种。

(1) IP电话之间：上级通信站点、通信中心站以及连接在指挥型通信机的IP电话间通过拨固定号码进行点对点拨号通话或电话会议通话。

(2) 背负式电台之间：背负式电台采用PTT手柄进行通话，根据指挥层级关系，电台的人机界面预设有多个可定义的拨号快捷键，可进行点对点通话或点对多点通拨通话。

(3) IP电话与背负式电台之间：指挥机构的IP电话可通过拨预设号码对下属背负式电台进行点对点通话或广播通话。

上述通话过程中，可通过所在网络的调度终端对正在进行的通话进行强插、强拆等操作。

1.4天线

为了满足战术使用的信号覆盖范围要求，系统采用了高增益的基站天线和终端天线，并基于军用背景加大了基站与终端的发射功率。系统所使用的基站与终端的天线基本设计参数如表1所示。其中，DXLTE1为终端天线，DXLTE2为基站天线。表1天线参数天线型号DXLTE1DXLTE2频率范围/MHz1 447～1 4671 447～1 467增益/dBi510发射功率/W230接头型号SMA阳N(F)尺寸Size/mmΦ75×285Φ20×1 200

2试验验证

2.1试验环境

2015年11月20日在合肥市郊进行了本系统的实地测试验证工作。通信中心站配置于合肥市滨湖新区南淝河大桥中段偏西处，各通信终端分别配置于中心站西侧距中心站3 km、5 km、8 km处。3 km~5 km之间设置用于测试背负式终端得动中通性能的路段。

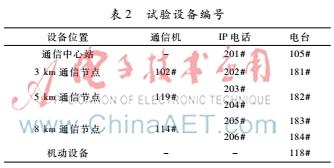

通信中心站采用车载方式，天线通过升降杆升高至约6 m高度。通信节点的终端天线架设高度约1.8 m。各通信节点的试验设备如表2所示。其中，将5 km通信节点的指挥型通信机设置为全部背负式电台的上级指挥站，在全部背负式电台中，5 km通信节点处的182#为指挥机，即可对其他电台进行一键通播通话。测试前通过通信中心站的调度终端对上述话音调度关系进行配置。114#通信机和184#电台各设置一个RS422串口，用于测试接口转换传输能力。为了保证战术环境下的信息传输可靠性，系统天线均采用空间分集模式。

2.2宽带传输试验

使用FTP软件进行多线程数据上传和下载，记录传输速率。

(1)单站最远距离传输试验

首先测试在8 km的设计极限距离上单站同时上传下载多个文件的数据传输速率，通过114#通信机接入的计算机与中心站的计算机进行双向数据传输试验2次，测试结果如表3所示。

(2)多站并发传输试验

首先进行单站上行、多站下行的并发数据传输测试。通信机102#的计算机向基站计算机上传文件，119#、114#的计算机从基站计算机同时下载文件，3次测试的通信速率如表4所示。

由试验结果可见，在多站双向通信条件下，系统总的上传、下载速率较单站传输略有下降。

其次进行多站同时上行的并发数据传输测试。102#、119#、114#三站的计算机同时上传文件，3次测试的通信速率如表5所示。第1次测试与第2、3次测试数据相差较大，这是由于后两次测试采用了更多的传输线程。总体而言多次试验性能参数稳定。

由多站并发传输试验可见，各个并行站所分得的传输资源与其信道状况有关，在同样的射频性能条件下，随着与通信中心站距离变远，终端的通信性能有一定的衰减。

2.3接口转换传输试验

在多站并发传输试验的同时，通过8 km节点的114#指通信机和184#电台进行接口转换传输能力测试。通过通信中心站的计算机向两个终端各发送一路RS422串口数据，从各自的串口读取接收到的数据并测试误码率，测试结果如表6所示

试验结果显示，在满负荷宽带传输的条件下，通信终端RS422串口传输的误码率为0，具备良好的误码率性能，可以满足战术装备的数据传输要求。

2.4战术话音与视频传输试验

在多站并发传输的情况下进行战术话音和视频传输试验，测试话音和视频的调度能力以及数据-话音同传的稳定性。

(1) 话音传输试验

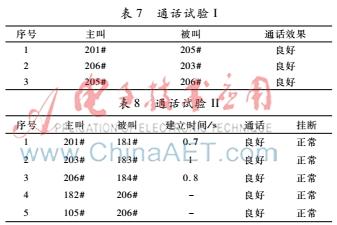

IP电话点对点试验结果如表7所示。试验结果显示，在全系统满负荷数据传输的条件下，通信机接入的IP话机之间可相互拨号通话，且话音效果良好。

IP电话与背负式电台之间，以及电台彼此间的拨号通话试验结果如表8所示。当IP电话对背负式电台拨号时，系统在拨号后立即建立并接通通话，但试验中存在0.5~1 s的通话建立延时时间，这是由于试验系统中背负式电台采用的是基于Android系统的软电话设计，存在一定的软件内部延时，该延时可在后续的软件优化中予以消除。

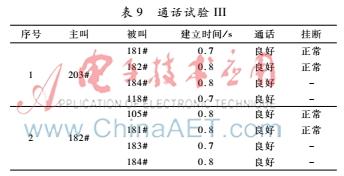

两种终端的通播功能试验结果如表9所示。试验中，部分电台在通话建立后通过自身人机界面的“挂断”键进行主动挂断，部分通过主叫方挂断进行被动挂断。

试验结果显示，在VPN系统和调度服务器的支持下，本系统可以实现IP电话与背负式电台PTT话音之间的点对点拨号通话与点对多点通播通话。

(2)视频传输试验

在多站并发传输的情况下，采用118#电台进行“动中通”视频传输性能测试，该电台搭载于车辆上，沿3 km节点东西向各2 km的路段往复行驶。为保证信号不被车体阻断，将电台天线固定于车辆顶部。该电台与181#~184#电台的视频传输试验结果如表10所示。

3结论

本文提出了一种基于LTE的战术无线宽带通信系统,解决了传统LTE通信系统信号覆盖范围小、单一通信终端无法接入多台IP用户设备、话音调度业务功能难以满足战术应用需求等缺陷，可为战术区域提供稳定的无线宽带通信信号覆盖，实现面向多种战术应用的数据传输和集群话音通话功能。试验结果显示，系统所采用的基站与终端天线可以满足8 km的宽无线信号覆盖，VPN系统可为数据传输和话音通话提供稳定的NAT应用支持，调度服务器可在高速数据传输的情况下保障战术话音和视频业务的建立和传输，且系统具备稳定的动中通能力，为反恐作战、边境巡逻、区域防空作战等战术应用环境提供了一种切实可行的综合通信解决方案。

参考文献

［1］何明, 姜志平, 赵勇. 美军下一代高级战术互联网体系结构发展研究［J］ .指挥控制与仿真，2010，32(6): 121123.

［2］曹进刚，张春晓，胡少东. 美军战术通信发展现状及对我军启示［J］. 信息通信, 2014（9）:137 138.

［3］于全.战术通信理论与技术［M］ .北京:电子工业出版社, 2009.

［4］孙昀. TDLTE 业务和终端现状及发展趋势［J］.电信工程技术与标准化, 2010, 23(12):13 16.

［5］张新程，田韬，周晓津，等.LTE 空中接口技术与性能［M］. 北京：人民邮电出版社，2009.

［6］ RATASUK R, GHOSH A. System performance of uplink multiuser MIMO in LTE［C］. IEEE Vehicular Technology Conference, 2011, 17(3): 1 5.

［7］王仑. LTE宽带集群专网的行业应用［J］.移动通信，2014(1)：54 55.

［8］ GHOSH A, RATASUK R, MONDAL B, et al. LTEadvanced: nextgeneration wireless broadband technology［C］. IEEE Wireless Communications, 2010, 17(3): 15361284.

［9］金红军. 基于LTE 技术的战术通信系统研究进展［J］. 电讯技术，2012,52(8)：1387 1394.

［10］马岚，于进才.多媒体通信技术的应用及发展［J］. 电子技术应用，2001,27(9)：6 9.
