新型电磁材料微带天线的综述

摘要： 随着无线传输产品的普及，各种设备对天线的性能要求越来越高，研制具备较高性能的天线的必要性越来越突出。新型电磁材料由于其自身的特点，能够实现一般材料所不具备的电磁特性，在高性能微带天线设计中得到了广泛的应用。同时，由于设计参数的复杂化和设计目标的多重化，全局优化算法逐渐引入到了天线设计中来，以实现对微带天线贴片和新型电磁材料结构的优化设计，大幅提升微带天线的各项性能。

0 引言

随着各种网络设备的应用普及和超宽带无线通信技术的发展，人们对宽带高增益天线有了更高的需求，主要体现在频带的范围更广，便于安装、架设和携带，同时具有较高的效率和增益。微带天线因所具有的优点，如体积小、重量轻、结构稳定、剖面低、馈电方式灵活、成本低、易与设备共形、易产生线极化波和圆极化波等，深受人们的青睐，在应用方面得到了迅速的推广。但微带天线由于其独特自身结构及实现原理，有着固有的缺陷，即阻抗带宽较窄，单片天线增益较低，这两项缺陷成为了限制其广泛应用的主要障碍。因此，研究如何展宽微带天线的带宽并提高天线增益有着十分重要的意义[1]。

新型电磁材料结构在这种背景下应运而生。新型电磁材料，又称超材料（Metamaterial），其凭借自身特殊的结构，产生了特殊的电磁属性，突破了传统电磁场理论中的一些重要概念，已经逐渐成为国际物理、材料和电磁领域的研究前沿和热点，其于2003年和2006年两次被美国《Science》杂志评为年度十大科技突破之一，且于2011年被评为美国21世纪前十年的十大科技之一[2]。将新型电磁材料结构应用到现代天线设计中，将大大改善天线的增益、带宽等电磁特性，极大提升常规天线的性能。

目前的天线设计方式主要依靠微波电子设计自动化(Electronic Design Automation，EDA)软件，而综合问题，更多的则是依赖于最优化技术。最优化问题求解的研究已经成为数学和计算机科学研究领域的重点。在实际工程设计中，许多最优化问题十分复杂，传统的方法难以解决。因此把全局优化算法运用到参数设计中具有较高的实际应用价值[3]。

1 微带天线的概述

Deschamps教授于1953年在研究如何将微带传输线传播的能量辐射出去时，提出了微带天线的概念。从二十世纪70年代起，微带天线技术迅速发展，逐渐成为了天线家族中独立的分支。与此同时，第一个实用微带天线也制作而成。微带天线属于一维小型天线，天线的长宽尺寸与波长一般来说在同一数量级，而天线的厚度仅有波长的百分之一左右[4]。

微带天线按照贴片形状的不同可以分为圆形贴片微带天线、矩形贴片微带天线、三角贴片微带天线等；按照结构不同可以分为微带贴片天线和微带缝隙天线两大类；按照工作原理不同可以分为微带行波天线和微带驻波天线等[4]。微带天线主要由接地板、介质板、辐射贴片以及馈线构成，可以通过侧馈电或者同轴馈电方式连接馈源。

在微带天线发展过程中，展宽微带天线的带宽始终是微带天线研究的热点和难点。目前已有许多途径来解决这个问题，例如采用低介电常的材料，增厚介质基片，附加寄生单元的共面结构，增加介质层数和利用宽频带阻抗匹配电路等，这些都可以大大展宽微带天线的工作带宽[5，6]。但是，增厚介质基片的办法会增大天线表面波，产生一些对其性能有不利影响的辐射。表面波在介质中传播时，一部分会传播至天线的不连续处(例如天线横断面)，这样会使天线的极化纯度弱化，效率降低。由于微带天线的谐振特性可等效为一个高Q并联谐振电路，所以展宽微带天线的基本途径可以通过寻找降低等效谐振电路的Q值来实现，能够实现目的途径包括：修改等效电路、附加阻抗匹配网络[7]。常用的方法包括选择合适的基片、阶梯形基片、合适的贴片形状、合适的馈电技术、多层结构[8]、在贴片或接地板“开窗”、多模技术以及加载等[9，10]。

2 新型电磁材料的应用

新型电磁材料统称为Metamaterials，其中Meta是一个古希腊的单词前缀，有“超”的意思，一般译为“超材料”，亦即新型电磁材料[11]。这些材料都是人工合成材料，能够通过人为的方式，构造出不同的介质基板结构，实现特定的电磁功能，在电磁领域表现出一些在自然界中不存在的现象，如频率禁带、负折射率等[12-14]。当把它们应用于天线设计领域中时，可显著改善天线单元的性能，如提高增益、增加带宽[15]等。这些人工材料的出现，为克服当前在天线设计领域遇到的一些技术上的限制提供了可能的解决方案。新型电磁材料所具备的独特电磁特性使其成为电磁领域一个研究热点，其中尤以人工磁导体(Artificial Magnetic Conductor，AMC)的研究和应用最为广泛和深入[16-18]。

研究人员从倒L型单极子天线入手，分析了其在理想导体(Perfect Electric Conductor，PEC)接地表面时的不匹配现象，进而引入三种不同的AMC结构接地板来使得该天线达到匹配，并显著增强了天线在其中心频率处的输入阻抗带宽[19]，如图1所示。Wang等人研究了将AMC表面应用于接地板的地剖面谐振腔天线。该天线由接地板和金属电磁介质层阵列(Metal Electromagnetic Bandgap，MEBG)构成，该阵列起到部分反射表面(Partially Reflective surface，PRS)的作用，同时使用微带天线来作为谐振腔的馈源，使用AMC接地板替代PEC接地板实现了将天线的剖面降低50%[20]，如图2所示。

Gonzalo利用基底打孔电磁带隙(Electro-magnetic Bandgap，EBG)结构(如图3所示)，很好地抑制了贴片天线的表面波，减小了天线后向辐射，使天线增益有了大幅的提升。Llombart等人提出的平面圆对称EBG结构，如图4所示，具有易于制作、抑制所有沿径向传播的表面波的优点，使印刷天线的带宽提高到20%。Coccioli等人将共面紧凑式光子晶体(Uniplanar Compact Photonic Bandgap，UC-PBG)结构用于缝隙耦合馈电贴片天线，如图5所示，成功抑制了表面波，使得天线的边射增益提高了3 dB[21]。

Hosseinipanah等人在原来传统AMC结构介质基板上，添加了第二层频率选择表面(Frequency selective surface，FSS)结构，构成双层AMC(2L-AMC)结构，如图6所示，将传统AMC结构中使用的单层厚介质基板使用两层薄介质基板来替代，在同等基板厚度下达到同样的性能。最重要的是，这样的双层薄介质结构消除了传统设计中单层厚介质基板价格昂贵且难以制得的影响，同时为天线的性能优化提供了更多的可调节参数，更加有利于天线的精细化调节[22]。

通过使用AMC结构来合理设计微带天线的辐射贴片和接地板，使二者在相同的频段分别产生电谐振和磁谐振，等效于构造了具有负介电常数和负磁导率的介质，从而构成了一种基于新型电磁材料的微带天线，实现了一般天线所不能达到的性能[23]。通过对以上文献内容分析综合，可以看出，仿真和测试结果均表明使用新型电磁材料结构所设计的天线带宽得到了极大提升，同时，在整个带宽范围内也保持了较高的增益[24]。由此可见，这种将新型电磁材料应用到天线中的设计方法具有非常广阔的研究前景。

3 优化算法在天线设计中的应用

在天线的实际研究和工程设计中，存在许多最优化问题，其中有些参数分析问题非常复杂，给研究和工程设计带来了巨大的困难。比如，在天线设计中最优化问题的函数往往是非线性、不可微分以及多参数的，这使得实现最优性能的参数和结构的选择变得十分困难[25]。在工程设计中，分析和综合是相辅相成的。工程的分析主要依赖于计算电磁学或者微波电子设计自动化(Electronic Design Automatic，EDA)辅助工具软件[26-28]。而综合问题，则更多的依赖于最优化算法。多数EDA软件中均包含了常规优化算法和全局优化算法，这些算法具有灵活性高，不容易陷入局部最优等优点，能够有效地进行全局搜索，所以应用优化算法来对天线进行多目标的优化设计具有很好的发展前景[3]。

Junho Yeo等研究人员提出了一种使用遗传算法来对多频天线介质地板进行优化的方法，其将天线介质地板反射系数的幅值和相位作为优化目标，在损失了一定带宽的基础上，得到了0°反射相位，提升了介质地板的性能[29]，如图7所示。杨帆等人将遗传算法引入到天线设计中进行参数优化，讨论了优化中的一些基本问题，如基因串的定义、遗传算法与矩量法的结合、适应度函数的设计以及控制参数的选择等，选择馈电点和贴片形状为敏感参数进行优化，得出了不同形状的微带天线，如图8所示，分别具备了宽带和双频的特点[30]。这种使用遗传算法来进行天线设计优化的方法克服了以往微带天线参数研究工作量大、参数和结构选择具有一定盲目性的缺点，加速了天线设计周期，验证了遗传算法在微带天线优化设计中的有效性及优越性。

同时，有研究人员对多种全局优化算法进行分析，使用遗传算法[31]、微分进化策略、田口算法以及高效全局优化算法(Efficient Global Optimization，EGO)等对天线进行实际参数研究，分析了各种算法的异同点[3]，为后续研究提供算法理论基础，便于研究人员借鉴参考。因此，在实际优化应用中，应根据具体的问题，结合优化算法的自身优势来选择合适的算法，以便最大限度提升优化效率，得到全局最优解，实现天线的最优化设计。

4 结论

综上所述，新型电磁材料结构由于其优异的电磁性能，为高性能微带天线的设计提供了新的研究方向。研究人员以微带天线贴片和介质基板为研究重点，对多种平面一维和二维电磁带隙结构进行建模仿真，构建新型电磁材料结构，在提高天线性能方面取得了很大的进展[32]。同时，在天线设计过程中，将优化算法应用到新型电磁材料结构的参数研究上，大幅提升天线设计效率，能够快速有效地实现高性能微带天线的设计。

纵观新型电磁材料及相关优化算法在天线设计中的应用，可以预计：

(1)新型电磁材料在天线设计中的应用将会越来越普遍。

得益于理论学者对相关模型的进一步分析研究，新型电磁材料结构的理论模型将会越来越清晰，由于其独特的电磁特性，其在高增益宽带宽微带天线设计中将会得到越来越广泛的应用研究。

(2)新型电磁材料的结构将会越来越多样化。

目前新型电磁材料的建模多集中于简单一维二维结构，得益于相关建模仿真工具以及生产工艺的发展，复杂一维二维或者三维形式的新型电磁材料结构将会变得越来越普遍，其所具备的更多的可调节的参数将使得天线的设计更趋于精细化。

(3)优化算法在天线设计中的应用将会更加普遍化和多样化。

新型电磁材料的引入，使得天线设计有了更多的参数需要进行调节和匹配，这使得参数研究的难度和复杂度急剧提升。依靠EDA软件的参数扫描功能进行天线设计必然会花费较多的时间，并且由于参数扫描所具有的盲目性，难以快速有效地实现高性能天线的设计。优化算法由于其具备良好的全局搜索能力，能快速稳定地寻找到实现最优天线性能的参数和结构，能有效设计高性能天线，同时大幅缩短天线设计周期。对于天线设计中的复杂目标优化，单一算法可能会受自身特点的制约，难以快速有效地实现，所以多种算法的联合优化也会逐渐出现在天线设计当中。

参考文献

[1] 杨奋华，汤炜.一种新型的高增益低剖面天线[J].通信技术，2013(1)：29-31.

[2] 曹文权，卢春兰，李平辉，等.新型人工电磁结构在微带天线中的应用研究[J].军事通信技术，2014(3)：80-86.

[3] 向征.多优化算法集成及其在天线设计中的应用[D].成都：西南交通大学，2014.

[4] 刘藤.微带天线的理论研究与工程设计[D].成都：电子科技大学，2011.

[5] 李明星，张广求.微带天线的宽带设计综述[J].无线电工程，2003(11)：36-37，53.

[6] 王聪敏，高向军，夏冬玉.宽带微带天线技术的探讨[J].现代电子技术，2003(8)：16-18.

[7] 钟顺时.矩形微带天线的带宽和宽频带技术[J].电子科学学刊，1985(2)：98-107.

[8] 李秀萍，安毅，徐晓文，等.多层微带贴片天线单元和阵列设计[J].电子与信息学报，2002(8)：1120-1125.

[9] 岳满芝.小型化与宽频化微带天线的研究与设计[D].西安：西安电子科技大学，2012.

[10] 钟顺时，罗远祉.微带天线理论和技术的进展[J].电子科学学刊，1989(3)：290-298.

[11] 叶俊.基于超材料理论的新型微带天线设计与研究[D].南京：南京航空航天大学，2012.

[12] 江洪，王微，许露.超材料研究及应用发展趋势[J].新材料产业，2014(9)：9-11.

[13] 刘涛，曹祥玉，张广，等.Metamaterials技术及其天线应用综述[J].系统工程与电子技术，2007(12)：2192-2196.

[14] 穆欣.电磁带隙结构及其在微带天线中的应用[D].西安：西安电子科技大学，2012.

[15] 季灵.平面周期结构在天线设计中的应用[D].合肥：中国科学技术大学，2014.

[16] 刘振哲.基于LTCC超材料基板的微带天线研究[D].成都：电子科技大学，2013.

[17] 王倞婧.人工磁导体结构的研究及在天线中的应用[D].南京：南京理工大学，2012.

[18] 彭麟.微波平面周期结构及其应用研究[D].成都：电子科技大学，2013.

[19] FOROOZESH A，SHAFAI L.Application of the artificial magnetic conductor ground plane for enhancement of antenna input impedance bandwidth. 2009 IEEE Antennas and Propagation Society International Symposium，1-4.

[20] WANG S，FERESIDIS A，GOUSSETIS G，et al.Artificial magnetic conductors for low-profile resonant cavity antennas[J].IEEE Antennas and Propagation Society Symposium，2004(2)：1423-1426.

[21] 张玉发，刘春恒，吕跃广，等.EBG结构在天线设计中的应用及发展动态[J].舰船电子工程，2008(1)：21-28，5.

[22] HOSSEINIPANSH M，WU Q，FU J H.A novel design technique for artificial magnetic conductor&apos[C].2007 International Symposium on Microwave，Antenna，Propagation and EMC Technologies for Wireless Communications，39-42.

[23] 闫敦豹.人工磁导体结构及其应用研究[D].长沙：国防科学技术大学，2006.

[24] FOROOZESH A，SHAFAI L.Investigation into the application of artificial magnetic conductors to bandwidth broadening，gain Enhancement and Beam Shaping of Low Profile and Conventional Monopole Antennas[J].IEEE Transactions on Antennas and Propagation，2011，59(1)：4-20.

[25] 简玲.遗传算法在微带天线设计中的应用[D].南京：南京航空航天大学，2006.

[26] 闫敦豹，高强，付云起，等.改进的宽带人工磁导体结构[J].电波科学学报，2005(5)：586-589.

[27] 闫敦豹，付云起，张国华，等.EBG结构在微带天线阵中的应用[J].微波学报，2005(S1)：75-78.

[28] 来雪梅，王代华，张哲.基于HFSS的微带天线设计与仿真[J].机械工程与自动化，2009(6)：40-42.

[29] YEO J,MITTRA R.Bandwidth enhancement of multiband antennas using frequency selective surfaces for ground planes.IEEE Antennas and Propagation Society International Symposium.2001 Digest.Held in Conjunction With：USNC/URSI National Radio Science Meeting (Cat.No.01CH37229)，4：366-369.

[30] 杨帆，张雪霞.遗传算法在微带天线优化中的应用[J].电子学报，2000(9)：91-95.

[31] 高强，闫敦豹，袁乃昌.一种基于遗传算法的AMC结构设计[J].电子学报，2006(9)：1686-1689.

[32] 崔铁军.新型人工电磁材料[J].国际学术动态，2013(6)：38-39.

基于超材料的宽带高吸收率吸波器研究

于榭彬，宋耀良，范事成

（南京理工大学电子工程与光电技术学院，江苏南京210094）

设计了一种加载集总电阻的宽带高吸收率超材料吸波器，并且对其进行仿真和实物测试。仿真结果显示，该超材料吸波器在8.4～13.6 GHz的频率范围内吸收率超过90%，相对吸收带宽为47.3%；在10.3～13.1 GHz频率范围内有超过99.9%的吸收率，相对吸收带宽为23.9%。在工作频段内，该吸波器对于宽入射角的入射波依旧能保持较高的吸收率，最后利用吸波器表面电流和电场分布对吸收机理进行了分析。所设计的宽带高吸收电磁超材料吸波器在X波段雷达、电磁隐身等方面有着巨大的潜在应用。

超材料吸波器；宽频带；高吸收率；集总电阻

中图分类号： TN972+.44

文献标识码： A

DOI： 10.16157/j.issn.0258-7998.171412

中文引用格式： 于榭彬，宋耀良，范事成. 基于超材料的宽带高吸收率吸波器研究[J].电子技术应用，2017，43(12)：89-91，95.

英文引用格式： Yu Xiebin，Song Yaoliang，Fan Shicheng. Research on broadband and high absorption absorber based on metamaterial[J].Application of Electronic Technique，2017，43(12)：89-91，95.

0 引言

吸波材料是能够将入射到其表面的电磁波转换成其他形式能量的一类材料，通过减少透射和反射，展现出吸波特性。根据不同的吸波机理，吸波材料可以分为很多种。超材料作为一种人工电磁材料，具有自然界常规材料所不具有的超常物理特性，其中超材料吸波器（metamaterial absorber）在近几年得到广泛关注。TAO H等人利用改进的单元结构制备出了作用于太赫兹波段的吸波材料[1]。LEE J等人利用较为复杂的单元结构实现了双频带的超材料吸波器[2]。现如今，单一频点和多频点的吸波器已经逐渐不能满足复杂的电磁波环境的应用需求，因此，宽带电磁超材料吸波器[3-8]越来越受到工程研究人员的重视，各式各样的宽带超材料吸波器也不断被设计出来，宽带吸波器的发展迎来了高峰。

本文通过加载集总电阻，设计了一种工作在X波段的超材料宽带高吸收率吸波器，而且其结构简单，易于生产加工。利用电磁仿真软件对吸波器进行仿真得出，对于8.4～13.6 GHz频率范围内的入射波有着90%的吸收率，在10.3～13.1 GHz频率范围有着99%的吸波率。在其吸波带内，对于入射波能实现宽入射角的吸收效果。

1 超材料吸波器的原理和设计

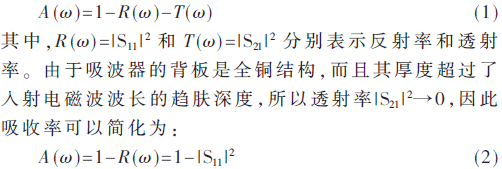

等效媒质理论[9-12]是常用的超材料吸波器的设计指导。吸波器的吸收率可以表示为：

当反射率尽可能小时，吸收率达到最大。反射率|S11|2的大小取决于吸波器表面阻抗与自由空间波阻抗的匹配程度。假设自由空间的波阻抗为Z0，吸波材料的阻抗为Z1，则反射系数为：

本文设计的超材料吸波器单元遵循典型的3层结构，上层为开口金属环加载集总电阻，中间层采用有损耗的FR-4介质基板，底层为全金属背板，其单元结构如图1所示。开口环和背板均采用金属铜，电导率为σ=5.8×107S/m，介质基板的介电常数为ε=4.3 ，损耗角正切为td=0.025 。全金属背板可以有效防止透射。开口金属环为外方内圆结构，开口处加载了2个集总电阻。在电磁波入射时，通过电阻的欧姆损耗可以有效地将入射电磁波的感应电流能量耗散掉，实现对入射波的吸收最大化。同时，该吸波器在大入射角的情况下依旧能保持高吸收率。

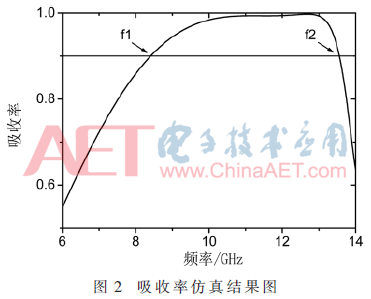

利用商用的电磁仿真软件CST Microwave Studio对建立的吸器模型进行参数优化，最终得到的结构参数如下：晶格常数P=14.2 mm，金属环边长L=9.5 mm，内圆弧半径R=3.8 mm，开口宽度w=1.7 mm，加载的电阻r=270 Ω，FR-4基板的厚度d=3 mm，铜膜的厚度为0.035 mm，方便生产加工，开口金属环和底板入射波的电场沿y轴方向，磁场沿x轴方向，波矢量沿-z轴方向。仿真得到的该吸波器的吸收率如图2所示。由图可知，吸波器的工作频段基本覆盖X波段，90%吸波率频带为8.4～13.6 GHz，相对吸波带宽为47.3%，99%吸波率带宽为10.3～13.1 GHz，相对吸波带宽为23.9%。

2 仿真分析和原理阐述

下面分析吸波器在斜入射条件下的吸收效果。图3所示为吸波器在TE极化模式(电场E方向保持不变，磁场H方向改变)下，吸收率变化的曲线。可以看出当入射角在不超过45°的范围内，90%吸波带宽变化不大，但是吸波带随着入射角的增大有明显的蓝移现象。这是因为随着入射电磁波角度的增大，入射波的磁场分量激励起的表面电流变小，电流路径变短，谐振点往高频移动，所以宏观表现为吸波带蓝移。当入射角达到45°时，整个吸波带内的吸收率下降开始加快。总体来说，吸波器对于45°内斜入射电磁波有着良好的吸波效果。

为了阐述宽带吸收效果产生的原理，对吸波器的表面电流分布进行分析。图4为吸波器吸收峰值频率 f=12.7 GHz处的吸波器表面电流分布，箭头方向代表电流的流向，箭头疏密程度反应了表面电流的大小。对于吸收峰值频率f=12.7 GHz处，可以看到在谐振时，金属环表面的感应电流要明显高于底板，这是因为入射波的电场分量在金属环上激起了电谐振。金属环上的感应电流和背板上的感应电流方向相反，形成了等效环流，这说明入射电磁波的磁场分量在金属环和底板之间产生了磁谐振，强烈的电磁谐振使得吸波器对入射波实现完美吸收。

进一步分析电场的分布，如图5所示。电场分布表明，入射电磁波的电场分量与金属环产生了电偶极子响应，在外电场的驱动下，电场主要集中在金属环上。对于吸收峰值频率f=12.7 GHz处，金属环上下部分内外两侧存在少量能量损耗，而大部分能量在金属环开口处和加载的集总电阻上以金属损耗和欧姆损耗的形式被消耗掉。

3 实验

为了验证吸波器的吸波效果，依照经过CST仿真优化过的结构参数加工出有限单元大小的吸波器实验样品，尺寸为284 mm×284 mm，一共有20×20个单元结构，如图6所示。实验样品采用有损耗的FR-4介质基板，厚度为3 mm，介电常数为ε=4.3。表面金属环和背板均采用金属铜，厚度为0.035 mm，电导率为σ=5.8×107S/m。加载的集总电阻采用0603封装的贴片电阻，阻值为r=270 Ω，尺寸为1.6 mm×0.8 mm×0.4 mm，正好契合金属环开口大小，方便焊接。在微波暗室中，采用自由空间测试法，如图7所示，使用Agilent N5244A矢量网络分析仪，输出端连接一个1～18 GHz的宽带双脊喇叭天线，输入端分别连接6～8 GHz、8～12 GHz、12～14 GHz的矩形喇叭天线对实验样品进行测试。把待测的实验样品放置在微波暗室中间，收发天线对称放置，且与吸波器的法线夹角很小，可以忽略。测试结果如图8所示。

根据实验结果可以看出，吸波器实验样品在频率 8.00～13.2 GHz 波段吸收率高于 90%。吸波带整体有一定的红移现象并且吸波峰值略低于仿真值，这可能是实验样品的加工存在误差和测试系统的精度不足导致的。此外，用20×20个单元结构模拟无限大周期结构也会对实测结果产生影响。

4 结论

本文设计了一种加载集总电阻的金属环形宽带高吸收率电磁超材料吸波器，90%吸波频带8.4～13.6 GHz，相对吸波带宽47.3%；99%吸波率带宽为10.3～13.1 GHz，相对吸波带宽为23.9%。工作频段基本覆盖了X波段。其厚度仅为最大工作波长的6%，实现了超薄的设计要求。通过仿真研究可以看到，在工作频带内，该吸波器对于45°以内的入射电磁波都能保持90%以上的吸收率。总的来说，这种超薄、宽带、高吸收率的超材料吸波器在无线通信、天线、隐身和雷达探测等方面，尤其是针对X波段雷达的探测与隐身方面有着巨大的应用价值。

参考文献

[1] TAO H，LANDY N I，BINGHAM C M，et al.A metamaterial absorber for the terahertz regime: design, fabrication and characterization[J].Optics Express，2008，16(10)：7181-7188.

[2] LEE J，LIM S.Bandwidth-enhanced and polarization-insensitive metamaterial absorber using double resonance[J].Electronics Letter，2011，47：8-9.

[3] Zuo Weiqing，Yang Yang，He Xiaoxiang，et al.An ultrawideband miniaturized metamaterial absorber in the ultrahigh-frequency range[J].IEEE Antennans and Wireless Propagation Letters，2017，16：928-931.

[4] Wen Yongzheng，Ma Wei，BAILEY J，et al.Broadband terahertz metamaterial absorber based on asymmetric resonators with perfect absorption[J].IEEE Transactions on Terahertz Science and Technology，2015，5(3)：406-411.

[5] GHOSH S，BHATTACHARYYA S，CHAURASIYA D，et al.An ultrawideband ultrathin metamaterial absorber based on circular split rings[J].IEEE Antennas and Wireless Propagation Letters，2015，14：1172-1175.

[6] GHOSH S，BHATTACHARYYA S，CHAURASIYA D，et al.Polarization-insensitive and wide-angle multi-layer metamaterial absorber with variable bandwidths[J].Electronics Letters，2015，51(14)：1050-1052.

[7] 刘凌云，张政军，刘力鑫.基于集总电阻的宽带超材料吸波器研究[J].微波学报，2016，32(5)：50-54.

[8] 鲁磊，屈绍波，施宏宇，等.宽带透射吸收极化无关超材料吸波体[J].物理学报，2014，63(2)：344-349.

[9] 李文惠，张介秋，屈绍波，等.基于宽带吸波体的微带天线雷达散射截面缩减设计[J].物理学报，2015，64(8)：122-128.

[10] Shi Yan，Li Zhiyi，Li Ke，et al.A retrieval method of effective electromagnetic parameters for inhomogeneous metamaterials[J].IEEE Transactions on Microwave Theory and Techniques，2017，65(4)：1160-1178.

[11] BHATTACHARYYA S，GHOSH S，BARADIYA H， et al.Studay on ultra-thin dual frequency metamaterial absorber with retrieval of electromagnetic parameters[C].Twentieth National Conference on Communications，2014：1-6.

[12] OLULE L J A，GNANAGURUNATHAN G，KUMAR T N.Electromagnetic metamaterial parameter retrieval methods：A review[C].IEEE International RF and Microwave Conference，2015：213-217.
