这10多种电子干扰技术，你都知道吗？

《这4种电子干扰方式，区分清楚了吗？》一文简单介绍了自卫干扰、防区外干扰、防区内干扰和随队干扰的电子干扰方式。今天趁热打铁，继续分享雷达干扰的几种常见干扰技术。昨日的留言中也有对通信技术及其干扰感兴趣的，之后我们也将陆续增加一些通信对抗方面的内容。

压制式干扰

压制式干扰即发射信号（当被雷达接收时），降低雷达处理回波信号的能力。一般而言，压制式干扰采用噪声调制，然而在某些情况下也会采用其他调制样式压制雷达的特殊工作模式。

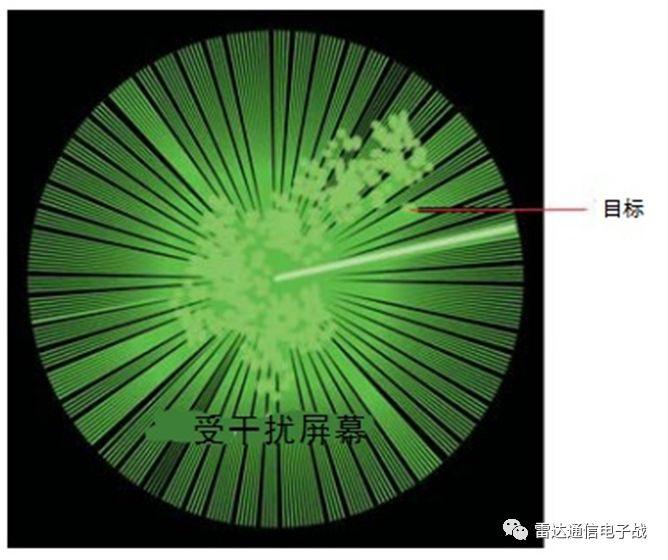

如图8所示，压制式干扰使雷达显示屏充满杂波，无法看清回波信号。图中是一个平面位置显示器（PPI）屏幕，显示屏或其他雷达输出设备出现的类似情况是由压制干扰引起的。

图8 压制式干扰产生背景杂波，使雷达很难或无法从接收信号中提取所需信息

阻塞式干扰

阻塞式干扰是压制干扰最简单的形式。在这种技术下，发射噪声信号覆盖敌雷达工作频率的宽频率范围。阻塞式干扰的优点是，不需要掌握敌雷达具体特征参数就可以进行干扰。阻塞式干扰的缺点是，干扰效能比较低。

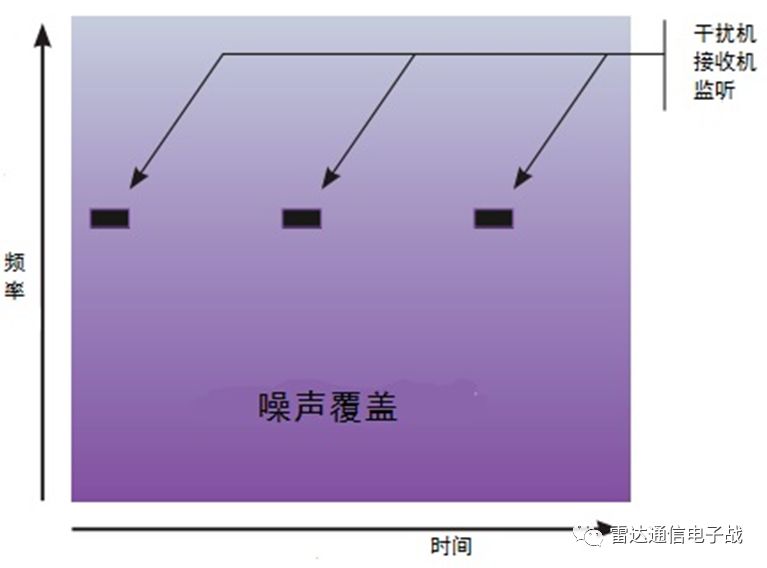

如图9所示，因为受干扰雷达仅在带宽内接收能量，不接收门限以外的脉冲信号，所以大部分干扰功率是无效的。干扰效能定义为目标雷达实际接收的干扰功率占干扰发射功率的比例。

图9 阻塞式干扰可以在宽频段内连续辐射信号功率。这样效率比较低，因为受扰雷达只能看到雷达带宽内的干扰，只在回波信号到达时才会接收信号

瞄准式干扰

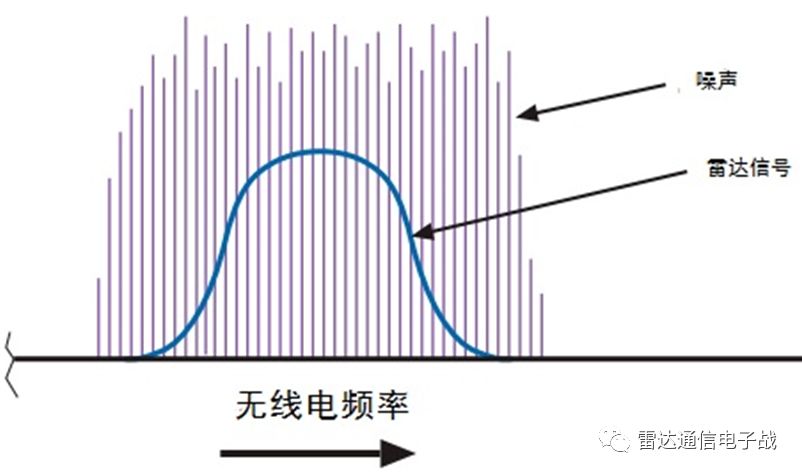

如果噪声干扰机将干扰频段缩窄为目标雷达工作频率附近的小范围内，就是图10和图11所示的瞄准式干扰机。这种技术的干扰效能比较好，但是需要核查干扰效果，确保敌雷达没有改频。

图10 瞄准式干扰发射覆盖受扰雷达工作频率的窄带信号

图11 瞄准式干扰时，干扰带宽仅略大于受扰雷达信号的工作带宽，可以获得最佳的干扰效能。然后，由于制造工艺限制，带宽通常要宽的多，在3-20MHz之间

扫频式干扰

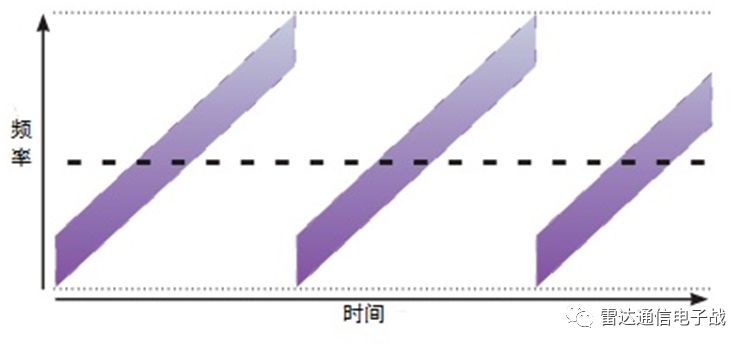

扫频式干扰即在敌雷达信号可能的工作频率范围内调谐窄带噪声信号，如图12所示。当频段覆盖目标雷达的工作带宽时，这种干扰技术具有较高的干扰效能，但是干扰占空比不足100%。对连续波雷达而言，这意味着敌一些雷达信号脉冲不会受扰，雷达可以接收一些回波信号。

图12 扫频式干扰仅覆盖了受扰雷达工作频段的一部分，不过扫频式干扰可以扫描整个频段

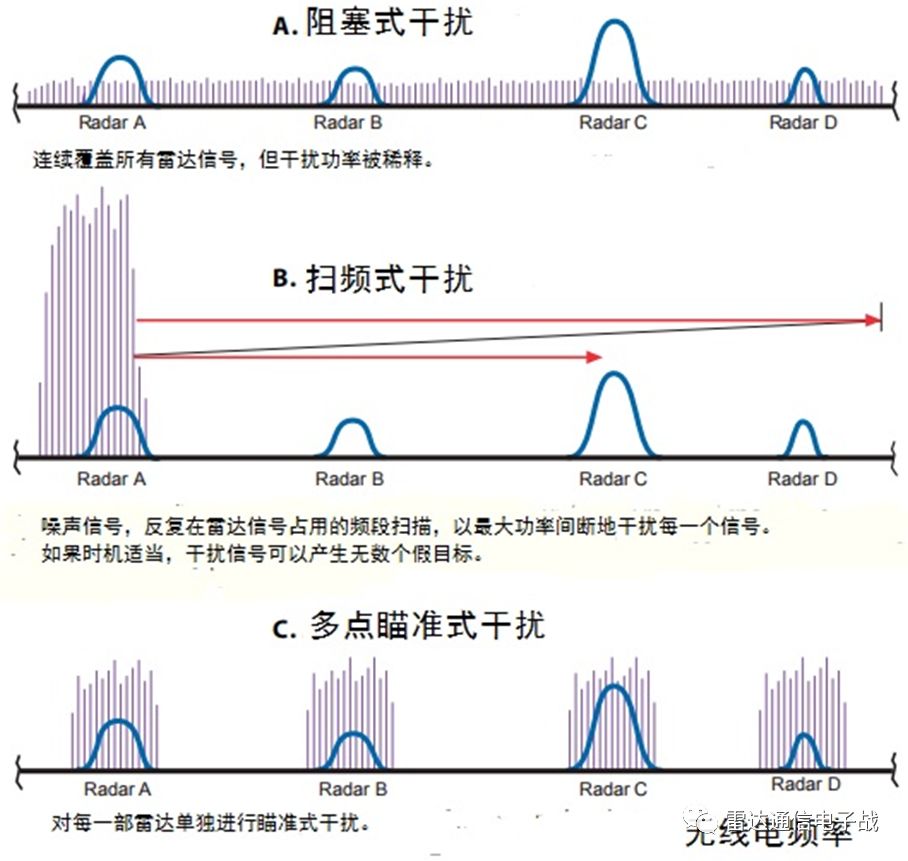

图13对比了这几种压制性干扰技术。

图13 干扰多部不同工作频段的雷达时，需要复杂的射频切换，多点瞄准式干扰是最有效的干扰技术

欺骗式干扰

欺骗式干扰即发射与雷达回波信号类似的干扰信号，使受扰雷达的信号处理器对目标位置或速度信息作出错误的判断。目标平台之外的设备可以采用一些与欺骗式干扰相关的干扰技术。

这些技术包括生成带有威胁目标信号参数特征的假目标。然而，这些技术用于对抗威胁雷达中采用各种电子防护（EP）技术的设备，而不是让威胁雷达的焦点远离真实目标的距离、角度或多普勒频率。

因此，欺骗式干扰是不是自卫干扰还需要进一步讨论，因为欺骗式干扰需要目标方向雷达信号的精确信息（微秒级）。

一项与扫频式干扰有关的欺骗技术是，利用遥控干扰机（防区外或防区内）生成假目标。这些假目标不会破坏跟踪雷达的锁定，但它们使雷达的处理和显示饱和，可以有效降低敌雷达的探测效能。

假目标可以采用脉冲压缩调制或脉冲多普勒信号。某些情况下，假目标也可以与雷达或雷达扫描同步。

下面介绍的最初几项技术不能干扰单脉冲雷达，因为单脉冲雷达从每一个脉冲获得角度信息。这些技术可以干扰多脉冲雷达。有些技术将有助于提高单脉冲雷达的角度跟踪性能。

距离波门拖引

如图14所示，这是回波信号脉冲的时间特征。距离波门拖引（RGPO）即通过增大功率和拖引极小的脉冲间隔转发敌雷达脉冲。这样会增加脉冲延迟。延迟时间呈抛物线或指数形式增加。

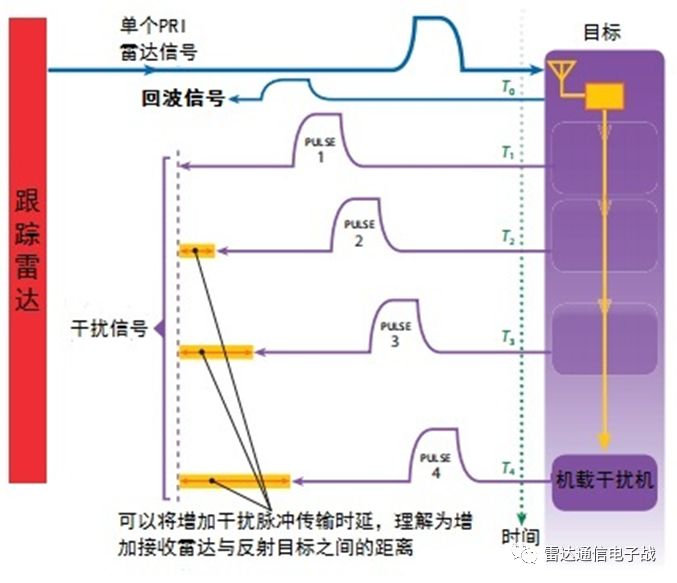

图14 距离波门拖引干扰通过增大功率和发射数量较多的延迟脉冲串，模拟目标远离雷达的运动

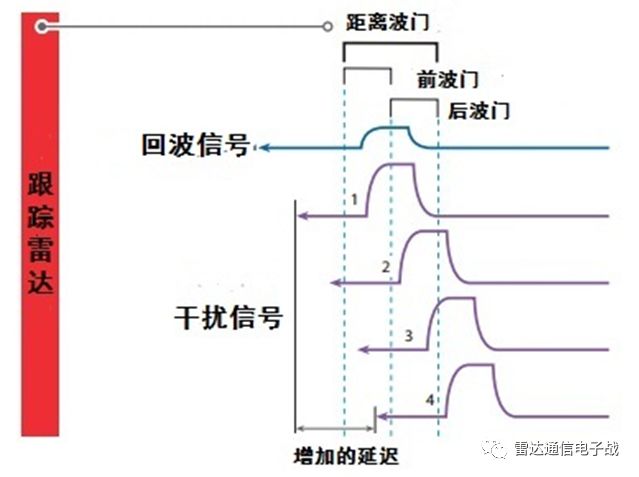

这将延迟回波信号脉冲到达敌雷达显示器的时间，使目标看起来好像偏离了雷达。如图15所示，延迟脉冲进入雷达接收机后波门，使雷达距离跟踪电路得出的目标距离比实际大得多。

图15 距离波门拖引干扰发射的延迟放大的回波信号脉冲，增大雷达后波门功率，使雷达向外推算目标距离，远离实际的目标

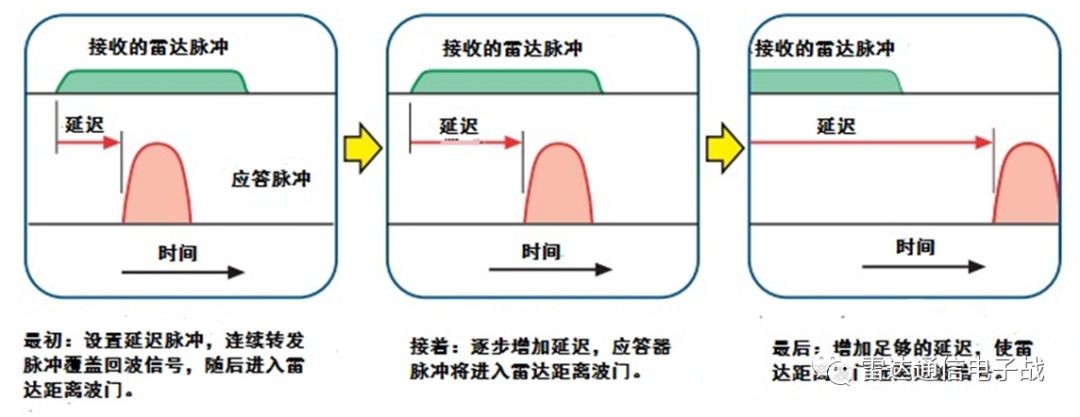

干扰脉冲的延迟增加到最大值后迅速恢复到零，然后不断重复这样的过程。这使雷达无法对目标进行距离跟踪。如图16所示，这是这种过程的另一种形式（称为距离波门欺骗）。

图16 干扰非相干雷达时，可以使用转发器自动进行距离波门欺骗。每接收到一个雷达脉冲，转发器向雷达发射一个延迟的射频脉冲

需要注意的是，如果雷达切换到回波信号脉冲前沿跟踪模式，距离跟踪器将忽略延迟的干扰脉冲，继续跟踪真实的回波信号脉冲，这时候需要采取其他干扰技术。

距离波门牵引

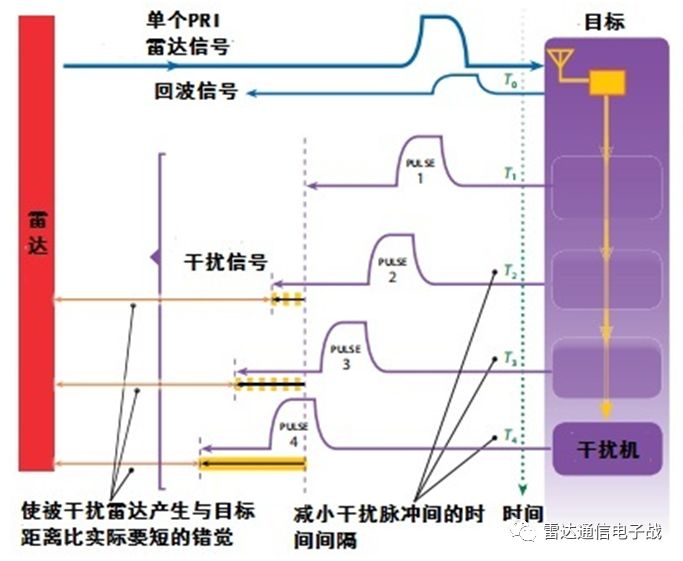

这是另一种方法，主要针对前沿跟踪，使用脉冲重复频率（PRF）跟踪系统预测后续每一个脉冲的到达时间，在回波信号脉冲到达之前发射一个功率更大的脉冲，如图17所示。

图17 距离波门牵引干扰发射大功率脉冲，首先要与回波脉冲一致，接着生成数量越来越多的脉冲串，模拟目标向雷达方向运动

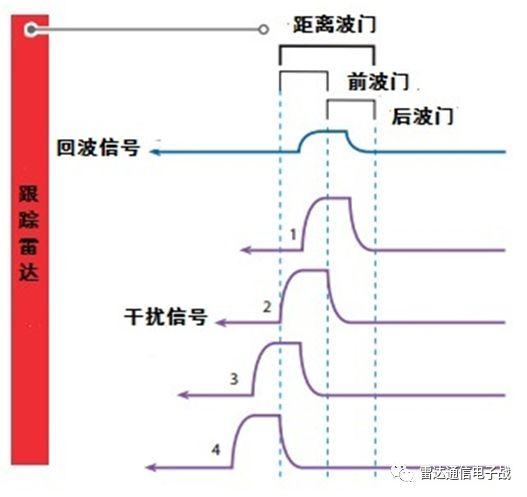

这项技术称为距离波门牵引（RGPI）或者到达距离波门拖引。干扰信号引导时间从零开始呈抛物线或指数增长，使目标看起来正向雷达运动。雷达距离跟踪器得出的距离要比实际距离短。这种雷达跟踪器前波门电路图如图18所示。

图18 距离波门牵引干扰发射强干扰脉冲，会增大雷达前波门的功率，使雷达在真实回波信号脉冲进入之前开始距离估算

距离波门牵引需要计算未来脉冲的到达时间。雷达脉冲重复间隔固定或参差时可以计算，但雷达脉冲重复间隔随机抖动时无法计算。

覆盖脉冲

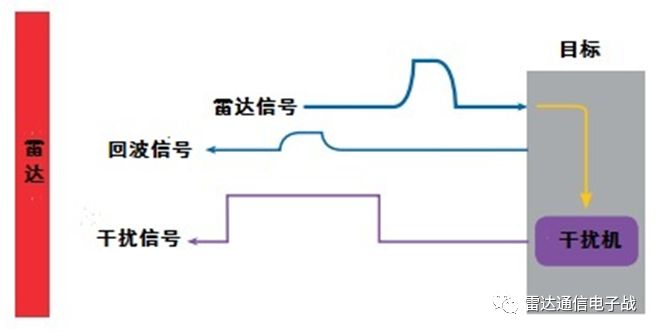

这节所说的覆盖脉冲并不是真正意义上的欺骗式干扰，因为覆盖脉冲需要知道雷达脉冲到达目标的确切时间。如图19所示，覆盖脉冲在雷达接收回波信号脉冲之前开始，在接收完回波信号脉冲之后结束。

图19 覆盖脉冲可以使雷达探测不到回波信号脉冲的到达时间，无法探测距离信息

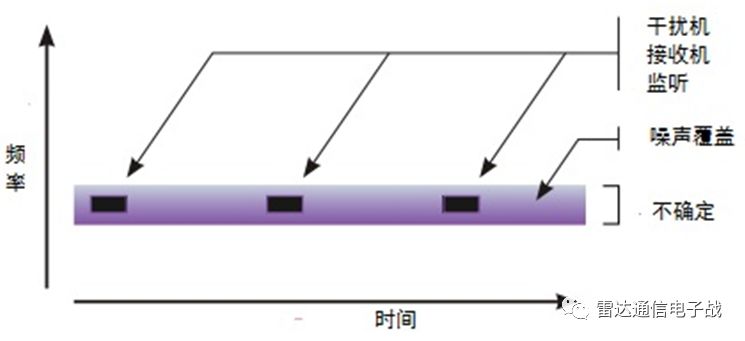

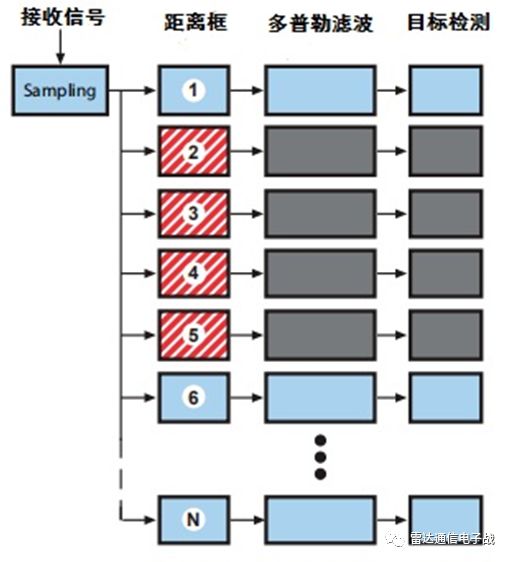

如图20所示，距离框被多个覆盖脉冲遮蔽，可以干扰脉冲重复间隔抖动的脉冲。这样可以使雷达无法确定目标距离，比连续干扰的干扰效能高。

图20 通过遮盖距离框，干扰信号同步进入大量的距离框，遮盖了被掩护飞机回波信号的脉冲间距

这项技术需要脉冲重复频率跟踪。对脉冲重复间隔抖动的雷达而言，覆盖脉冲必须延长脉冲重复间隔的覆盖范围。这样会降低干扰效能。

逆增益干扰

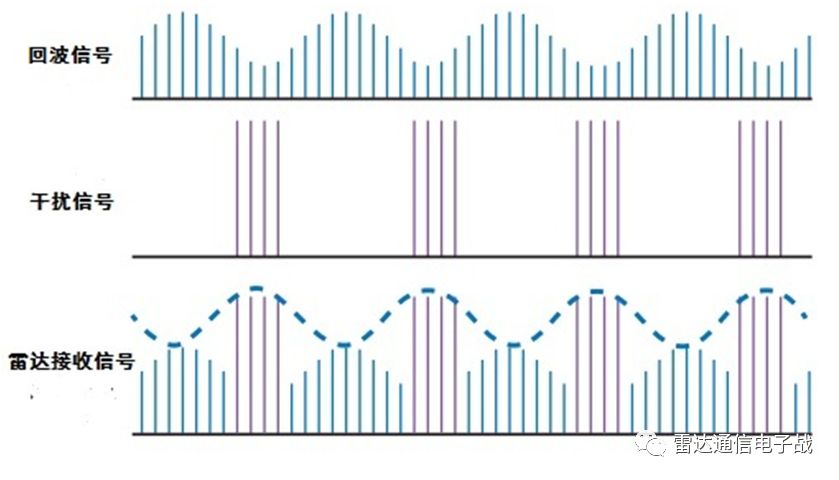

非单脉冲雷达通过回波信号脉冲幅度图形特征（相对于时间），确定目标的方位和高度。例如，圆锥扫描天线可以探测回波信号能量随时间的变化，如图21所示。

图21 雷达天线没有直接指向目标时，回波信号脉冲幅度较小，这时逆增益干扰会发射幅度较大的脉冲

回波信号功率呈正弦变化，天线波束距目标最近时回波信号功率最大，当天线波束距目标最远时回波信号功率最小。可以操纵天线将目标置于圆锥扫描中心，并向最大脉冲幅度方向旋转。

如果在正弦波低点发射功率增大的突发同步脉冲，雷达接收机将收到组合脉冲幅度图形，如图中虚线所示。雷达必须有一个带宽相对较窄的跟踪滤波器，才能得到正确的制导信号，否则雷达跟踪电路无法检出突发的幅度变化。

因此，雷达会认为正弦波的相位出现了颠倒。蓝色虚线叠加在图形底线，就是跟踪系统掌握的接收功率图形。将扫描中心远离目标而不是朝向目标，可以破坏雷达的角度跟踪。

这项技术可以用来干扰多种天线扫描类型的雷达，但无法干扰单脉冲跟踪雷达。

自动增益控制干扰

自动增益控制（AGC）干扰即发射大功率、窄带、低占空比的干扰脉冲。雷达必须靠自动增益控制来处理所需的高动态范围。未来，自动增益控制必须具备快速攻击慢衰减的特性。

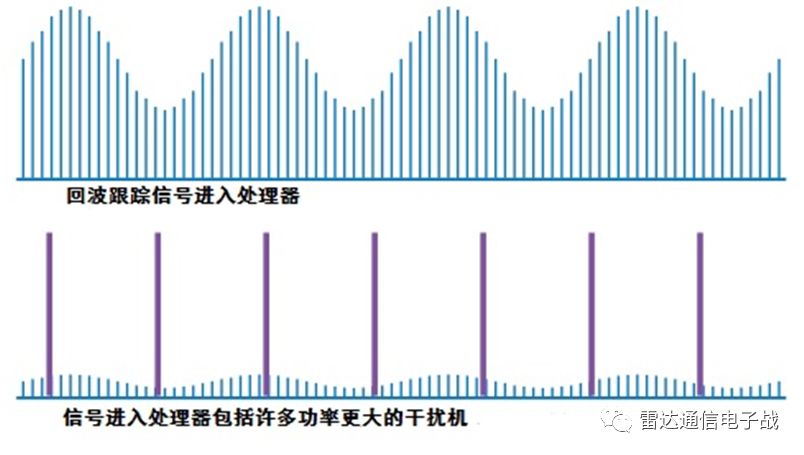

因此，干扰脉冲激发雷达的自动增益控制，使前端增益下降，导致雷达无法检测天线扫描引起的回波信号脉冲幅度变化。如图22所示，这是圆锥扫描雷达的工作原理。

图22 自动增益控制干扰机发射大功率的窄脉冲，激发雷达接收机的自动增益控制，使前端增益下降，压缩了天线扫描的回波信号脉冲幅度图形

需要注意的是，这个图形的第二条线画的有点夸张，因为接收信号的减少量通常足以完全遮蔽正弦图形。图22中用这种方式说明扫描幅度降低。

速度波门拖引

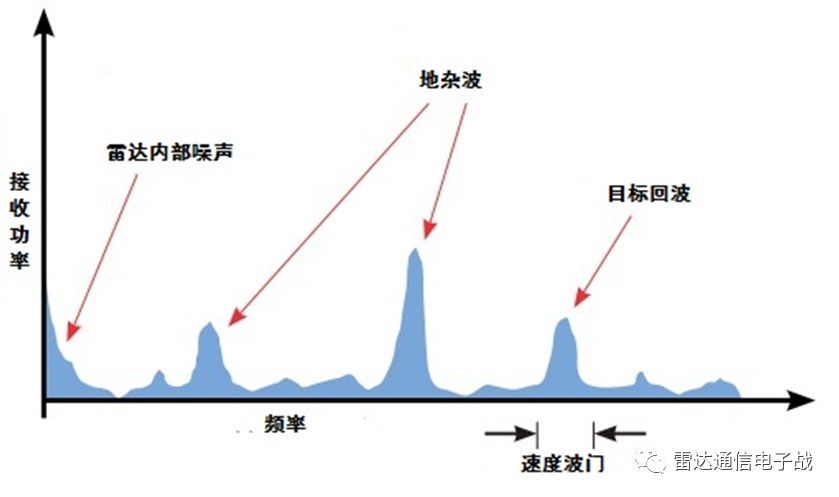

如图23所示，这是连续波多普勒雷达的接收功率相对频率的变化关系。考虑到地形特征引起的相对速度，所以有多个频率响应。

图23 多普勒雷达有与地形和目标飞机相对视向速度一致的多普勒频率分量。速度波门被置于跟踪目标周围

速度波门被置于跟踪目标周围，一旦大功率信号进入速度波门，将激发频率跟踪功能，如果它远离真正的回波信号频率，雷达得到的目标速度与真实速度不同，可以破坏雷达的速度跟踪。这项技术也可用来干扰脉冲多普勒雷达。
