电子地磅称重系统的构成和工作原理
电子地磅称重系统的构成和工作原理
1．电子地磅系统构成

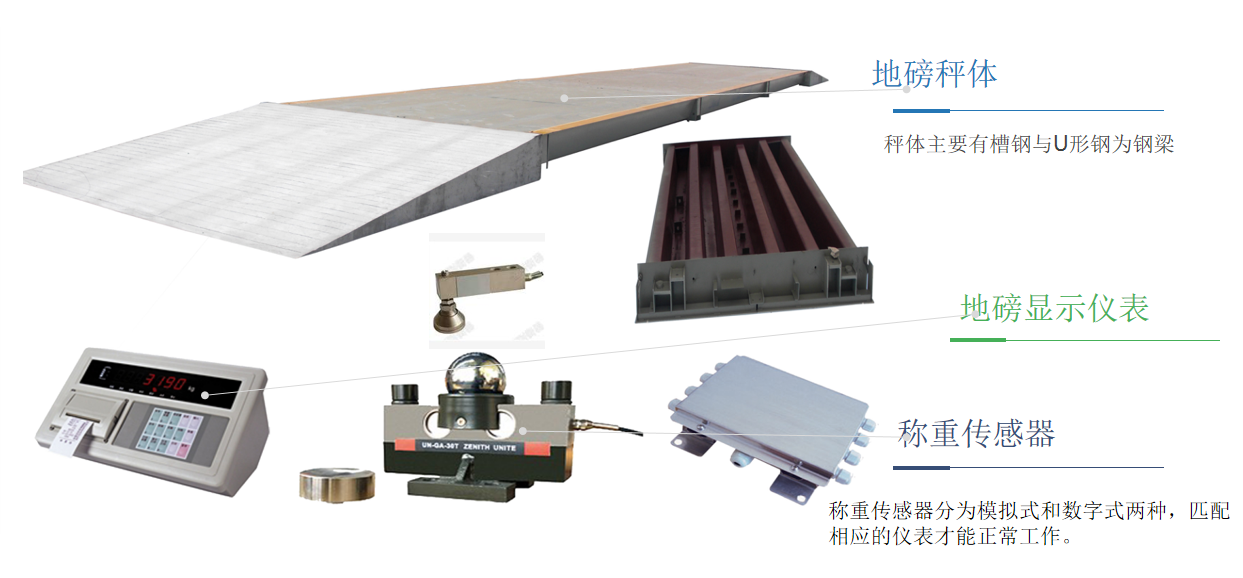

电子地磅主要由称重显示仪表、称重传感器、秤体等三大部分构成。其中，秤体是被称物体与转换元件之间的机械传力复位系统，包括接受被称物体载荷的承载器、传力复位机构、限位装置等，他是汽车衡的主要承载部件，起到了承受物体重量的作用。秤台和传力机构负责将物体的重量准确的传递给称重传感器。称重传（一次仪表）位于秤台和基础之间，将被称物体的重量按一定的函数关系转换为相应的毫伏级电信号，通过接线盒信号电缆输出到称重显示仪表（二次仪表）。经处理后仪表直接显示被称物体的重量数据。
2．电子地磅工作原理
当称重物体或载重汽车停放在称台上，载荷通过秤体将重量传递给称重传感器，称重传感器将重量转换为相应的MV级电信号。该信号经前置放大、滤波、A/D 转换。由微处理器（单片机）对信号处理后，数字显示部位直接显示称重值。
3. 电子地磅现场使用和调试
创旭电子地磅为现场使用和调试中主要存在下列几种情况：地基和秤体的处理，传感器选择，标定以及角差的调节，传感器的各类故障检测和排除，称重仪表的选择和故障检测等等。
地磅原理及基础知识
地磅原理及基础知识
一 地磅名称 ：地磅英文为scale,所以在行业都有SCS系列之称，地磅规格有宽3到3.5米，长有5到24米，称重范围有5到200吨。
二 分类
按结构分类：U型钢地磅,槽钢地磅，工型钢地磅，钢筋混凝土地磅;
按传感器分类：模拟式地磅，数字式地磅，全地磅；
按称重方式：静态地磅，动态地磅；
按安装方式：地上衡地磅，地中衡地磅；
按称台结构：钢结构台面，混凝土台面，
按使用环境状况：防爆地磅，非防爆地磅；
按自动化程度：非自动地磅，自动地磅
三 配置

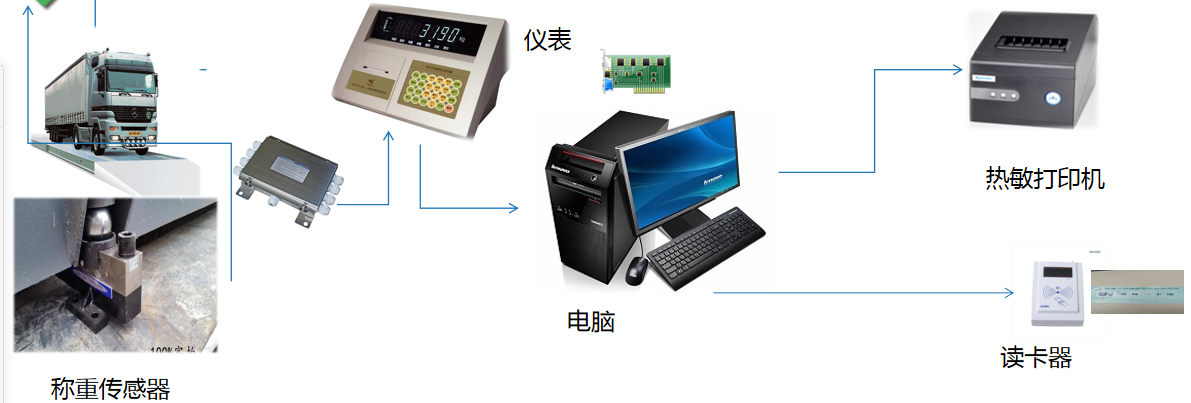

称重称台，传感器，接线盒，称重磅表（磅头），打印机，电脑和称重软件和显示LED屏感应器等辅助外围设备
四 工作原理
被称重物放置台面上，在重力作用下，通过承载器将重力传递至称重传感器，使称重传感器弹性体产生变形，贴附于弹性体上的应变计桥路失去平衡，输出与重量数值成正比例的电信号，经线性放大器将信号放大。再经A/D转换为数字信号，由称重仪表（磅表）的微处理机对重量信号进行处理后即可显示重量数据。称重仪表具有打印功能即可打印称重数据。如果配置计算机和刷卡器，可将数据输入计算机软件管理系统，只有具备有和软件配对的智能卡片刷卡后通过打印机就可以打印出称重重量，既可以实现无人值守功能。
