CAD老师傅总结，最全PDF攻略

“望Sir，CAD怎么打印PDF？”

“望Sir，为什么我插入的PDF无法编辑？”

“望Sir，中望CAD可以批量打印PDF吗？”

......

朋友们好，我是望Sir。

无论你有没有以上问题的困扰，我都建议大家可以阅读下去，万一这篇文章能帮助你解决其他关于PDF的问题呢？

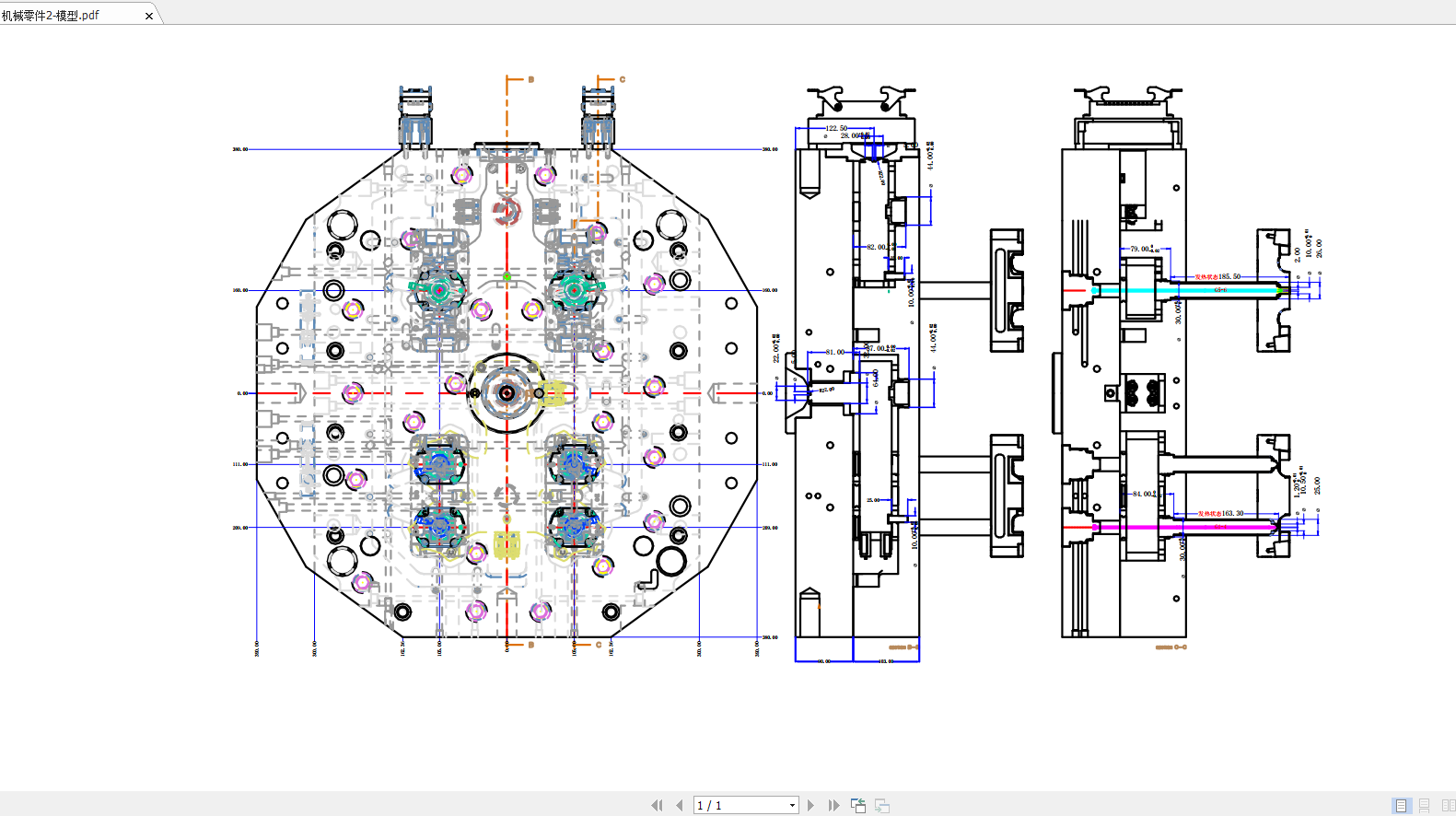

PDF底图插入

顾名思义，是把PDF作为底图插入到CAD中，所以用这种方式插入的PDF，你依然想编辑线条的话，那就真的只能想一下了。

那么关于插入的PDF，我们能对其做怎样的修改呢？

【PDFCLIP】命令，可以进行自定义区域的裁剪。

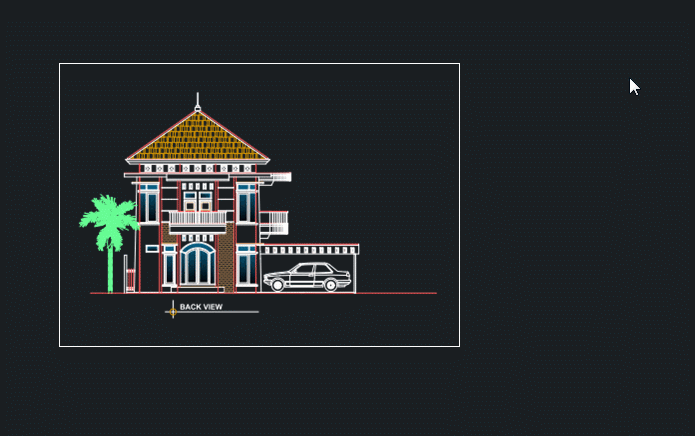

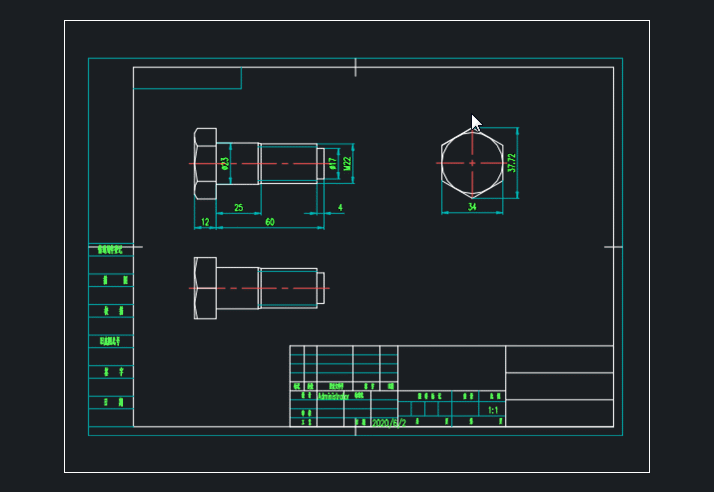

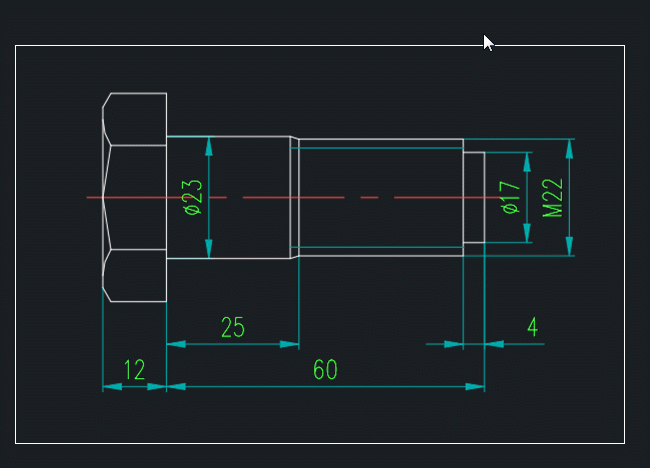

下图为矩形边界的裁剪演示。

关于图层的编辑

这里的层和平常画图所创建的图层还真的不太一样，CAD会识别并重新按照它的规则命名插入的底图的层。

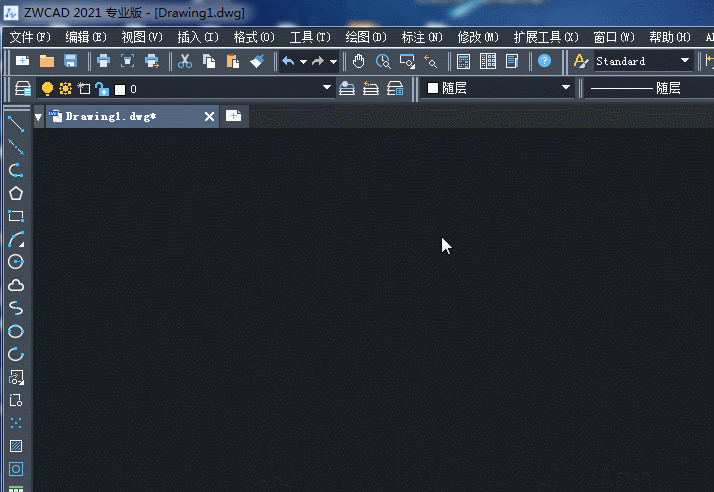

启动【PDFLAYERS】命令，弹出参考底图图层菜单。

我们可以试下逐一关闭相关的层，观察底图的变化。

关于显示问题

如果你想调整PDF底图显示，包括线条明暗，颜色等。

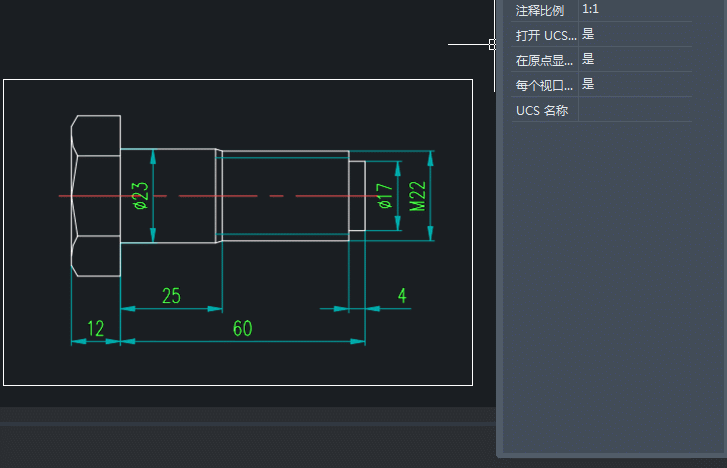

选中底图，在右侧特性栏下方的“参考底图调整”处可以看到这几个选项：对比度、褪色度、单色。

什么来的？

不妨调整一下相关数值，你会发现底图也随之变化，按实际需求调整即可。

外部参照管理器

这个管理器可管理插入到CAD的各种外部参照，包括DWG、DWG、PNG以及PDF，今天我们主要介绍关于PDF的管理。

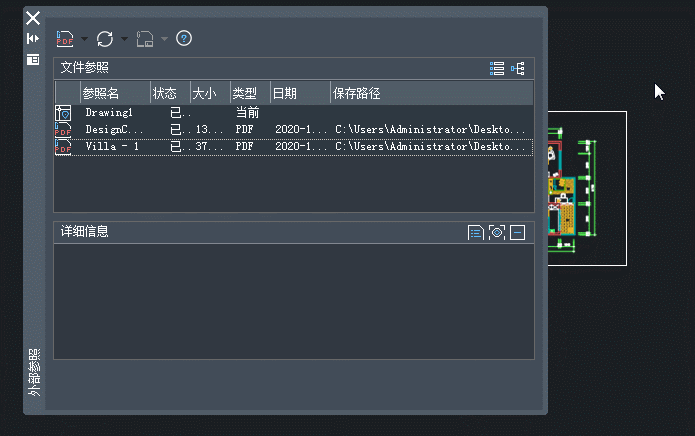

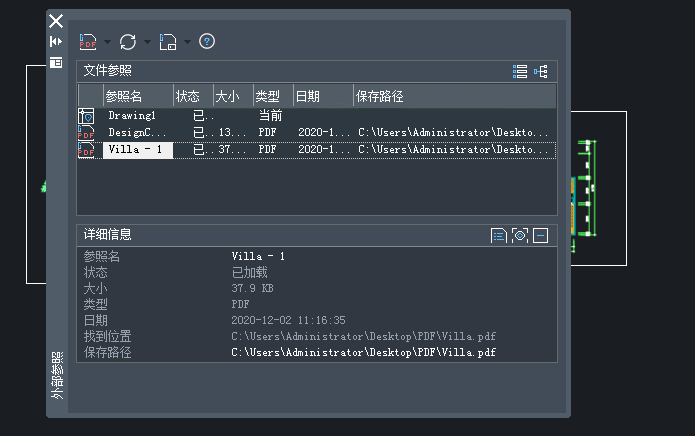

在命令行输入【XREF】，弹出管理器。

附着

可再插入一张PDF到CAD中

卸载和重载

可将PDF暂时从图纸中隐藏和显示。

拆离

可将PDF直接从管理器中剥离，并让图纸不再显示PDF。

CAD如何打印PDF

一般情况下，打印成PDF的操作在打印设置就里面就可以完成。

打印机中选择DWG to PDF，点击确定，选择保存路径即可。

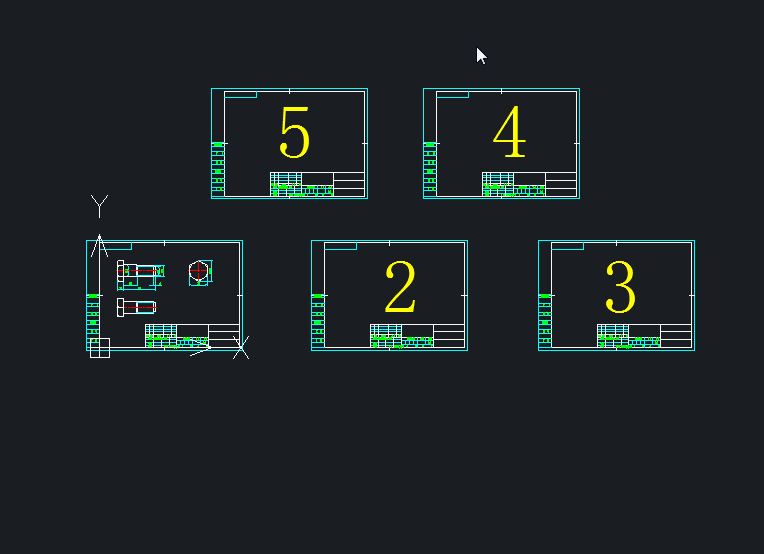

那么如何批量打印PDF呢？

那就在批量打印设置中操作。

打开【智能打印】功能，快捷键【Smartplot】

打印机依然选择DWG to PDF，而这时，需要手动选择要打印的图纸。

注意：要根据图纸图框的形式在左上角勾选对应的选项，不然在选择批量图纸的时候，无法识别。

如何插入可编辑的PDF

在2020版及往下的版本中，在【插入】菜单下有关于【PDF输入】的功能。

打开命令，选择合适的PDF图纸。

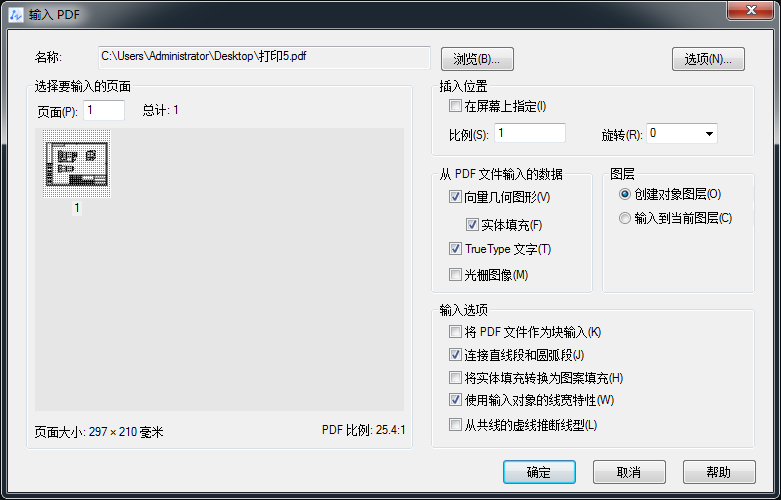

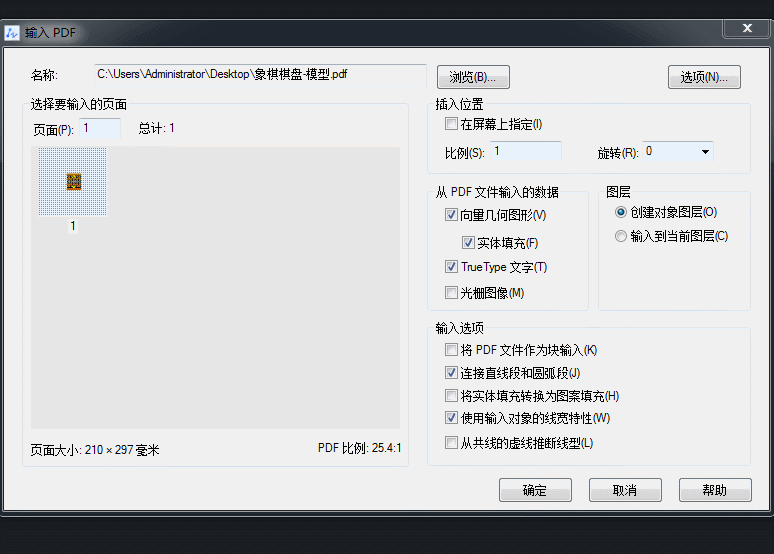

注意：输入数据的选择上，一定要勾选向量“几何图形”、“实体填充”和“TrueType文字”，如果不勾选，那么PDF的线条，填充和文字将不会输入到CAD中。

另外，只有矢量图输出的PDF文件才能用这个输入功能，导回到CAD中还能是几何图形，如果PDF图纸是通过位图转换的方式得到的，导回到CAD中只能是类似图片的对象。

输入后的图纸和PDF完全没差异吗？

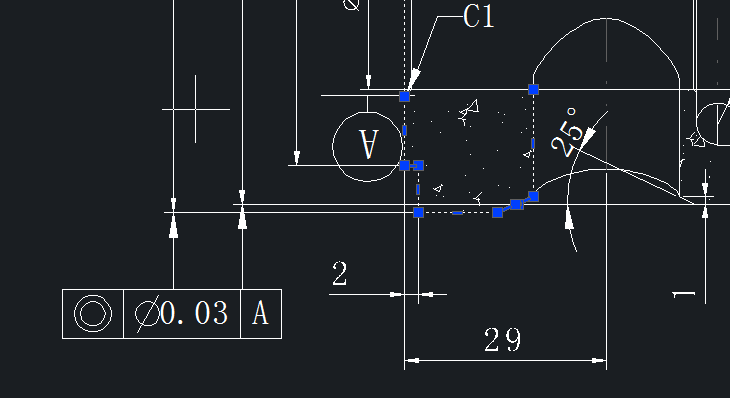

当然不是，一些特殊的部分，例如填充对象、标注、箭头、尺寸线等都会有所差别，不再上一个整体。

看到这里不妨点个收藏或者赞。

KIP7170K系统工程机CAD PDF文件打印详细教程来啦

KIP7170 工程机 CAD PDF 打印详细教程。

1. 首先把 CAD 打开，然后点打印，打印机先选机器驱动，推线，自定义推荐。

2. 这里有个页面尺寸，以打 A1 为例，A1 选 594 与 841，这里有个方向，A1 打就选正向，如果想打横向就选横向。

3. 这里还有一个抽纸方向，“钱”或者“钱”就是从上面抽，“客”是从后面抽。

4. 这里就是份数，打多少份，点确定，再确定，这里或这里也行，就是选下面那个也行。

5. 再选打印样式列表，这里一定要选“mom”，选这个，然后编辑，把这些颜色选正。先按键盘上面这两个键，鼠标别动，两个手操作，往下面拉，找到这一个，这样颜色就选正了。这两个键一般键盘上面都有的。

6. 这里还有个要注意的，这有个线花，一般默认就不需要去改，如果线条太细就要选 0.15，选 0.15 就可以了，这里保存并不方便。

7. 再来框图，打印范围选窗口框一下图，如果刚开始不熟悉，静音，点预览看一下，如果对直接点打印或者退出来，再点确定也行，这个就是打印。

8. 再来点打加长的，加长也是在退线里面，自定义，这里尺寸往下面拉，拉到下面有个自定义，比如打 A1 加长，加长打多少多长的，这里设个 1 米 2，是 1 米 2 打 A1 肯定是 A1 的指法，选正向，然后确定，再确定。

9. 这里需要注意的是尺寸有没有改过来，如果这里是 1 米 2 就是对的了，再去框图，一样的，这里布满了之后再点确定就可以了。

10. 这里需要注意的是，越南的一般都是黑色的，如果是彩色说明样式这里没改对，这就是打 CAD 需要注意的地方。

11. 还有一个就是字体，如果没有张字体，显示的全都是问号，如果字体不全会建议用一个开头软件装这个软件，课程 CAD 看的完也是一样打印的，这样就不用担心有字体问题，也是一样操作，看到完就是不用担心缺字体或者什么之类的，都是一样的。

12. 这颜色记得改人黑白的，这个就简单一些，挺简单的，这里就不一一介绍。

13. 再来打 CAD 打 PDF，再打 PDF，退出来，请关闭，PDF 有两种方式，直接这样子打也是一样的，这个就跟打 CAD 是一样的，这里要改，告诉你们一个最简单的方法，这个是跟 CAD 档操作步骤是一模一样的，尺寸方向，这里不做介绍。

14. 打开桌面 PDF，建议用这个软件打，方便一些，把文件拉进去，先拉进去，进去之后刚开始不熟悉，点这个，这里有原稿尺寸，打印尺寸，这就是 A1 的，点提接就可以了，点提接会直接打印，不需要去改。

15. 如果要改图纸，再拿一张进去放大，比如这张图纸不要打 A0 的，怎么操作？先把图纸选正，然后在高级里面，高级这里给 A0 的尺寸，这里输个 841，空白地方点一下，再看打印尺寸，现在是 A0 的尺寸，直接提交，这个就是打 PDF，简单一些。

16. 还有一个，再来演示一遍，可以选纸盒打印，也可以选图纸画像，这个就在基本里面，在基本里面要选从 A1 出来，就选 A0，打印的事就一定从 A0、A1 出来，如果要从 A0 出来就选 880，这里可以，PDF 是可以选纸盒打印的，各出纸方向也可以选在这里，在这个地方，前刻打 PDF 就方便一些，不用去改，只要图纸是对的，直接点提交，会自动出，自动打，有没有打其实在这里可以看得到的，这里现在是机器是准备会打印，这个就是打 PDF，方法简单一些，这个也就是 PDF 提交软件，已经在打印针了，这个就是 CAD PDF 打印。
