电子元器件应用基础

电感应用讲解

1.电感介绍

电感器（电感线圈，简称电感）是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，是一种在磁场中储存能量的元件，也是电子电路中常用元件之一。电感量的单位是“亨利”（H）。电感在电学上的作用为通低频信号、隔高频信号、通直流电压、隔交流电压。这一特性刚好与电容相反，并且流过电感中的电流是不能突变的。

2. 电感代号

电感用字母L表示，如L60表示第60个电感。电感有时也用作熔断器，熔断电感用FB表示。

3.电感电路图形符号

在主板上使用的电感分贴片电感和电感线圈，其电路图形符号如下图所示。贴片电感一般用在小供电电路中起保护作用，如芯片供电、信号线上的熔断器。电感线圈多在供电电路中用于滤波、储能，如CPU供电、内存供电、桥供电电路上的电感。

4.电感常见型号

贴片电感外表是棕色的，常见于P/S2接口旁边和一些小供电电路中。电感线圈带有一个黑色外壳，表面写着数字，常在CPU插座、内存插槽旁边，用于供电的滤波和储能。

5. 电感好坏判断

电感好坏判断一般是测量两端是否相通。如下图所示，使用数字二极管挡或者蜂鸣挡，红黑表笔轻轻夹着电感测量两端，显示数值为0表示电感正常，显示数值为无穷大表示电感开路。

6.电感的替换

贴片电感找外观大小相同的替换，有的电路可以02电阻代换或者直连。电感线圈一般要找相同大小、相同匝数的替换。 7. 电感的应用电路

电感应用电路举例如下图所示：VCC3 供电通过 R241 和 R215 分压后，经过电感L12改名为 VCCA EXP，为桥芯片内部的PCI-E模块供电，如果 VCCA EXP 电流超过L12电感所能承受的电流后，电感会被烧开路，从而保护桥芯片不被烧坏。

电子元件及其作用

在本文中，您将了解电子元件，它们的类型和电子项目中使用的电子元件的应用。我已经详细讨论了电子项目中电子元件的类型和使用。本文还给出了电子符号的电路符号。阅读本文后，您必须了解几乎所有基本的电子元件及其在电子项目中的使用。基本电子元件列表如下：

电子元件

电子元件列表 ：

上面给出了我在本文中解释的电子元件列表。我也解释了这些电子元件的类型。让我们从电阻器开始。

电阻器：

电阻器符号

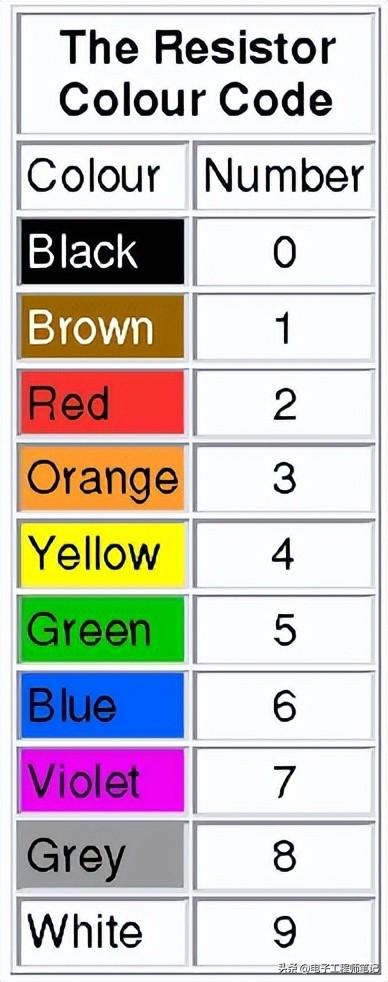

电阻器反对电流在电路中流动。例如，电阻器与发光二极管串联放置，以限制从发光二极管流出的电流。电阻器可以串联或并联连接。电阻器可以以任何形式连接，而不会有损坏的风险。它们只会在额外的热量下损坏。电阻以欧姆为单位，欧姆符号为Ω。电阻值从1Ω开始，一直到兆欧姆。电阻值使用颜色代码显示。由于电阻符号中显示了不同的颜色。每种颜色代表一个数字，用于计算电阻器的值。每个电阻器有四个色带，每个色带都有特定的编号，如表所示。按照以下程序使用颜色代码计算电阻器的值。

通过遵循上面给出的四个步骤，无需使用任何测量表即可轻松计算电阻器的值。还提供欧姆表，可用于测量电阻器的电阻。

电阻器类型：

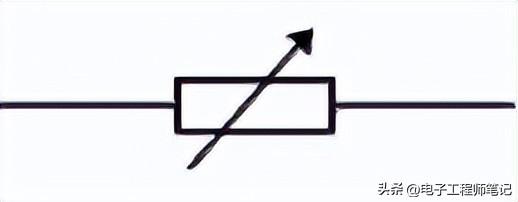

变阻器： 它是一种具有两个触点的可变电阻器。它用于限制电路中的电流。例如，变阻器用于控制灯的亮度，直流电机的速度控制，它也用于定时电路中以控制流向电容器的流量电荷。变阻器的电路符号如下

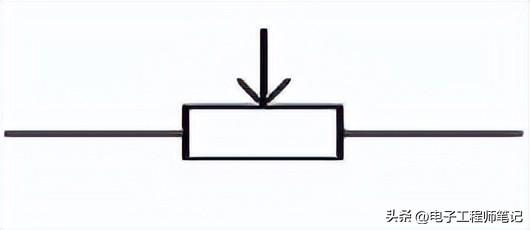

电位计： 它是一个具有三个触点的可变电阻器。它用于控制电压。它用于许多我们需要将电流转换为电压形式的应用。电位器用作换能器，以控制主轴的角度将一个物理力转换为电压形式。电位器的电路符号如下：

电位器符号

预设可变电阻：

它是另一种可变电阻器。顾名思义，它是预设的可变电阻器。它设计用于设置电路的时间。它是在螺丝刀的帮助下进行调整的。预设电阻的成本低于其他类型的可变电阻器。因此，它主要用于电子项目，使项目更经济。预设电阻的电路符号如下：

预设电阻符号

电容器：

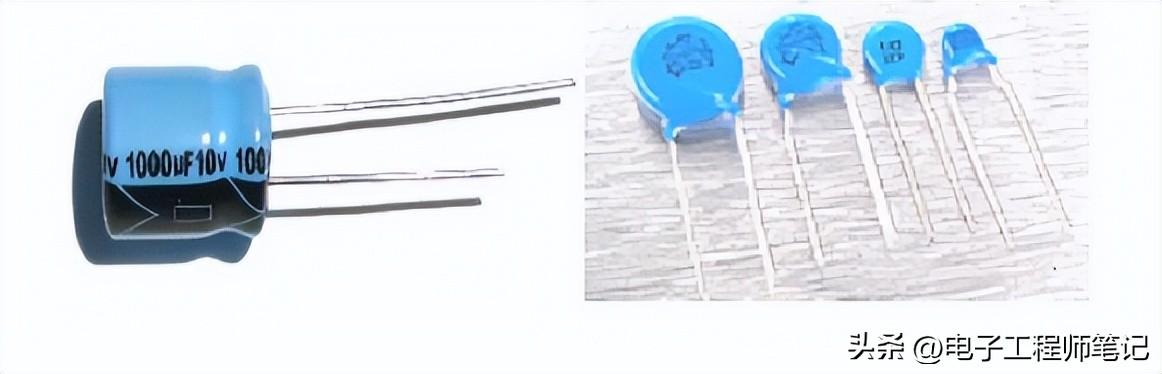

电容器用于通过电锉存储电荷。电容器将电荷存储在两块电容器之间。我不打算讨论电容器的工作和内部结构，因为它需要额外的文章来完全讨论它。电容器也与电阻器一起用于定时电路。电容器在电气领域有着巨大的应用。例如，电容器由于其传递交流信号和阻断直流信号的特性而用于滤波电路。通常电容器有两种类型。极性电容器和非极性电容器。

电阻器类型：

变阻器： 它是一种具有两个触点的可变电阻器。它用于限制电路中的电流。例如，变阻器用于控制灯的亮度，直流电机的速度控制，它也用于定时电路中以控制流向电容器的流量电荷。变阻器的电路符号如下

电位计： 它是一个具有三个触点的可变电阻器。它用于控制电压。它用于许多我们需要将电流转换为电压形式的应用。电位器用作换能器，以控制主轴的角度将一个物理力转换为电压形式。电位器的电路符号如下：

电位器符号

预设可变电阻：

它是另一种可变电阻器。顾名思义，它是预设的可变电阻器。它设计用于设置电路的时间。它是在螺丝刀的帮助下进行调整的。预设电阻的成本低于其他类型的可变电阻器。因此，它主要用于电子项目，使项目更经济。预设电阻的电路符号如下：

预设电阻符号

电容器：

电容器用于通过电锉存储电荷。电容器将电荷存储在两块电容器之间。我不打算讨论电容器的工作和内部结构，因为它需要额外的文章来完全讨论它。电容器也与电阻器一起用于定时电路。电容器在电气领域有着巨大的应用。例如，电容器由于其传递交流信号和阻断直流信号的特性而用于滤波电路。通常电容器有两种类型。极性电容器和非极性电容器。

电容器

电容以法拉为单位，用F表示，1法拉1F是非常大的电容值。因此，电容用小前缀表示。通常使用三个前缀来表示电容器微（υ）、纳米（n）和皮克（p）的值。

电容器类型：

极性电容器 ：

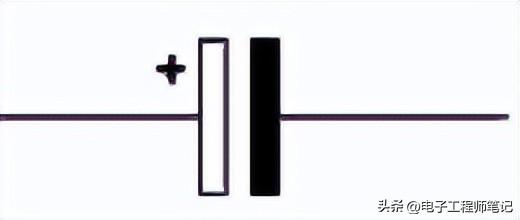

极化电容器通常用于直流电路。它用于存储电能。这种类型的电容器具有极性，这意味着它应该分别与正极性和负极性正确连接。它用于定时电路，滤波电路以阻断直流和传递交流电。 极性电容器的电路符号如下：

极性电容器

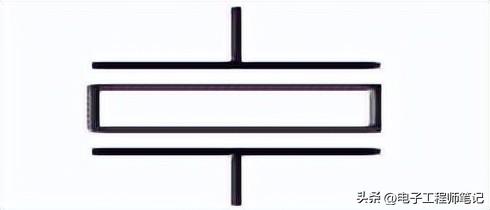

非极性电容器 ：

交流电路中使用非极化电容器。它用于去除交流信号中的谐波，并仅允许特定频率的信号进入电路。非极性电容器的电路符号如下：

非极性电容器

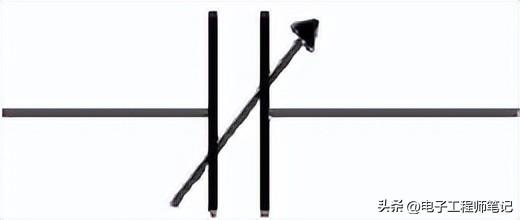

可变电容器 ：

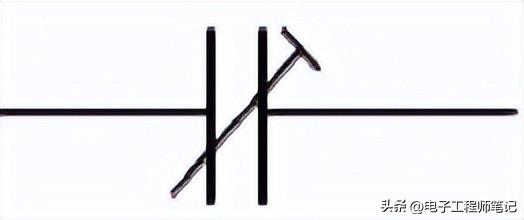

顾名思义，可变电容器用于获得可变电容。它用于无线电调谐器电路中以改变通道的频率。在收音机中，当你移动旋钮时，你实际上改变了电容。改变电容，改变电路相对于您想要调谐的所需频道的频率调制。可变极性电容器的电路符号如下：

可变电容器

微调电容器 ：

就像预设电阻器一样，微调器电容器由小螺丝刀操作。在电路设计期间也会设置IS。在电路中使用之前，会调整其值。微调器极性电容器的电路SYBMOL如下：

微调电容器

二极管：

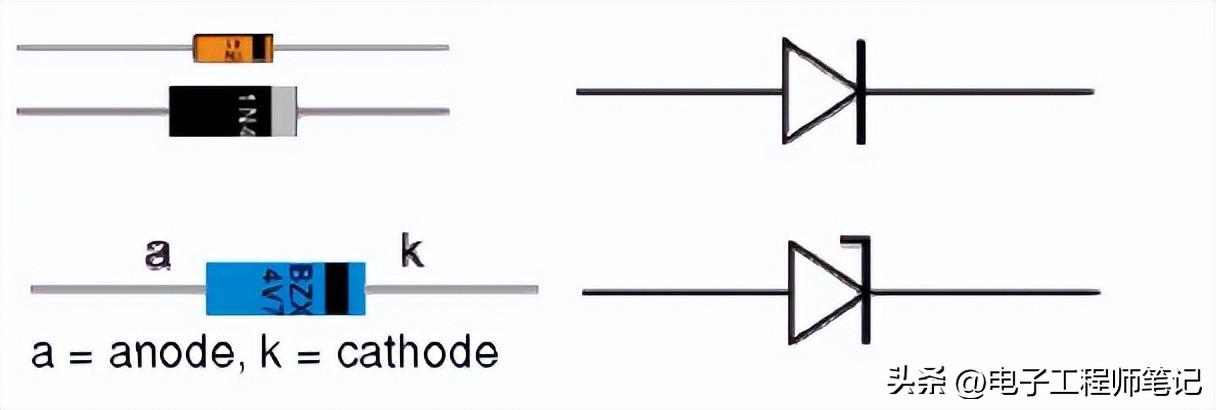

二极管是仅允许电流在一个方向上流动的电子设备。二极管的实用二极管和电路符号如下所示。电路箭头表示电流流动的方向。垂直侧的箭头称为阴极，另一个称为阳极。下图还显示了齐纳二极管的电路符号。我稍后会解释。Diods在电气和电子电路中有许多应用。例如，整流二极管用于在整流中将交流信号转换为直流电。齐纳二极管用于稳压电路。二极管也用作续流二极管。同样地

二极管

二极管类型：

齐纳二极管 ：

齐纳二极管是专用的半导体二极管。它用于维持稳压电源中的固定电压。

齐纳二极管

发光二极管：

发光二极管是一种将电能转换为光能的换能器。

发光二极管

光电二极管：

它是一种特殊类型的二极管，可将光能转换为电能。太阳能电池也使用相同的工艺。

光电二极管

开关：

按钮开关：

这是一个简单的按钮，当按下按钮时，它只允许电流在一个方向上流动。它有许多应用，如电子电路、门铃、LED 灯充电灯等。按钮开关电路如下所示：

按压断开开关：

它还允许电流仅沿一个方向流动。但它与按钮开关相反。按下按钮时，它会停止电流流动。它用于我们希望继续供电直到未按下按钮的应用。按压断路开关的电路符号如下所示：

单刀双掷开关 （SPST）：

它还允许电流沿一个方向流动，但它有两种状态，打开状态和关闭状态。单刀单掷开关用于家用和工业开关板。单刀单刀单掷开关的符号如下所示：

单刀双掷开关 （SPDT）：

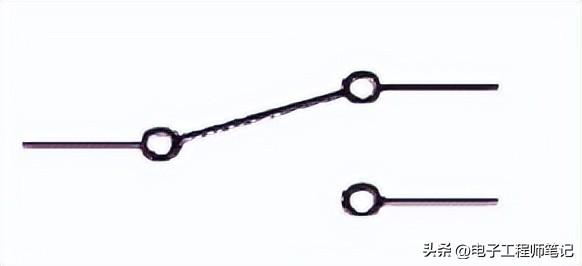

顾名思义，单极双通开关与一相连接，并允许电流在两种可能的电路或路线之一中流动。如图所示，上部或下部路由都可以连接到单相电源。

双极单通开关 （DPST）：

它只允许电流o根据各自的极点在一条可能的路线上流动。它可用于切换主电源，可用于隔离主电源的中性线和带电连接。DPST开关的电路符号如下所示：

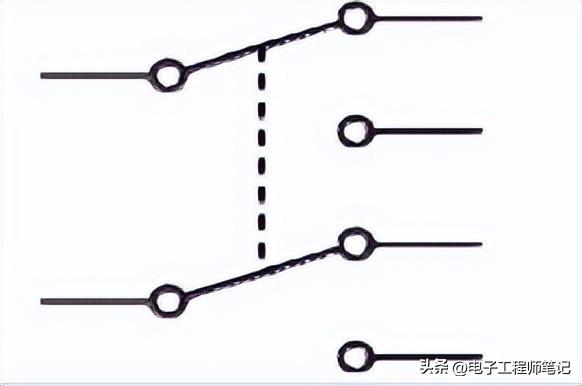

双极双通开关：

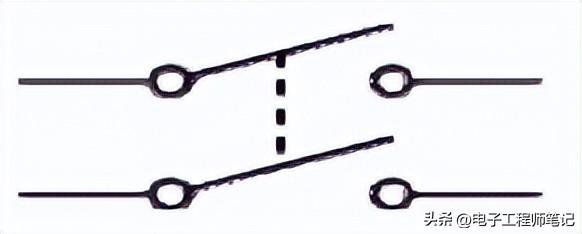

它也被称为倒车开关。它可用于电机的反转方向。它也有中心位置。双刀双掷电路符号如下所示：

中继：

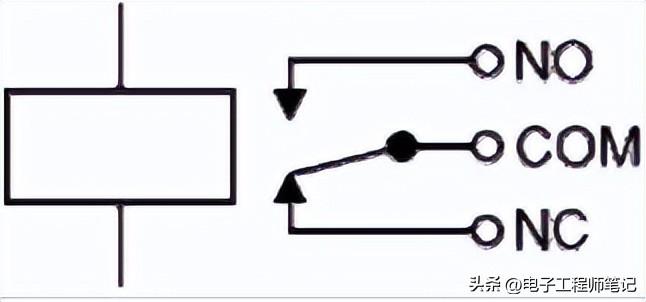

它是使用外部电源运行的机电开关。它用于操作具有低功率直流电路的高功率或高压电路。它可以是常闭或常开的。它的所有三个终端如下所示：

晶体管：

电子项目中使用三种类型的晶体管。下面给出了它们中的每一个的描述：

NPN 晶体管：

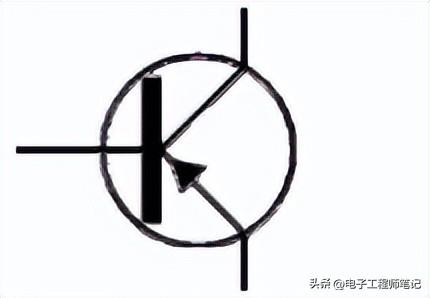

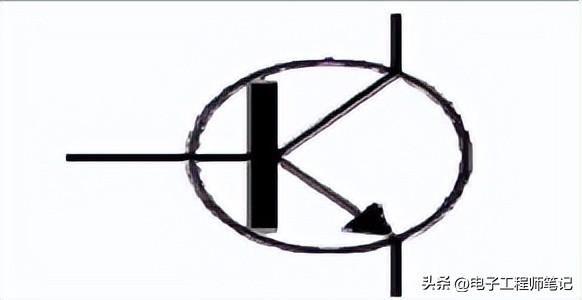

NPN晶体管用于许多电子电路。它用作开关、放大器和电流放大器，也用于振荡器电路。NPN晶体管的电路符号如下所示：

PNP 晶体管：

PNP晶体管与NPN晶体管具有相同的应用。但是PNP晶体管中的电流流动方向相反。PNP和NPN晶体管一起也用于制作达林顿对和图腾柱的配置。

光电晶体管：

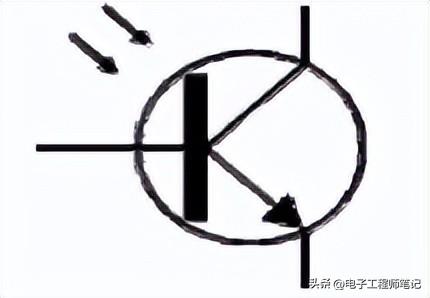

它是轻工作晶体管。光电晶体管以光强度工作。每当光落在晶体管的基座上时，它就会打开。光电晶体管在自动路灯控制电路和路灯自动强度控制中有许多应用。

电子电路中的接线和电气连接：

了解接线连接以了解电气图非常重要。以下符号主要用于电路中的接线连接。

线：

它只是一条用来表示电流路径的线。如下所示：

关节：

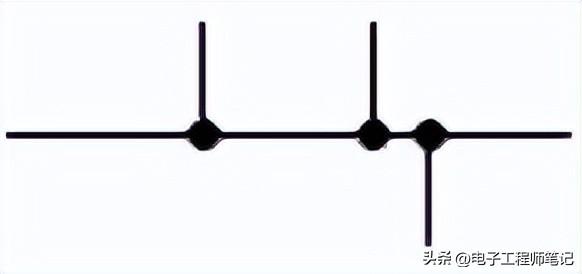

如下图所示，出售的粗体圆圈用于表示电线的多个连接之一。换句话说，两根或多根导线相互连接的点。

未连接的点或电线交叉：

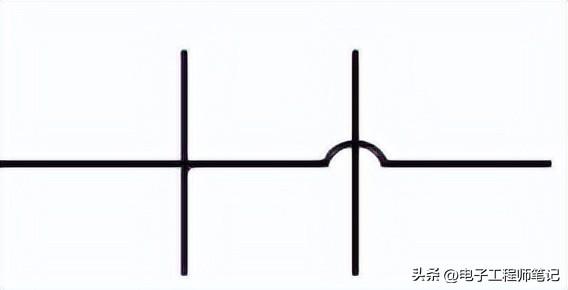

在电气电子电路中，导线交叉符号表示未连接点。电线交叉符号如下所示：

电源：

以下类型的电源用于电子和电气项目。

细胞：

电池的电路符号如下所示。较大的端子显示电池的正极端子，较小的端子显示电池的负端子。许多人过去常常将电池称为电池。但在电池中由两个或多个电池组成。

电池：

电池的电气符号如下所示。正如我之前提到的，电池由两个或多个电池组成。电池提供直流电能。

直流电源：

直流电源提供仅沿一个方向流动的直流电流。直流电源可以由交流电源或使用电池制成。直流电源的电路符号如下所示：

交流电源：

交流电源交流电。交流电源的电路符号如下所示：

保险丝：

保险丝是电路中非常重要的部件。它在电子电路中发生过电流或短路时为电路提供保护。当过多的电流流过电路时，保险丝会熔化。

变压器：

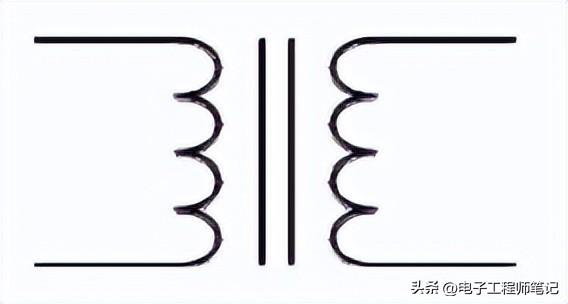

变压器主要用于交流电路。但它也用于直流电源以降低电压。变压器既可用作降压变压器，也可用作升压变压器。变压器使用电磁感应将能量从一个电路传输到另一个电路。变压器的电路符号如下所示：

音频和收音机设备：

麦克风：

它是一种将声音转换为电能的换能器。其电路符号如下所示：

耳机：

它是一种将电能转换为声音的换能器。电路符号如下所示：

扬声器：

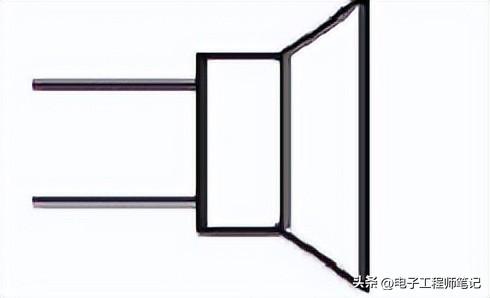

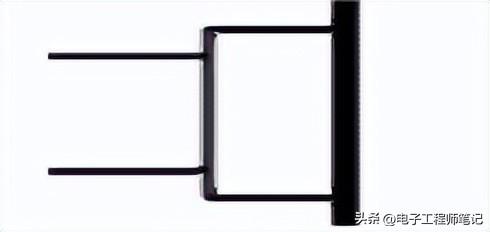

它还用于将电能转换为具有高放大能力的声音。

压电传感器：

压电传感器将力（应力）转换为电能。

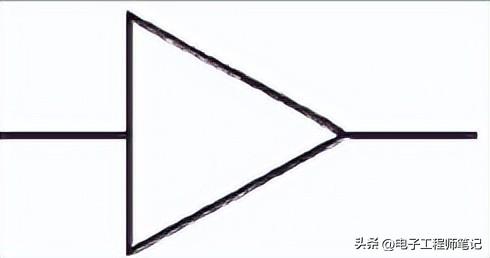

放大器：

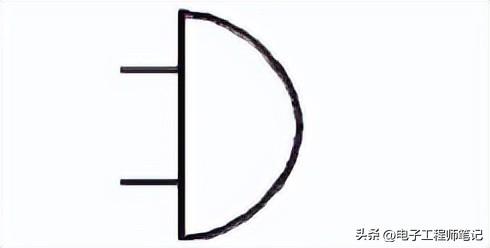

放大器在电气和电子项目中有许多应用。放大器用于放大电压、电流和信号电平。放大器的电路符号如下所示。

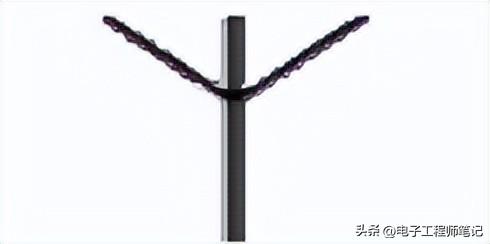

天线：

天线是一种用于通过无线通信发送和接收数据的设备。天线用于接收和发射无线电波。天线的电路符号如下所示。

输出设备：

以下是电子项目中使用的电子输出设备列表：

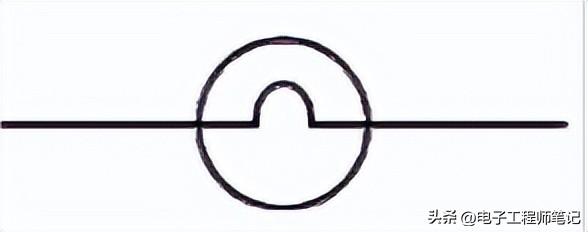

灯：

灯是将电能转换为光能的换能器。

加热器：

加热器是一种用于将电能转化为热量的换能器。

发动机：

电机将电能转换为机械能。

蜂鸣器：

蜂鸣器将电能转换为哔哔声。

感应器：

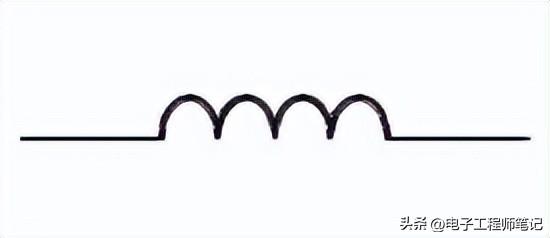

电感器是一种线圈，当电流通过时，它存储磁能。
