电子技术：20个常用的模拟电路，电子工程师总结的经验精华，干货

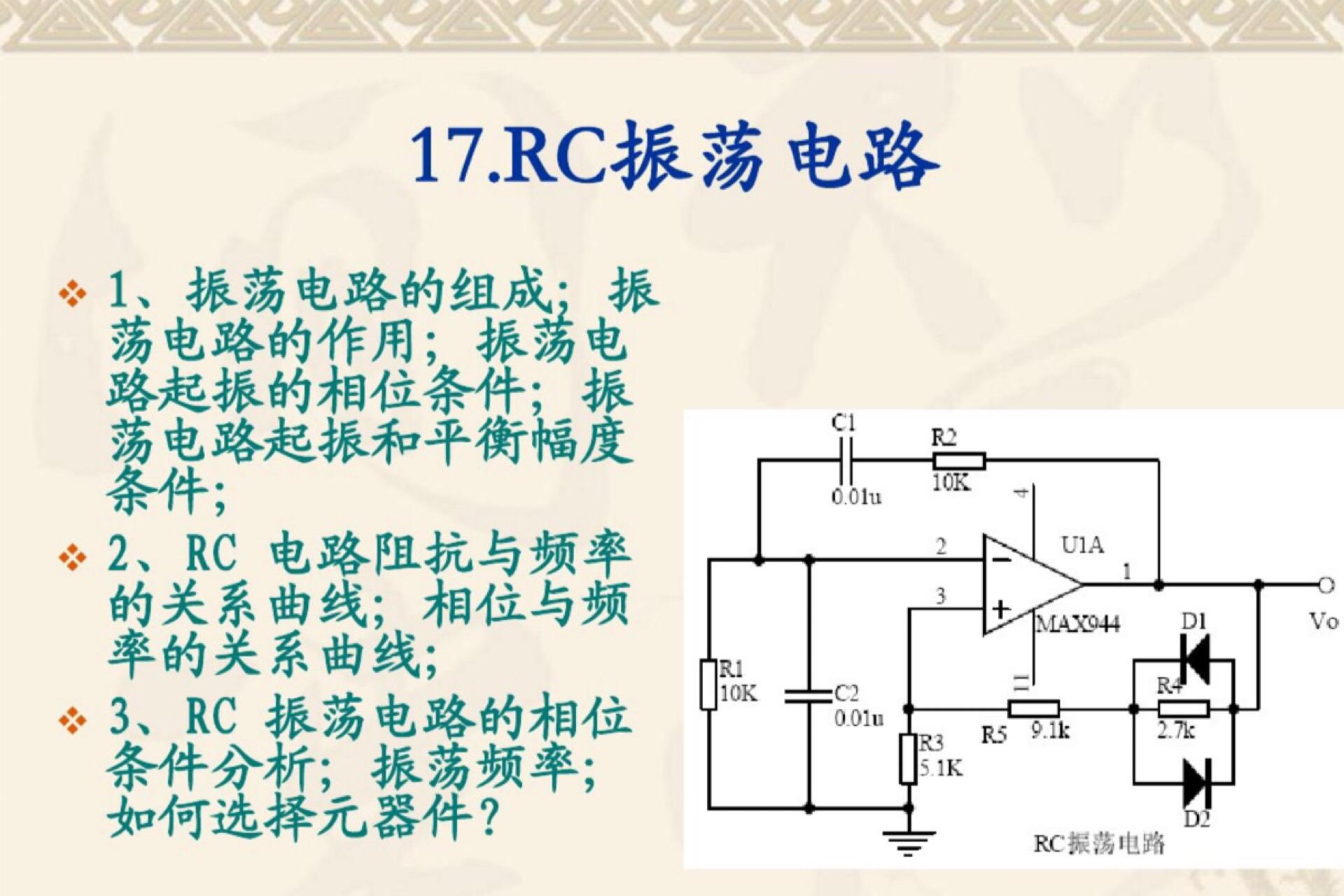

模拟电路相信很多的电子电力技术人员都知道，而且非常熟悉，模拟电路广泛的应用在了计算机，自动化控制和电子电路中，一点都不夸大的说，模拟电路几乎贯穿着整个电子技术的发展，应用非常的普遍，今天我们就重点来看看常用的20个经典的模拟电路：
电力电子领域EDA三大主流软件简介
1. Cadence
在电力电子领域不得不说的仿真与PCBLayout软件集于一体的专业软件：Cadence（PSPICE+ORCAD+ Allegro）
1.1. 历程简述
中文名可以简称"铿腾电子科技有限公司"，说到Cadence不得不说的几个重量级软件，SPICE ，ORCAD。
首先，SPICE是由美国加州大学推出的仿真软件，在上世纪80年代应用非常广阔，2008前后还有大量国内公司再用9.1版本，这是后话，1998年被定为美国国家标准。
MicroSim公司与1984年推出了基于SPICE的微机版PSPICE（Personal—SPICE）。可以说在同类产品中，它是功能最为强大的模拟和数字电路混合仿真EDA软件，在国内普遍使用。最新推出了PSPICE9.1版本。
主要应用于电路仿真领域，它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。无论对哪种器件哪些电路进行仿真，都可以得到精确的仿真结果，并可以自行建立元器件及元器件库。
后来我们常用的PSPICE9.1版本，是学生版本的。主要缺点是节点不超过5个，运放不超过3个。
1998年著名的EDA商业软件开发商ORCAD公司与Microsim公司正式合并，自此Microsim公司的PSPICE产品正式并入ORCAD公司的商业EDA系统中。不久之后，ORCAD公司已正式推出了ORCAD PSPICE Release 10.5。
2000年，益华计算机（CadenceDesign System, Inc.）收购OrCAD公司。在2003年，推出OrCAD10.0。在2005年，进一步与益华计算机的PCB设计软件Allegro15.5一起推广给客户，在2009年，Orcad正式推出功能增强的16.3版本。10.5后期的版本这些包含了PSPICE的全部仿真。
1.2. 基本演进总结：
Cadence是全球著名EDA软件公司，在OrCAD公司收购pspice之后，将OrCAD公司收购，所以现在的OrCAD软件（包含pspice）应该属于Cadence公司的产品。Cadence公司的主要产品是Allegro和ORCAD，此两种软件是并行存在的，只是应用领域与群体发生了一些变化。
1.3. 应用领域
主要应用为电路仿真与PCBLayout，电力电子、开关电源、通信电子等领域。
2. Mentor（PADS）
中文名称，明导国际电气设计软件
2.1. 历程简述
Mentor EN2004
Mentor EN 即 Mentor Board Station, 是Mentor Graphics推出的原理图和PCB设计软件,既支持Unix系统也支持Windows系统（Win2000 和 Win XP）；其中EN是Enterprise的简写，很多大型电IT公司，如：Intel，朗讯，伟创力，西门子，波导都使用Mentor EN进行PCB设计。而现在国内会使用的Mentor EN的工程师并不是很多，所以熟悉Mentor EN的硬件工程师和PCB Layout工程师一般都有很好的待遇。
（2）Mentor WG2005
Mentor WG 即 Mentor Expedition，是Mentor Graphics公司推出的基于Windows界面的高端PCB设计工具。Mentor DxDesigner 和 Expedition 设计流程是 Mentor Graphics公司如今推荐的原理图和PCB设计设计流程。在Mentor Expedition2005版本，Mentor Expedition2005 （Mentor WG2005）和 Mentor WG2005 已经集成在一起。
Mentor DxDesigner 是 Mentor Graphics公司推出的原理图输入工具，是原理图工具ViewDraw的升级版本，其功能强大，界面友好，可以支持多种 PCB Layout 工具，如：Mentor Expedition，Mentor Board Station， PowerPCB，Cadence Allegro，和Zuken等。DxDesigner的安装需要Mentor ePD2004和Mentor SDD两个安装。
即Mentor DxDesigner + Mentor WG2005 ( Mentor Expedition2005)是原理图到PCB的设计流程。
（3）Mentor PADS
PowerLogic5.0和PowerPCB5.0原理图与PCB设计软件因为其界面友好和使用方便而得到广泛应用，被Mentor Graphics公司收购后， PowerLogic和PowerPCB产品更名为 PADS系列，版本有PADS2005和PADS2007，包括：原理图工具PADS Logic、PCB工具PADS Layout和自动布线工具PADS Router。
2.2.应用领域
主要应用为PcbLayout，PADS适合大多数中小型企业的需求，应用十分的广泛，电力电子、开关电源、通信电子等领域。
3. Synopsys（Saber）
中文名称新思，是为全球集成电路设计提供电子设计自动化(EDA)软件工具的主导企业。为全球电子市场提供技术先进的IC设计与验证平台，致力于复杂的芯片上系统(SoC)的开发。同时，Synopsys公司还提供知识产权和设计服务，为客户简化设计过程，提高产品上市速度。Saber软件是其公司一个重要的软件，在电子仿真领域，尤其是电源领域，应用十分的广泛。
3.1. 历程简述
1986年Analogy公司开发并推出Saber仿真软件
2000年2月Avanti！公司收购Analogy，Saber成为Avanti！公司产品。
2002年6月Avanti！公司被Synopsys并购，Saber软件再次易主，成为Synopsys公司产品。
3.2. 应用领域
主要应用于仿真，应用十分的广泛，电力电子、开关电源、通信电子、伺服系统设计等领域。特别是开关电源仿真是非常优秀的一款产品，当然根据个人爱好而定，因为其设计过于专业化，因此上手不如ORCAD容易。
4.其他软件
除此上述之外，当然还有很多优秀的软件，这里就不再做过多的简述，有兴趣的工程师们可以自己搜索查看。
