电子战技术原理解析

电子战是使用电磁能或定向能控制电磁频谱或攻击敌军的任何军事行动的统称，而控制高技术战场的电磁优势是夺取战争主动权的先决条件，是赢得战争胜负的关键要素。因此围绕电子技术的应用与反应用而展开的电子战成为继陆、海、空、天四维作战空间之后的第五维作战空间。

电子战作战功能分析

电子战系统的主要作战对象是敌C4ISR系统和精确制导武器，设计上采用一体化和通用模块化结构，把多种电子战功能集于一体，通过软件重新编程使系统具备不同功能，实现资源冗余共享、动态可组、高可利用性和简化的可维修性。其主要功能通过电子攻击、电子侦察和电子防护等手段实现。

（1）电子攻击

电子攻击是电子战的进攻部分，用于阻止敌方有效利用电磁频谱，使敌方不能有效获取、传输和利用电子信息，延缓或破坏其指挥决策过程和精确制导武器的运用。电子攻击包含自卫性电子战和进攻性电子战。自卫性电子战是用电子自卫干扰、电子欺骗和隐身技术、保护作战平台或军事目标免遭敌精确制导武器的攻击；进攻性电子战是应用支援电子干扰、反辐射武器和定向能武器攻击敌方的防御体系，以保证己方的安全突防。

（2）电子侦察

电子侦察用于获取战略、战术电磁情报和战斗情报，它是实施电子攻击和电子防护的基础和前提，分为电子情报侦察和电子支援侦察。电子情报侦察是利用电子侦察设备对作战区域进行长时的信号监测、评估和分析处理，确定辐射源的参数、信号体制和变化规律，为指挥人员提评估电子态势和实施电子作战行动提供参考；电子支援侦察是运用各种电子设备截获感兴趣的电子信号，实时确定辐射源的信号特征、参数等，为实施电子进攻、电子防御和兵力机动等提供实时情报信息。

（3）电子防护

电子防护是保证己方电子设备有效地利用电磁频谱的行动，以保障己方作战指挥和武器运用不受敌方电子攻击活动的影响。包含电子抗干扰、电磁加固、频率分配、信号保密、反隐身及其他电子防护技术和方法。

电子战关键技术

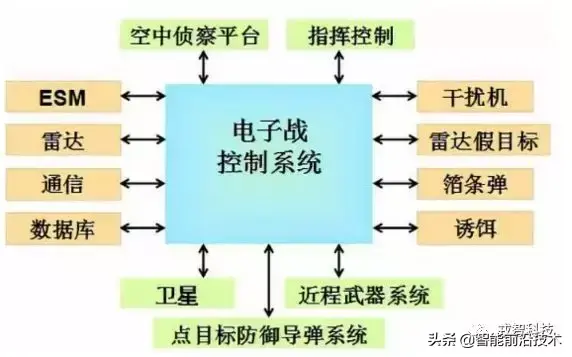

电子战系统发展的最高目标是多平台综合，它代表了电子战技术和装备发展的主流趋势。多平台电子战作战指挥控制系统（EWCS）根据侦察平台情报、卫星情报、雷达/通信传感器情报等各种数据库的支援，对威胁目标进行检测、识别、数据融合，分析评估，并采取正确的协同对抗策略，包含的关键技术如下：

（1）数据融合技术

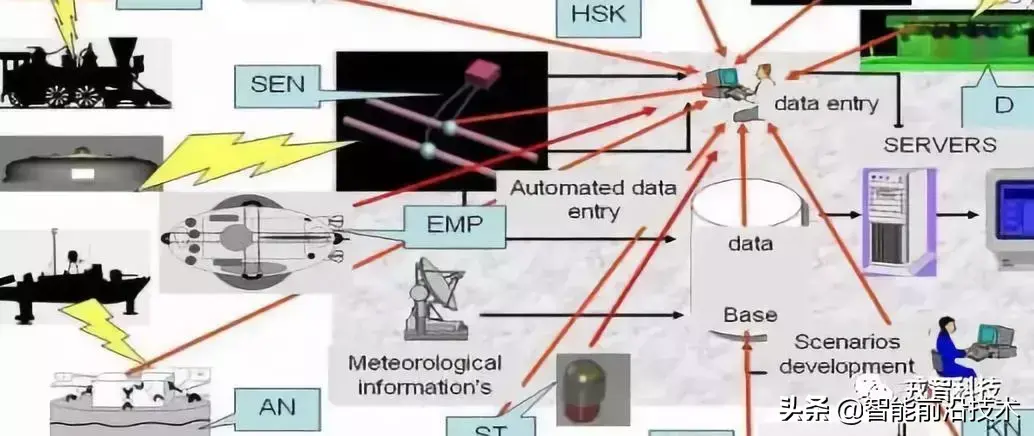

数据融合技术可对多种类、多信息源和多平台传感器所获取的信息自动检测、相关、评估分析，以便快捷、准确、连续、全面的提供战场态势信息。为适应现代战争环境需要，雷达、通信与电子战向一体化方向发展，将有源和无源传感器有机结合，以扩展在日趋复杂的电磁环境下获取信息的数量和质量，提高对威胁目标识别的可信度，为进攻和防御提供所需的精确信息。数据融合技术是实现雷达与电子战一体化的重要保障和核心技术。

（2）电磁兼容技术

各种电子战设备集中应用于一个作战平台或某地区，各电子设备的辐射信号将形成复杂的电磁环境，限制了设备的正常工作，系统部分功能降低或失效，而电磁兼容技术可有效解决这个问题。实现电磁兼容的途径主要有：一是降低各分系统的电磁辐射强度；二是合理配置各分系统的空间位置，确保彼此可以兼容工作；三是通过电磁兼容建模，消除影响。

（3）一体化和通用化技术

一体化技术是将功能相近、相互关联的数个设备组成一个系统，从而简化系统构成，实现资源共享，提高装备作战效能和快速反应能力。其主要内容是不同系统中功能相同的软硬件采用相同的模块，不同专业领域复用。通用化技术是指电子对抗系统的设备普遍采用标准化的模块结构，构建多种作战平台通用的弹性系统骨架，使不同的系统、设备之间尽可能拥有相同的电子模块，相互之间通用，根据不同的对抗对象快速组装成不同的电子对抗设备、降低成本、减小体积。

电子战发展分析

在21世纪的联合作战中，借助于先进的C4ISR系统，交战双方在兵力未接触的情况下，就可以从陆地、空中和海上发动以电子战为先导，以精确武器攻击为主要打击手段的袭击，电子战将拉开战争的序幕，研究电子战的发展趋势对于开展武器系统及战法研究工作、打赢未来高技术战争具有重要的指导意义。

（1）发展认知电子战系统

认知电子战可在对象和环境都发生巨大变化，同时通讯技术、网络技术、数字技术的发展催生了多设备协同工作的情况下，仍能适应作战需求，提高武器作战能力和生存能力的电子战系统。

（2）发展一体化综合电子战系统

综合电子战是集电子侦察、电子防卫、电子进攻于一体的攻防兼备的新型作战手段，采用多平台、多传感器的信息融合和资源共享，可实现战场态势的实时感知和控制，是提高未来信息化战场上武器装备体系综合作战能力，实现节点打击、结构破坏的关键因素。

（3）发展分布式电子战系统

为对付多变的射频威胁环境，分布式系统应运而生，一系列小型低功率，部署在敌防空附系统近，分布式网络化的电子战系统，用于探测和干扰敌通信、雷达和防空系统。分布式干扰是一种面对面的干扰，即众多的、空间分布的干扰机群可以压制较大空域内的雷达、通信台或导航接收机，因此在未来的信息化战场上，分布式干扰是是对抗分布式雷达网等的有力措施。

（4）发展超导技术

采用超导技术和材料可制成微波无源和有源器件，这些器件具有特别高的工作频率、超宽带宽、极低噪声、极小功耗、小体积和重量轻等优势，所以非常适合电子战应用。超导技术用于电子战系统中可大大提高系统性能，提高接收机灵敏度，且可降低设备功耗体积和重量。

（5）发展和应用定向能武器

定向能武器的杀伤力远大于普通炸药的爆炸能，利用一个强激光武器，能在1-2min内对付上百个目标，高功率微波武器能烧毁敏感的传感器、电子器件、计算机芯片等，造成电子装备或系统的永久性损伤；粒子束武器能瞬间摧毁远距离的多批次、大量的高速飞行目标等。定向能武器是未来信息化战场上对付飞机、军舰、坦克、导弹乃至空间卫星等高价目标的重要武器系统，是未来战区反导、反舰导弹防御、防空系统的组成部分。

（6）设计遥控飞行器或无人驾驶电子战飞机

遥控飞行器具有机动灵活、不易被发现且不需要付出生命代价等优点，可深入敌方纵深执行电子侦察任务，诱使敌方重要电子设备开机，从而侦察到平时难以发现的敌方辐射源信息，或为有人机提供电子干扰掩护以较小的干扰功率取得较强的干扰效果。

电子战作战利器——电子战飞机

电子战飞机作为一种特种飞机主要遂行电子战，是专门对敌方雷达、电子制导系统和无线电通信等进行电子侦察、电子干扰甚至是攻击的武器。二战期间，伴随着电子雷达的出现，专门用于干扰对方防空雷达、电子设备、通信系统的电子战飞机就应运而生了。

海湾战争中,电子战飞机占作战飞机总数的10%以上，在空袭作战所出动的飞行架次中执行电子战任务的约占20%，电子战系统有效的保证了作战行动的有序进行，在38天约11万架次的空袭中，飞机的损失率降低到0.04%以下。多国部队在海湾战争中的胜利，实质上是电子战的胜利，雄辩地证明没有“制电磁权”能力就没有制空权。

电子战飞机是破解敌方防空体系的必备利器，作战中可显示出高效的“兵力倍增”效能，按作战功能可分为电子侦察机和电子干扰机两类。

（1）电子侦察机

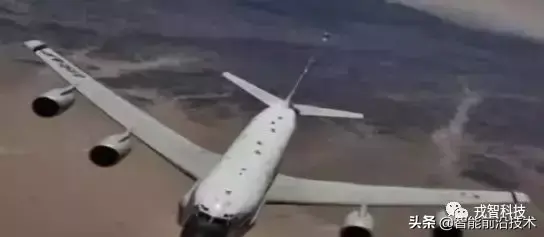

电子侦察机是装有多频段、多功能、多用途电子侦察和监视设备，平时和战时不间断的对地面防空系统进行侦察的飞机。比如美国海军的EP-3E和空军的RC-135，都是长时间在侦察对象国境线外飞行以获取雷达、通信、测控等电磁信号，为飞行方队的司令官提供有关敌方军事力量战术态势的实时信息。通过对情报数据的分析，确定侦察区域的战术环境，并将相关信息尽快传送到上级领导机关，以便各级决策者可以针对关键性的进展情况做出决策。

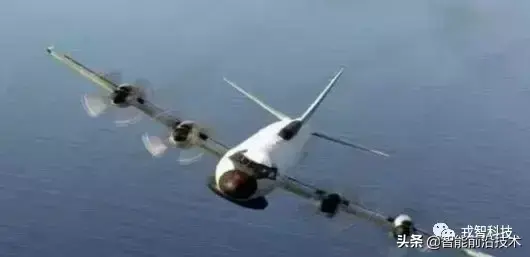

EP-3E电子侦察机在机身前部安装了独特的“BigLook”天线，旋转接受器可以从360度获取飞机周围的电子信号，并配备AN/ALR-60型通讯侦察分析系统，以及AN/ALR-76自动雷达干扰系统，用于探测、跟踪、确认、分类以及定位雷达发射器并在必要的情况下向己方平台提供威胁预警。

电子侦察机既可以是专用型号，也可以利用普通战斗机、攻击机进行改装，加挂电子侦察吊舱后执行电子侦察任务。比如德国的“狂风”战斗机和法国的“幻影”一2000战斗机都可以挂载电子侦察吊舱，随其它飞机一同执行巡逻、训练等任务，对方很难判断它的任务属性，因此难以做到较全面的防范。

（2）电子干扰机

电子干扰机可以通过干扰敌方防空雷达情报网，干扰敌战斗机与地面指挥系统之间的联系，使之无法得到地面信息支援和指挥引导，使敌战斗机失去作战体系支撑，降低敌感知战场态势的能力，作战效能大幅下降。

电子干扰飞机既可以实施远距支援干扰又可实施随队干扰。其中远距支援干扰是多架干扰机编队，在中空距敌目标100～120公里的安全阵位上实施多方位、大纵深、宽正面的电子干扰；随队支援干扰是电子干扰飞机伴随攻击机群飞临敌目标区附近施放噪声干扰、欺骗干扰和箔条干扰，目的均为压制敌防空火力网的电子系统，掩护攻击机群实施空袭。

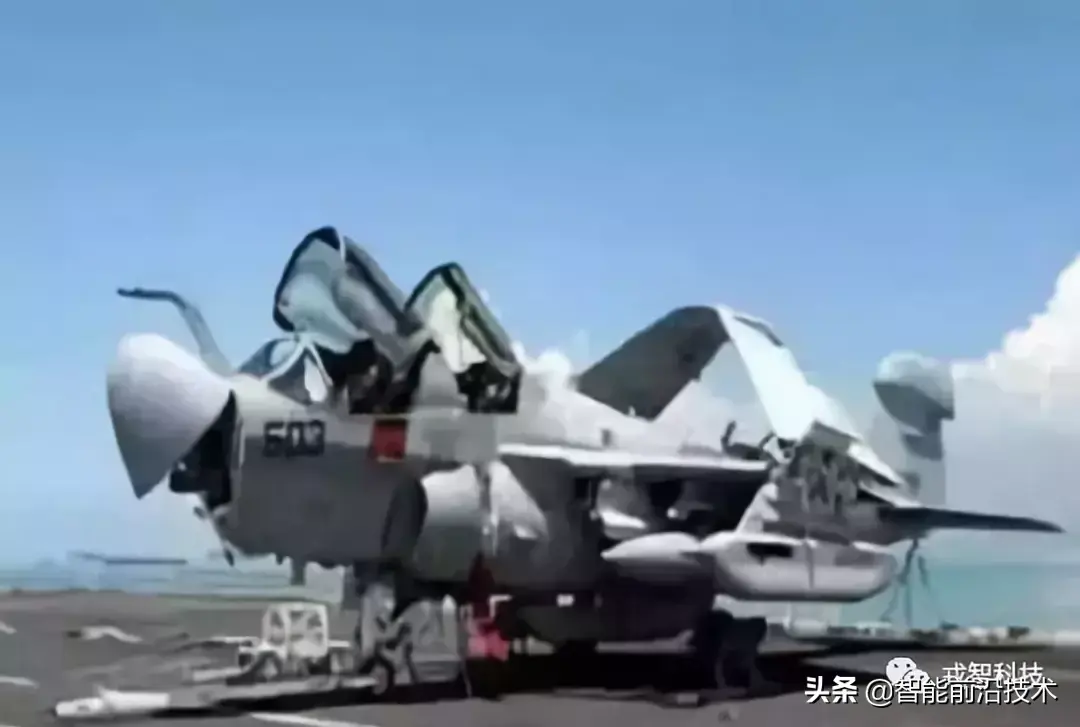

美军的EA-6B“徘徊者”电子战飞机是一种可以远距离、全天候的进行高级的电子干扰活动的双引擎舰载机，主要任务：

a）干扰对方的预警雷达、搜索警戒雷达，确保本方战斗机群不被对方侦测到具体位置及具机型、数量、编组等体情况；

b）干扰对方高射炮的炮瞄雷达或防空导弹的制导雷达，从而大大降低对方防空火力命中精度；

c）干扰、压制对方的通信系统，以使对方各种情报、命令等信息不能有效传递，通过瘫痪对方指挥体系去瓦解其防御能力；

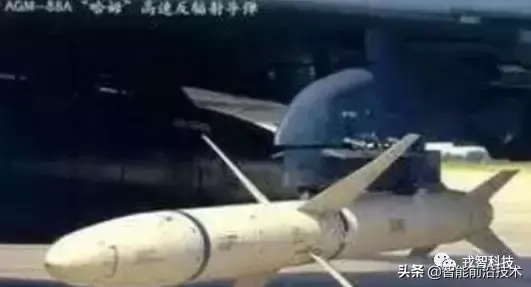

d）使用反辐射导弹直接攻击对方的雷达，主要使用美国现役的空对地反辐射导弹：AGM-88“哈姆”反辐射导弹。

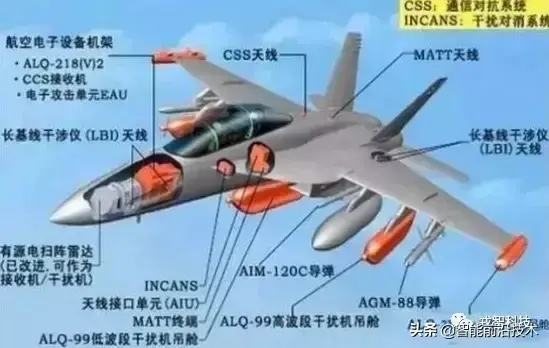

但是EA-6B电子战飞机在进入危险空域时必须由其他飞机为其提供保护，自卫能力差。为了提高电子战飞机的自卫能力，EA-6B退役后，美军在“超级大黄蜂”BlockII的基础上研制加装了可对敌方雷达进行探测、识别与定位的AN/ALQ-218(V)2接收机的“咆哮者”EA-18G电子战飞机。它能够利用反辐射导弹或AN/ALQ-99干扰吊舱来对敌方辐射源进行压制，还能探测并中断敌方通信系统，可以说是当今战斗力最强的电子干扰机，又是电子干扰能力最强的战斗机。

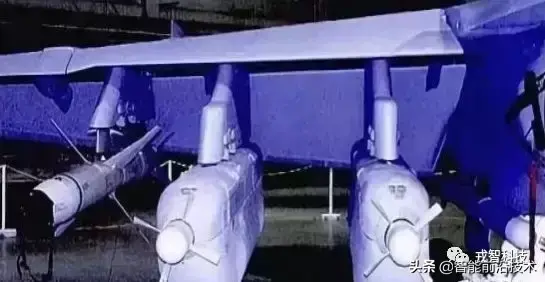

“咆哮者”EA-18G电子战飞机挂载的AN／ALQ-99干扰吊舱功率较大，可形成较宽的波束，掩护攻击编队行动，自带发电机可减小吊舱对飞机整体载荷的需求。但ALQ-99干扰吊舱所辐射的宽带能量也可能干扰自身的通信和数据链电台，因此需增加对消系统生成与干扰信号反相的对消信号，使干扰信号与对消信号近实时汇合从而相互抵消，留下要接收的话音信号，确保可以边干扰、边通信。

EA-18G“咆哮者”电子战飞机将完善我们当前和未来的空战能力，在提高电磁频谱态势感知能力方面具有重要作用，同时它还能削弱敌方在相同环境中的态势感知能力，拥有这种机载电子攻击保护能力后我们将更具杀伤力。

结语

随着战场形势的日益复杂、武器装备和作战样式的多样化，发展与应用电子战以提高战场的监视-侦察能力、目标识别-捕获能力、精确打击能力、战场生存能力、干扰和抗干扰能力、目标毁伤评估能力、情报处理能力和作战决策能力是十分重要的。具有高度灵活性的电子战飞机可担负随队支援和远程支援干扰任务，在未来战争中的地位和作用也定会更加突出。

来源：电子万花筒

简单讲解电子侦察战术，战场上这个小单位才是最致命的

很多人以为战场上飞机大炮才是最致命的，但在一个小单位面前，连声也不敢出，电子侦察部队人数很少，一个几万人的师级部队也就只有几十人，但它可以根据战场上的无线电电子情况，预先测出敌军部队、兵团的数量和配置地域以及预备队的调动。电子战是一种极为复杂的战术，很少人能直观的知道这种战术，今天通过模拟一场电子侦察演习讲解一下电子侦察战术，了解一下这种战术有多可怕，

某年某月某日清晨，A方的军队开始进行土工作业，构筑前进工事，准备发起进攻，B方在加紧准备防御的同时，开始利用电子侦察部队对A方的军队距前线二至五公里纵深的六个地域进行侦察，根据侦察到的状况，对无线电电子情况的情报一一进行分析，

从四时三十分至六时，有一些先前未发现的超短波电台用56—70兆赫波段进行通话。前线附近六个地域(I至YI号地域)都有电台发送，在DI、IV、V号地域则是用喉头送话器进行工作，

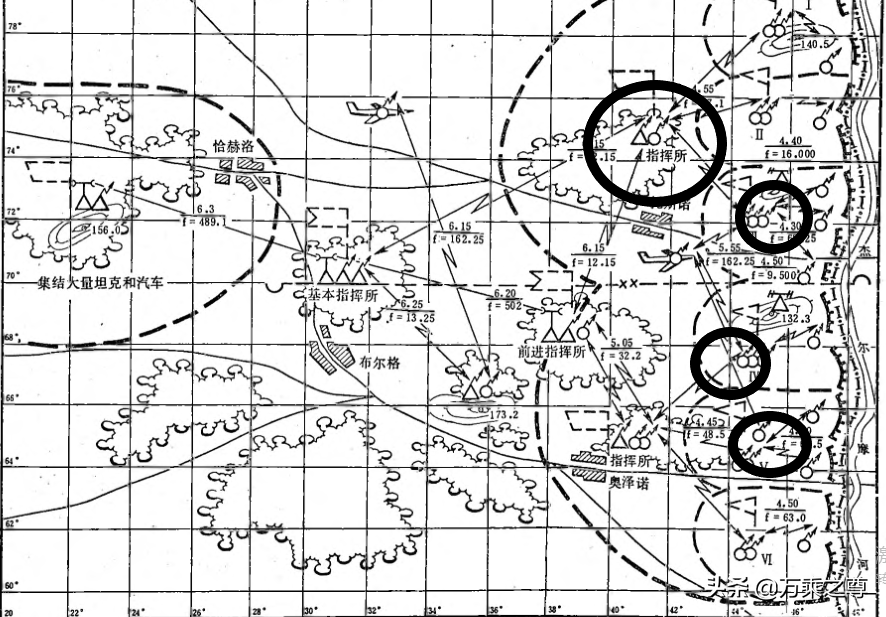

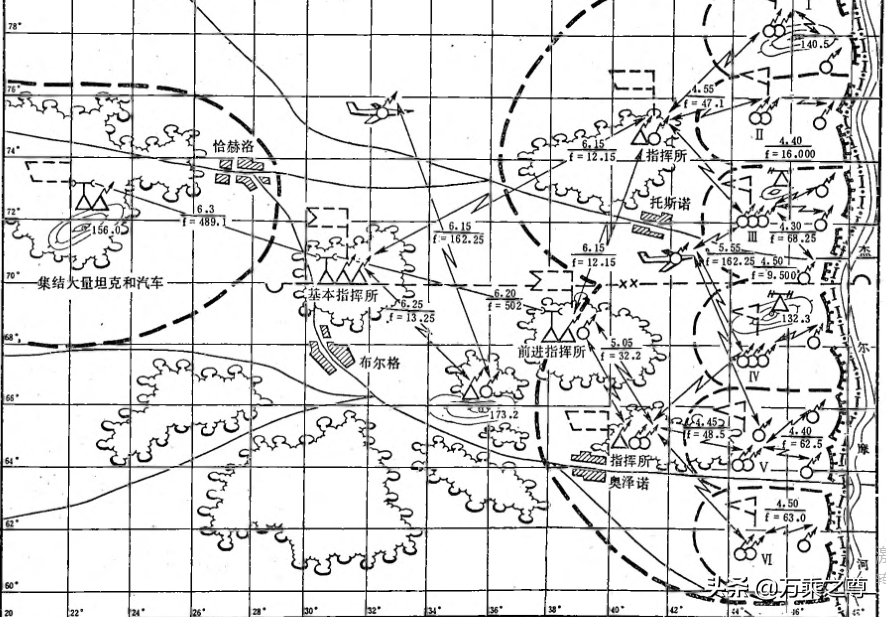

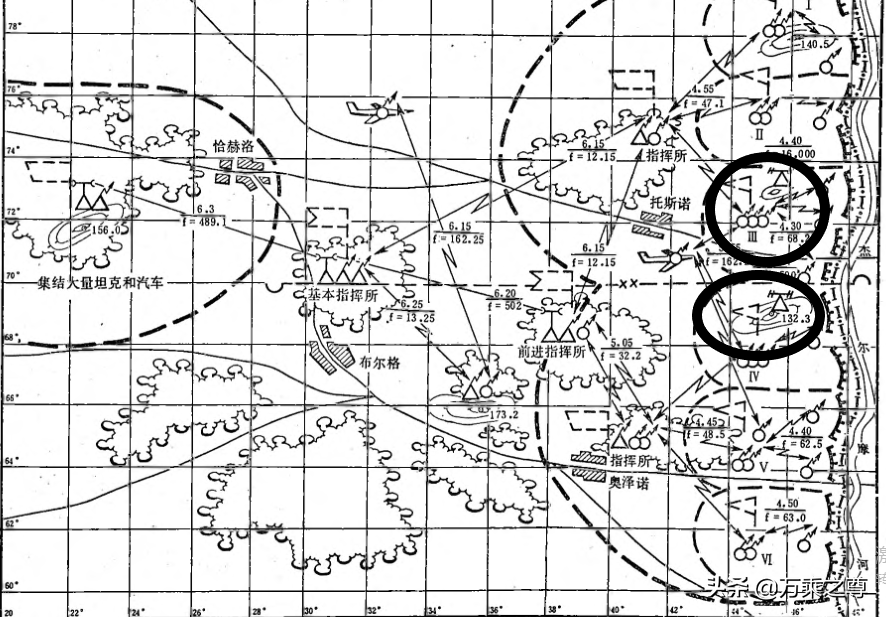

分析后得出的结论：两个旅的兵力已开进至前线，并已占领出发地位。在战斗队形中心（ni、iv、v号地域）配置有一些搭载装甲输送车的营。电台分布的密度较大，说明敌人组建了进攻集团（占领地域的范围及指挥所可能的位置在图上用虚线和符号标出）。

四时四十分起，在无名髙地地域（72443)发现周期性的雷达辐射，频率为16000兆赫。

发现的这部雷达用于侦察目标和指挥炮兵射击,在雷达附近配置有105毫米或155毫米榴弹炮营

四时五十分在132.3髙地地域（68443)发现雷达辐射，频率为9500兆赫。发现的这部雷达用于侦察地面活动目的

四时五十五分，在(74404地域)一部电台用47.1兆赫频率与数部超短波电台进行通信，这些电台配置在140.5高地(78445)、7442和72446地域。六时十五分有一电台自74404地域用12.15兆赫频率与这些电台进行短波通信，这些电台配置在(70306)和173.2高地东北三公里(68386)地域

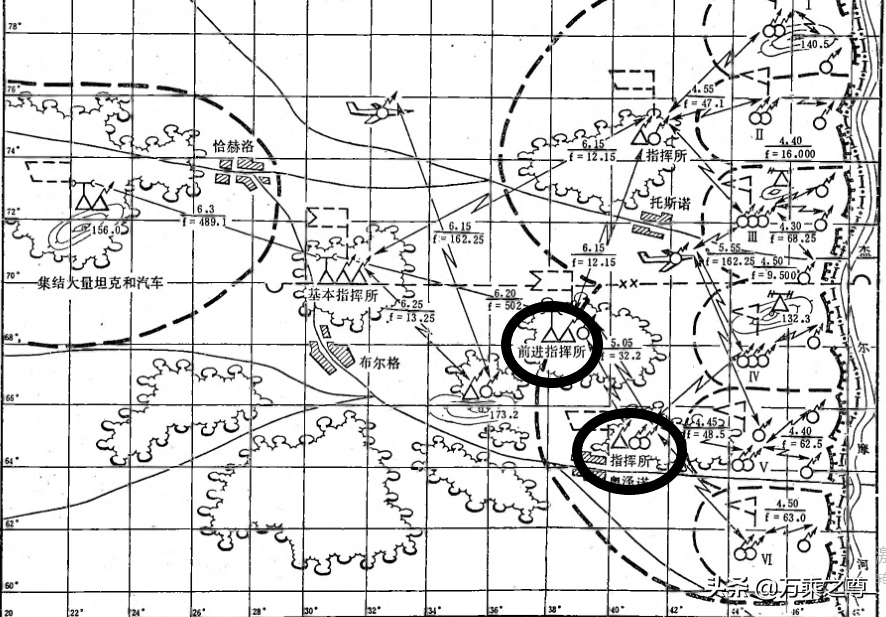

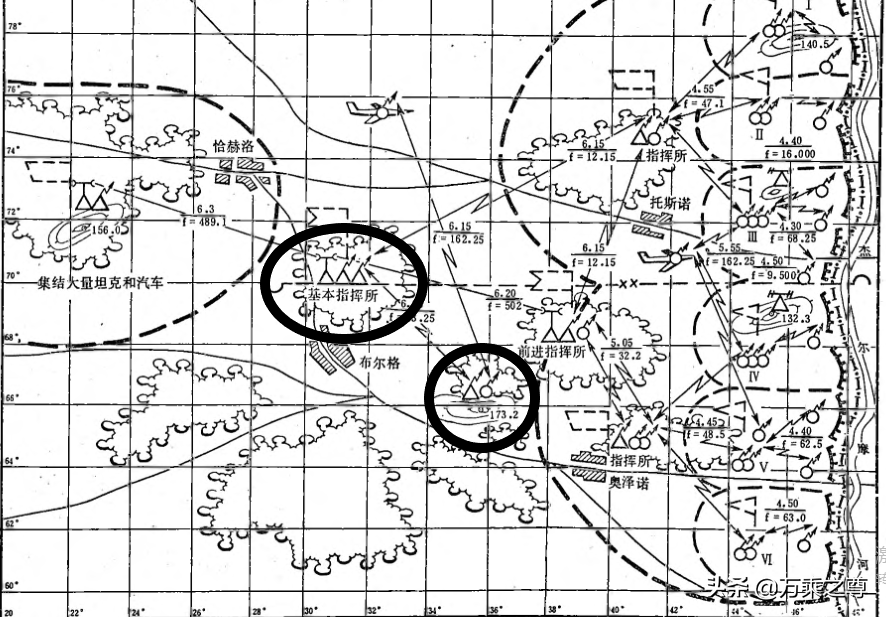

超短波和短波电台的工作以及它们配置地域距前线六至七公里的距离的情报证明，在74404地域有机械化步兵旅指挥所

五时五十五分，发现地面超短波电台从72446、66442和64449地域用162.25兆赫频率同空中飞机进行联络

发现的地面超短波电台是第一梯队机械化步兵营营长指挥所内的航空兵引导军官使用的，这间接证明，该地集中了兵团的主力。

四时四十五分，在(64406),发现超短波电台用48.5兆赫频率同配置在132.3髙地西南二公里（68442)、64447和60448地域的通信兵进行通信；五时五分，超短波电台从64406地域用32.2兆赫频率进行发送，六时十五分，短波电台从173.2髙地东北三公里地域(68386)用12.15兆赫频率进行发送。

超短波和短波电台配置的情报、建立通信联络的程序以及电台距前线的距离，表明64406地域有旅指挥所
