工程师的好帮手 ChargerLAB POWER-Z USB PD诱骗器体验
在越来越火爆的PD市场，USB-C口在不久的将来大有一统天下的趋势，随着越来越多PD充电器和PD移动电源上市那么怎么测试这些产品的性能，成了目前不小的问题，Power-Z系列多款测试仪有测试PD的功能，但常规USB测试仪并不能测试PD产品，那么有没有别的工具来测试这些产品呢？今天给大家带来的就是ChargerLAB POWER-Z 新推出一款USB PD诱骗器，此诱骗器是USB-C进USB-A出只要连接CC线，加上 USB表和可调负载就能满足对PD产品的极限测试，诱骗器上方还设有调节电压档位的按键，可以设定5V,9V,12V,15V,20V五个档位来触发PD输出，产品体积小巧方便携带。
产品特征及使用方法：
※测试板共两个接口USB-C进USB-A出
※PD测试板自动从低到高申请电压，按键SW1/SW2按下或申请至设备支持的最大电压
※SW1：申请PD设备下一个能力档位
※SW2：申请PD设备上一个能力档位
※SW3：若PD设备支持PPS功能，进入PPS功能后，按下SW3增加电压，短按自动每次申小档位，长按自动每次申请大档位
※SW4：若PD设备支持PPS功能，进入PPS功能后，按下SW4减小电压，短按自动每次申小档位，长按自动每次申请大档位
※LED功能：用于电压指示，LED1~LED5分别对应5V/9V/12V/15V/20V档位，此外当进入PPS功能后LED1自动闪烁

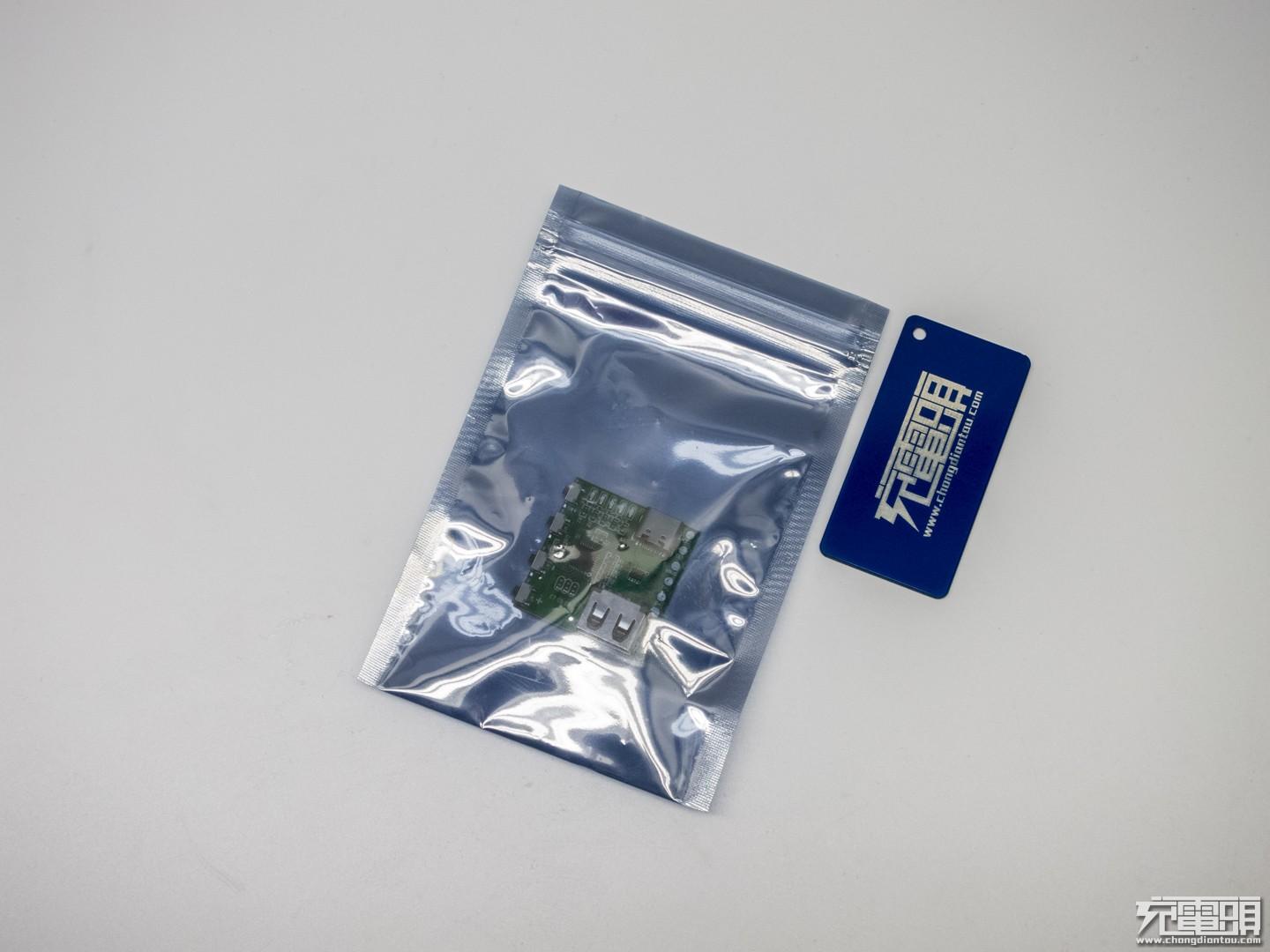

拿到快递的时候，感觉这是不是弄错了好轻的一个包裹，打开一看诱骗器放置在防静电的袋子中，真的是好小好迷你。

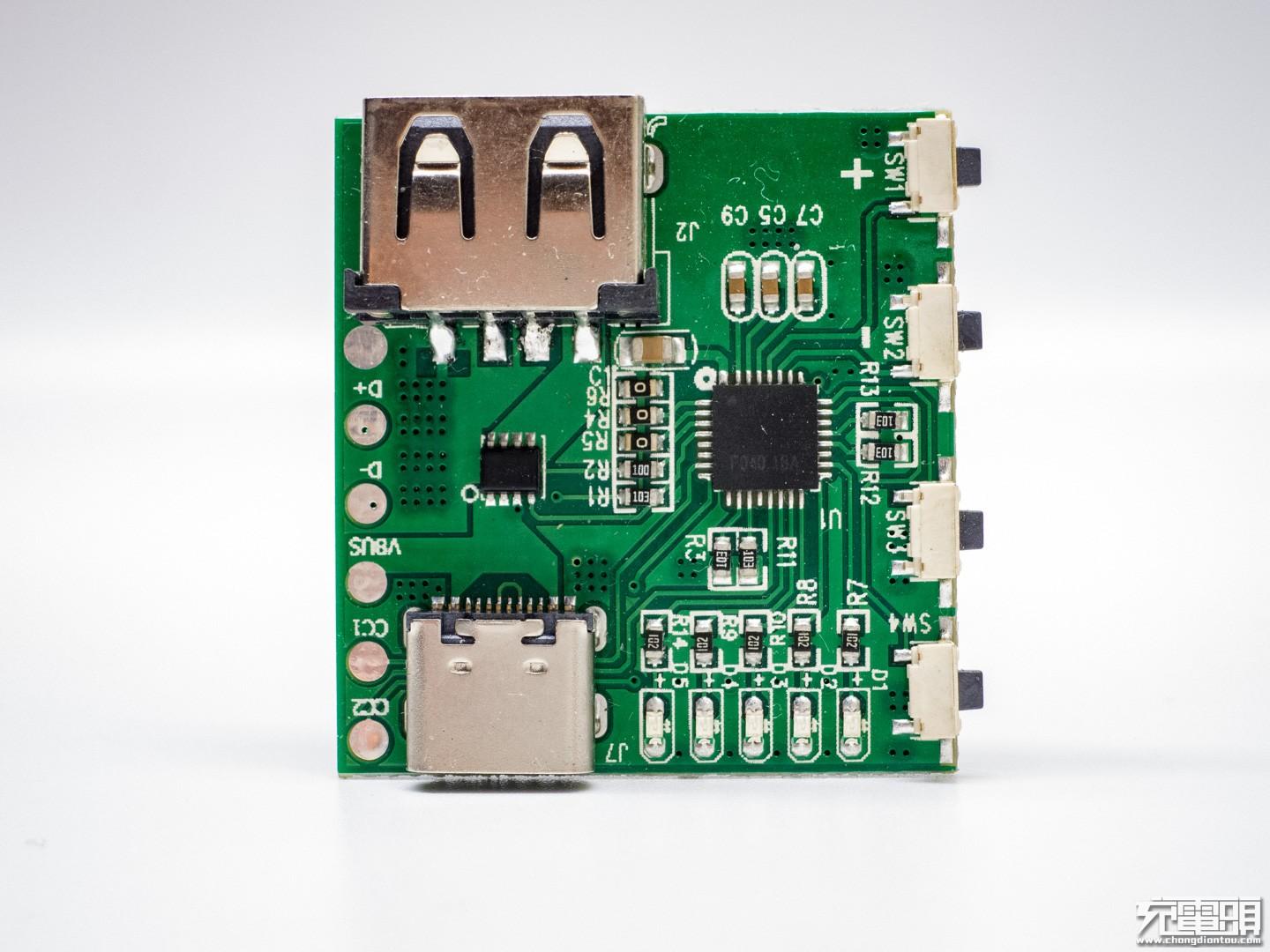

POWER-Z USB PD诱骗器正面，简洁明了下方USB-C输入，上方USB-A输出中间最大的芯片是F040.1BA，F040是集成混合信号系统级单片机，
小的八脚芯片是来自美国万代AON3814 MOS，旁边还分布了一些贴片电容电阻，右边侧有四个按键，分别是SW1 SW2 SW3 SW4。

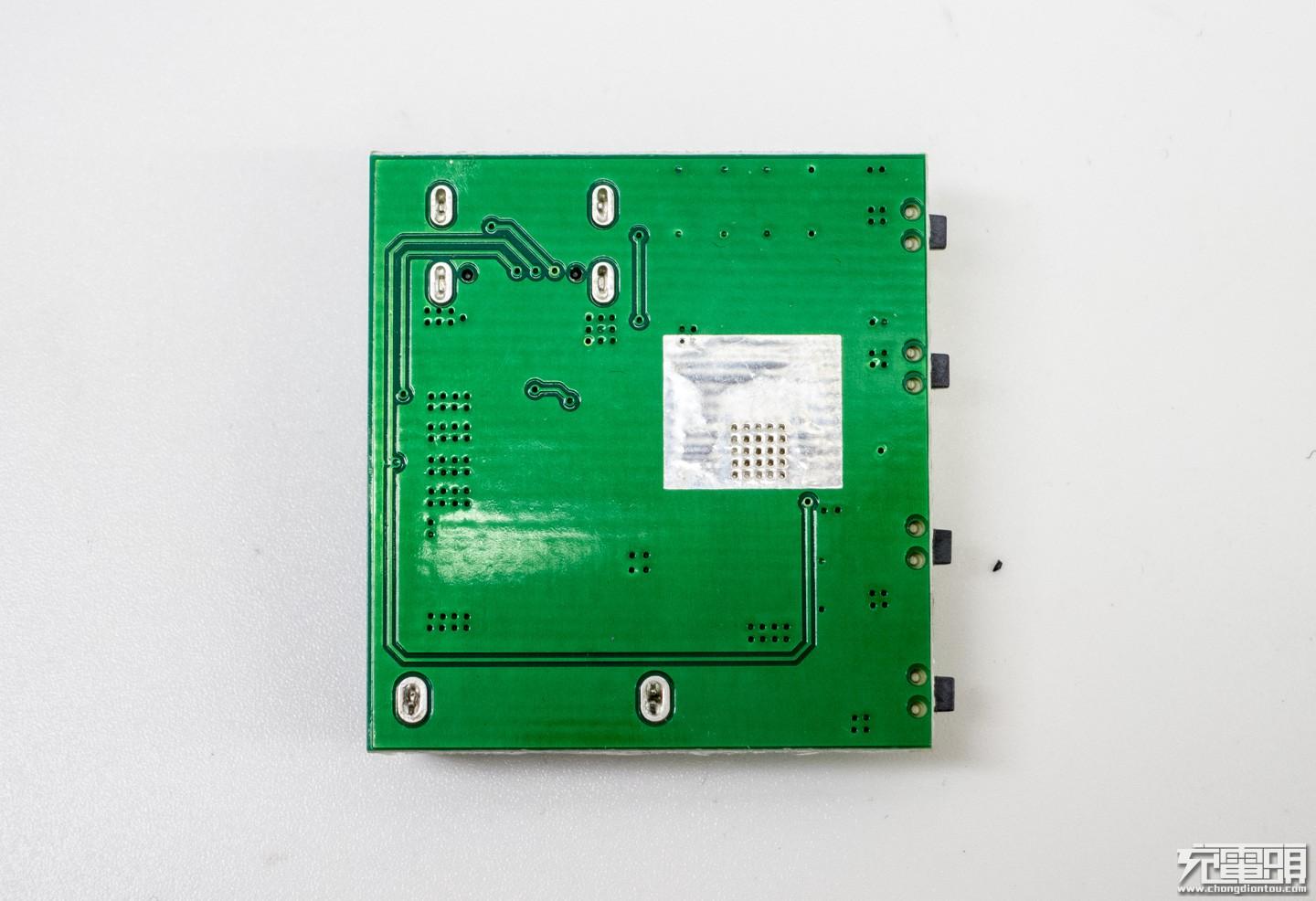

PCB板背面没有元件，很简洁。

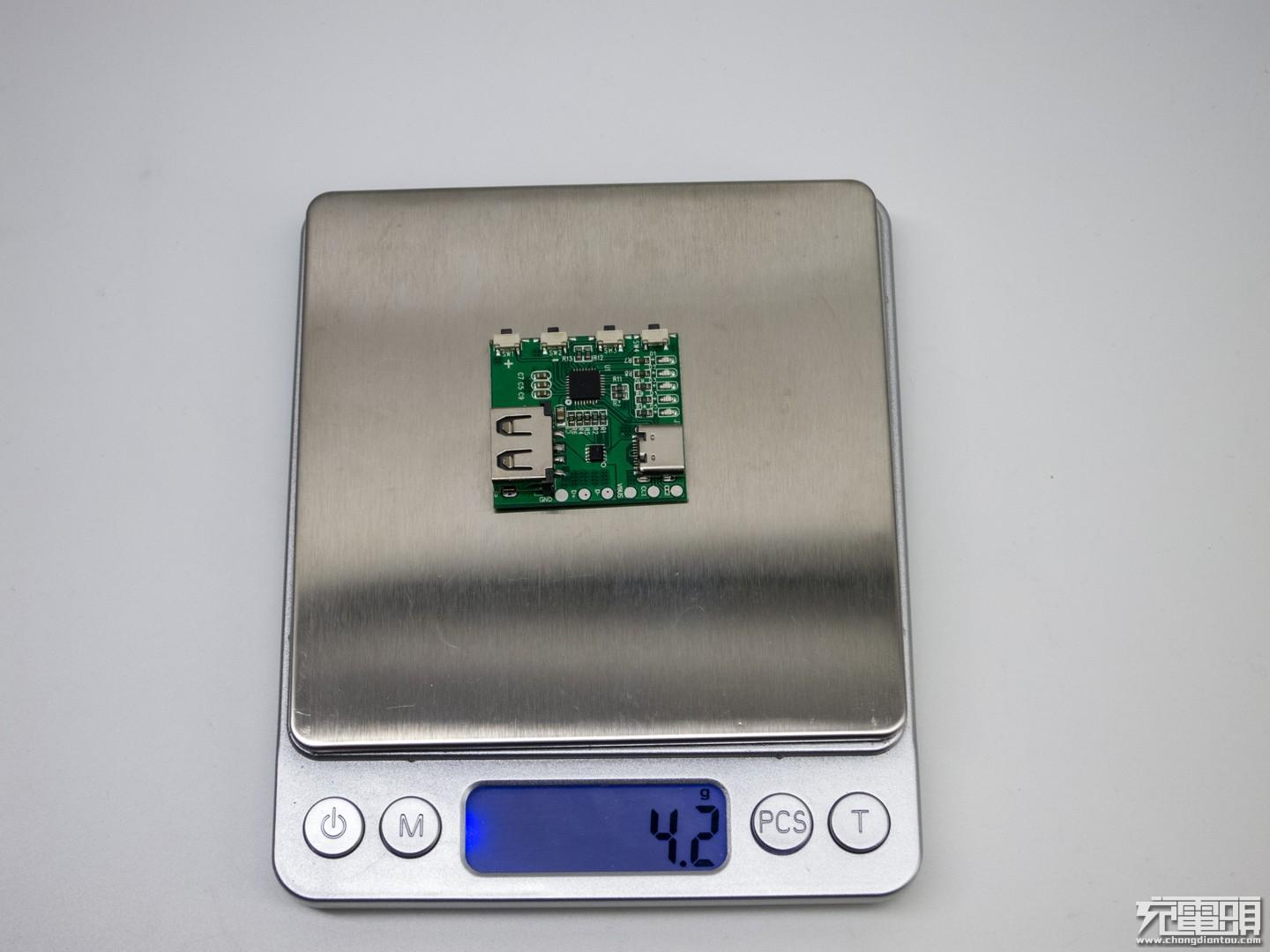

POWER-Z USB PD诱骗器很轻总重4.2g，一元硬币的重量是6g。

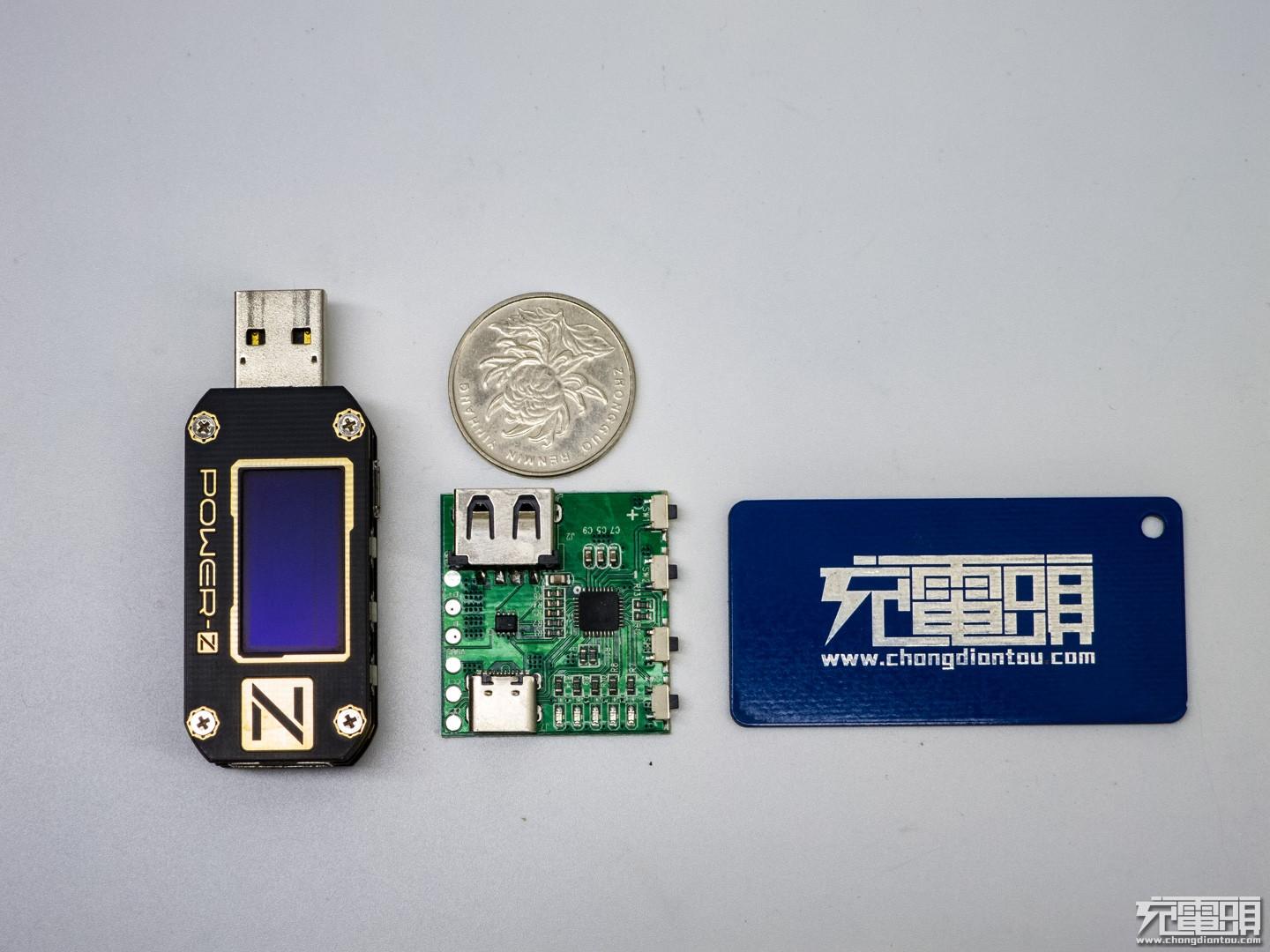

外型尺寸对比，数据太抽像常见的一些东西，一元硬币太常见了，就那么大一点。

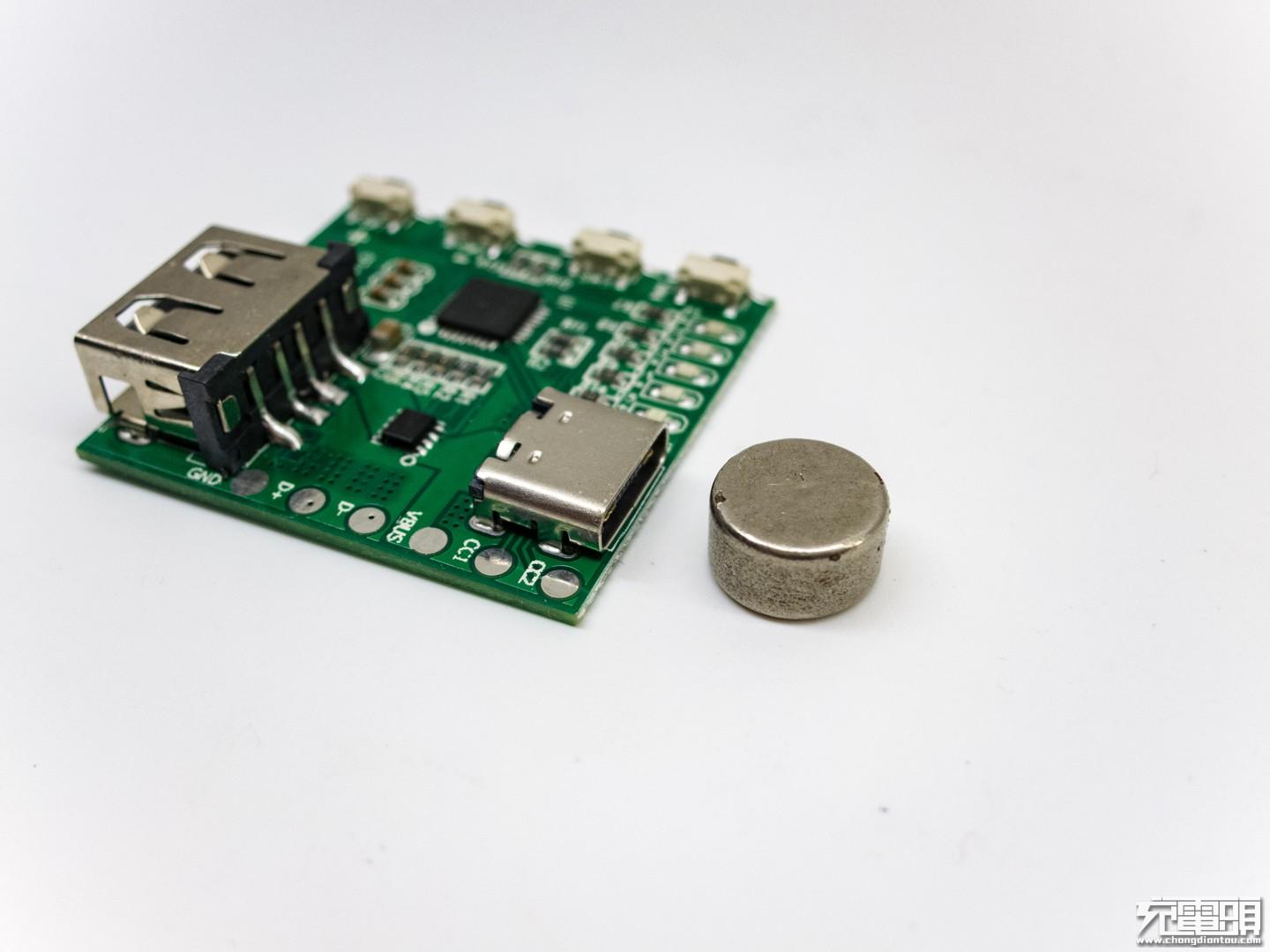

看一下板子细节，输入端USB-C座用磁铁吸引无磁性。

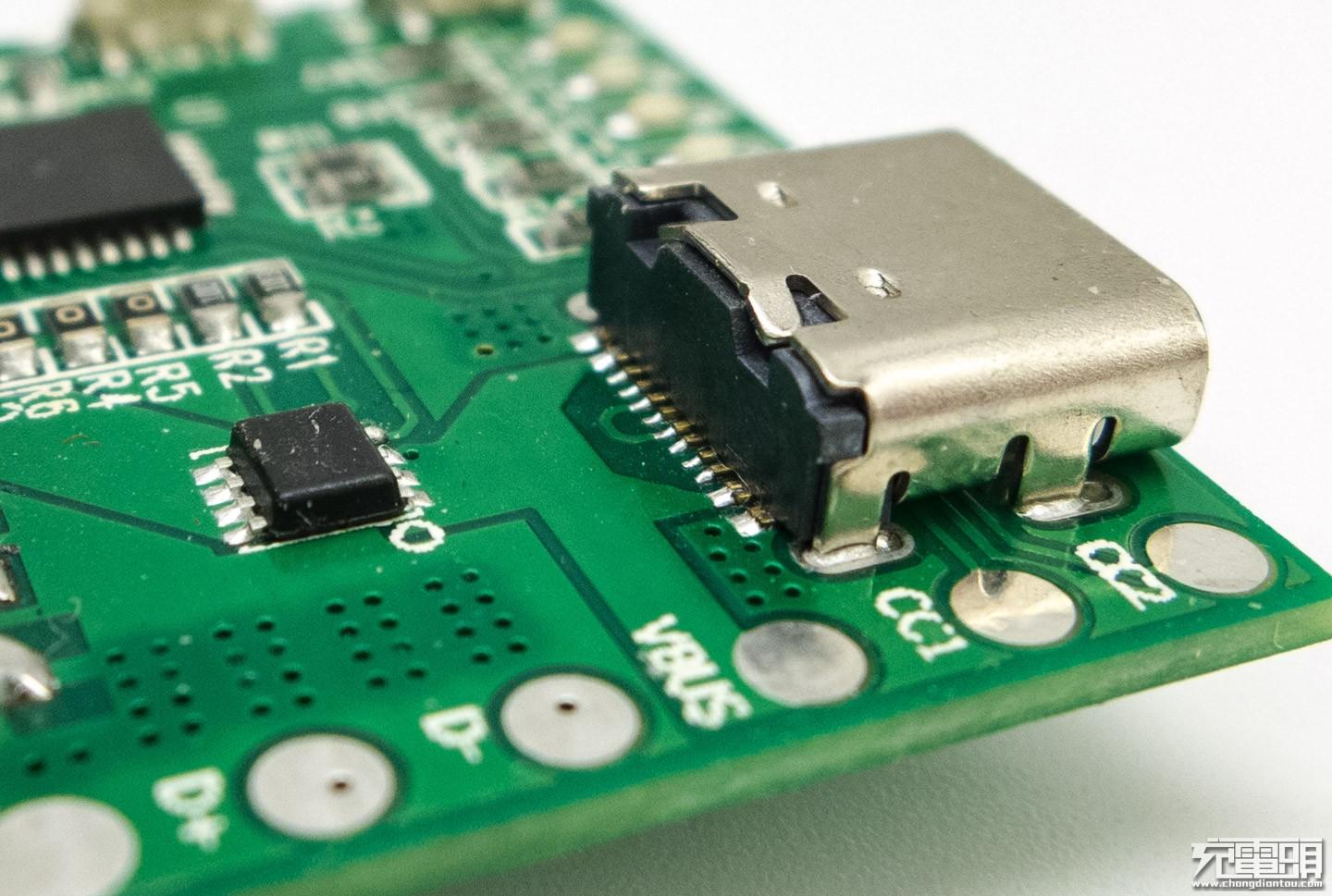

12针脚焊接有序。

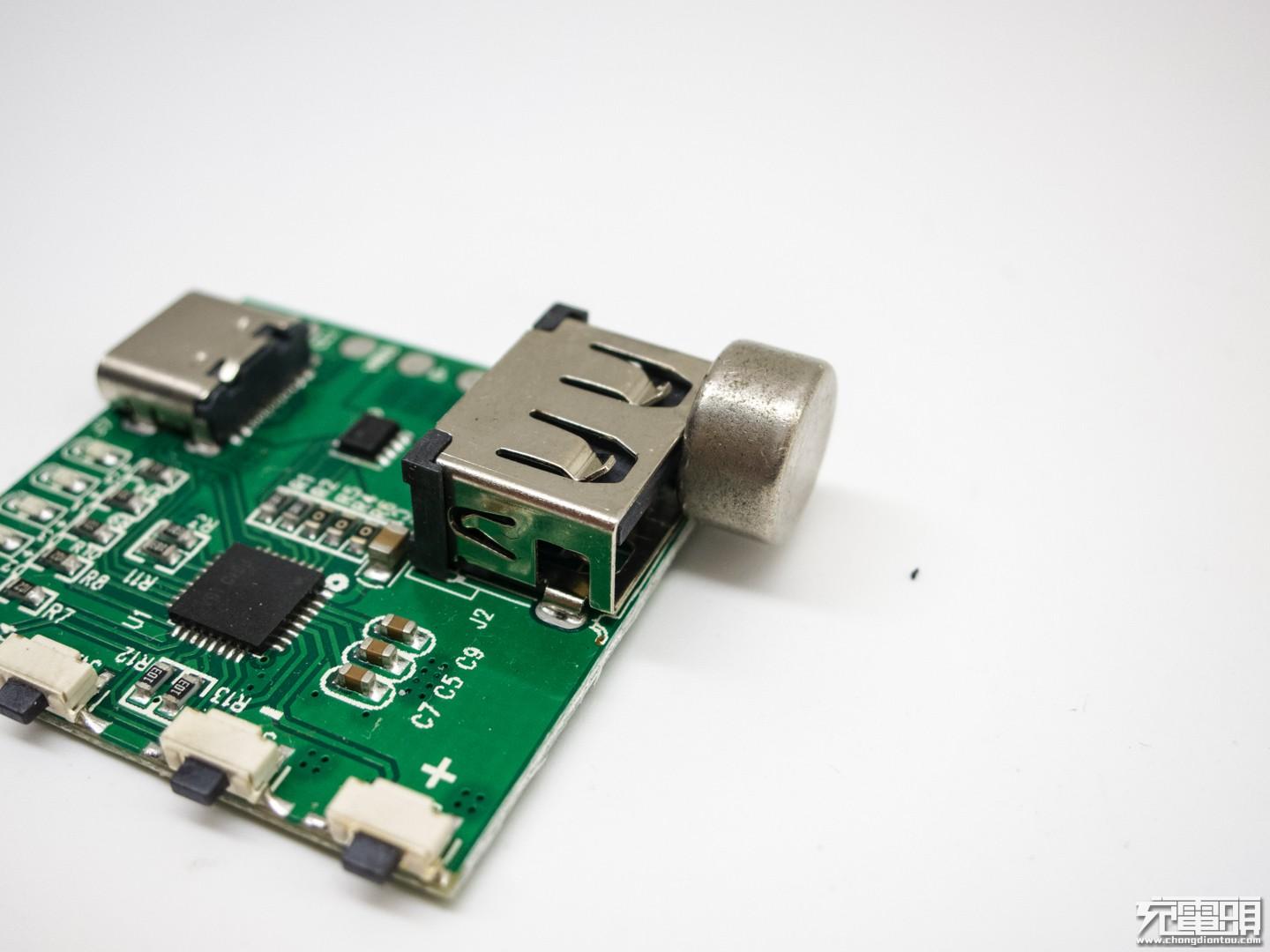

输出端USB母座有磁性吸附。

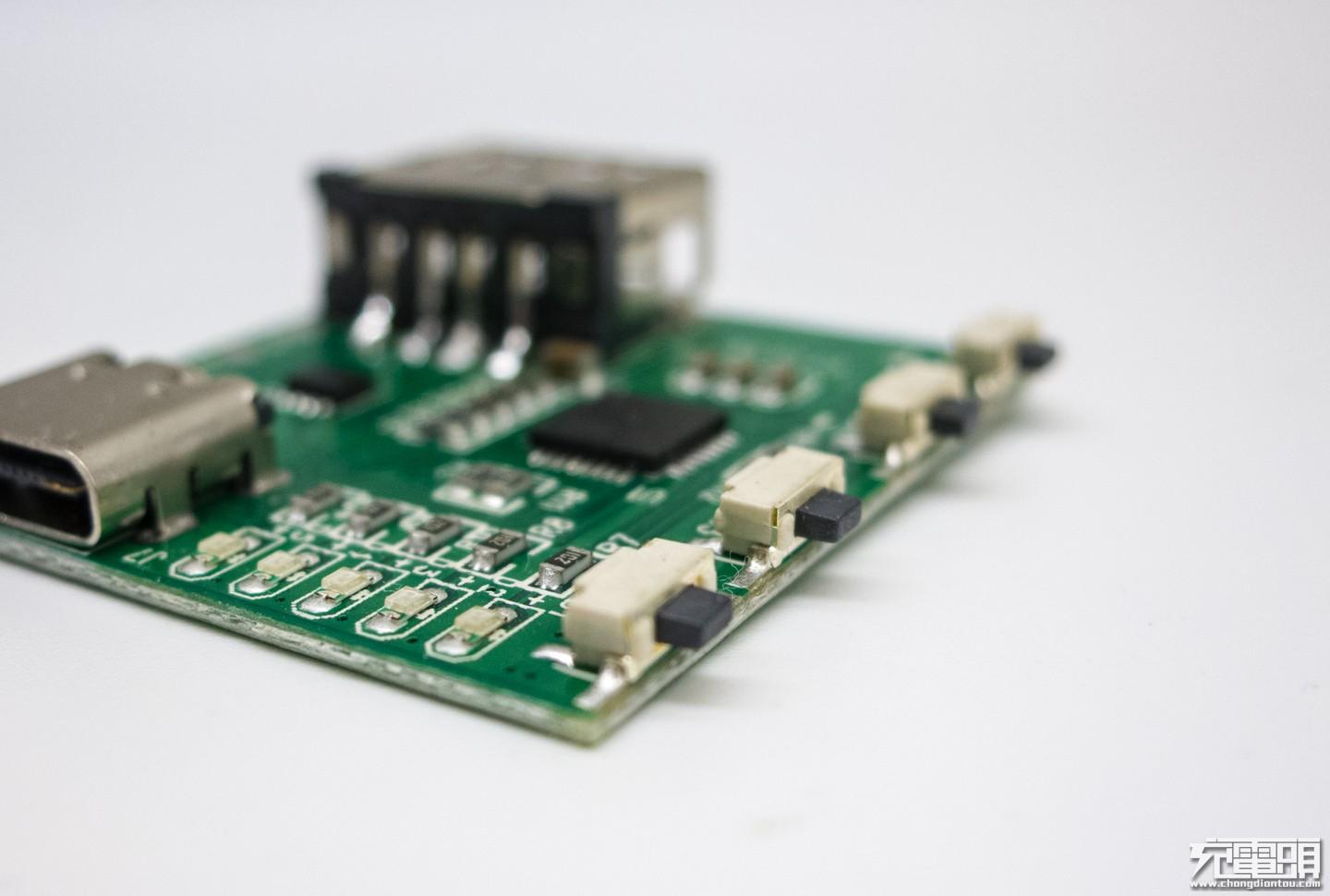

四个开关按键，焊接点还是很牢固的，正常的按击使用不会有问题。

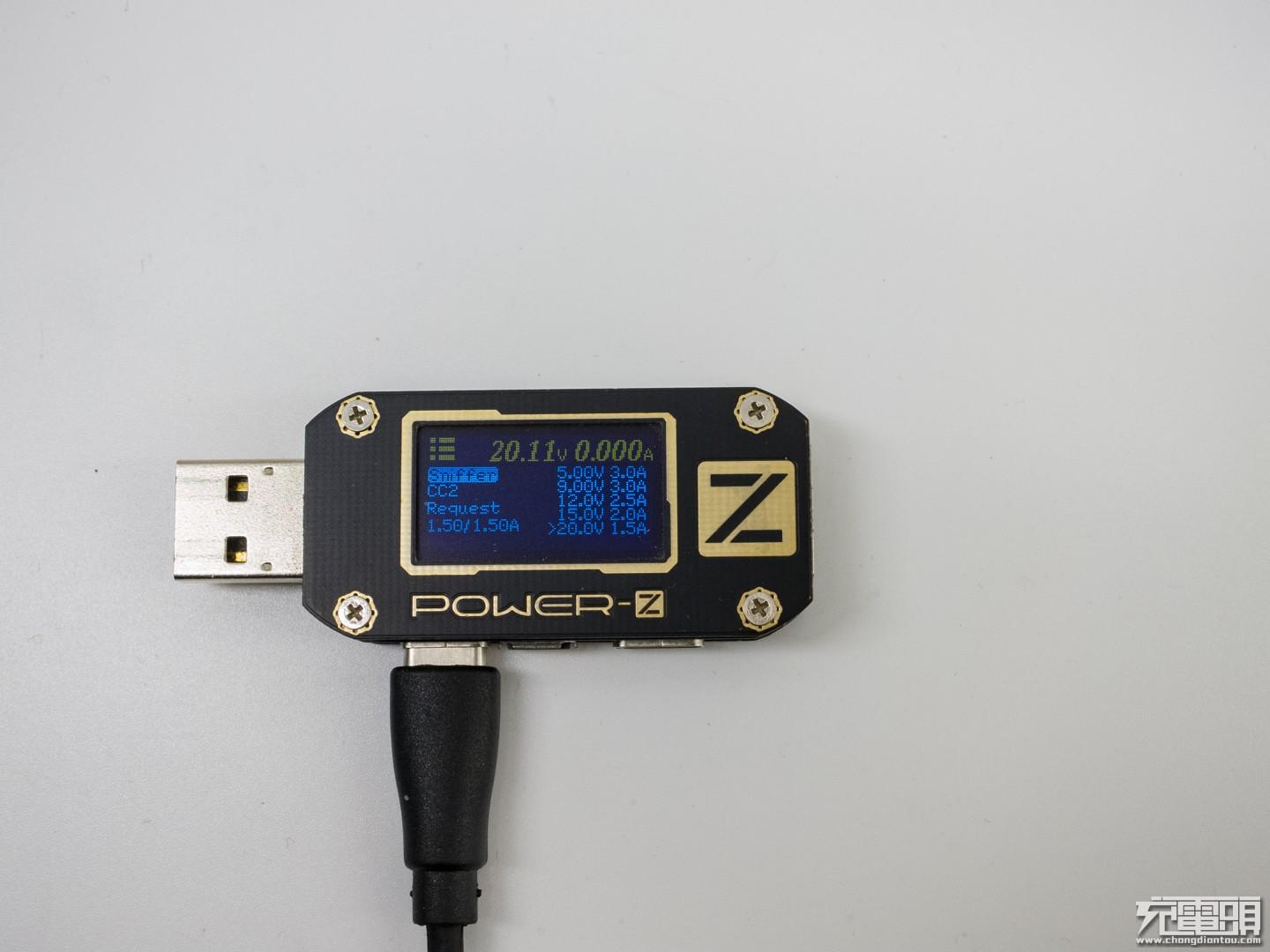

先用Power-Z KM001测试仪监控闪电狼PD充电器的PD报文，金表显示支持5V、9V、12V、15V、20V输出，20V档电压显示20.11V。

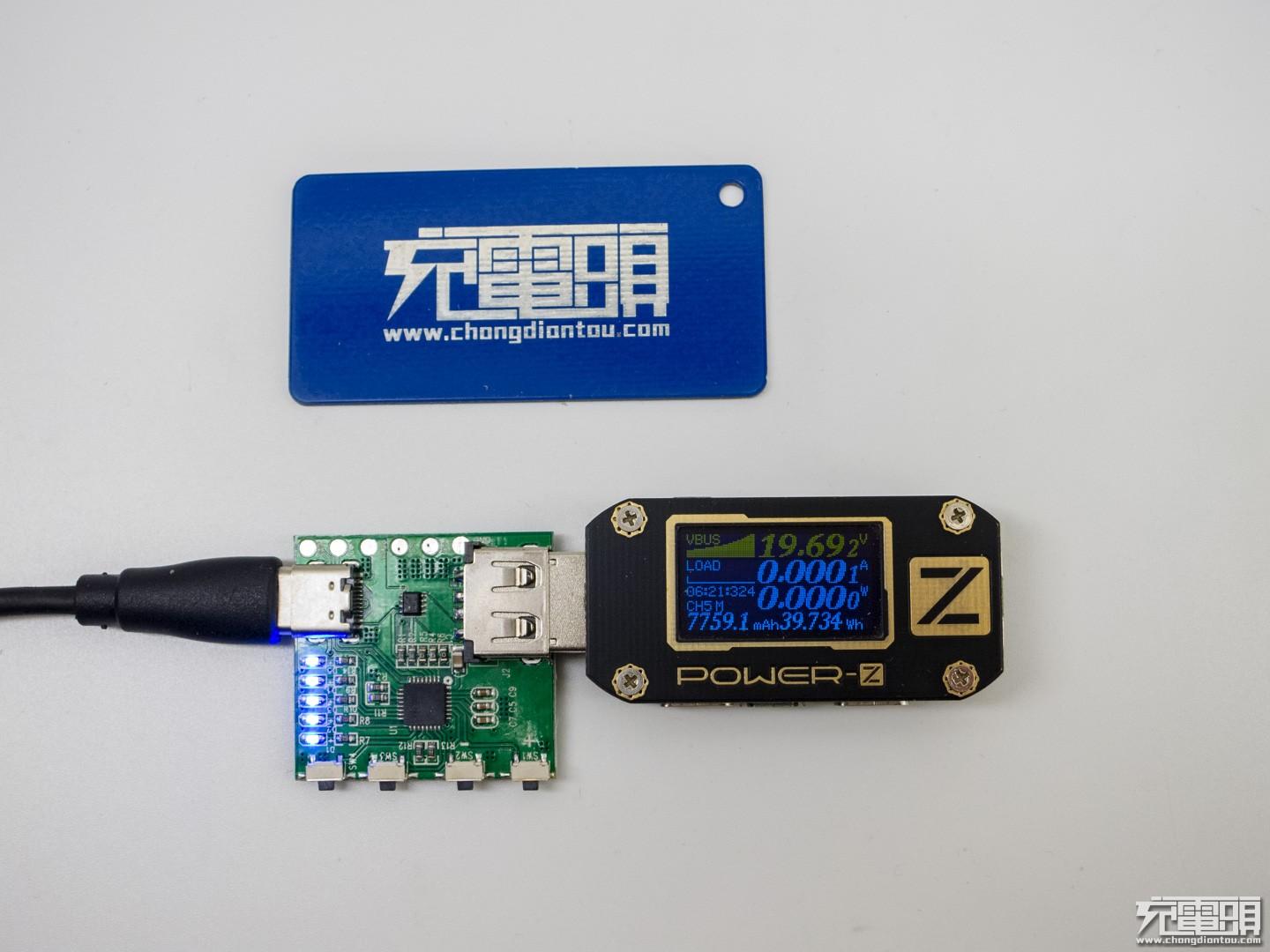

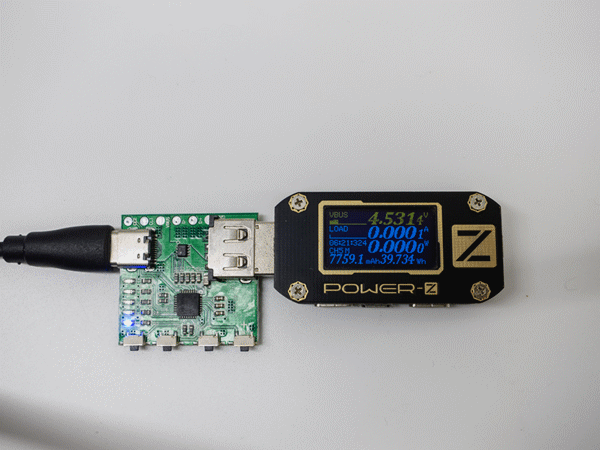

用CC线接POWER-Z USB PD诱骗器，接上的开始POWER-Z USB PD诱骗器的LED灯依次亮起，金表电压也是自动从5V电压向上依次提高至20V，到最高电压时LED指示灯全部亮起，最高档显示19.69V和单独用Power-Z金表测试有0.42V压差，也许是工程板的原因压降偏大。由于我的充电器不支持PPS功能，所以没办法测试有点小遗憾。
GIF动图，PD诱骗器测试图。

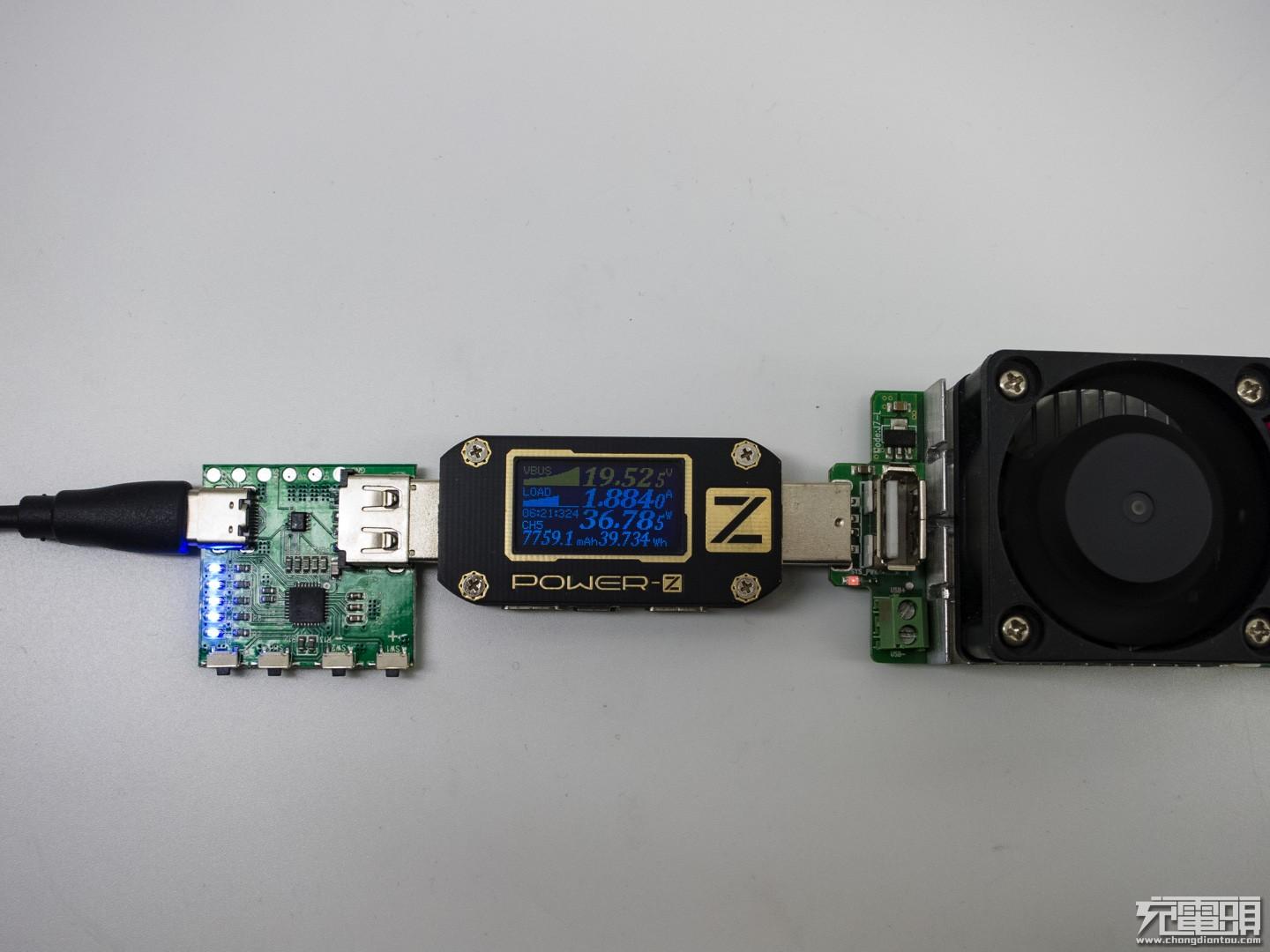

用诱骗器测试闪电狼 BW-S10 PD充电器的最大输出功率电压19.52V 电流1.88A 功率36.78W，除了压降大了点，诱骗轻松完美很方便。

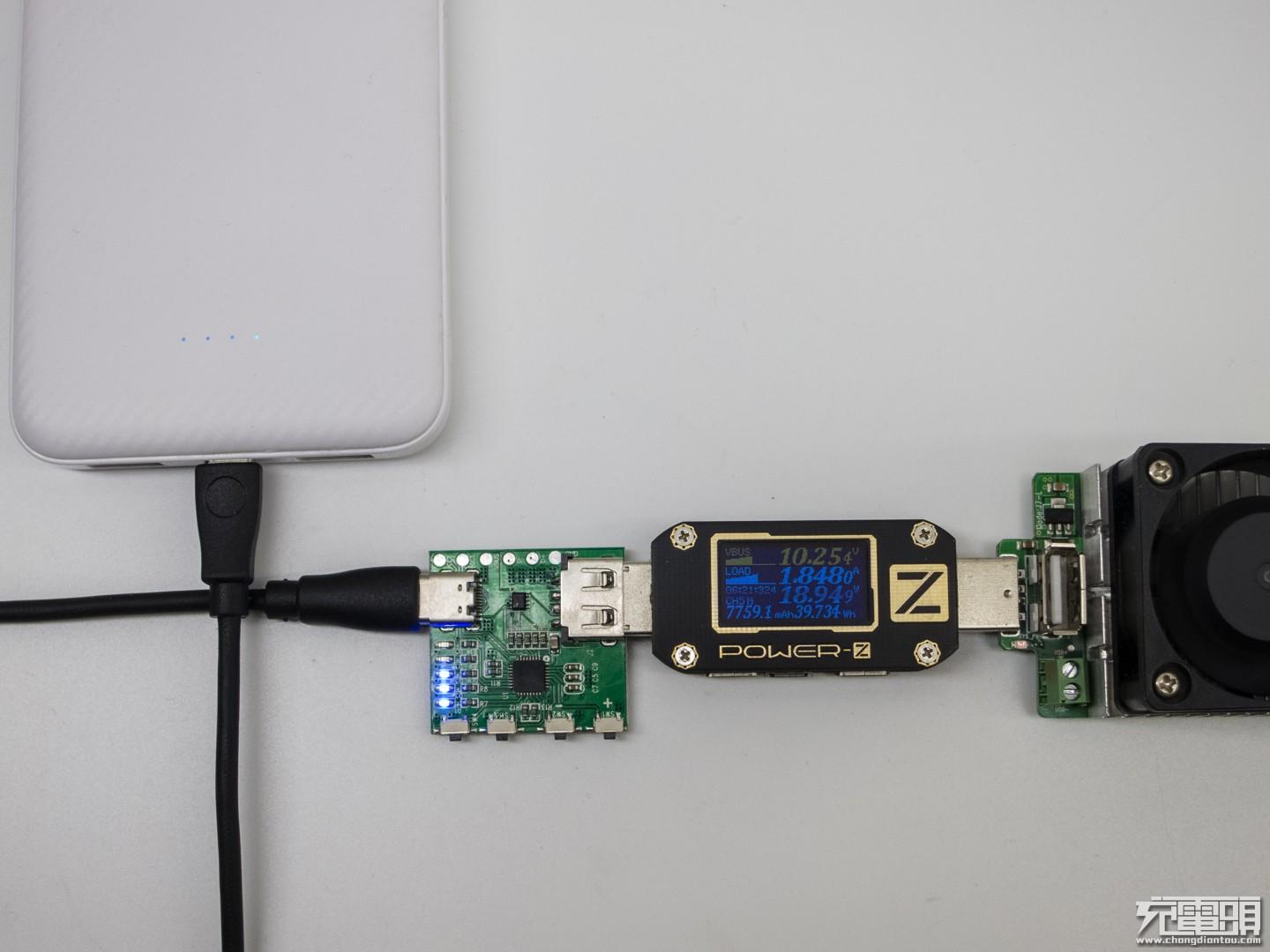

POWER-Z USB PD诱骗器测试昂达PD移动电源，电压10.25V 电流1.84A 功率18.94W，三档电压也是完美诱骗。

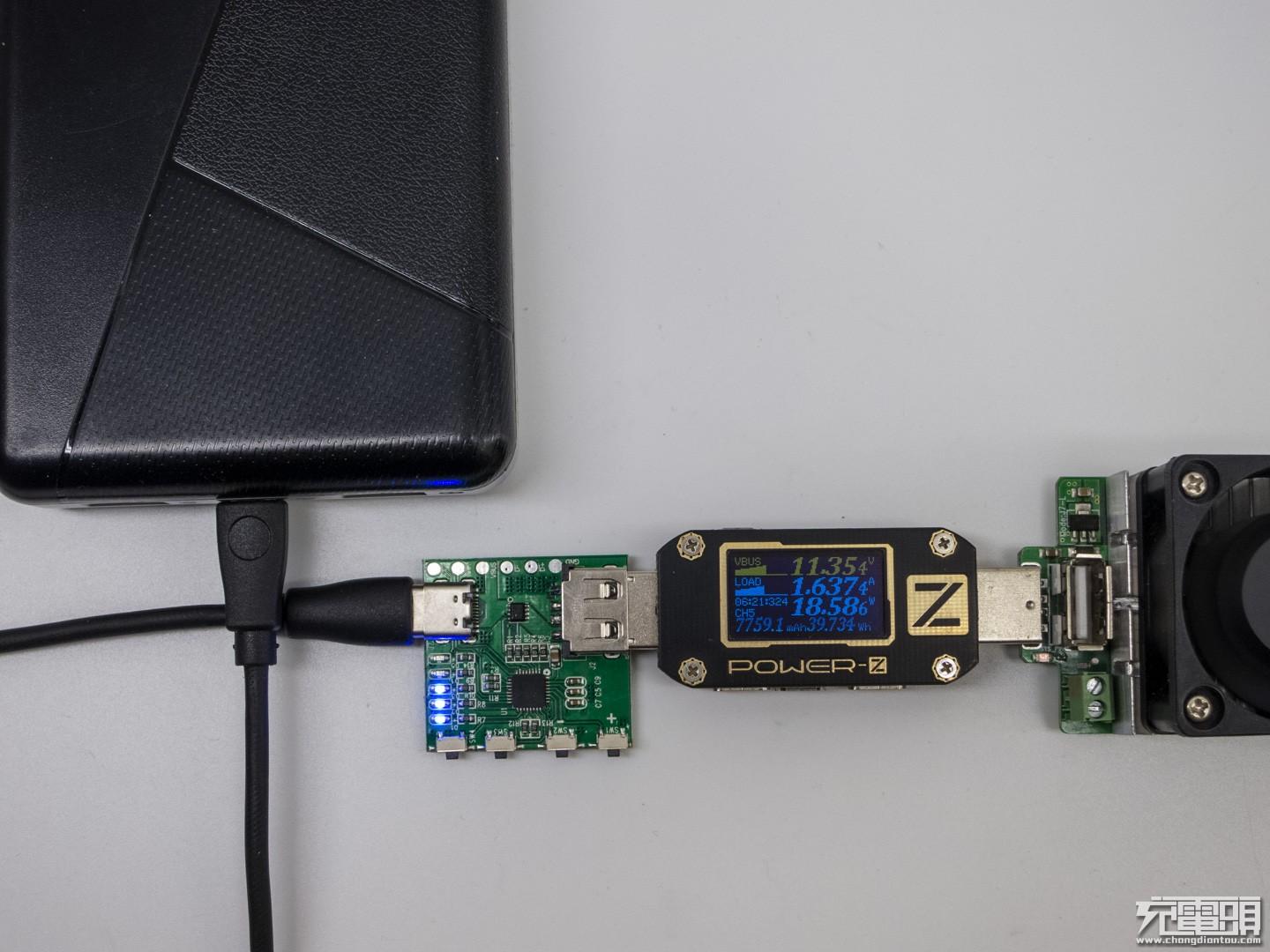

POWER-Z USB PD诱骗器测试罗马仕PD移动电源，电压11.35V 电流1.63A 功率18.58W，三档电压完美诱骗。

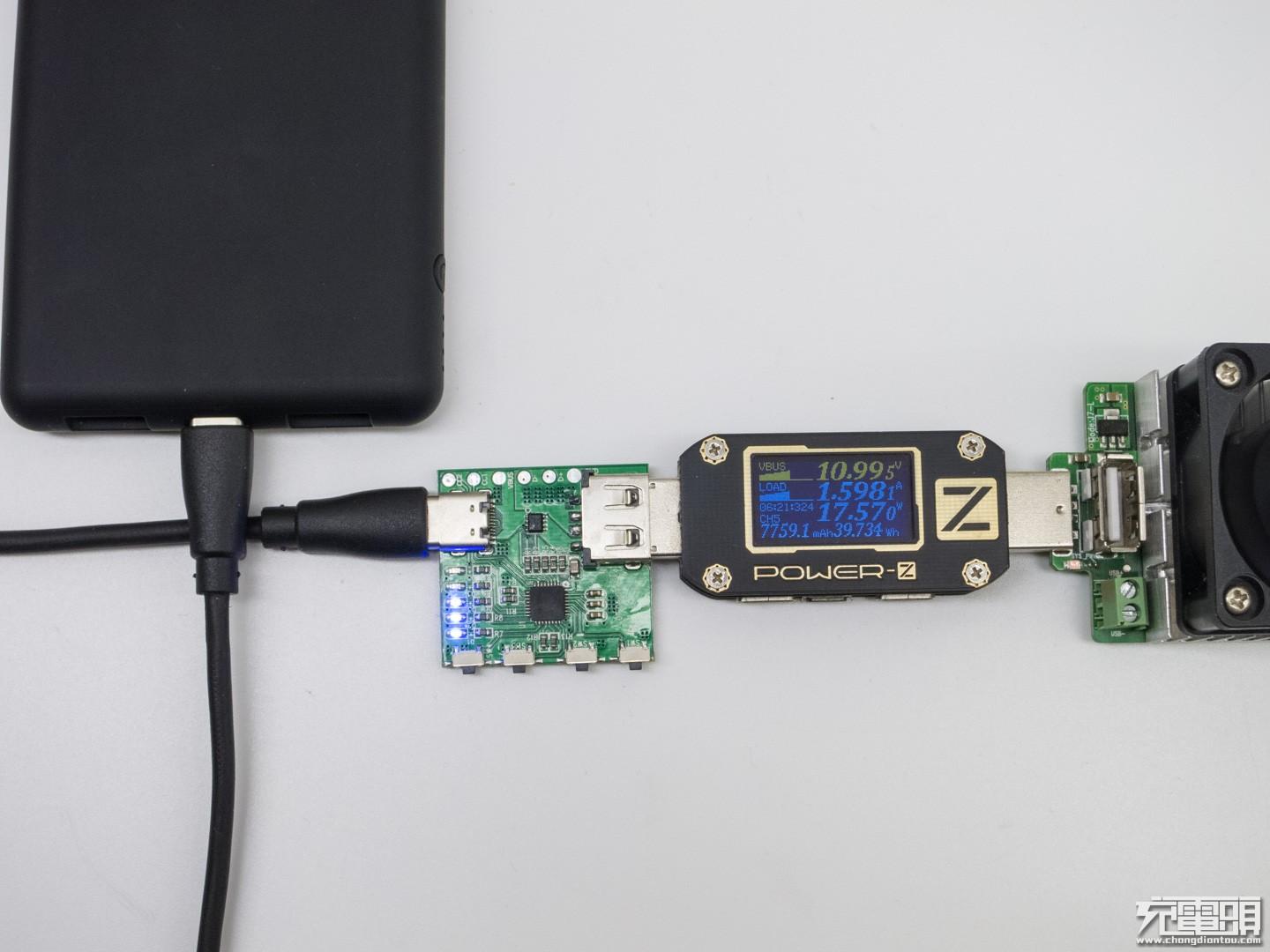

POWER-Z USB PD诱骗器测试全汉PD移动电源，电压10.99V 电流1.59A 功率17.57W，三档电压完美诱骗。

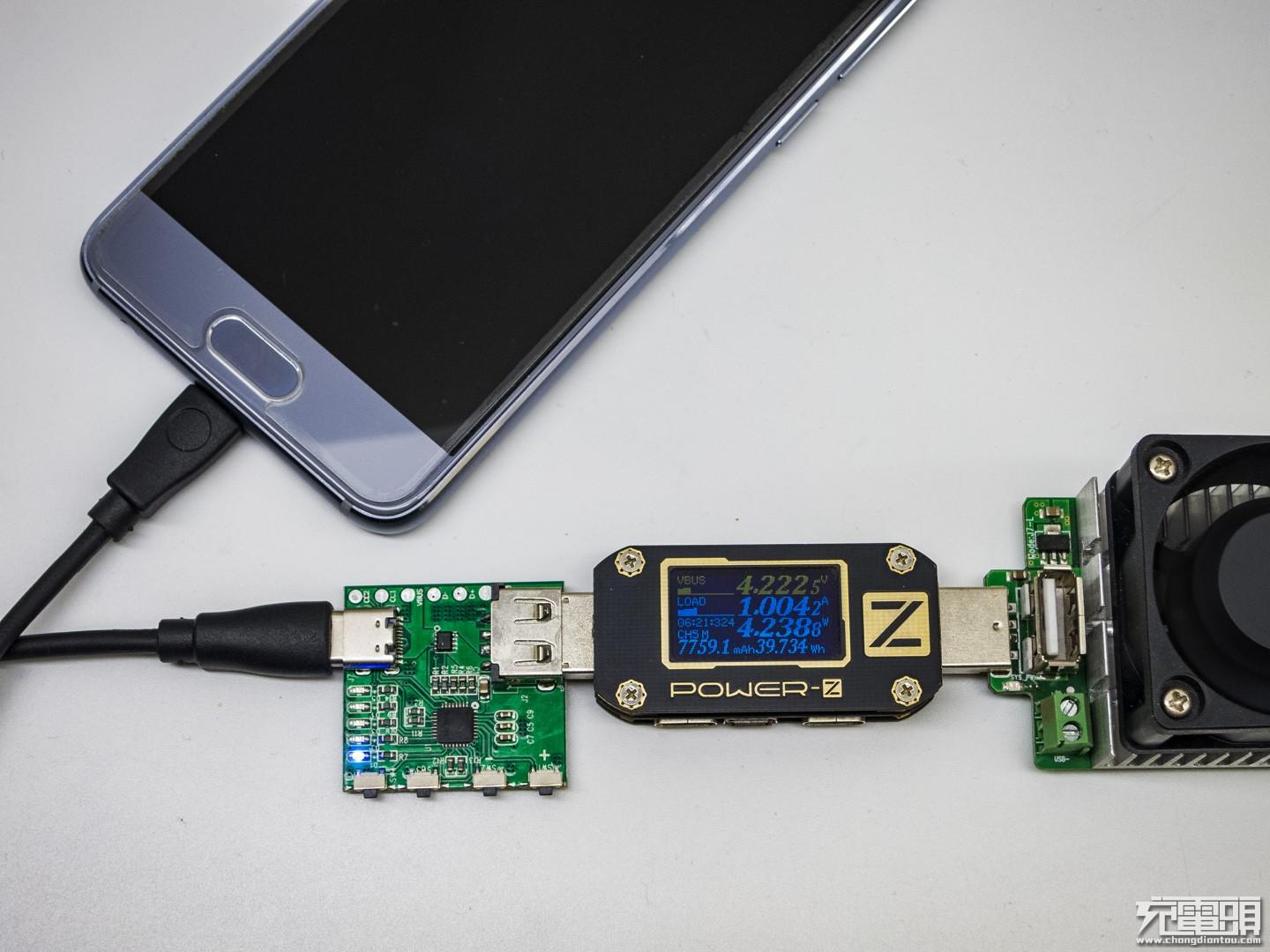

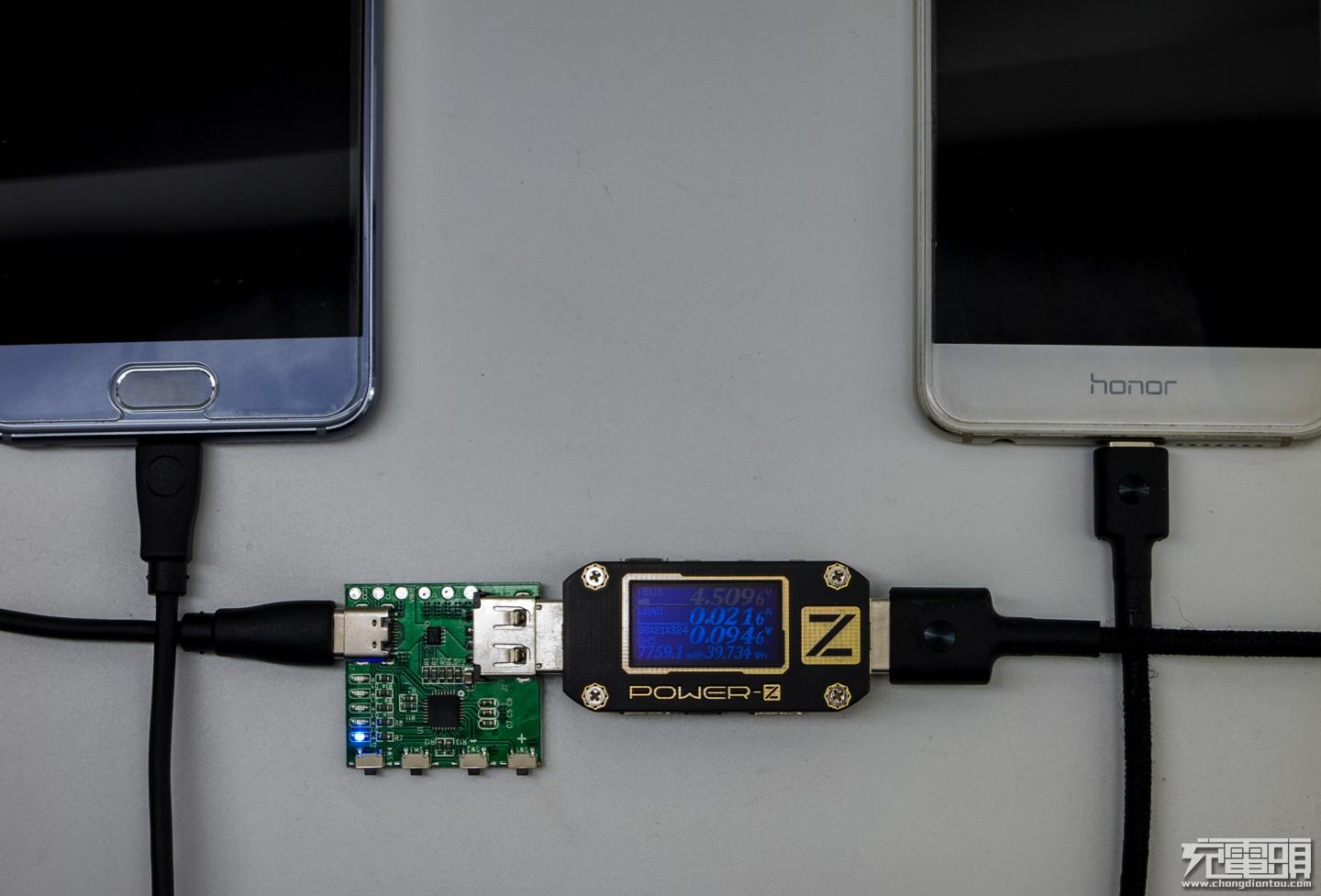

突然把手机接到POWER-Z USB PD诱骗器上，用可调负载测试一下输出，电压4.22V 电流1.00A 功率4.23W，手机支持OTG。
接着玩，把负载换成了手机，显示电压4.50V 电流0.02A 功率0.09W应该是不能充电。
总结
POWER-Z USB PD诱骗器，诱骗测试简单方便，轻松可以完成诱骗测试工作，自动测试功能简化测试步骤，在不按击按键的情况下就能测试出产品支持的各电压数据，不知道是不是工程样板的原因，接入诱骗器后压降较大，希望能改进。
相关阅读
POWER-Z KT001新品上市 外观惊艳！
POWER-Z升级最新铁盒包装：精美！
POWER-Z KT001上手体验：果然大片！
POWER-Z加入GPU-Z CPU-Z成为最新测试三剑客
ChargerLAB POWER-Z推出PD30 PPS诱骗器UW002
近日，ChargerLAB POWER-Z最新推出一款USB PD协议诱骗器UW002，这也是业界首款支持USB PD3.0 PPS快充协议诱骗的测试治具，可支持最多7组PDO检测及诱骗，满足目前大部分USB PD快充充产品的开发测试需求。

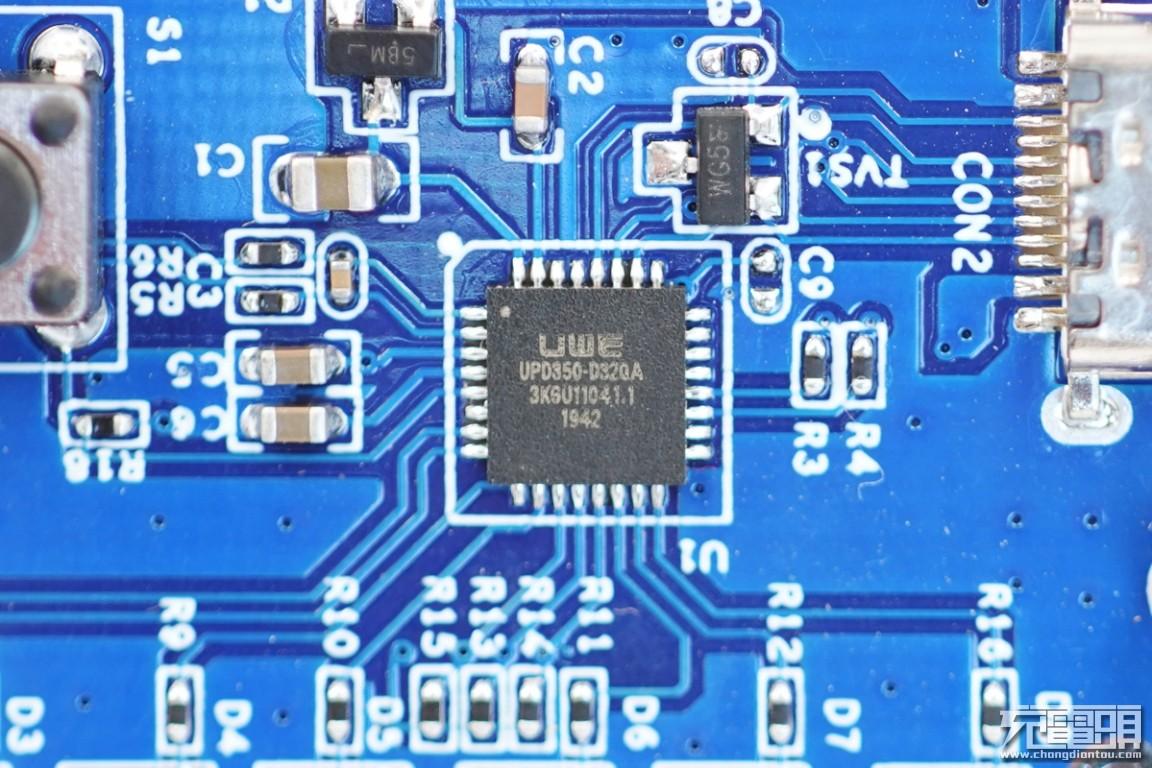

新款PPS诱骗器UW002采用超级精简的外观设计，整个PCB板的尺寸仅为55mm×38mm，PCB板上的器件也十分简单，其核心器件UPD350芯片来自威海优微科技，是全球范首个基于RISC-V内核实现PD/TYPE-C的SoC芯片。
优微科技UPD350目前已经通过了USB-IF协会USB PD3.0 DRP双向认证，TID号为2465。据了解，该芯片内部PD部分采用TCPM/TCPC分层架构，集成了一个原生的TCPC-like前端模块，包括用于Type-C接口检测与控制的数字逻辑和模拟电路，PD PHY层的分组BMC编解码以及PD协议层中对时序有严格要求的关键功能，同时创新地集成了基于RISC-V 指令集的32位微处理器内核，大容量FLASH闪存/SRAM存储器、增强的外设接口和丰富的系统资源。

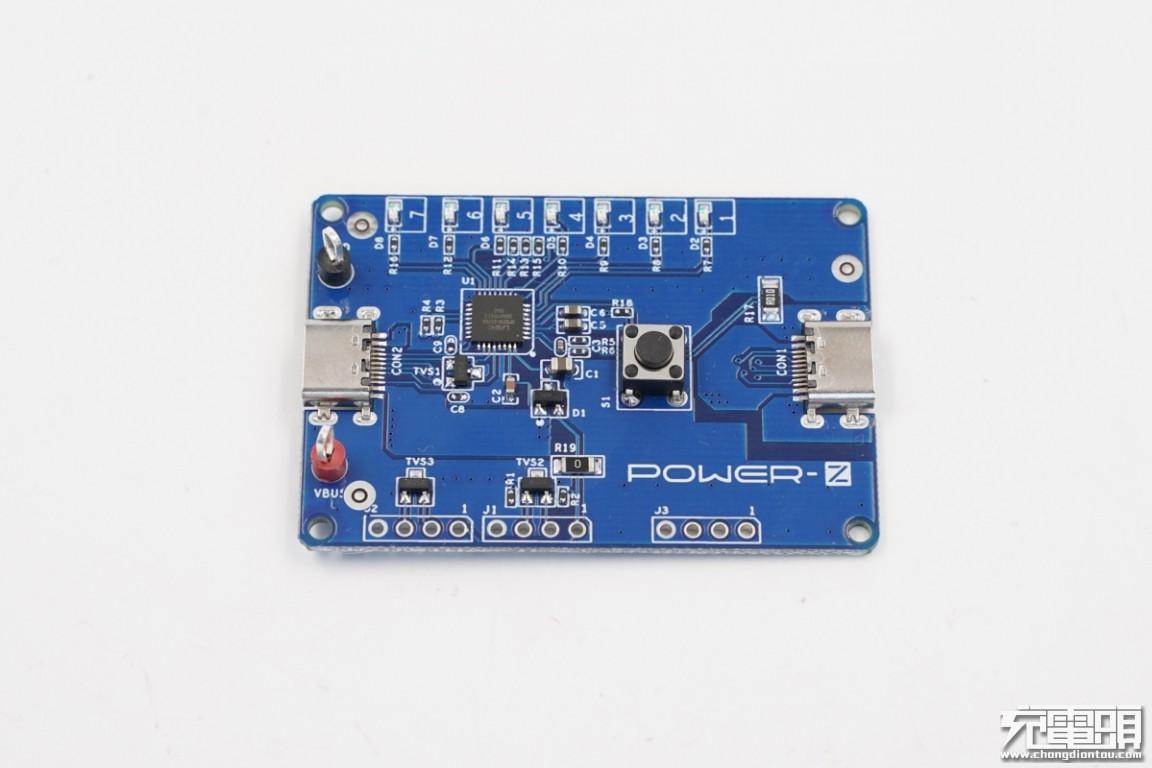

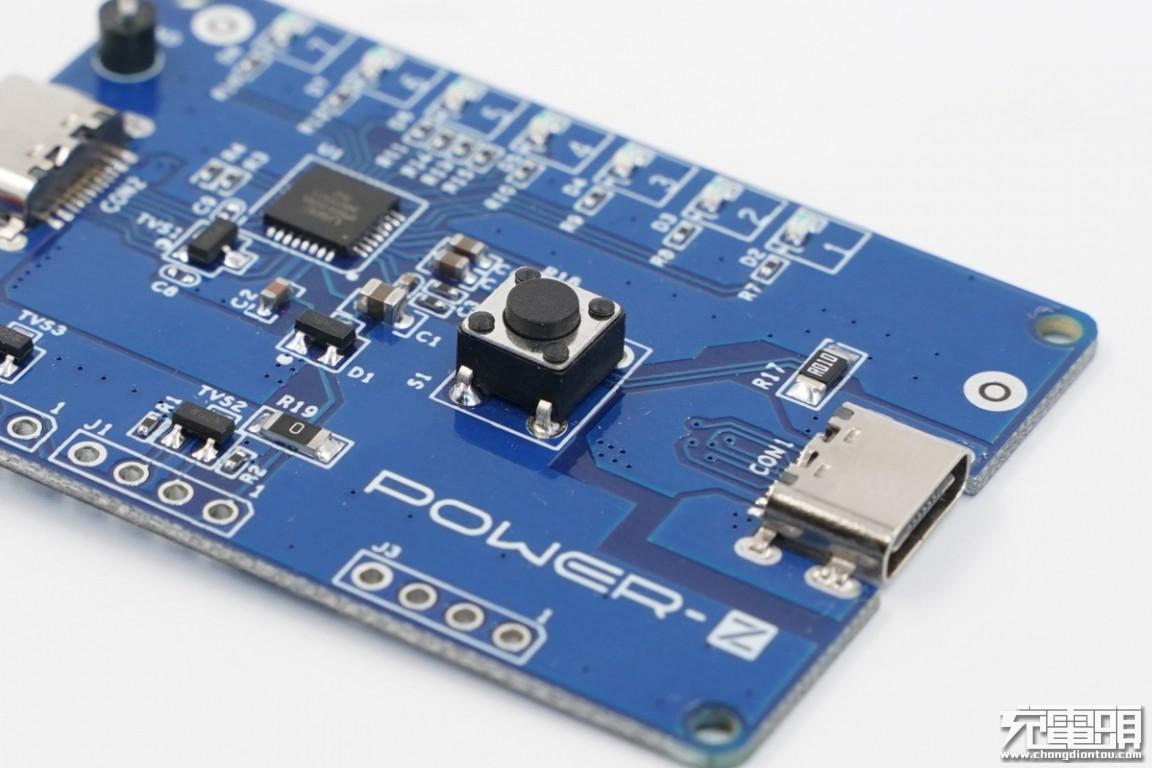

ChargerLAB POWER-Z UW002正面设有7颗LED指示灯，分别代表7组不同的PDO，另有一颗按键用于切换各个PDO，让USB PD供电设备输出设定的电压值。
输入和输出各设有一个USB-C接口母座，以便使用USB-C线缆与之相连；同时两个USB-C接口支持双向诱骗功能，无论哪个接口连接PD供电设备，均可以正常工作。

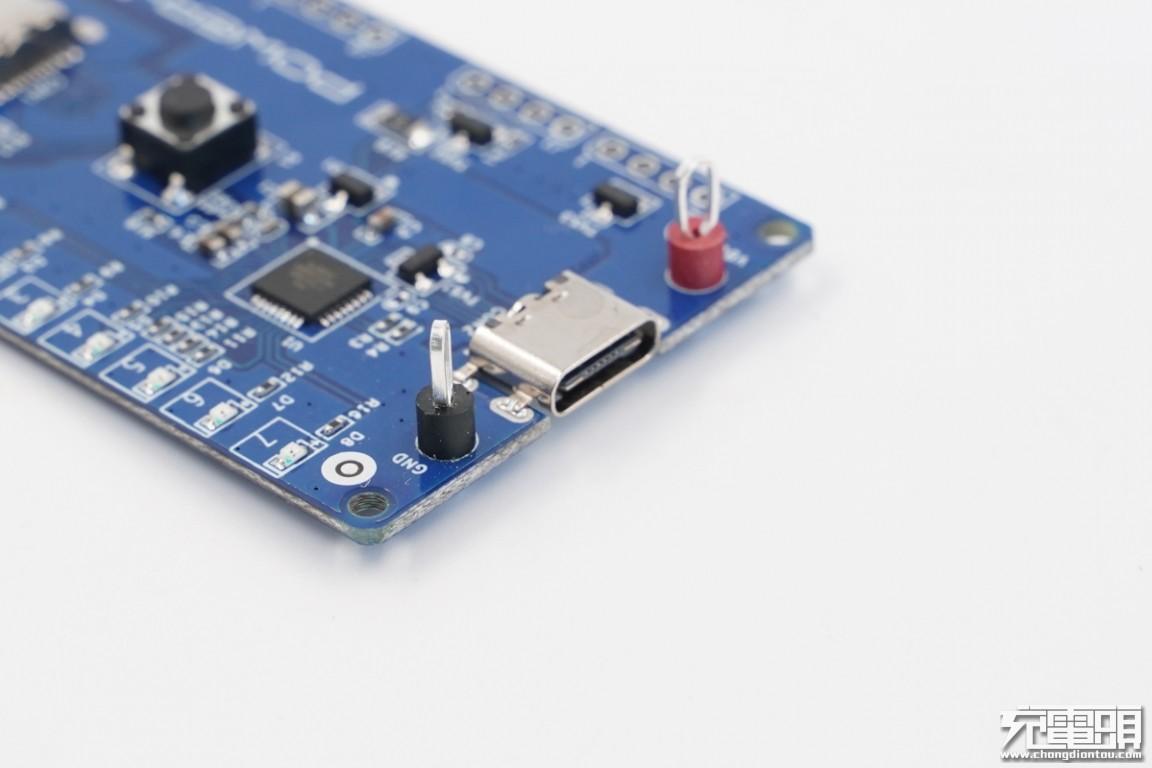

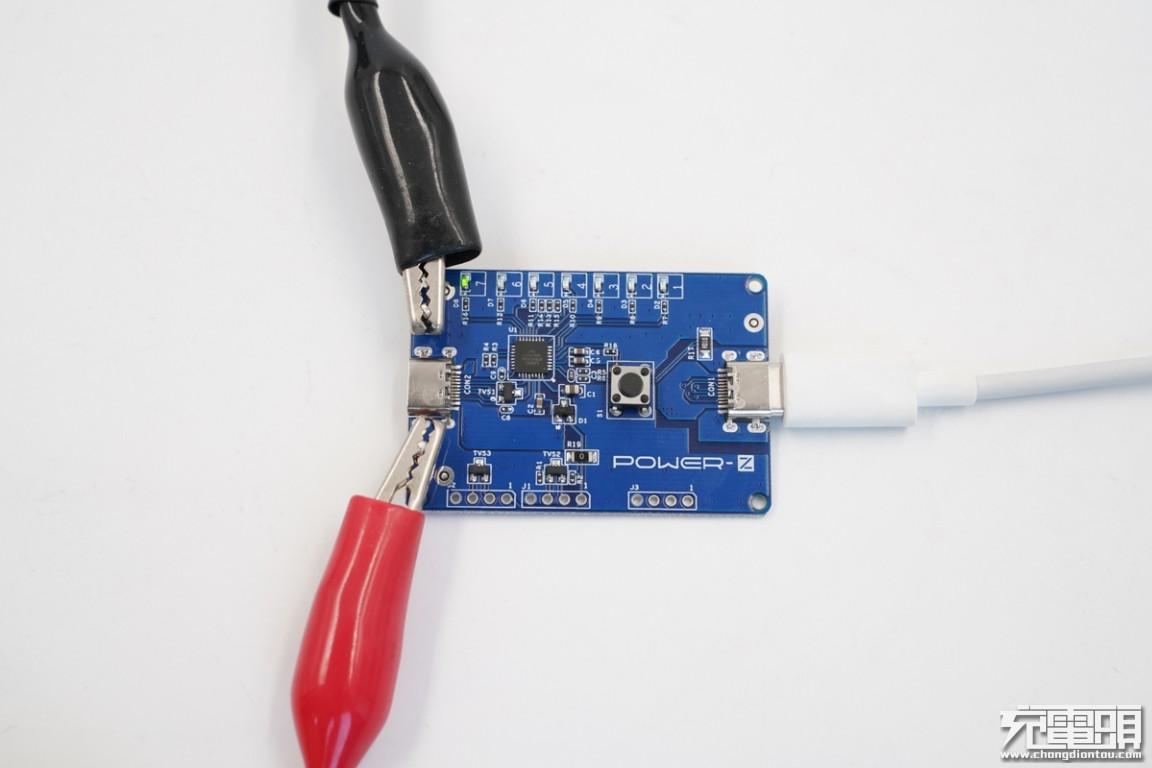

值得一提的是，UW002还在输出端设置了两个接线柱，这对传统的直流电子负载来说十分友好。借助最新的UW002诱骗器，老旧的负载设备也能具备最新的USB PD3.0 PPS测试功能，重新发挥作用，进而为企业节省升级设备的费用。

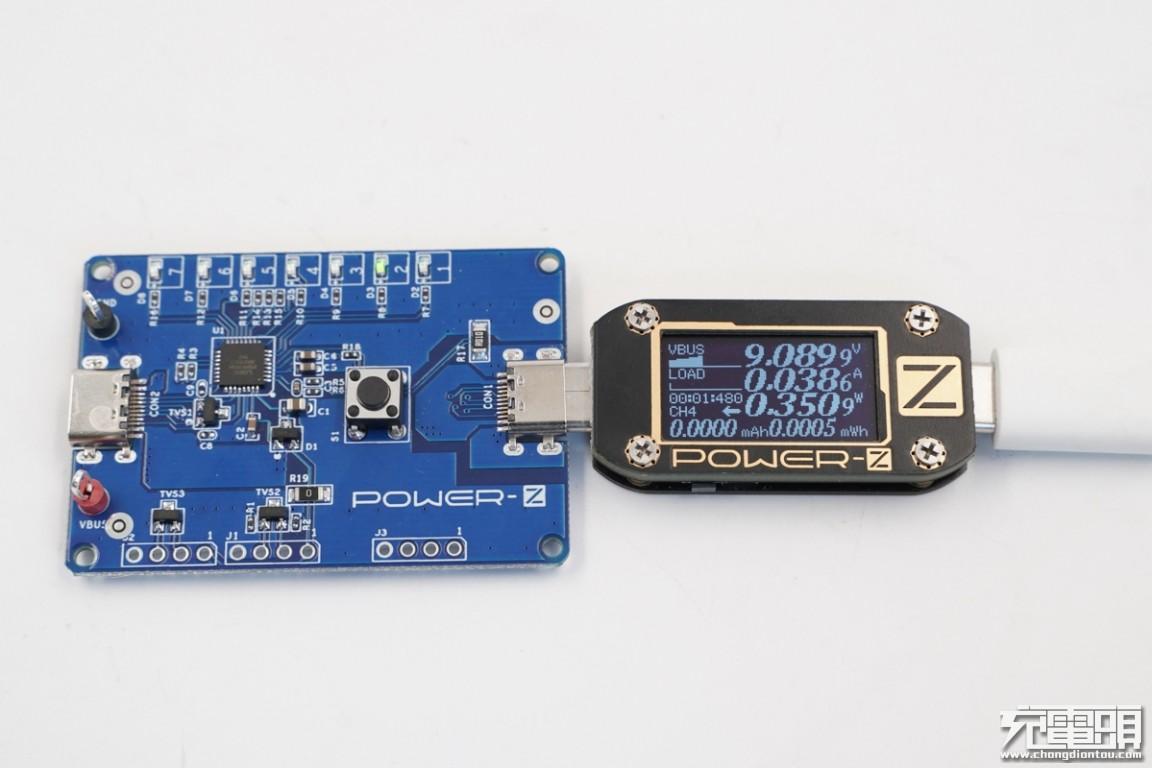

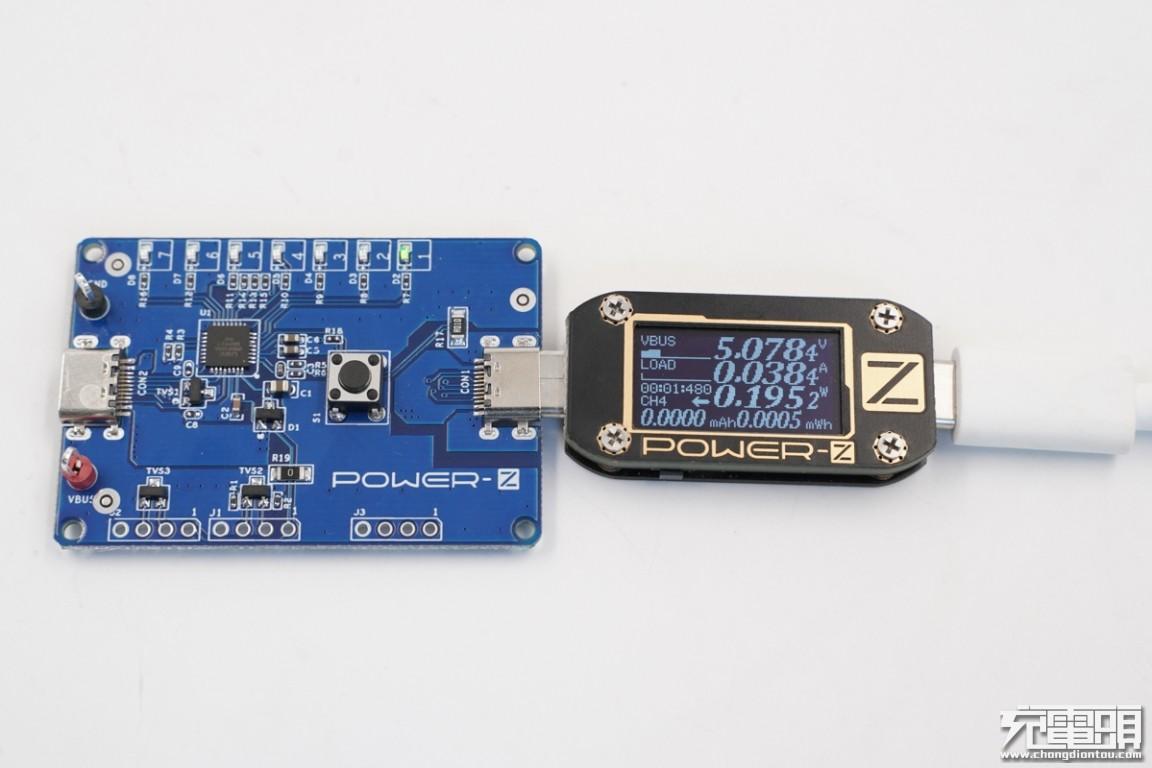

为了方便演示，小编在输入端连接了一个POWER-Z KM001C显示电压。将UW002接上PD充电器后，会自动对供电端的PDO进行一次轮询。按下按键，即可进入5V诱骗模式。

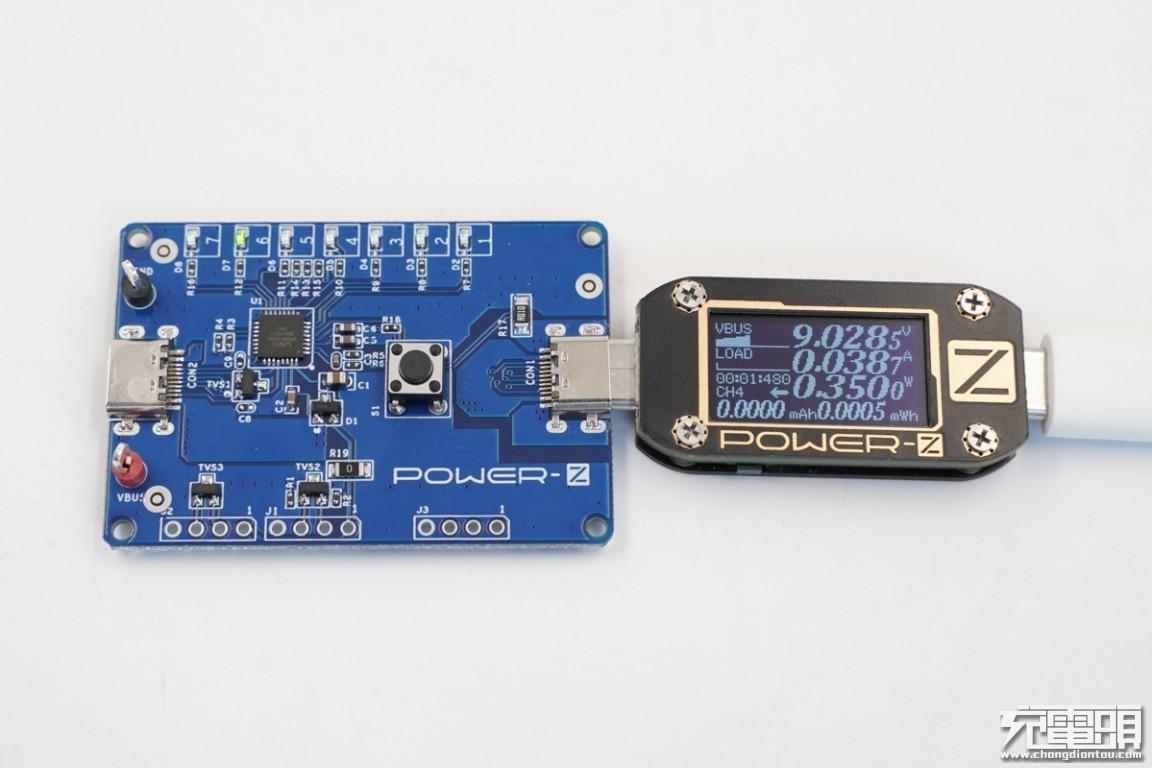

再按下按键，跳转为9V诱骗模式。

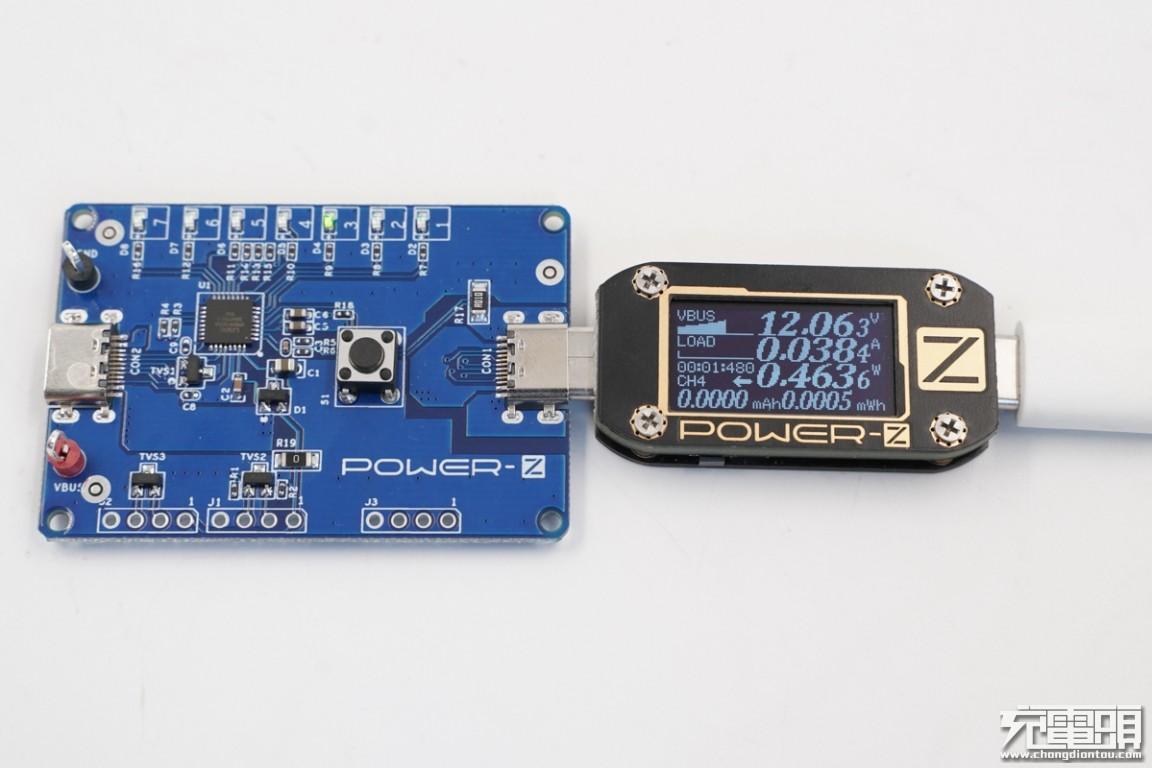

12V诱骗模式。

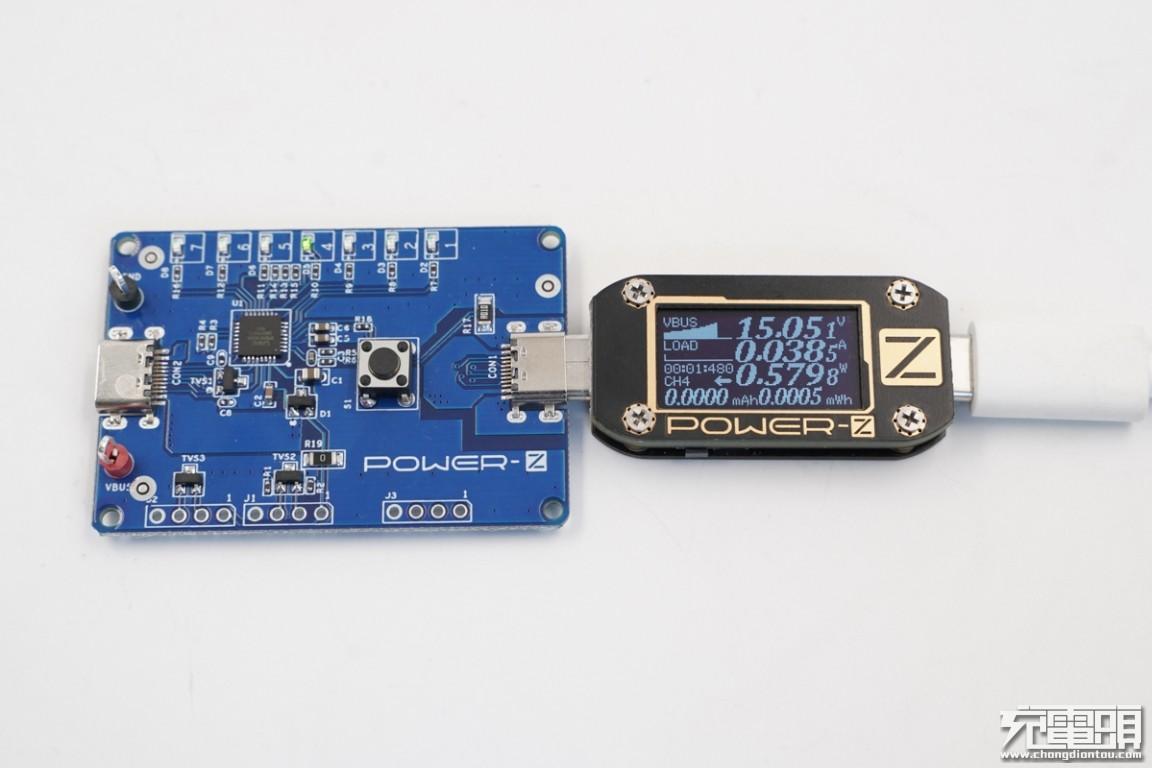

15V诱骗模式。

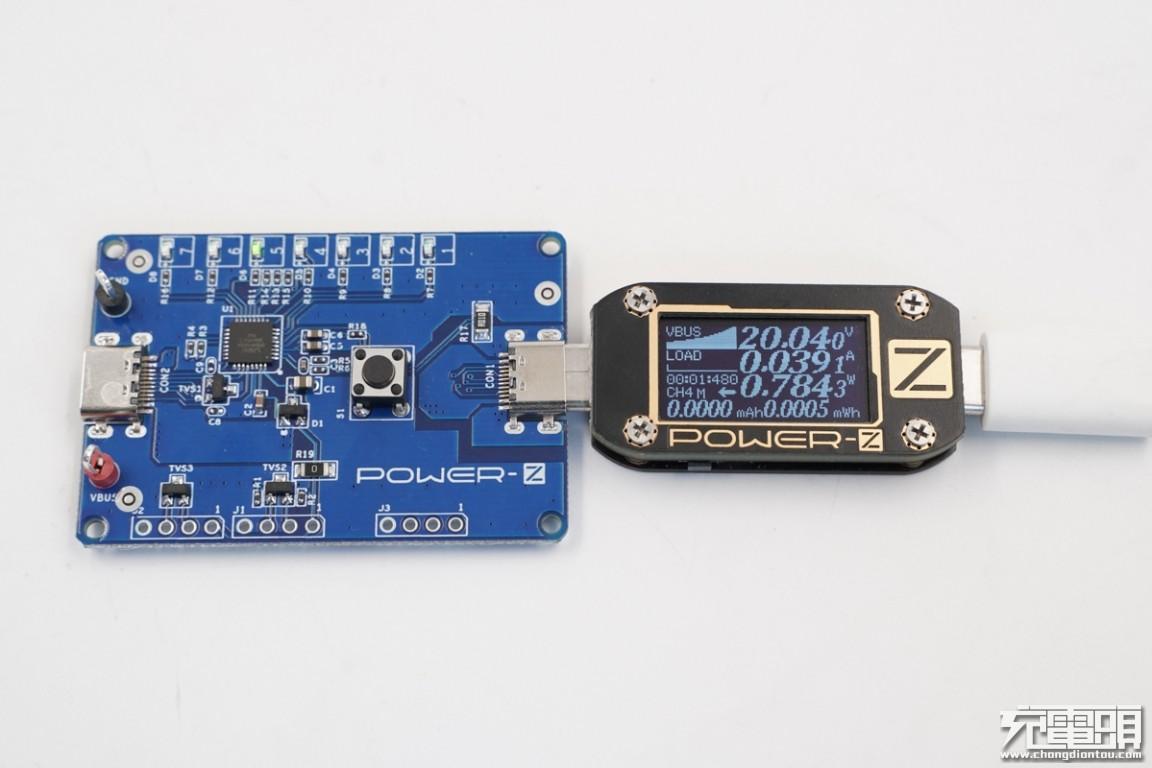

20V诱骗模式。
PPS诱骗模式，终止电压为9V。

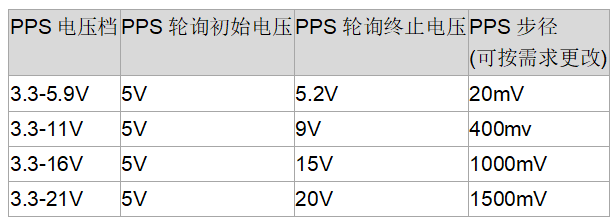

以上是POWER-Z UW002针对各种PPS电压档位设定的初始电压和终止电压。
充电头网总结
随着USB PD快充的普及，基于USB PD3.0 PPS协议的大功率电荷泵快充技术逐渐成为市场主流，比如小米、三星 、努比亚、黑鲨等品牌的最新机型均有应用。而在快充配件层面，无论是快充芯片原厂、方案商，还是快充工厂，PPS快充产品的开发都是一个新的挑战，ChargerLAB POWER-Z率先推出USB PD3.0 PPS快充诱骗器，将起到了助力行业进步的作用。
