单片机实例分享，基于HMC5883L的电子罗盘

罗盘是自动控制、测试及测量领域中用来获取方向信息的装置。目前应用较广泛的是磁阻式电子罗盘，这种电子罗盘具有较好的抗振性，对干扰有电子补偿，因此测向精度较高。但现有电子罗盘电路结构复杂、体积较大，不便于携带和使用，难以集成到现有嵌入式设备中。针对这些问题，本文提出了以霍尼韦尔(HoneyWell)公司三轴磁阻传感器HMC5883L为敏感元件，使用低功耗控制器AVR单片机为传感器数据处理单元的小型低功耗电子罗盘。该罗盘支持串口输出，可以方便集成到各种应用中。

电子罗盘测向原理

地球的磁感应强度为50～60μT，相当于沿着地球中心的一个磁棒，磁棒的两极相对于地理的两极有大约11.5°的夹角。无论何地，地球磁场的水平分量永远指向磁北极，这一原理是所有罗盘的制作基础。所有罗盘都是测量地球磁场的北方向，其他方向即可推算出来。地球磁场的北方向和实际的北方向有差别，而这种差别的大小在地球上的不同地点也是不同的，所以必须知道罗盘所在的大致位置，才能计算出如何补偿地磁和真实北方向的差别，以显示出真实的北方向。

磁北的方向就是地磁场在水平面上分量的方向。假设电子罗盘处于水平面上，要确定其相对于磁北的航向角α。由磁阻传感器可以直接得出地磁场的水平分量Hx、Hy，因此相对于磁北的航向角为：

正切函数的周期为180°，为保证数据有效性，船体航向角α转换到相对磁北0°～360°的范围内。可将上式分解，得到相对于磁北极的360°范围内(顺时针方向)的航向角，加上当地的磁偏角就可以算出与真北的航向角。

由于地磁南北极与地理南北极存在磁偏角，要得到准确的南北极方向，必须用计算结果加上或减去所在地区磁偏角，得出前进方向与地理北极的夹角，即真北方位角A。当所在地区磁偏角φ已知时，真北方位角为：A=α+φ。

硬件设计

电子罗盘的硬件系统如图21.1所示，主要由传感器、控制器、电源及串口输出4部分组成。控制器通过串口与PC通信，用于实现对电子罗盘的设置、校正以及测量数据输出。

图21.1 硬件系统设计图

图21.2 ATmega16 最小系统原理图

控制器采用ATmega16，这是一款基于增强的AVR RISC结构的高性能、低功耗8位MCU，工作电压为2.7～5.5V，在1MHz时钟下，工作电流为1.1mA。大多数指令可以单时钟周期执行，具有统一的中断管理，片上外围模块丰富，片内有16KB的Flash、1KB的RAM、512字节的EEPROM、8路的10位A/D转换器以及一路USART通信端口等资源。在本设计中，控制器串口与PC连接，可以对电子罗盘进行配置及校正，也可以将最终计算得到的方向及角度通过串口输出，供其他测量系统使用。控制器模块在ATmega16的基础上，做了最小系统的扩展，如图21.2所示。按照模块化设计思想，本文将最小系统制作成单独模块，其最终实物如图21.3所示。

图21.3 ATmega16最小系统实物图

图21.4 HMC5883L模块

图21.5 串口模块

图21.6 底板原理图

2. HMC5883L 模块

HMC5883L是一种基于表面贴装的高集成、自带数字接口的弱磁传感器，应用于低成本罗盘和磁场检测领域。HMC5883L包括最先进的高分辨率HMC118X系列磁阻传感器，并附带霍尼韦尔专利的集成电路，包括放大器、自动消磁驱动器、偏差校准、能使罗盘精度控制在1°～2°的12位模数转换器以及简易的I2C总线接口。

HMC5883L采用霍尼韦尔各向异性磁阻(AMR)技术，具有轴向高灵敏度和线性高精度的特点，能用于测量地球磁场的方向和大小。

HMC5883L模块的外围电路非常简单，本文采用的是成品模块，如图21.4所示。该模块外接引脚包括VCC、GND、SCL、SDA、DRDY、3V3。其中VCC为5V输入，模块自带降压功能，可以输出3.3V电压供其他模块使用。SCL与SDA为标准I2C接口，DRDY用于指示HMC5883L数据是否准备好，用于中断方式读取测量数据。

3. 串口模块

与PC通信的串口模块采用的是USB转串口方式，同样采用成品模块，如图21.5所示。该模块使用PL2303HX芯片实现USB转串口功能，具有电路简单、传输速度快等特点。模块引出的功能引脚包括TXD、RXD、GND、3V3、5V。其中5V为USB总线输出电压，本文将该电压作为下位机的供电电压。TXD与RXD为串口接口，与单片机直接连接，无需做电平转换。模块内部同时集成了降压模块，可以输出3.3V电压，但由于已经使用了HMC5883L模块的降压功能，本系统中该输出引脚悬空。

4. 底板模块

各模块之间需要通过底板进行连接，其原理图如图21.6所示。其中与HMC5883L模块的I2C接口使用的是ATmega16的硬件接口，因此需要连接PC0与PC1端口，DRDY则与PD7端口连接。串口模块与单片机的硬件串口端口PD0、PD1连接，总体连接相对简单。将各个模块通过插座、插针以及连接线连接，设备最终的样子如图21.7所示。

软件设计

电子罗盘的软件分为两部分：单片机上的软件以及PC端的控制软件。平时工作时，只需运行单片机上的程序，PC端软件仅显示当前数据。当需要配置或者校正时，要配合PC端软件使用。

单片机的软件流程如图21.8所示。参数保存在单片机的EEPROM中，掉电后仍然可以保存。

图21.7 总体设备实物图

图21.8 单片机软件流程图

PC机与单片机进行串口连接，平时工作时，单片机工作在正常模式，PC端软件通过串口查询当前方位角并显示在界面上。当需要配置电子罗盘时，可以通过PC端软件设置磁偏角，参数都会保存在单片机的EEPROM中，罗盘重启后还按之前的设置参数运行。当需要对罗盘进行校正时，通过PC端软件启动校正流程。用户需要在水平面上缓慢旋转罗盘360°，然后通过PC端软件告知罗盘结束校正，此时罗盘会自动计算出X、Y轴的偏移值并保存，同时PC端软件上会显示这些偏移值。

PC 端软件采用 Visual C++ 2005 编写，基于 MFC 框架开发，软件流程如图21.9所示。软件框架采用的是查询方式，由PC控制软件作为主动方，发送串口命令到单片机，单片机则作为被动方，将结果返回给PC控制软件。

通过界面上的按钮，用户可以设置电子罗盘、进行校正，并看到当前方位角的显示，界面如图21.10所示。使用时，先将单片机与PC串口连接，然后打开对应的串口号，此时即可以看到当前方位角显示在偏角栏里。如果需要设置磁偏角，只需将数值写入对话框，并单击“设置”按钮即可。校正功能相对比较复杂，在单击“开始校正”后，需要手动旋转电子罗盘360°，然后再单击“结束校正”，最大、最小偏移值即会显示在界面上。

罗盘误差及补偿

图21.9 PC端软件流程图

图21.10 PC 端软件界面

图21.11 有无干扰时的罗盘输出

造成罗盘误差的主要因素有传感器误差、其他磁材料干扰等。为了校准传感器放大电路，HMC5883 内部集成了自测试电路，可以驱动偏置电流带产生一定大小的测试磁场，以校准传感器各轴灵敏度。自测试还可以校准温度变化产生的漂移。当磁阻传感器处于较强干扰磁场中时，传感器灵敏度会下降甚至失效。为了消除这种影响，需要复位/置位电路施加脉冲宽度为2μs、电流强度为3～4A的电流，使传感器特性恢复。在目前应用较为广泛的HMC1022及HMC1022 模拟输出磁阻传感器中，复位/置位电路需要额外设计并由控制器控制，而HMC5883 芯片内部集成了生成复位/置位脉冲所需的驱动电路，且由片上ASIC 电路自动控制，在每次测量前自动进行复位/置位操作，不仅保证了传感器精度，也使传感器应用电路大为简化。

除了传感器本身的误差，磁阻传感器应用环境中的磁介质引起的磁场变化也会使电子罗盘精度降低。磁场干扰分硬磁干扰和软干扰两类。硬磁干扰是传感器附近的永磁体或被磁化的金属造成的，它对磁阻传感器输出的影响是固定的，使输出曲线图圆心偏移，如图21.11(b)所示。而软磁干扰则是地球磁场和传感器附近磁性材料的相互作用造成的，其干扰具有方向性，如图21.11(c)所示。

为了校正X、Y轴方向的硬磁干扰，需要在校准模式中绕Z轴缓缓旋转罗盘一周，在旋转过程中，罗盘不断采集X、Y轴的磁场强度数据，最终找出数据的最大值Xmax、Ymax和最小值Xmin、Ymin。对于Z轴的校准，需要绕X轴或Y轴旋转一周，找出Z轴数据的最大值Zmax、最小值Zmin。校准偏移量为：

将偏移量保存到控制器的EEPROM存储器中，在以后的每次测量中，将每轴的磁场强度减去对应的偏移量，即可校准硬磁干扰。消除软磁干扰的补偿算法较为复杂，在低成本的控制器上不易实现且效果有限，因此在本设计中选用了优化磁阻传感器安装位置的方法，以降低其他磁性材料对地磁场的干扰，保证罗盘精度。

总结

本文依据磁罗盘测向原理，设计了具有倾斜补偿功能的小体积、低功耗数字罗盘。该罗盘采用数字磁阻传感器HMC5883L及超低功耗处理器ATmega16L，具有电路结构简单、集成度高、抗干扰能力强等优点。实验证明，经算法补偿后，该电子罗盘精度可以达到±1°。由于硬件成本低、功耗小，它也适用于便携导航、小型飞行器控制，以及用于其他需要测量倾角和方位角的场合。

电子罗盘传感器在无人船控制系统中的应用

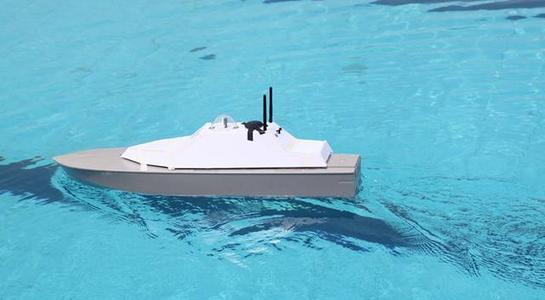

无人船是指依靠船载传感器，在水面进行自主或半自主方式航行的智能化平台。作为无人船的眼睛、耳朵，核心传感器一直是无人系统的重要组成部分。出于不同监测需求的因素，无人船控制系统通常会搭载大量的传感器和设备。例如，可搭载有高精度GPS模块、电子罗盘、姿态检测仪、盐度和温度传感器、风速及风向传感器等，从而完成对水域的追踪，并获取水质实验数据。

具体来说，比如GPS模块定位设备可确定无人船的位置及航向，并追踪航向与航点;温度传感器和盐度传感器，则可记录存储的方式，来测量水体表面温度和盐度，并获得高精度水质实验数据。

目前，在国内，搭载有不同类型传感器的无人船，可广泛用于海洋运输、海洋环境调查、海洋资源探测、海洋考古、水上搜救、情报搜集、海事训练测试、侦察取证、警戒巡逻、火力打击、舰艇护航、反水雷和反潜等领域。目前，各类无人船身上的传感器数量多达数十个，甚至是几十个。

具体来说，在无人船的姿态控制系统中，需要根据不同的使用需求，配置各种传感器进行互补探测，实现自身状态和海洋环境探测。例如，无人船搭载的传感器主要是各类位置姿态检测传感器。由于无人船本体和工作环境的特殊性，在姿态控制方面除了光照、雾天等影响之外，还面临特殊挑战，如海面目标可观性弱、船体晃动剧烈、海杂波强和水下目标探测等。

通常来说，无人船上搭载的姿态仪，一般会内置有加速度传感器、电子罗盘、陀螺仪等传感器芯片，可实现姿态检测的功能。具体来说的话，其内置的加速度传感器，首先能够测量地球引力在测量方向上的分量，然后将其转换为倾斜角度，最终收集到行驶过程中无人船的前后仰俯角、左右摇摆角、桅杆旋转角等的数据。

由于电子罗盘的输出信息，即代表了当前的姿态位置。因此，配合其他姿态传感器，电子罗盘可用于无人船这类需要360°旋转的系统当中进行姿态和定向测量。另外，由于集成有三轴磁传感器、三轴倾角传感器，高精度三维电子罗盘模块体积小巧，非常适合无人船这类空间要求高的系统。

无人船将朝着体系化、标准化、智能化、群体协同化方向发展。近几年，虽然我国无人船在民用领域获得了快速发展，然而我国无人船技术水平相对较低，同美国、以色列、挪威和英国等国家相比还是存在较大差距。除了船型、动力、通信技术和传感器技术外，在姿态控制、航行规划和导航、控制和集群方面都有较大差距。

目前，我国也都在积极开发无人船设备，并接收相关需求与定制。总的说来，今后，集成了GPS模块、电子罗盘、惯性导航、测深仪等的无人船设备，会越来越多地用在湖泊水库水质、水文测量、水下地形地貌测量、抵近观察等多个领域中。
