Light Sci Appl:通过低能氮离子注入实现WS2 p-n横向同质结的空间选择性p型掺杂

点击蓝字 关注我们 为了方便各位同学交流学习,解决讨论问题,我们建立了一些微信群,作为互助交流的平台。加微信交流群方式:1.添加编辑微信:13162018291;2.告知:姓名-课题组-研究方向,由编辑审核后邀请至对应交流群(生长,物性,器件);欢迎投稿欢迎课题组投递中文宣传稿,免费宣传成果,发布招聘广告,具体联系人:13162018291(微信同号)

研究背景

二维金属硫族化合物(MDs)因其具有宽可调带隙、原子级锐利界面和强光-物质相互作用等优点,在下一代高性能光电器件中具有重要的应用潜力。然而,研究人员并不满足于单一材料的有限物理性能,而是致力于构建各种p-n结来设计更多功能的器件。以往的研究表明,将两种导电类型不同的材料垂直堆叠,且无需考虑晶格失配,即可制备垂直p-n结。然而,结区界面间存在的范德华间隙会降低载流子迁移率。此外,堆叠过程不可避免地引入杂质,这也会降低器件的性能。相反,基于横向p-n结的两种材料是通过共价键无缝连接的,从而确保了干净的结界面。目前为止,研究人员在化学和物理方面已经做出了巨大的努力来构建2D横向p-n结。在化学策略方面,化学气相沉积(CVD)外延生长是一种常用的掺杂方法,该过程虽降低了污染,但制造过程比较复杂。化学溶剂掺杂是一种有效的方法,但其稳定性不足是一个问题。对于纯物理方法,O2或N2等离子体处理经常用于2D MDs的空间选区p型掺杂。等离子体掺杂虽然避免了杂质污染,但掺杂元素通常仅限于气体,且注入深度和浓度缺乏控制。离子注入技术是传统半导体工业中构建p-n结的一种掺杂方法,具有掺杂浓度和深度可控、掺杂面积均匀、掺杂过程无污染等优点。值得注意的是,几乎所有的元素,无论是气体还是金属,都可以注入到目标材料中。然而,传统的离子注入很难直接调制2D材料的电学和光学性质。这是因为高能离子(几十keV)在注入过程中会对超薄的2D材料造成严重损伤甚至穿透它们,导致器件性能急剧下降。

成果介绍

有鉴于此,近日,武汉大学肖湘衡教授和李文庆副教授(共同通讯作者)等搭建了一套超低能离子注入系统,离子注入能量可降低到300 eV。超低能注入可以实现超低的离子能量和超浅的注入深度,并且不会对材料造成高密度的损伤,更适合于调制2D材料的电学和光学性质。因此,本文利用超低能离子注入技术将氮离子直接注入到少层的WS2中,成功地实现了对WS2导电类型的精确调控,使其导电类型从n型转变为双极性甚至p型。此外,通过将该方法扩展到其他2D半导体,包括WSe2,SnS2和MoS2,证明了该方法的普适性。本文还结合光刻技术成果制备了具有明显整流特性的WS2 p-n横向同质结,并将其应用于自驱动光电探测。在光照条件下,该光电探测器表现出明显的光伏效应,其开路电压可达0.39 V。本研究为2D半导体的可控掺杂提供了一条有效途径。文章以“Spatially selective p-type doping for constructing lateral WS2 p-n homojunction via low-energy nitrogen ion implantation”为题发表在著名期刊Light: Science & Applications上。

图文导读

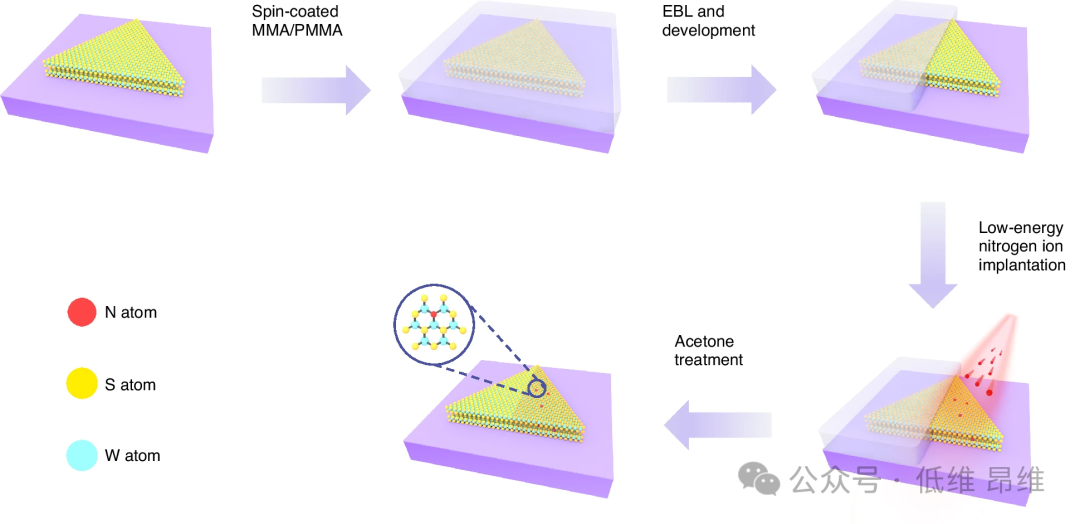

图1. 通过低能氮离子注入制备WS2 p-n横向同质结的实验工艺流程图。

图1展示了通过低能N离子注入实现WS2 p-n横向同质结的制备过程。最初,WS2薄片被机械剥离到Si/SiO2衬底上。随后,通过在薄片顶部旋转涂覆甲基丙烯酸甲酯(MMA)和聚甲基丙烯酸甲酯(PMMA)来构建掩膜。然后进行电子束光刻(EBL)和显影,以显示选定的薄片区域,而其余区域则被MMA/PMMA覆盖。然后,将低能N离子成功注入到未覆盖的WS2薄片中。注入能量为300 eV(投影范围为1.8 nm),确保了氮掺杂剂能够留在WS2薄片的晶格中。经丙酮处理后,得到了无缝的WS2 p-n横向同质结。

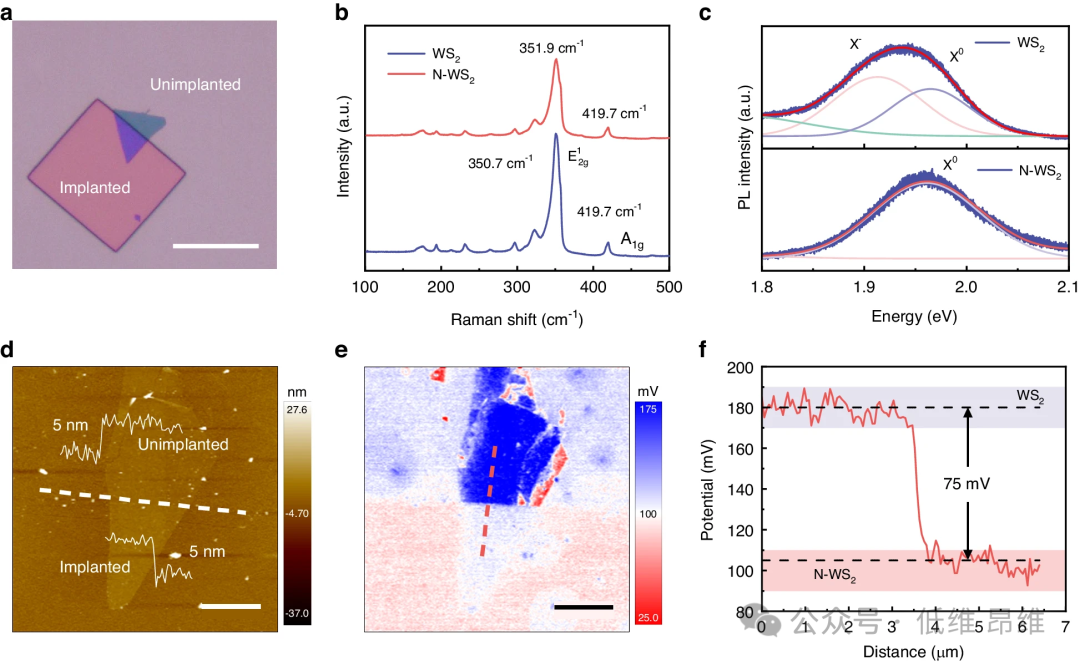

图2. 原始WS2和N-WS2的材料表征。(a)横向WS2 p-n同质结的OM图像。(b&c)同一样品上原始WS2和N-WS2的拉曼光谱和PL光谱。(d)同一样品上注入区域和未注入区域的AFM图像。(e)WS2横向p-n同质结的对比KPFM成像。(f)WS2横向p-n同质结的表面电位差。

光学显微镜(OM)图像(图2a)表明,掺杂区域保持良好的形貌,没有可见的损伤。利用拉曼光谱进一步研究了低能N离子注入对晶格结构的影响。如图2b所示,观察到原始WS2的拉曼特征峰位置分别位于350.7 cm-1(E2g1的面内振动声子模式)和419.7 cm-1(A1g的面外振动声子模式),与之前的报道一致。而经过低能N离子注入处理的WS2薄片的E2g1峰较原始样品出现了一个波数的轻微蓝移。推测掺杂的N原子取代了S原子的位置,形成了更短的W-N键(W-N键为0.2018 nm, W-S键为0.2416 nm)。这可以认为是在晶格中引入了压缩应变。峰强度略有下降,表明N离子注入后结晶质量略有下降。N离子注入后,在148 cm-1和384 cm-1处出现了两个小而尖锐的峰,分别表示为ZA(M)和A2’(M)声子模式。这一结果可归因于外取代掺杂引起的共振拉曼效应,表明N掺杂成功。经过快速热退火处理,N-WS2和原始的E2g1峰显示都得到了增强。其中一个可能的原因是快速热退火促进了晶格损伤的修复,提高了注入样品的结晶质量。随后,本文研究了N离子注入前后材料的光致发光(PL)光谱。

如图2c所示,原始WS2的PL峰值能量位置位于~1.93 eV,而N-WS2则蓝移至~1.96 eV。原始WS2的PL峰由两个激子发射峰组成:负激子(X-)(能量较低)是由硫空位提供的电子无意掺杂产生的,中性激子(X0)(能量较高)是由本征载流子复合产生的。原始WS2的PL峰主要是由硫空位缺陷提供的无意电子掺杂引起的X-激子发射。在N-WS2中,掺杂的氮作为受体引入大量空穴并耗尽剩余电子,从而阻止X-的形成。因此,N-WS2的PL峰以切换到X0复合为主,导致峰蓝移。离子注入是一种有损掺杂方式,会导致结晶质量下降,并诱发一些缺陷来捕获载流子形成非辐射复合中心,导致PL强度急剧下降。随着N离子注入剂量增加,PL强度持续降低,最终猝灭。经过退火处理后,两种样品的PL强度都略有增强,这可以解释为:(1)表面残留有机物和吸收剂的去除;(2)受损晶格的修复;(3)离子轰击诱导的非辐射复合中心的部分修复。利用AFM对制备的WS2 p-n横向同质结的表面形貌和厚度进行了测量。在图2d中,AFM图像显示了整个区域的平坦表面。同时,测得N注入区域样品厚度为~5 nm(~7层),与未注入区域厚度基本一致,说明低能N离子注入并未使WS2薄片厚度减小。该结果排除了p型WS2是由材料厚度变化引起的,验证了N离子注入是导致p型WS2的原因。对比KPFM成像如图2e所示,原始WS2和N-WS2之间可以观察到明显的表面电位差。与原始WS2相比,N-WS2的表面电位显著降低了75 mV(图2f),对应于其功函数的增加。这进一步证实了N离子注入诱导的p型掺杂效应。

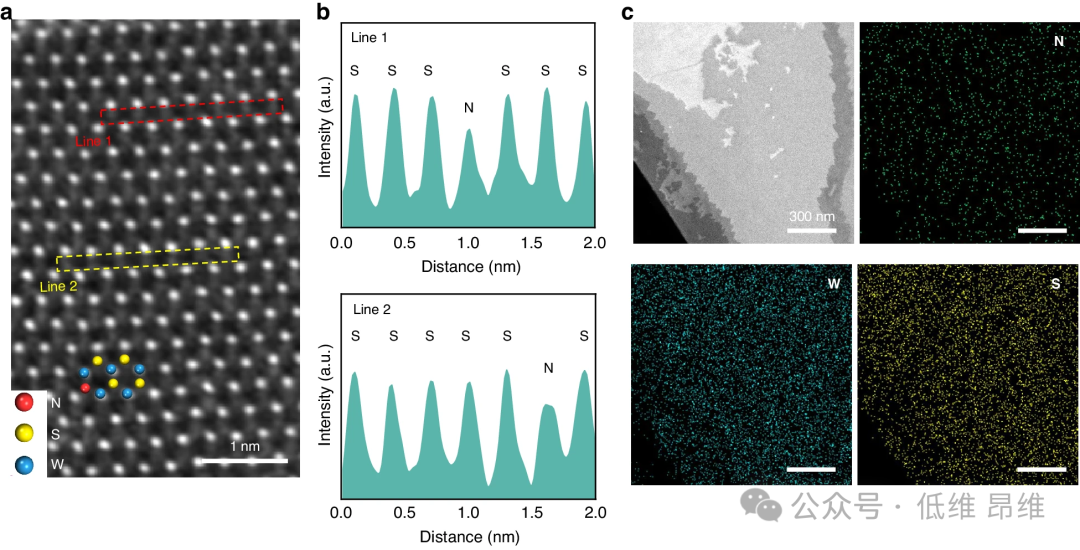

图3. N-WS2的STEM表征。(a)N-WS2的HAADF-STEM图像。(b)线廓线强度。(c)N-WS2的EDS元素成像。

为了直观表征掺杂氮元素的存在和分布,采用HAADF-STEM对N-WS2进行了表征。在HAADF-STEM图像中,由于z对比度,原子的亮度可以通过原子序数来反映,原子序数越高的原子产生的信号强度越亮。用N代替S预计会产生更暗的对比度。如图3a所示,N-WS2的六方蜂窝状结构清晰可见,在S位点的较暗点是一个取代到S位点的N原子。计算结果与理论计算一致。从EDS元素成像(图3c)可以看出,W、S和N元素在样品中分布均匀。在1×1015离子cm-2的剂量下,直接计数取代的N原子数得到掺杂浓度为2.26%。

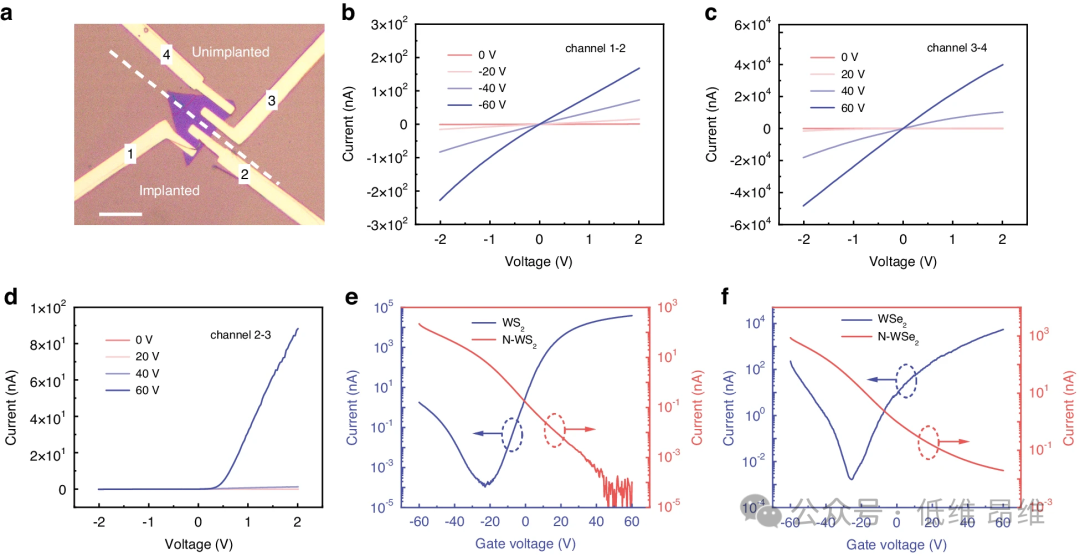

图4. 原始WS2和N-WS2的电学性能。(a)制造的WS2器件的OM图像。(b)N-WS2 FET的输出特性曲线。(c&d)WS2 FET和横向WS2 p-n同质结FET的输出特性曲线。(e)WS2和N-WS2(注入剂量为1×1014离子cm-2)FET的转移特性曲线。(f)对数尺度下偏置1 V时WSe2和N-WSe2 FET的转移特性曲线比较。

为了进一步研究低能N离子注入对WS2电学性能的影响,制备了FET器件。如图4a所示,样品被分为三个部分,分别为沟道1-2(N-WS2)、沟道2-3(WS2的横向p-n同质结)和沟道3-4(原始WS2)。p-n结由一部分注入区域和一部分未注入区域组成。为了降低肖特基势垒高度,N-WS2接触采用高功函数(~5.1 eV)的Au电极,WS2接触采用低功函数(~4.6 eV)的Cr/Au电极。如图4b和c所示,在不同栅极电压下,N-WS2和原始WS2的输出特性曲线均为线性曲线。这可以归因于适当选择的金属电极和材料之间的欧姆接触。如图4d所示,WS2 p-n横向同质结的输出特性曲线表明,该结具有显著的整流特性。在±2 V偏置和60 V栅极电压下,整流比约为550。在栅电压为60 V时,p-n同质结的理想因子约为1.46。这表明在正向偏置下,器件的电流主要受扩散过程而不是复合过程的主导,表明该结的质量相对较高。图4e为注入剂量为1×1014离子cm-2时,原始WS2和N-WS2的转移特性曲线。由于硫空位提供更多的电子,原始WS2表现出典型的n型导电,电流开/关比达到108。相反,N-WS2 FET表现出显著的p型导通,这无疑是由n离子注入引起的。这是因为N离子注入大量空穴,导致空穴浓度远远高于电子浓度,使得空穴成为N-WS2中的主要载流子。计算出在零栅极电压下载流子浓度为电子浓度1.49×1012 cm-2,空穴浓度4.09×1012 cm-2。然而,N-WS2在注入后的载流子迁移率和电流开/关比都很低。

为了研究N离子注入剂量对WS2 p型掺杂水平的影响,采用不同的注入剂量制备了FET器件。图4e为WS2 FET和N-WS2 FET的转移特性曲线。原始WS2 FET均表现出典型的n型导通。随着注入剂量增加,p型掺杂水平变得更加显著。在较低剂量(1×1012离子cm-2)下,N-WS2 FET仍表现为电子主导的n型导电。但与原始WS2 FET相比,阈值电压向右偏移,表明了n离子注入剂量引起的弱p型掺杂。当剂量增加到1×1013离子cm-2时,负栅极电压对应的电流开始增大,正栅极电压对应的电流减小。这意味着N离子注入可以有效地提高空穴浓度,并将电导率类型从电子主导的n型转变为双极性。当剂量进一步增加到1×1014离子cm-2时,空穴浓度远高于电子浓度。因此,N-WS2 FET的导电极性完全转变为空穴主导的p型。在1×1015离子cm-2的较高剂量下,栅极电压不能很好地调节N-WS2 FET的关态特性。综上所述,通过精确改变N离子注入剂量,成功地实现了WS2电导类型的调控。注入WS2后,其导电性从n型依次转变为双极性甚至p型。

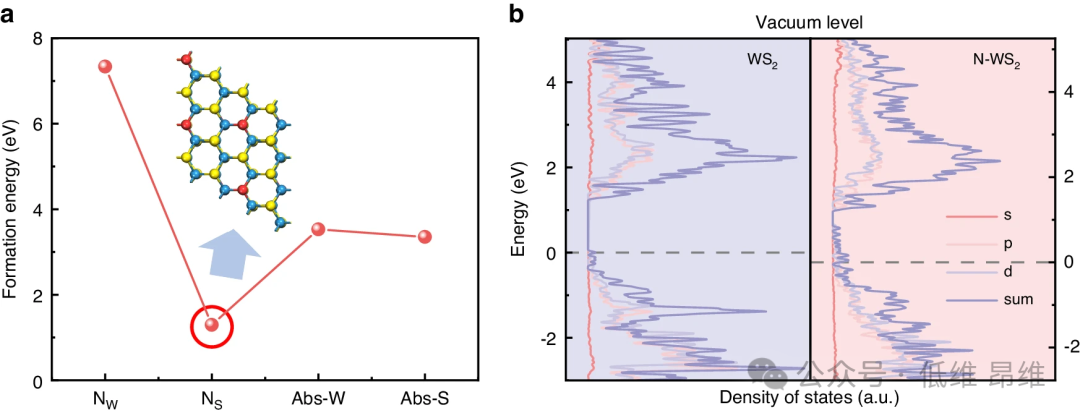

图5. N-WS2的形成能和电荷态密度的DFT计算。(a)在少层WS2中计算的四种可能N掺杂位点模型的形成能。(b)原始WS2薄片和N-WS2薄片的TDOS和PDOS。

为了进一步理解实验结果,本文利用密度泛函理论(DFT)来研究N-WS2的掺杂效应和电子结构。本文构建了四种假设可能的N掺杂位点模型,包括取代(NS和NW)和间隙(Abs-W和Abs-S),并计算了它们的形成能。从DFT计算结果可以看出,在四种可能的掺杂模型中,S位点N原子取代(NS)的形成能最低(图5a)。NS的理论模型与HADDF-STEM的实验观测结果吻合。理论计算结果再次证明,注入的N离子主要以S原子取代位点的形式存在于少层WS2中。因此,在后续计算N-WS2的电子结构时,只考虑NS的条件。为了揭示p型掺杂的原因,计算了总态密度(TDOS)和部分密度(PDOS),如图5b所示。根据TDOS,在对准真空能级后,N离子注入后费米能级明显向价带顶(VBM)移动。当N离子注入WS2晶体后,杂质态出现在费米能级附近,导致WS2中VBM以上的浅层受主能级。值得注意的是,这些杂质态主要来源于N 2p轨道的贡献。所有证据都表明,N掺杂可以诱导WS2产生p型掺杂效应。

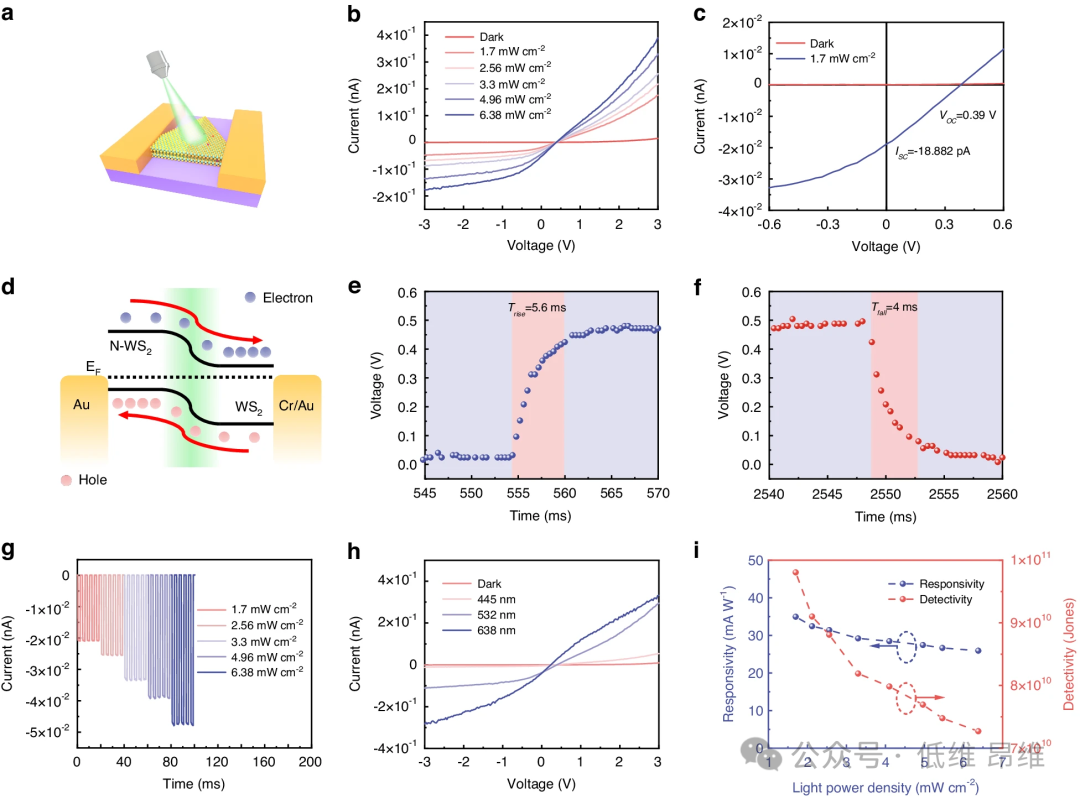

图6. WS2横向p-n同质结的光电性能。(a)基于横向WS2 p-n同质结的光电探测器示意图。(b)不同光功率密度532 nm照射下WS2 p-n横向同质结输出特性曲线。(c)在532 nm光照(1.7 mW cm-2)和黑暗条件下,栅极电压为0 V时WS2 p-n横向同质结的放大输出特性曲线。(d)横向WS2 p-n同质结的能带图。(e&f)在532 nm(4.96 mW cm-2)偏置1 V下瞬态光响应的上升和下降时间曲线。(g)在偏置和栅极电压为0 V下,不同光功率密度532 nm照射下WS2 p-n横向同质结的瞬态光响应。(h)在445 nm、532 nm和638 nm(4.1 mW cm-2)不同波长照射下WS2 p-n横向同质结的输出特性曲线。(i)响应率与探测率的光功率密度依赖曲线。

p-n结具有天然的内建电场,可以促进电子-空穴对的分离,增强2D MDs材料的光学性能。在此基础上,本文制作了一个基于WS2 p-n横向同质结的光电探测器。图6a显示了基于WS2 p-n横向同质结的光电探测器的示意图。图6b为532 nm激光照射前后的输出特性曲线,低暗电流为14.57 pA。在激光照射下,电流随光功率密度增大而增大。增加光功率密度可以增加光生载流子的数量,从而产生更高的光电流。在1.7 mW cm-2的532 nm激光下,光电探测器表现出明显的光伏效应,开路电压为0.39 V,短路电流为-18.88 pA(图6c)。图6d为光照下WS2 p-n横向同质结的能带图,可以解释光响应的变化。从KPFM测量的表面电位可以看出,在耗尽区存在一个从WS2指向N-WS2的内建电场,阻止了本征载流子的无限扩散。当器件暴露在光下时,光生载流子将被内建电场分离。光生电子漂移到WS2区域,而光生空穴漂移到N-WS2区域,产生光电流。如图6e和f所示,在1 V的偏置下,上升和下降时间分别为5.6 ms和4 ms。图6g给出了在零栅极电压和零偏置下测量的光电探测器的光开关行为。当激光打开时,电流迅速上升并保持稳定,当激光关闭时,电流迅速下降。开关状态可以快速切换,并且在几个周期后电流仍然保持稳定,这表明高光电流是由光生载流子贡献的,而不是由激光引起的热效应。在不同光功率密度下,光响应电流随光功率密度增大而增大。为了研究光电探测器探测不同波长激光的能力,分别使用了445 nm、532 nm和638 nm三种不同波长的激光器。图6h为上述三种激光源在4.1 mW cm-2光功率密度下的输出特性曲线。入射波长越长,产生的电流越大。随着激光波长增加,光子的能量由于它们的反比关系而减少。因此,当在给定的时间段内保持恒定的光功率密度时,由于光子能量较低,光子产生增加,导致光电流放大。图6i显示了R和D*的光功率密度依赖关系。随着光功率密度从1.7 mW cm-2增加到6.38 mW cm-2,R和D*呈下降趋势。这一结果与光生载流子在增大光功率密度时复合概率增大有关。在零偏置下,最大R和D*分别达到35 mA W-1和9.8×1010 Jones。

总结与展望

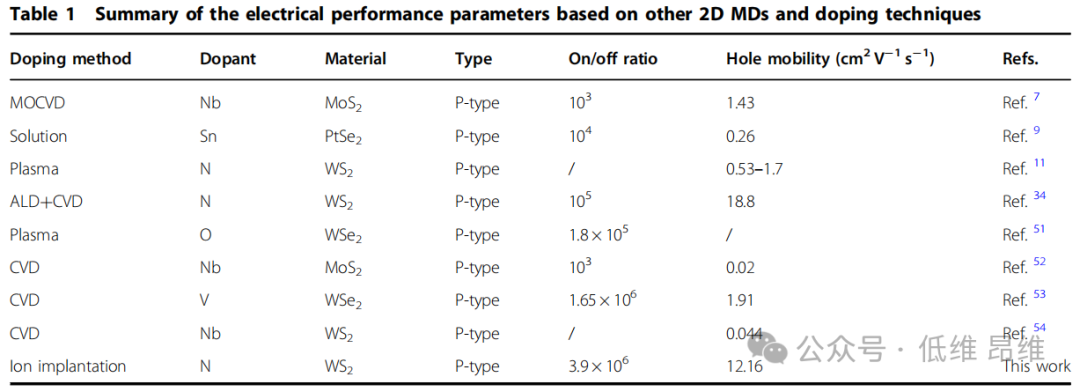

本文提出了一种纯物理的低能离子注入方法来实现MDs上的选择性p型掺杂。通过用较低能量的离子源代替高能离子源,可以直接准确地调制2D材料的性能。本文展示了一种低能N离子注入空间选区p型掺杂的策略。将300 eV的低能N离子直接注入到少层的WS2薄片中,通过精确控制N离子的注入剂量,成功调控了n型WS2导电类型向双极型甚至p型的转变。经过快速热退火过程后,N掺杂WS2的电流开/关比和空穴迁移率大大提高。此外,该策略也适用于其他几种MDs半导体,包括WSe2,SnS2和MoS2。此外,本文还制备了基于WS2的横向p-n同质结,并研究了其自驱动光探测性能。本文提出了一种兼容集成电路工艺的空间选区掺杂技术,为低能离子注入直接调控2D材料的性能提供了一条有效的途径,对于推动2D材料走向实际应用具有重要意义。

文献信息

Spatially selective p-type doping for constructing lateral WS2 p-n homojunction via low-energy nitrogen ion implantatio

(Light Sci. Appl., 2024, DOI:10.1038/s41377-024-01477-3)

文献链接:https://www.nature.com/articles/s41377-024-01477-3

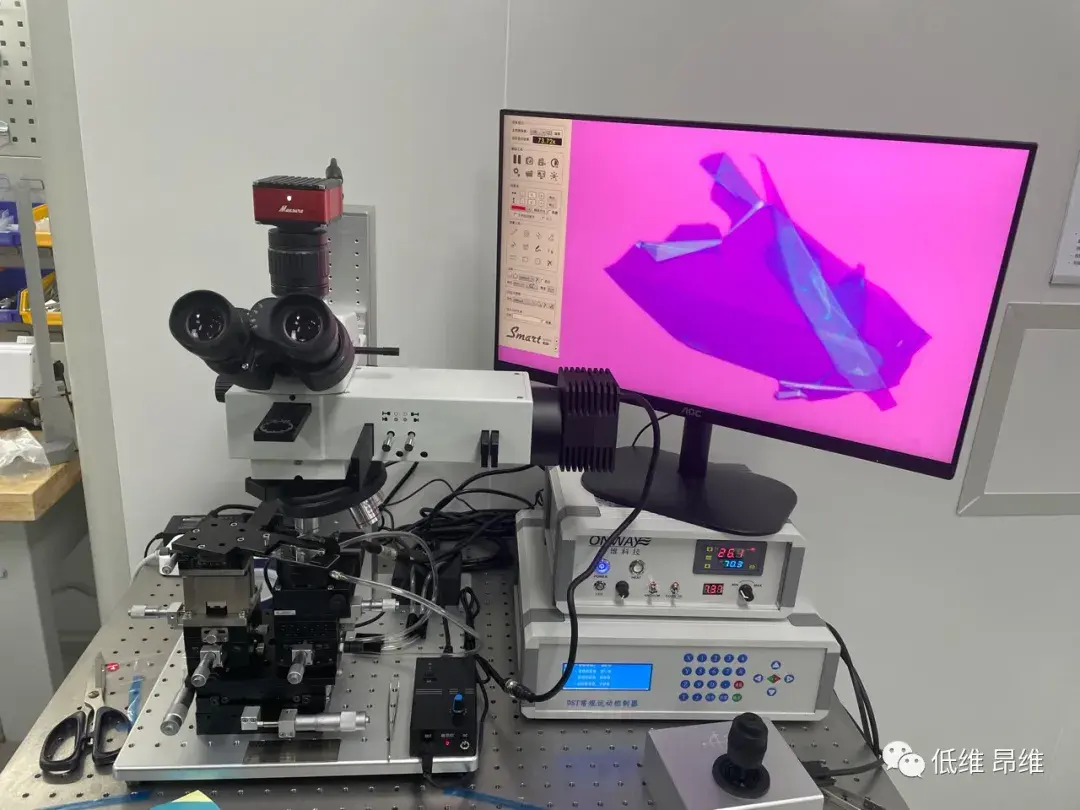

上海昂维科技有限公司现提供二维材料单晶和薄膜等耗材, 器件和光刻掩膜版定制等微纳加工服务,以及各种测试分析,欢迎各位老师和同学咨询,竭 做好每一份服务。

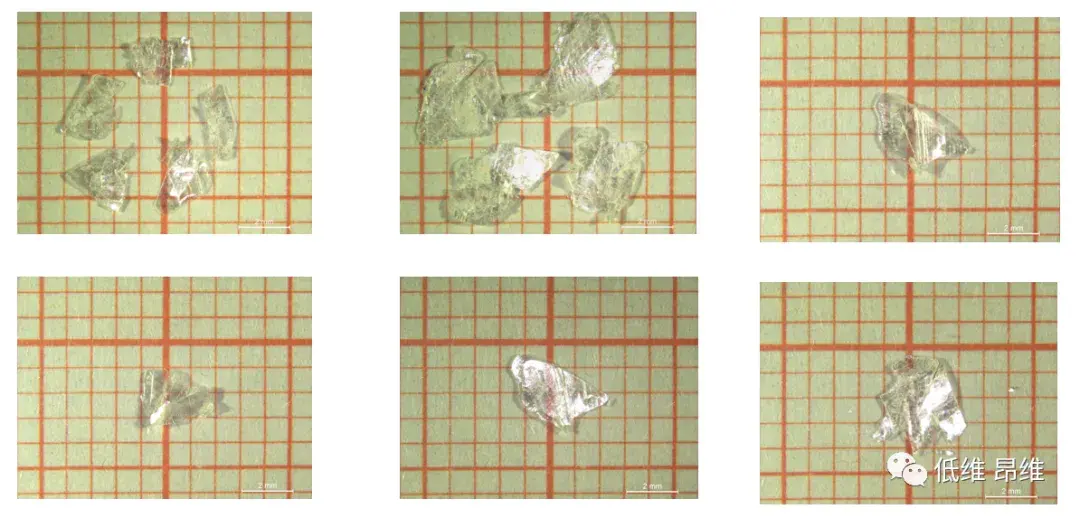

高质量h-BN单晶
