电子亲和能与电负性：原子中的能量交换与电荷吸引的深度分析

在化学领域中，原子的电子亲和能与电负性是两个重要的概念，它们对理解化学反应中的电子转移、键合行为和元素周期趋势具有关键作用。虽然这两个概念在某些方面存在联系，但它们的本质及影响因素各不相同。本文将深入探讨电子亲和能和电负性之间的关系，揭示它们在原子物理与化学反应中的重要性。

1. 电子亲和能的定义与性质

电子亲和能（Electron Affinity，简称EA）是指一个气态原子或分子在吸收一个电子时释放的能量。这个能量代表了原子对额外电子的吸引能力，其大小取决于原子核与新增电子之间的相互作用。

电子亲和能可以通过以下公式描述：

EA = - ΔE

其中，ΔE表示原子在吸收一个电子后发生的能量变化。如果EA为正值，说明吸收电子是一个放热过程，即电子被吸引进入原子的过程中释放了能量；相反，如果EA为负值，说明吸收电子需要外部能量的输入。

1.1 电子亲和能的趋势

电子亲和能在周期表中的趋势受到几个主要因素的影响：

A）周期性变化 ：在周期表中，从左到右的同一周期中，电子亲和能通常增加。例如，卤素族元素（如氯、氟等）的电子亲和能相对较高，因为它们离满壳电子构型只差一个电子。因此，它们对额外电子有强烈的吸引力。

B）族的变化 ：从上到下的同一族中，电子亲和能往往减小。随着原子半径的增大，电子云的分布范围变广，核电荷对最外层电子的吸引力减弱，使得吸收电子的能力降低。

C）特例 ：一些元素，如碱金属，电子亲和能非常低，甚至为负值。这是因为它们的外层电子壳已经非常稳定，新增电子会导致额外的能量输入。这些元素倾向于失去电子而非吸收电子。

1.2 电子亲和能与电子构型

原子的电子构型是决定其电子亲和能的重要因素。对于那些电子壳层接近填满的元素来说，新增一个电子能使其达到更加稳定的构型，因此电子亲和能通常较高。例如，卤素元素的电子亲和能较高，因为它们的外层电子壳只差一个电子即可填满。而对于已经拥有满壳构型的惰性气体元素来说，电子亲和能则非常低，因为它们不倾向于吸收额外的电子。

另外，原子的电子排布规则（如Hund规则和Pauli不相容原理）也会影响电子亲和能的大小。例如，当电子进入新的亚壳层时，由于排斥力的增加，电子亲和能可能降低。

1.3 电子亲和能的应用

电子亲和能在化学反应，特别是在氧化还原反应中，起着至关重要的作用。氧化还原反应涉及电子的转移，其中受体原子获得电子的能力与其电子亲和能直接相关。一个拥有高电子亲和能的原子更容易作为氧化剂，吸收来自其他物质的电子。例如，氯气（Cl_2）在许多化学反应中表现为强氧化剂，因为它的电子亲和能较高。

2. 电负性的定义与性质

电负性（Electronegativity）是指原子在化学键中吸引成键电子的能力。与电子亲和能不同，电负性并不是一个可直接测量的能量值，而是一种相对性质，用来描述原子如何在化学键中竞争电子。最常用的电负性量度是鲍林电负性标度（Pauling Scale），它基于化合物键能的差异推导出元素的电负性。

2.1 电负性与键合性质

电负性直接影响化学键的类型。根据两个成键原子的电负性差异，化学键可分为共价键、极性共价键和离子键。

A）共价键 ：当两个原子的电负性相差较小时，它们以相似的方式共享电子，形成共价键。例如，氢气（H_2）中的两个氢原子由于电负性相等，共享电子对，形成非极性的共价键。

B）极性共价键 ：当两个原子的电负性存在一定差异时，成键电子会更偏向电负性较大的原子，从而形成极性共价键。例如，水分子（H_2O）中氧原子的电负性比氢原子大，因此成键电子更接近氧原子，使得氧带部分负电荷，而氢带部分正电荷。

C）离子键 ：当两个原子的电负性差异很大时，电负性较大的原子会完全吸收成键电子，形成离子键。例如，在氯化钠（NaCl）中，氯原子的电负性远大于钠原子，因此氯原子完全吸收电子，形成Cl^-，而钠失去电子，形成Na^+。

2.2 电负性的周期性趋势

电负性在周期表中的变化趋势与电子亲和能类似：

A）周期性变化 ：在周期表中，从左到右电负性逐渐增加，因为原子核电荷增大，吸引成键电子的能力增强。

B）族的变化 ：从上到下电负性减小，因为随着原子半径的增大，最外层电子离核较远，导致吸引成键电子的能力减弱。

C）特例 ：氟是电负性最高的元素（电负性值为4.0），而锂、钠等碱金属的电负性相对较低。这种差异导致氟极易在化学反应中获得电子，而碱金属则更容易失去电子。

2.3 电负性与分子极性

电负性差异直接决定了分子的极性。如果分子中的成键原子之间电负性差异较大，则分子可能会表现为极性。例如，在氯化氢（HCl）分子中，由于氯的电负性远大于氢，电子云向氯偏移，使得分子的一端带负电荷，而另一端带正电荷，从而形成极性分子。

而对于一些对称分子，例如二氧化碳（CO_2），尽管C=O键是极性共价键，但由于分子整体结构的对称性，电荷分布均匀，最终表现为非极性分子。

3. 电子亲和能与电负性的关系

尽管电子亲和能与电负性都描述了原子对电子的吸引能力，但它们的概念和应用领域有所不同。

3.1 相似性

A）电子吸引力 ：两者都与原子吸引电子的能力有关。高电子亲和能和高电负性的元素都表现出对电子的强烈吸引能力。例如，氯和氟不仅具有高电子亲和能，同时它们的电负性也很高，在化学反应中往往倾向于吸收电子。

B）周期性趋势 ：两者在周期表中的变化趋势相似。在同一周期中，从左到右，电子亲和能和电负性都逐渐增大；在同一族中，从上到下，它们都逐渐减小。

3.2 区别

A）定义上的差异 ：电子亲和能是一个具体的能量值，描述了原子在吸收一个电子时释放或吸收的能量。而电负性则是一个相对的尺度，反映了原子在化学键中对电子的吸引能力。

B）影响范围的不同 ：电子亲和能只适用于气态原子的单电子吸收过程，而电负性则适用于化学键的形成过程中，包括共价键、极性共价键和离子键。

C）应用领域 ：电子亲和能主要用于解释原子在孤立状态下的电子吸收能力，常用于氧化还原反应的研究。而电负性则主要用于分子结构和键合的分析，尤其是分子极性的研究。

总结

电子亲和能与电负性是两个相互关联但又各具独特性质的概念。电子亲和能作为一个具体的能量值，描述了原子对新增电子的吸引能力，而电负性则是描述原子在化学键中竞争电子的相对能力。两者在周期表中的变化趋势相似，但在应用领域和定义上有所不同。通过理解这两个概念，我们能够更好地解释和预测化学反应中的电子转移和键合行为。

快来看看，8月的清华取得了哪些科研进展？

化工系陆奇团队在电化学二氧化碳转化制备高附加值化学品受含氧基团影响的研究中取得突破性进展

清华-伯克利深圳学院团队在绿色反溶剂抑制非辐射复合实现高效钙钛矿太阳能电池方面取得新进展

材料学院杨金龙教授课题组合作发明烧结不收缩高强度泡沫陶瓷

电机系首次研制成功200摄氏度高效介电储能薄膜

地学系地球系统模式研发再上新台阶

微纳电子系等联合发表存算一体芯片研究综述

化学系曹化强教授课题组在黑磷烯纳米带研究方面取得重要进展

清华大学化工系陆奇团队

在电化学二氧化碳转化制备高附加值化学品受含氧基团影响的研究中取得突破性进展

近日，清华大学化工系陆奇副教授团队对二氧化碳电催化还原电极表面物种的研究取得进展，在《自然·通讯》(Nature Communications)上发表题为《引入氧气共同电解带来的二氧化碳电化学还原的提升》(Oxygen induced promotion of electrochemical reduction of CO₂ via co-electrolysis)的研究论文。

工业的快速发展与化石能源的大量消耗导致大气中二氧化碳的浓度正在逐年上升，由此引发了一系列环境问题。利用风能、太阳能等可再生能源将二氧化碳电化学还原为乙烯、乙醇等化学品作为一种降低大气中的二氧化碳含量、储存能量的方法成为了研究热点。铜作为唯一可以将二氧化碳转化为多碳产物的金属而被广泛研究，铜催化剂表面物种与催化活性的关系对于反应机理研究与催化剂设计十分重要，但目前这类研究还非常有限。

图1. (a) -0.8 VRHE下多碳产物分电流密度；(b) -0.8 VRHE下一碳产物分电流密度；(c)加氧气共同电解原位拉曼光谱图；(d) DFT计算多碳产物生成决速步；(e) DFT计算甲烷生成决速步；(f)共同电解过程示意图。

在这项工作中，研究者发现通过向反应器中添加氧气，引入氧还原反应，使得在某些电压下部分多碳产物的分电流密度提升了百余倍，产生甲烷的起始电位也向平衡电位平移了200 mV。研究者认为氧还原反应可能在铜电极表面引入了含氧物种，进而带来了二氧化碳还原反应的巨大提升。研究者对该过程进行了原位表面增强拉曼光谱的研究，研究结果表明，氧气的引入会在拉曼光谱上观察到一个新的峰，同位素交换实验与密度泛函理论计算证明了该峰属于表面的羟基（surface hydroxyl group）——氧还原反应的一种中间体。为了深入研究表面羟基对于二氧化碳还原反应的影响，研究者对多碳产物生成的决速步及甲烷生成的决速步进行了计算。计算结果表明，表面羟基的存在使得多碳产物及甲烷的决速步的活化吉布斯自由能与吉布斯自由能变降低，使反应更容易发生，这也与实验结果相吻合。该工作将电化学测试与原位光谱、理论计算相结合，证实了引入氧还原反应后电极表面羟基的存在并阐明了羟基对于二氧化碳还原反应的促进作用的机理，也为未来催化反应机理的研究与催化剂的设计提供了新的思路。

清华大学化学工程系2018级博士生何铭与李春松为论文的第一作者，清华大学化学工程系2017级博士生张皓晨、美国特拉华大学化学工程系博士后常晓侠、美国哥伦比亚大学教授陈经广（Jingguang G. Chen）、美国加州理工学院教授威廉·戈达德三世（William A. Goddard III）参与了该项研究工作。论文共同通讯作者为清华大学化学工程系副教授陆奇、美国特拉华大学化学工程系副教授徐冰君和台湾成功大学化学系副教授郑沐政。该项研究工作得到了国家重点研发计划、国家自然科学基金基金等项目的资助。

文章链接：

https://www.nature.com/articles/s41467-020-17690-8

清华-伯克利深圳学院团队在绿色反溶剂抑制非辐射复合实现高效钙钛矿太阳能电池方面取得新进展

近日，清华-伯克利深圳学院康飞宇教授、韦国丹助理教授联合中国科学院深圳先进技术研究所李江宇教授和华南理工大学发光材料与器件国家重点实验室朱旭辉教授，在材料领域国际顶刊《先进材料》（Advanced Materials）上发表题为“通过绿色反溶剂工程抑制缺陷诱导的非辐射复合以实现高效钙钛矿太阳能电池”（Suppressing Defects-Induced Non-Radiative Recombination for Efficient Perovskite Solar Cells through Green Anti-Solvent Engineering）的研究论文，报道了采用绿色反溶剂处理获得的高质量钙钛矿膜，抑制缺陷诱导的非辐射复合，从而实现高效的钙钛矿太阳能电池（PSCs）。

由于其具有可调控带隙、低激子结合能、高载流子迁移率和长载流子扩散长度，有机-无机杂化钙钛矿（Perovskite）受到了广泛的关注。有机-无机杂化钙钛矿太阳能电池（PSCs）因其高效率和低成本得到越来越多的研究。为了进一步改善PSCs的效率，本课题前期在成分工程（RSC Adv.,2019, 9, 30534–30540）、能级工程（ACS Energy Lett.2019, 4, 2491−2499）、形貌优化（IEEE 46th PVSC,2019, 1195-1199）等方面做了大量工作。然而传统的一步溶液加工法所制备的钙钛矿薄膜通常易遭受由缺陷引起的非辐射复合，这严重阻碍了器件性能的提高。反溶剂工程已被证明可有效地调节晶体成核和晶粒长大，但是，实现高效的器件所需要的反溶剂的量很大，而且更严重的是，其中大多数反溶剂都是有毒的，如致癌溶剂氯苯和甲苯。显然，毒性与绿色化学的工业发展理念相悖，这已成为实现低成本溶液法大面积生产的主要障碍。

通过使用溶解在乙醇（Eth）的MABr（MABr-Eth）作为绿色反溶剂处理的钙钛矿薄膜，既增加晶粒尺寸以及钙钛矿的结晶度，又可以钝化表面缺陷；再者，MABr可与由乙醇洗涤分解Cs0.15FA0.85PbI3生成的PbI2反应，避免钙钛矿损失，增强光的吸收。此情况下，制备的反式平面异质结器件ITO/PTAA/Cs0.15FA0.85PbI3/PC61BM/Phen-NADPO/Ag的最佳能量转换效率（PCE）为21.53%。此外，相应的PSCs具有更好的存储和光稳定性。

图1 钙钛矿薄膜在光照与黑暗条件下的c-AFM研究

图2 钙钛矿太阳能电池的器件结构、能级对齐、J-V曲线及其他电学方面的表征

图3 钙钛矿薄膜飞秒瞬态吸收光谱和可能的激子捕获和复合过程

清华-伯克利深圳学院韦国丹助理教授与中国科学院深圳先进技术研究所李江宇教授为本文的共同通讯作者。清华-伯克利深圳学院博士后徐文战为本文的第一作者。该研究得到深圳市发展改革委、深圳市科技创新委员会、国家博士后科学基金、广东省自然科学基金的资助。

论文链接：

https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202003965

清华大学材料学院杨金龙教授课题组

合作发明烧结不收缩高强度泡沫陶瓷

陶瓷材料在烧结过程中存在自发收缩，特别是高气孔率泡沫陶瓷，其烧结收缩率高达40~80vol%。近日，清华大学材料学院杨金龙教授课题组和苏黎世联邦理工学院安德烈教授（Prof.André Studart，ETH Zürich）课题组共同发明了一种通过金属颗粒自组装制备超稳定的泡沫浆料，首次基于金属颗粒的柯肯达尔效应制备了烧结无收缩且性能优异的Al2O3陶瓷及Al2O3/Al复合材料，揭示了Al核/ Al2O3壳层结构在热氧化过程中发生的空心化过程及机理，并进一步利用亚微米级粉体原位空心化造成的膨胀与粉体烧结收缩相抵消，真正实现了陶瓷材料的烧结零收缩甚至是负收缩制备，是一种颠覆性的技术创新。

通过在亚微米级尺度构建多级孔结构，这种新型的空心球组装材料具有超高的力学性能，气孔率为90%的氧化铝泡沫陶瓷抗压强度高达14.8MPa，可见报道类似泡沫陶瓷的2~10倍，如图1和表1所示。图2为多级空氧化铝泡沫陶瓷显微结构。该研究工作还论证了该思路结合3D打印、冷冻注模工艺、凝胶注模成型工艺等不同方式构建多级孔材料的普适性，为近净尺寸制备轻质高强陶瓷材料提供了新思路。

图1 空心微珠组装多级孔陶瓷的力学性能

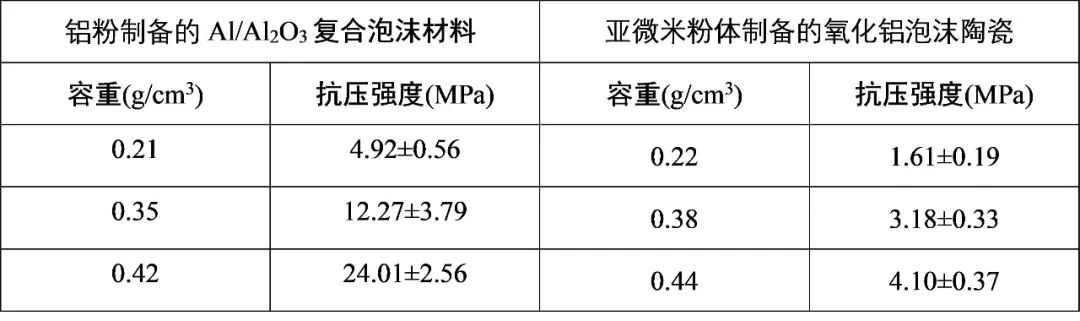

表1 烧结不收缩Al/Al2O3复合泡沫材料与传统亚微米粉体制备的氧化铝泡沫陶瓷对比
