温室覆盖材料漫反射薄膜的特性及应用

漫散射薄膜简介：

也叫散光膜，是通过选用特定的树脂牌号或在通用的农用树脂中添加散光助剂的工艺技术，使透过薄膜进入设施的阳光由直射光转变为散射光，从而使设施内光照的水平和垂直分布的均匀度大幅度提高，减少直射光的比例，改善植物光照条件。漫散射薄膜在西南地区的设施生产中被广泛应用。

漫散射薄膜对温室内环境的影响

1漫散射薄膜的物理特性研究

普通膜（PE膜）与漫散射薄膜（XS膜）在拉伸强度、断裂伸长率、直角撕裂力学性能方面无明显区别，较高雾度（66.7%）的漫散射薄膜（XS膜）在光学性能上也很好，透光率达91.5%。

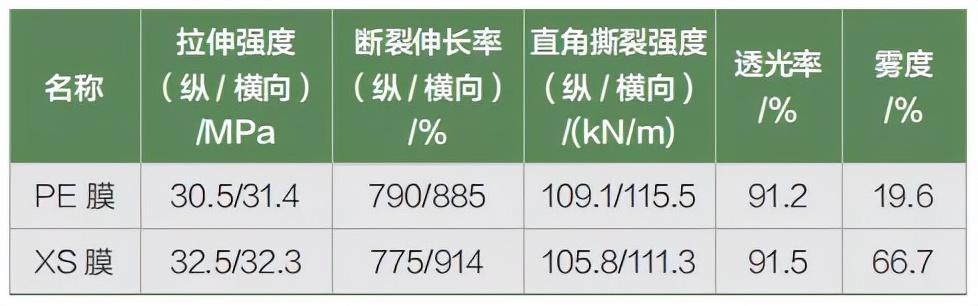

漫反射薄膜力学、光学性能测试结果

2漫散射薄膜的光谱性能研究

漫散射薄膜的紫外透过率在20%~40%，而普通薄膜的紫外透过率在40%~80%，这说明漫散射薄膜的紫外阻隔性能较强，广源温室可以让作物少受紫外线的伤害。

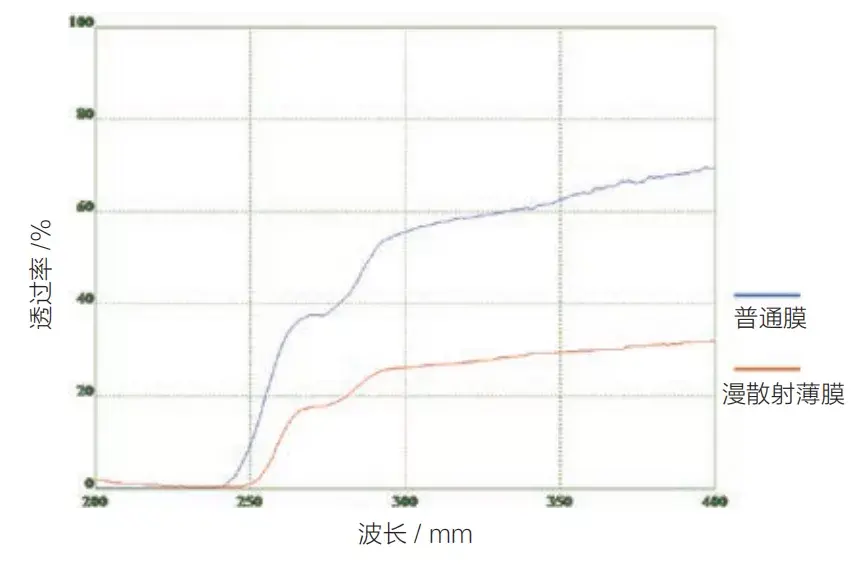

漫散射薄膜的紫外光谱图

漫散射薄膜的红外透过率较普通薄膜低，具有一定的红外阻隔作用，从理论上讲，漫散射薄膜的保温效果较普通薄膜强。

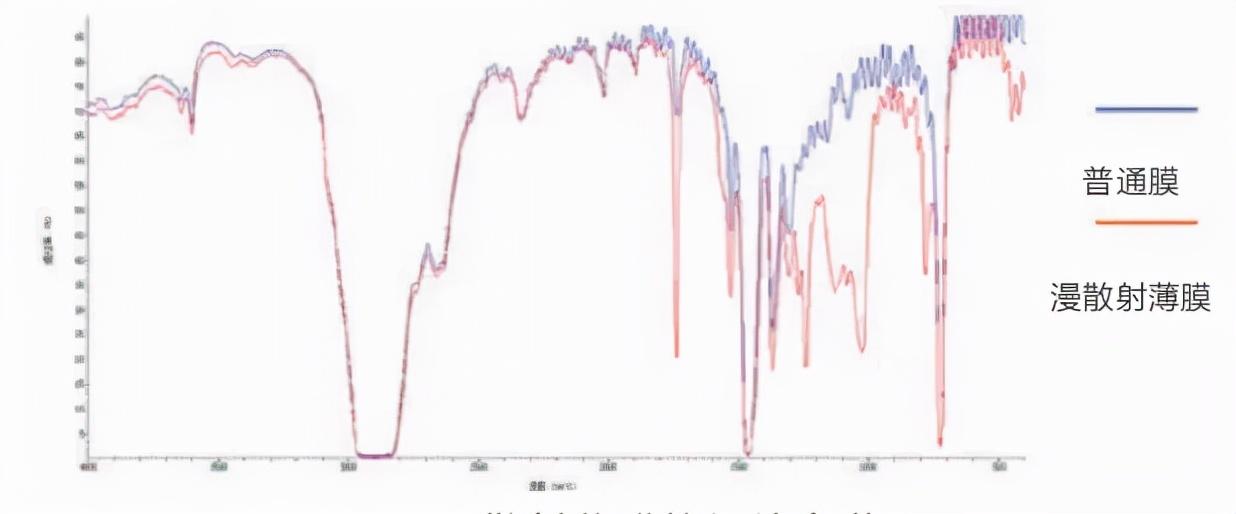

漫散射薄膜的红外光谱图

3漫散射薄膜对温室内光照的影响

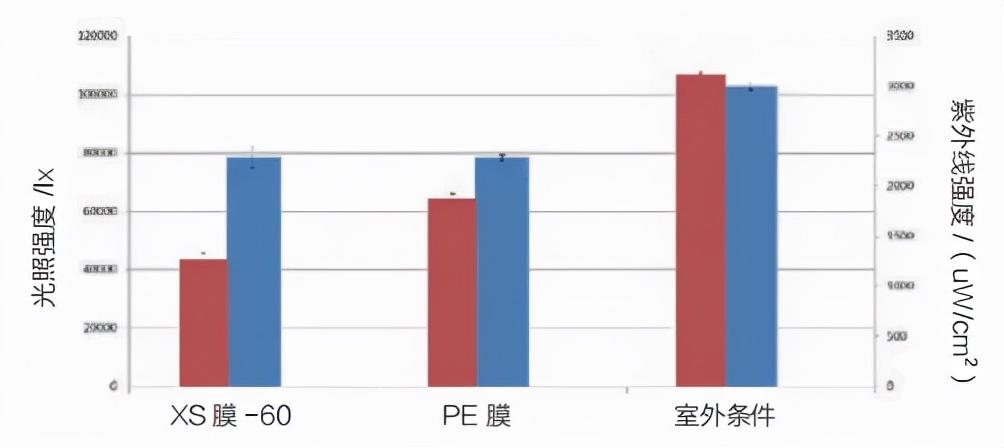

覆盖漫散射薄膜的温室内，紫外线和光照强度如下图所示，漫散射薄膜（XS膜-60）相对于普通PE膜，其光照强度和紫外线强度均有所减弱。

云南玉溪地区夏季漫散射薄膜对温室内光照的影响

不同棚膜下光照的衰减数据

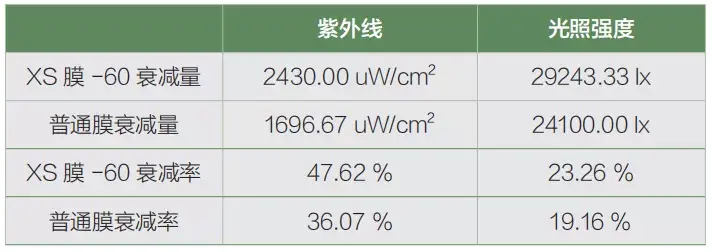

与覆盖普通薄膜相比，漫散射薄膜下（XS膜-60）的光照强度衰减幅度多出4%~5%（与荷兰瓦赫宁根大学关于使用漫散射覆盖材料的温室光照损失4%的研究结果基本一致），紫外线强度衰减幅度多出11%~12%，而且漫散射薄膜下的光照柔和、体感舒适。

从原理上来讲，漫散射薄膜通过将直射光变成散射光后，大大提高了设施内光照的水平和垂直分布均匀度，从而显著改善作物群体内的光照条件。我们对此用仪器进行了验证，相同高度条件（中部）下的漫散射薄膜（XS膜-60）下光合有效辐射（PAR）更多，比普通膜（CK）的PAR高出4.39%以上。可见，漫散射薄膜下的作物中间部位能够获得更多光照，这说明垂直方向上，漫散射薄膜下的光照分布更均匀。广源温室

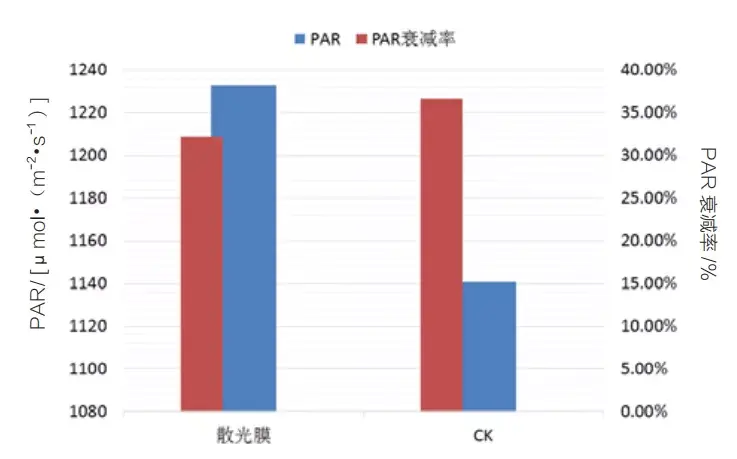

漫散射薄膜下的光合有效辐射情况

4漫散射薄膜对温室内温度的影响

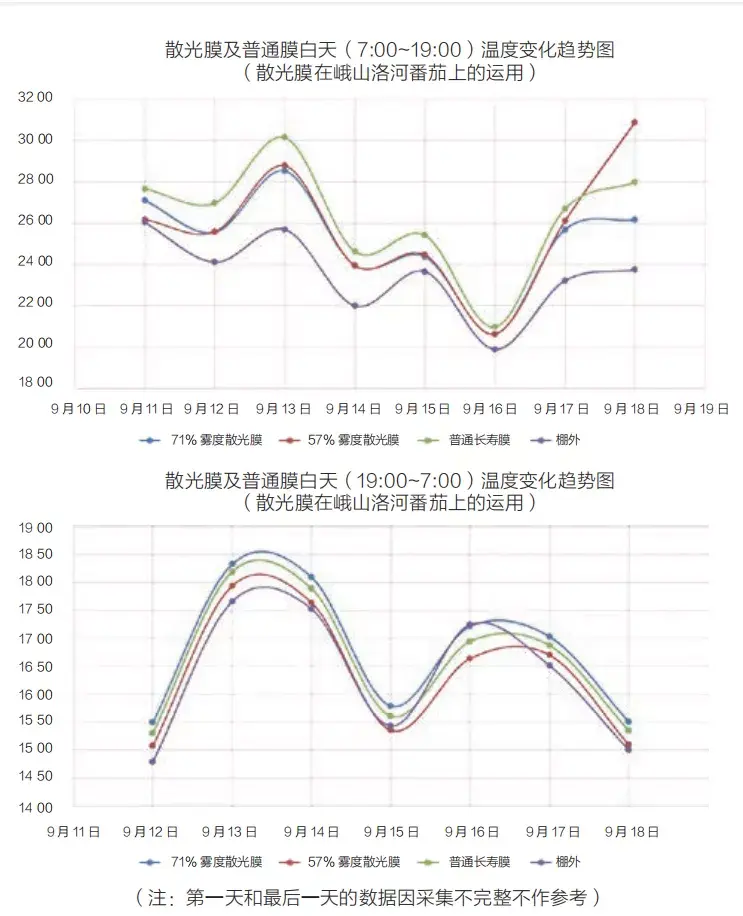

数据监测发现，漫散射薄膜对温室内温度有着良好的调节作用。白天漫散射薄膜下的温室内温度较普通膜温度要低，这与光线打散，能量损失有关；夜间漫散射薄膜下的温室内温度较普通膜温度要高，这与漫散射薄膜较多的红外阻隔是一致的。这说明覆盖漫散射薄膜的温室内，气温变化较为缓和，有利于避免高温对作物带来的伤害。

漫散射薄膜对温室内温度的影响

漫散射薄膜在设施内应用案例

1漫散射薄膜在月季上的推广应用

根据在昆明地区的观测，漫散射薄膜下的光照既能充分满足月季生长，又能避免光照对月季造成的伤害。所以，漫散射薄膜在切花月季上有着广泛的应用。

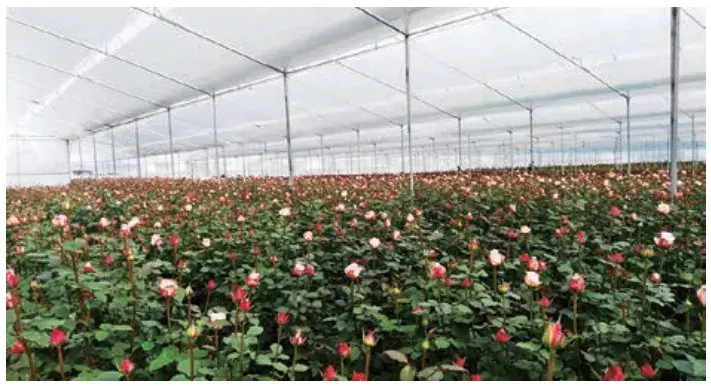

漫散射棚膜在切花月季上的应用 漫散射棚膜在切花月季上的应用

漫散射薄膜下的月季生长强健，枝条粗壮。漫散射薄膜不仅改善了作物的光照条件，而且有效调节紫外线。

漫散射棚膜下的月季长势图

漫散射薄膜增强了光照的柔和度和均匀度广源温室，屏蔽了部分紫外线，既能使棚内月季花着色均匀，又能有效预防花朵焦边。

漫散射棚膜（左图上与右图左）与普通棚膜下的 月季着色图

2漫散射薄膜在黄瓜上的推广应用

漫散射薄膜将对黄瓜中下部叶片的光照利用有很大的发挥空间。事实证明，漫散射薄膜在西南地区的黄瓜上也有着较好的应用。

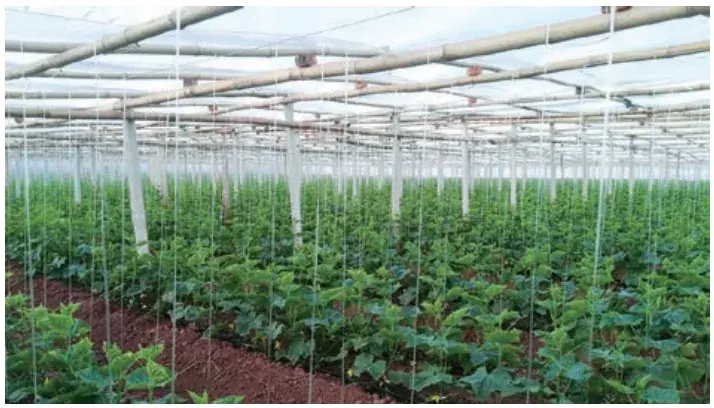

漫散射棚膜在黄瓜上的应用

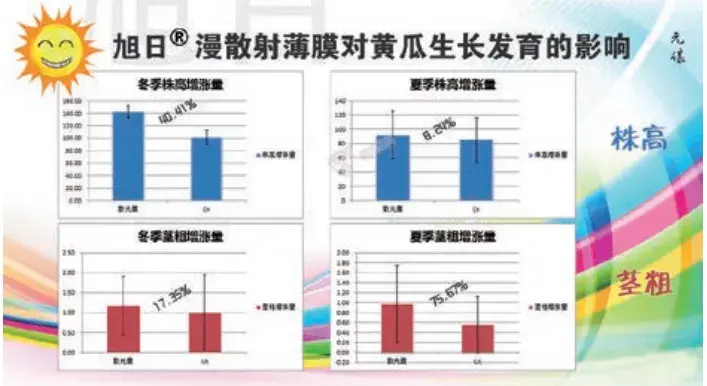

漫散射薄膜对黄瓜的生长有明显的促进作用，但在不同季节发挥的作用有所区别。在冬季，漫散射薄膜下的黄瓜株高增长率要更明显，而在夏季，漫散射薄膜下的黄瓜茎粗增长率要更明显，如图11所示。

漫散射薄膜对黄瓜生长发育的影响

注意在不同季节要采取不同的栽培措施，比如施肥措施上冬季偏施缓控释肥，保证黄瓜生长比例协调，让漫散射薄膜更好地发挥作用。另外，鉴于漫散射薄膜下的光照有所损失，黄瓜又是喜温作物，所以冬季使用漫散射薄膜，应特别注意选用雾度较低的高透光散射膜，并加强保温措施，以弥补漫散射薄膜带来的能量损失。

3漫散射薄膜在番茄上的推广应用

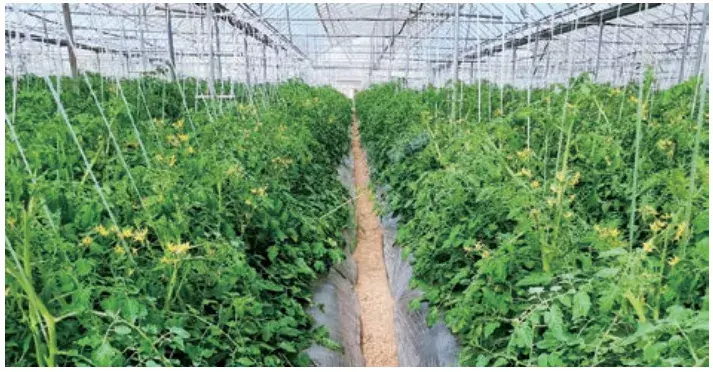

漫散射棚膜在番茄上的应用 漫散射棚膜在番茄上的应用

经试验验证，漫散射薄膜对于番茄的生长发育也是具有良好的促进作用。虽然漫散射薄膜对番茄有促进作用，但不同漫散射棚膜下番茄的产量和品质是不一样的。在产量方面，低雾度漫散射薄膜（XS膜-57）下的番茄产量最高，比普通薄膜增产24.89%；而高雾度漫散射薄膜（XS膜-71）下的番茄反而比普通薄膜减产达17.16%；在品质方面，低雾度漫散射薄膜下的番茄糖度值和色度值都是最大的，分别比普通薄膜增加11.14%和13.64%。

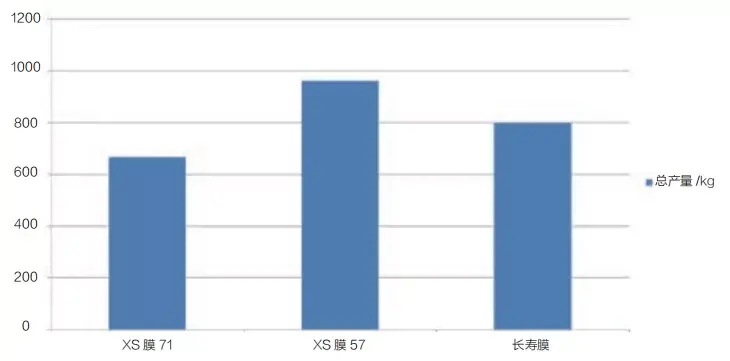

不同棚膜下的番茄产量 不同棚膜下的番茄产量

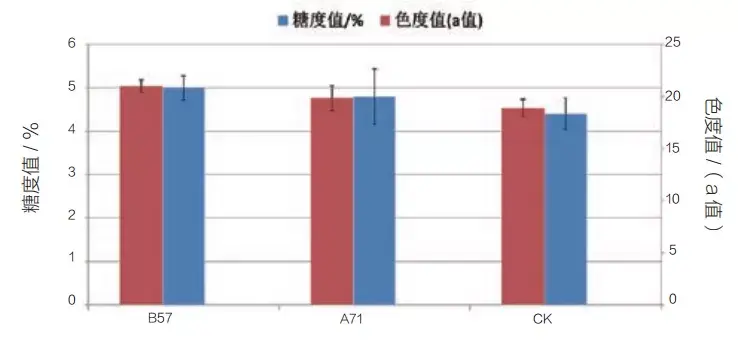

不同棚膜下的番茄品质

4漫散射薄膜在葡萄上的推广应用

葡萄不同生育期对温度要求各异，萌芽期最适温度为10~15℃，生长期20~25℃，开花期22~26℃，成熟期25~30℃。西南地区栽培的葡萄品种主要是‘夏黑’‘克瑞森’‘阳光玫瑰’等，他们的光照需求相对较低。其中‘克瑞森’葡萄经漫散射棚膜覆盖后的试验验证表明，覆盖高雾度漫散射棚膜的综合表现效果最好，尤其在糖度和着色方面表现突出。

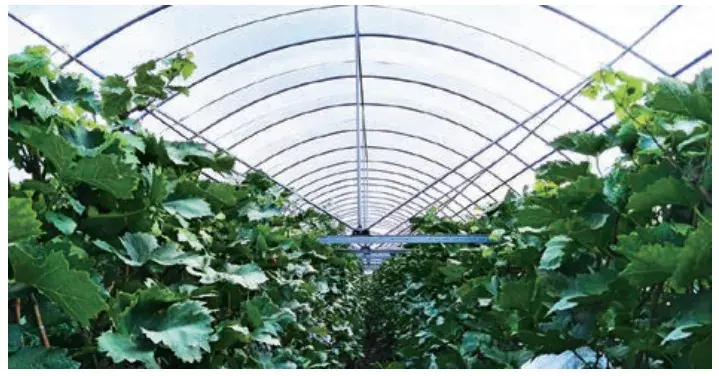

漫散射棚膜在葡萄（‘克瑞森’）上的应用

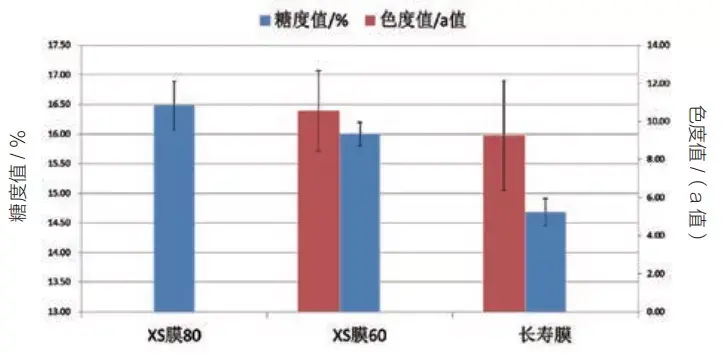

漫散射棚膜下的葡萄（‘克瑞森’）糖度及着色数据图

漫散射棚膜（左图左和右图左）与普通棚膜 左图右和右图左下的葡萄着色图

漫散射薄膜的使用模式

1漫散射薄膜搭配保温内膜使用

由于漫散射薄膜会使温室内损失4%的光能，在冬季使用应特别注意保温措施，比如增加内膜，以弥补漫散射薄膜带来的能量损失。

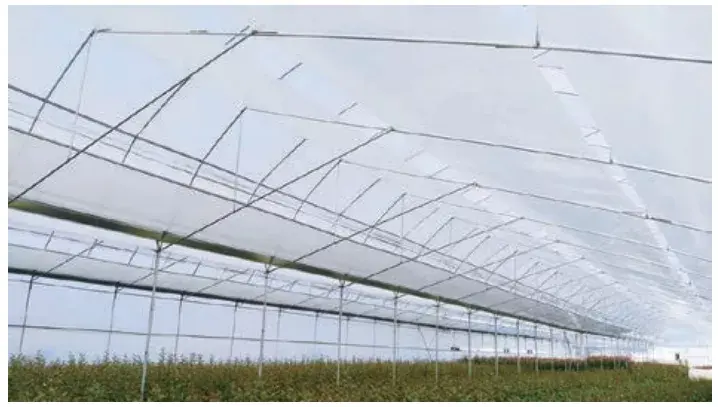

漫散射棚膜与保温内膜组合使用模式

2漫散射薄膜配合银黑地膜使用

漫散射薄膜下加盖银黑地膜，在作物生育前期，不仅可以驱避蚜虫预防病毒病，而且还能有效降低地温促进根系生长发育；在作物生育中后期，温室实行闭棚管理后，银灰地膜不仅可以抑制地面水分蒸发提高地温、预防低温高湿病害，而且在冬季弱光季节还能保持反光功能，有效增加作物叶背的光照，促进光合作用。

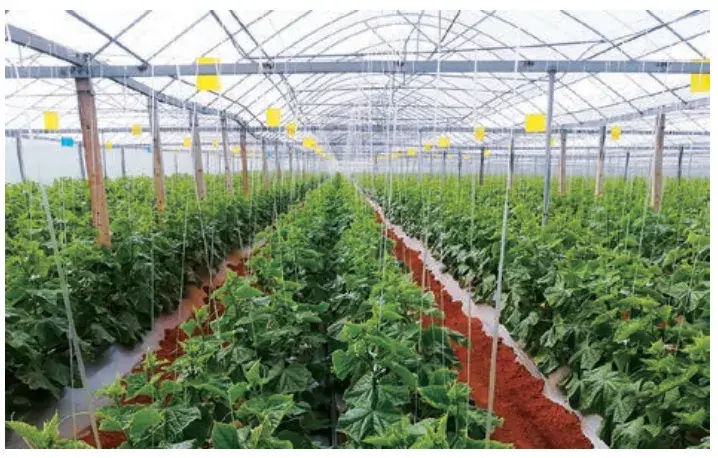

漫散射棚膜搭配银黑地膜使用模式

漫散射薄膜使用中需注意的问题

漫散射薄膜虽然对提高设施内光照分布均匀度的效果显著，有利于提升温室作物的光合效率，促进优质高产，但是也会带来一定的光能损失。所以，漫散射薄膜用于对热量要求较高的作物时，一是要提升薄膜的保温性能，二是要将雾度控制在60%以下，三是要注意加强蓄热保温措施，最大限度地弥补由漫散射带来的光能损失。对于那些因热量不足而成为设施园艺产业发展瓶颈的地区，则要慎用漫散射薄膜，尤其要慎用高雾度漫散射薄膜。

文章来源刘杰,尹云霞,郑吉飞,等.漫散射薄膜在西南地区设施内的应用效果分析[J].农业工程技术,2021,41(22):12-16. 如有侵权请及时联系。

最初始的功能薄膜你了解多少

偏光片

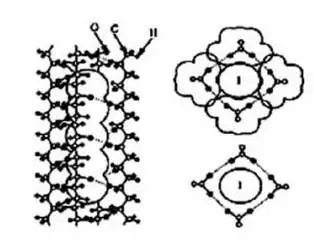

目前最通用的偏光膜是兰特在1938年所发明的H片，其制法如下：首先把透明塑料板(通常用PVA)浸渍在I2/KI的水溶液中，使碘离子扩散渗入内层的PVA，微热后拉伸，PVA板变长的同时也变得又窄又薄。

PVA分子本来是任意角度无规则性分布的，受力拉伸后就逐渐一致地偏转于作用力的方向，附着在PVA上的碘离子也跟随着有方向性，形成了碘离子的长链。

因为碘离子有很好的起偏性，它可以吸收平行于其排列方向的光束电场分量，只让垂直方向的光束电场分量通过，制成具有偏光作用的偏光膜。

而实际应用于光电行业的偏光片产业最早萌芽于日本，产品多应用于如手表和闹钟等低阶的TN 型单色显示器上；其后随着日本 TFT - LCD 工业的大发展，TFT 型的偏光板逐渐崭露头角，截止到1999 年的统计数据显示，全球TFT 用偏光板市场规模为2 . 7 亿美元。

1999 年5 月，我国台湾省第一家偏光片厂商力特光电投产，标志着日本厂商独占偏光片市场的时代结束，但力特的技术依然来源于日本厂商的技术授权。

而韩国则于2000 年初开始进军TFT 用偏光板市场，首家厂商LG 化学于2000 年3 月量产，年产能125 万片。

我国偏光片项目始于1994年，该年，深纺集团公司决定上马偏光片项目，由美国ADS公司提供生产设备与技术并参股，成立了盛波公司。但由于美方技术人员对技术掌握不够，经两年多调试未生产出一张合格产品。

1997年美方撤股退出合作。此后经过盛波科研人员的努力，在1998年底公司终于成功开发出合格产品。

全球主要偏光片供应商集中于日本韩国及台湾地区，日本主要是日东电工、住友化学、三立化工；韩国的LG 化学；台湾地区的力特光电、奇美材料等厂商也有涉足。

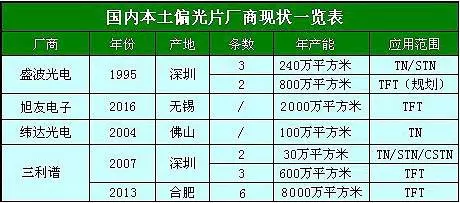

目前，国内仍以批量生产TN 和STN 型偏光片产品为主，仅有盛波光电、三利谱等几家配套生产TFT 液晶面板用偏光片。

目前，老牌的偏光片生产厂商如日东电工已经开始转型不再开出新的产能，LG化学和住友化学也放慢了扩张步伐。韩国ACE和日本三立子因为资金问题，新线项目也处于停滞。

现在日系原料厂认为最有发展前景的还是大陆市场及本土的偏光片厂。

扩散膜

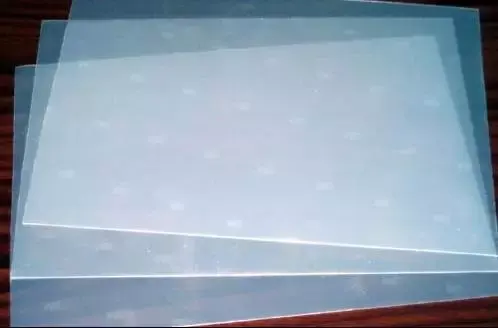

扩散膜具有扩散光线的作用，即光线在其表面会发生散射，将光线柔和均匀的散播出来；多数扩散膜的基本结构是在透明基材上如PET两面涂光学散光颗粒。

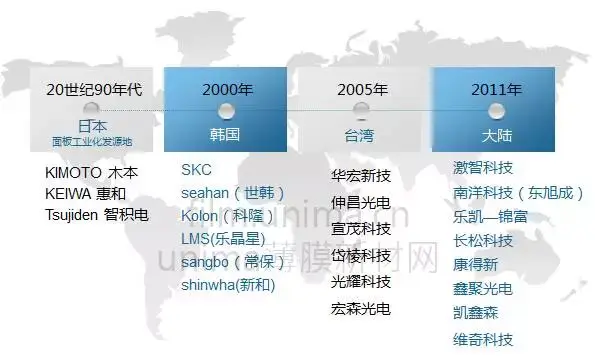

扩散膜起源于日本，最早由Keiwa、Kimoto、Tsujiden等日本厂商所掌控，Keiwa在1990年首次推出扩散膜产品。在同期Tsujiden与Kimoto也推出了类似扩散膜产品。

反射膜

反射膜，通过特殊工艺增加薄膜的特殊性能，反射膜一般是采用透明薄膜为原料，经过特殊的镀膜工艺，增加薄膜材料光学表面的反射率的一种特殊薄膜材料。

反射膜一般可分为三大类：金属反射膜、全电介质反射膜和金属电介质反射膜。

应用于光学器件的反光材料研究已经有上百年的时间，起源已经难以考究。

反射膜技术相对来说已经完善，迄今为止，反射率最好的反射片是由数百层增反薄膜组成的多层膜反射片，和普通反射片95%左右的反射率相比，其具有几乎对所有可见光波长99%~100%的反射率。

这样的反射片在循环增亮系统中非常有用，因为它可以减少循环光每次在反射时的损失。虽然在反射率上相差不多，但是在加载棱镜膜或者反射偏振片之后，得到的增益变化都在10%以上。

导光板

导光板（light guide plate）是利用光学级的亚克力/PC板材，然后用具有极高反射率且不吸光的高科技材料，在光学级的亚克力板材底面用UV网版印刷技术印上导光点。

LCD 导光板照明技术最早是由日本明拓公司于1986年发明的，称为EDGE LIGHT，是目前笔记本电脑液晶显示屏背光照明的主流方法。

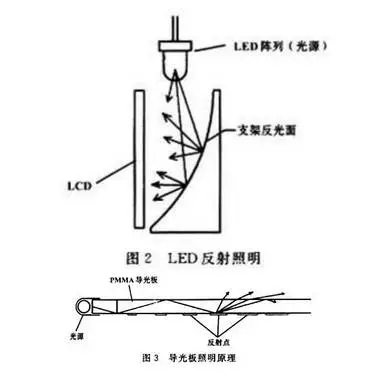

它的工作原理是利用PMMA透明导光板将由冷阴极荧光管（线光源）发出的纯色白光，从透明板端面导入并扩散到整个板面，当光照射到导光板背面印刷的白色反光点时发生漫反射，从与光源入射面垂直的板面（工作面）射出。导光板照明通过巧妙运用光在透明板界面上全反射的原理，将端面射入的光偏转90°，从正面射出，从而起到照明的作用。

这种照明方式表面亮度高且照明系统体积小巧，对光的利用效率较高因而电力消耗较低，在笔记本电脑及数码像机等需要使用大面积LCD的产品方面获得了广泛的应用。

增亮膜BEF

二十多年前的一个冬天，加拿大魁北克的一个地下室，一位3M的研究员正在作实验。

由于地处北半球高纬度，冬日的太阳整日低低地挂在地平线上方，于是他发明了一种带棱镜的玻璃导管，斜射的阳光射入导管一端后，会沿着导管壁传播，整个管子像个灯管通体发亮，令地下室顿时明亮许多。

在这之后，3M采用薄膜技术生产这种光导管，但在很多年内，这种棱镜导管的应用一直局限在建筑物的照明或装饰上，每年只有很小的销售量。

二十世纪九十年代，随着笔记本电脑的普及，液晶显示技术开始飞速发展。由于液晶板独特的特性和构造，光的利用率很低，如何增加液晶显示的亮度一直是困扰科研人员的难题。

偶然的一个奇思妙想让3M的科学家尝试着剪开这种棱镜导管，平铺在LCD背光源上。

令人意想不到的事情发生了，由于棱镜的聚光作用，这个新颖的尝试方法让液晶显示屏正向的亮度大为提高。

之前，3M的科学家曾经受到蝴蝶翅膀由于鳞片物理结构对光线的折射、反射产生不同斑点想象的启发，利用高分子工业上最先进的计算机模拟控制系统，成功地发明了3M™多层光学膜（Multilayer Optical Film )技术，通过改变薄膜的结构来控制光的出射。

这种多层膜由上百层纳米级的膜组成，每一层的材料性质都不同。通过膜层间的光学作用，最终达到反射光的功能。

由此，3M的科学家想到了将这两个独特的发现合二为一，经过一段时间的研究开发，3M结合微复制技术和薄膜技术，进一步优化了棱镜导管的聚光功能，从而使其增亮效果更加显著，并将其命名为增亮膜BEF(Brightness Enhancement Film)。

为了让客户更好地接受这一产品，3M的工程师购买了两台当时市场上最好的笔记本电脑，将其中一台加上两片棱镜方向相互垂直的增亮膜。

在这层不起眼的薄膜的作用下，电脑屏幕亮度竟然比原来增加了一倍多！

当这两台电脑摆在它的制造商面前，他们很快就被说服了。

从这一天起，增亮膜开始了它的神奇之旅，广泛应用于小至手机、PDA，大至电脑显示器、液晶电视等各种液晶显示产品中，而这些产品的制造商也不再被如何既省电又能使屏幕亮度增加这个难题困扰了。

量子点膜

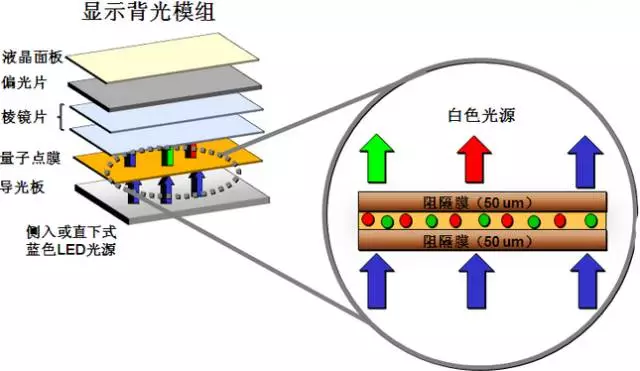

量子点薄膜是一层嵌入了由磷化铟和镉组成的纳米尺寸球状量子点，可以把大约三分之二由背光源发出的蓝色光转化为纯的红光和绿光的高分子膜。

20世纪70年代早期，由于半导体外延生长技术的发展，使得纳米结构的制备成为可能。

首先，被称为量子阱（Quantum Wells,QW）的薄层二维纳米结构被合成出来，并被广泛研究。

这种纳米薄层结构由两种不同的半导体材料相间排列形成，电子和空穴被限制在几纳米厚度的薄层中，具有明显的限域效应。

通过调整组成成分比例，量子阱的禁带宽度(Band Gap)可以发生改变。

2002年，麻省理工学院的Seth Coe等人，以有机层和单层量子点的三明治夹层结构作为量子点发光二极管，其中有机层作为电子和空穴传输层，量子点作为电致发光层，发光效率可以达到0.5%。

2005年，Muller等人通过在真空沉积的n-GaN和p-GaN层之间夹合单层CdSe/ZnS量子点层，构造了全无机的QLED。

2010年，QD vision与美国Nexxus Lighting合作推出量子点照明灯具。在这种灯具中，量子点膜片被覆盖在蓝光LED芯片表面，将LED芯片的蓝光转化成红光。

2011年Nanosys公司以蓝光LED激发量子点发光薄膜作为背光源，开发了色域达到80%NTSC的47英寸全高清LCD电视。

聚酰亚胺膜

聚酰亚胺膜（PolyimideFilm）或许是世界上已知的性能最好的薄膜类绝缘材料，有着“黄金薄膜”的美誉，包括均苯型聚酰亚胺薄膜和联苯型聚酰亚胺薄膜两类。

前者为美国杜邦公司产品，商品名Kapton，由均苯四甲酸二酐与二苯醚二胺制得。后者由日本宇部兴产公司生产，商品名Upilex，由联苯四甲酸二酐与二苯醚二胺(R型)或间苯二胺(S型)制得。

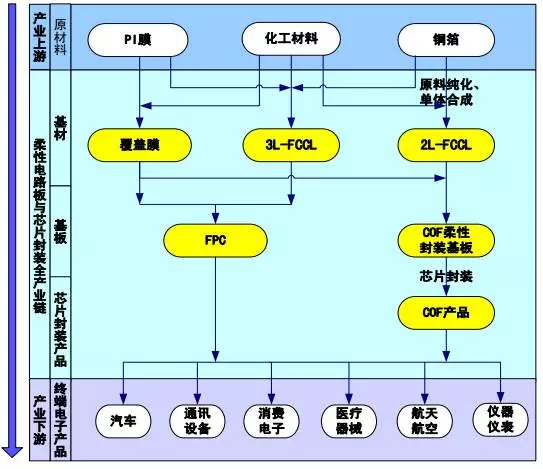

电子级PI膜应用领域

PI膜按照用途分为一般绝缘和耐热为目的的电工级以及附有挠性等要求的电子级两大类。

从上世纪70年代开始研究至今，国内已有50余家规模大小不等的PI薄膜制造厂商。

电工级PI膜因要求较低，国内已能大规模生产且性能与国外产品没有明显差别，但电子级PI膜与国外相差较大，仍需大量进口。

目前，全球电子级PI市场被五大企业所垄断，这五巨头分别为杜邦、钟渊、宇部兴产、SKC、达迈。

光学镀膜

化学镀膜最早用在光学元件表面制备保护膜。

随后，1817年，Fraunhofe在德国用浓硫酸或硝酸侵蚀玻璃，偶然第一次获得减反射膜，1835年以前有人用化学湿选法淀积了银镜膜，它们是最先在世界上制备的光学薄膜。

后来，人们在化学溶液和蒸气中镀制各种光学薄膜。

50年代，除大快窗玻璃增透膜的一些应用外，化学溶液镀膜法逐步被真空镀膜取代。

真空蒸发和溅射这两种真空物理镀膜工艺，是迄今在工业撒谎能够制备光学薄膜的两种最主要的工艺。它们大规模地应用，实际上是在1930年出现了油扩散泵——机械泵抽气系统之后。

1935年，有人研制出真空蒸发淀积的单层减反射膜。但它的最先应用是1945年以后镀制在眼镜片上。

1938年，美国和欧洲研制出双层减反射膜，但到1949年才制造出优质的产品。

1965年，研制出宽带三层减反射系统。

在反射膜方面，美国通用电气公司1937年制造出第一盏镀铝灯。

德国同年制成第一面医学上用的抗磨蚀硬铑膜。在滤光片方面，德国1939年试验淀积出金属—介质薄膜Fabry——Perot型干涉滤光片。

在溅射镀膜领域，大约于1858年，英国和德国的研究者先后于实验室中发现了溅射现象。该技术经历了缓慢的发展过程。

1955年，Wehner提出高频溅射技术后，溅射镀膜发展迅速，成为了一种重要的光学薄膜工艺。现有两极溅射、三极溅射、反应溅射、磁控溅射和双离子溅射等淀积工艺。

自50年代以来，光学薄膜主要在镀膜工艺和计算机辅助设计两个方面发展迅速。在镀膜方面，研究和应用了一系列离子基新技术。

1953年，德国的Auwarter申请了用反应蒸发镀光学薄膜的专利，并提出用离子化的气体增加化学反应性的建议。

1964年，Mattox在前人研究工作的基础上推出离子镀系统。那时的离子系统在10Pa压力和2KV的放电电压下工作，用于在金属上镀耐磨和装饰等用途的镀层，不适合镀光学薄膜。后来，研究采用了高频离子镀在玻璃等绝缘材料上淀积光学薄膜。

70年代以来，研究和应用了离子辅助淀积、反应离子镀和等离子化学气相等一系列新技术。它们由于使用了带能离子，而提供了充分的活化能，增加了表面的反应速度。提高了吸附原子的迁移性，避免形成柱状显微结构，从而不同程度地改善了光学薄膜的性能，是光学薄膜制造工艺的研究和发展方向。

文章来源：薄膜界
